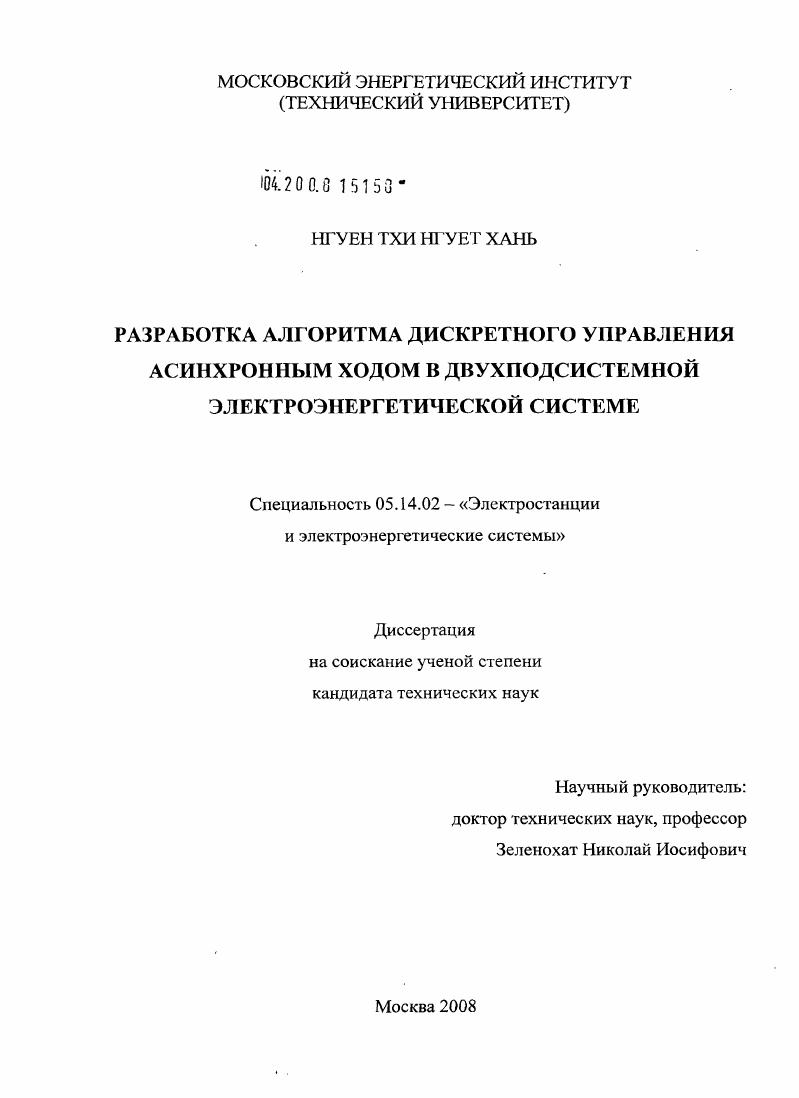

Разработка алгоритма дискретного управления асинхронным ходом в двухподсистемной электроэнергетической системе

• Автор: Нгуен Тхи Нгует Хань
• Шифр специальности: 05.14.02
• Научная степень: Кандидатская
• Год защиты: 2008
• Место защиты: Москва
• Количество страниц: 174 с. : ил.

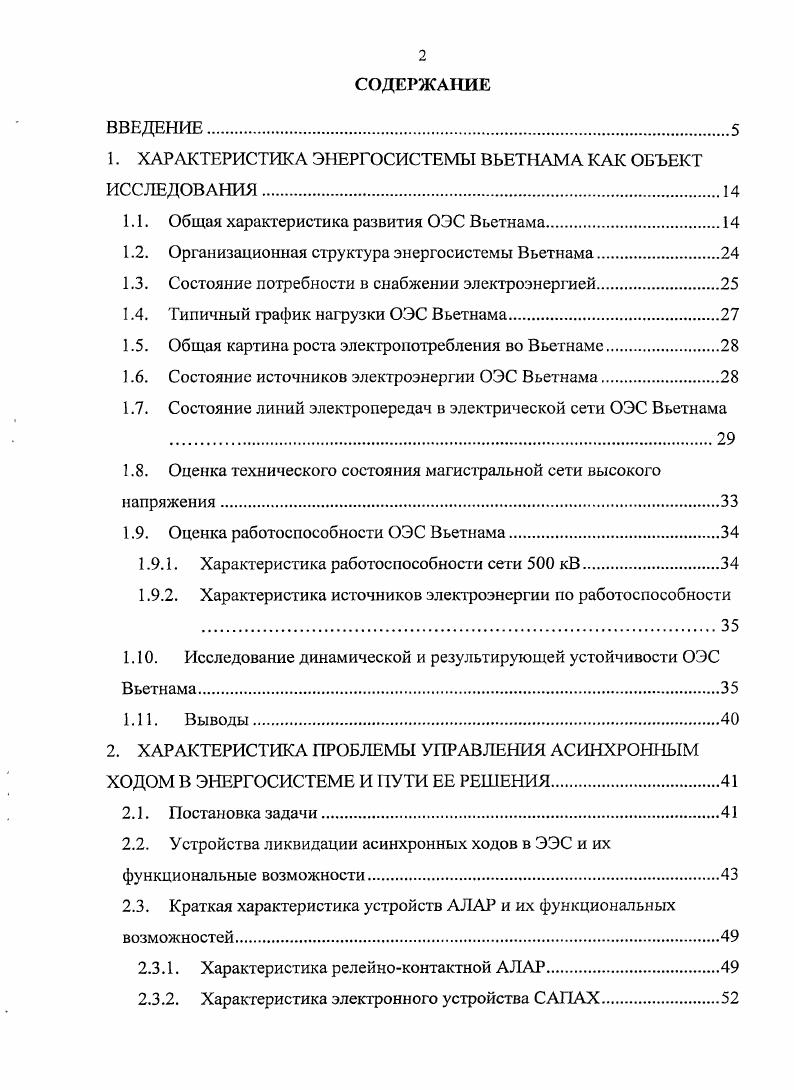

СОДЕРЖАНИЕ
ВВЕДЕНИЕ.

1. ХАРАКТЕРИСТИКА ЭЕРГОСИСТЕМЫ ВЬЕТНАМА КАК ОБЪЕКТ ИСС ЛЕДОВ АНИЯ

1.1. Общая характеристика развития ОЭС Вьетнама

1.2. Организационная структура энергосистемы Вьетнама

1.3. Состояние потребности в снабжении электроэнергией.

1.4. Типичный график нагрузки ОЭС Вьетнама.

1.5. Общая картина роста электропотребления во Вьетнаме

1.6. Состояние источников электроэнергии ОЭС Вьетнама

1.7. Состояние линий электропередач в электрической сети ОЭС Вьетнама

1.8. Оценка технического состояния магистральной сети высокого

напряжения
1.9. Оценка работоспособности ОЭС Вьетнама.
1.9.1. Характеристика работоспособности сети 0 кВ.
1.9.2. Характеристика источников электроэнергии по работоспособности
1 Исследование динамической и результирующей устойчивости ОЭС Вьетнама
1 Выводы
2. ХАРАКТЕРИСТИКА ПРОБЛЕМЫ УПРАВЛЕНИЯ АСИНХРОЕПЬМ ХОДОМ В ЭНЕРГОСИСТЕМЕ И ПУТИ ЕЕ РЕШЕНИЯ.
2.1. Постановка задачи.
2.2. Устройства ликвидации асинхронных ходов в ЭЭС и их
функциональные возможности
2.3. Краткая характеристика устройств АЛАР и их функциональных
возможностей
2.3.1. Характеристика релейноконтактной АЛАР.
2.3.2. Характеристика электронного устройства САПАХ.
2.3.3. Характеристика микропроцессорной АЛАР.
2.3.4. Характеристика АЛАРМ с адаптивным алгоритмом выявления асинхронного хода.
2.4. Управление асинхронным ходом воздействием на включатели межсистемной связи.
2.5. Выводы.
3. РАЗРАБОТКА АЛГОРИТМА ДИСКРЕТНОГО УПРАВЛЕНИЯ АСИНХРОННЫМ ХОДОМ ДВУХПОДСИСТЕМНОЙ
ЭЛЕКТРОЭНЕРГЕТИЧЕСКОЙ СИСТЕМЫ.
3.1. Постановка задачи
3.2. Обоснование возможности управления асинхронным ходом ЭЭС с помощью выключателей ВЛ
3.3. Характеристика коммутационных свойств выключателей для ВЛ
3.4. Характерные особенности изменения режимных параметров линии электропередачи при асинхронном ходе в ЭЭС.
3.5. Формирование алгоритма управления асинхронным ходом в ЭЭС воздействием на выключатель системообразующей линии электропередачи
3.6. Выводы
4. АНАЛИЗ ЭФФЕКТИВНОСТИ ДИСКРЕ ТНОГО УПРАВЛЕНИЯ АСИНХРОННЫМ ХОДОМ В ЭЭС
4.1. Постановка задачи.
4.2. Описание упрощенной математической модели для расчета режимов ЭЭС с дискретно управляемой линией электропередачи
4.3. Анализ эффективности управления асинхронным ходом в простейшей ЭЭС
4.4. Анализ эффективности применения разработанного алгоритма управления асинхронным ходом в многомашинной объединенной ЭЭС Вьетнама
4.5. Выводы
ЗАКЛЮЧЕНИЕ.
ПРИЛОЖЕНИЕ 1. Результаты исследования характеристик режимных
параметров при асинхронном ходе в двухмашинной энергосистеме
БИБЛИОГРАФИЧЕСЖИЙ СПИСОК
ВВЕДЕНИЕ
Актуальность


Обоснована целесообразность применения вакуумных выключателей, имеющих наименьшее полное время отключения и наименьшее собственное время включения. В разработанном алгоритме используются параметры режима, замеряемые непосредственно на той подстанции, где расположены управляющее устройство и управляемый выключатель линии электропередачи межсистемной связи, что удобно при практической реализации. В четвертой главе дана математическая модель, используемая при расчетах переходных процессов в ОЭС Вьетнама с помощью промышленной программы МУСТАНГ с учетом разработанного алгоритма дискретного управления асинхронным ходом. Проведены исследования эффективности разработанного алгоритма дискретного управления, в основе которого использованы разработанные критерии отключения / включения выключателей на линиях электропередачи межсистемной связи. Исследования проведены для простых и сложных многомашинных схем замещения ОЭС Вьетнама. ОЭС Вьетнама. В заключении дастся обобщение по данной работе. В приложениях приводятся результаты расчетов и экспериментов в виде таблиц и графиков. Объединенная энергосистема Вьетнама состоит из трех основных электроэнергетических систем: северной, южной и центральной. Эти ЭЭС соединены линями электропередачи 0 кВ (рис. Промышленность и экономика страны в основном развиваются в северной и южной частях страны, поэтому почти все электрические станции и также большие электропотребители находятся в ее северной и южной частях. В центральной части страны имеются только электростанции малой и средней мощности, обеспечивающие снабжение электроэнергией местных потребителей. Общая требуемая мощность для потребителей в центральной части в -м году составила 0 МВт (равно примерно 8% от общей* нагрузки). ОЭС Вьетнама существенно изменилась с вводом в работу ЛЭП 0 кВ в -м году. Поэтому целесообразно рассматривать развитие ОЭС Вьетнама поэтапно до года и после. До года северная, южная и центральная ЭЭС существенно отличались друг от друга. Северная ЭЭС образовалась в период - гг. ТЭС) небольшой мощности (Уонгби мощностью МВт, Вьетчи - МВт, Тхайнгуен - МВт, Хабак - МВт) и сооружением воздушных линий электропередачи 0 кВ. С годовая выработка электроэнергии в Северной ЭЭС постепенно увеличилась за счет восстановления нескольких ТЭС, расширения ТЭС Уонгби (3 МВт), выхода на проектную мощность ТЭС Ниньбинь (0 МВт) и гидравлической электрической станции (ГЭС) Тхакба (8 МВт). Последняя была первой крупной ГЭС в северной части страны и начало ее эксплуатации привело к изменению структуры выработки электроэнергии в Северной ЭЭС. МВт. В г. ТЭС вышла на проектную мощность и стала основным источником в то время. С г. ЭЭС произошла резкая перемена, связанная с увеличением доли ГЭС, поскольку в этот период крупнейшая в юго-восточной Азии ГЭС Хоабинь, построенная при технической помощи СССР, была введена в эксплуатацию. Установленная мощность ГЭС Хоабинъ составляет МВт, а ее годовая выработка электроэнергии составляет 8 млрд. Вт. Эта ГЭС являлась важным элементом в энергетике Вьетнама так как она обеспечивала электроэнергией промышленные центры в городах ТхайНгуен и Вьетчи, прилегающий районы, и часть ее электроэнергии стала передаваться в центральную ЭЭС. В системообразующих линиях электропередачи и в районных электрических сетях в северной ЭЭС используются напряжения 0, 0 и кВ. Первые межсистемные линии электропередачи 0 кВ был построены в период -5- г. К году системообразующая сеть северной ЭЭС значительно расширилась и стала охватывать всю территорию северного и часть центрального районов Вьетнама. В южной ЭЭС доминирующую роль в структуре генерирующих мощностей выработки электроэнергии играла ГЭС. Кроме ГЭС Даним, построенной в г с установленной мощностью 0 МВт, в южной ЭЭС работала еще одна крупная ГЭС Чиан. Это самая крупная ГЭС в южной части страны. Ее установленная мощность составляла 0 МВт. Эта ГЭС была построена при технической помощи СССР и вышла на проектную мощность в г. Доля ГЭС в южной ЭЭС по установленной мощности составляла более %.
