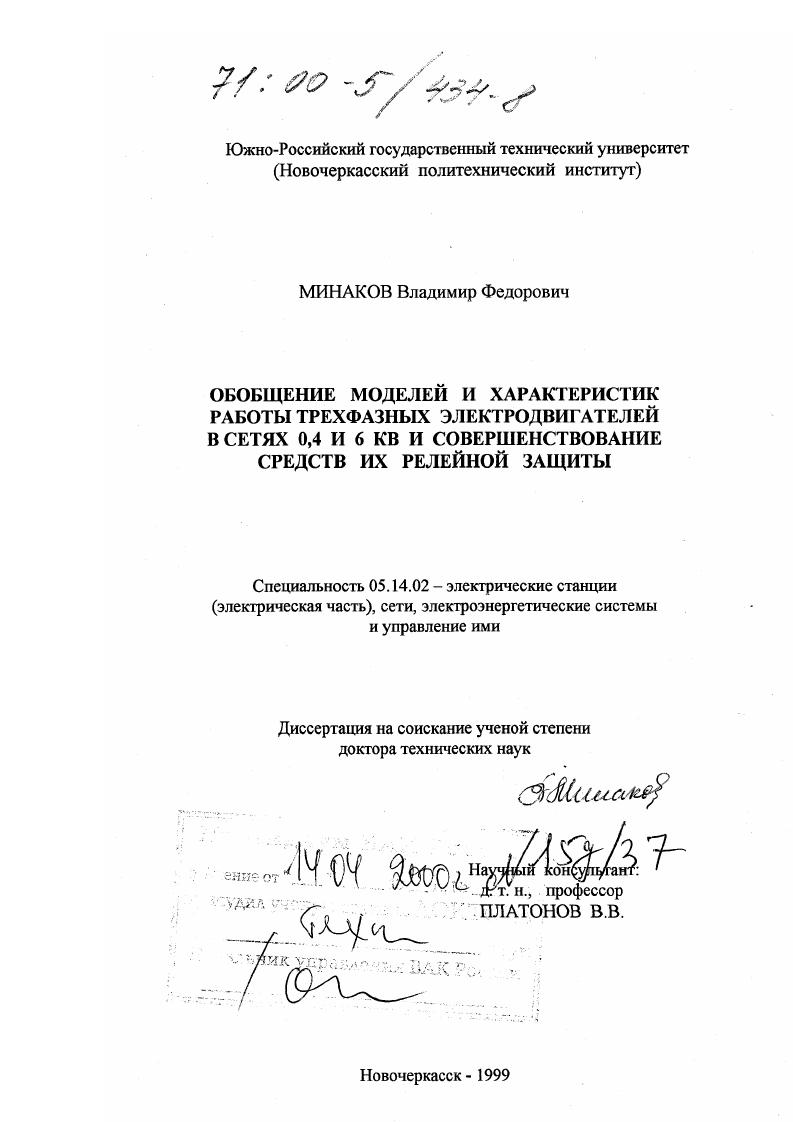

Обобщение моделей и характеристик работы трехфазных электродвигателей в сетях 0,4 и 6 кВ и совершенствование средств их релейной защиты

• Автор: Минаков, Владимир Федорович
• Шифр специальности: 05.14.02
• Научная степень: Докторская
• Год защиты: 1999
• Место защиты: Новочеркасск
• Количество страниц: 630 с. : ил.

Введение. ЭЛЕКТРОДВИГАТЕЛЕЙ. Разработка математической модели переходных и установившихся режимов системы синхронная машина тиристорный преобразователь частоты с явно выраженным звеном постоянного тока . Разработка алгоритма расчета пускового режима вентильного двигателя. Оценка точности его программной реализации. Теоретические основы компьютерного формирования каталога электромагнитных, электромеханических и энергетических параметров трехфазных асинхронных двигателей. Типизация параметров двигателей серии4А. Вычислительный эксперимент по определению параметров пусковых режимов трехфазных асинхронных двигателей, типизация пусковых параметров асинхронных двигателей. Основные результаты и выводы. ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЕЙ. Исследование точности работы трансформаторов тока
Для такой организации необходимо задание границ возможных пределов нижнего и верхнего для сверхпереходиой постоянной времени задание точности синтеза в виде относительной погрешности задание предельного количества итераций, ограничивающего время вычислений в случае чрезмерно высоких требований к точности решения.


Выполняется направленное варьирование Т и вызов подпрограммы модели асинхронного двигателя, использующей задаваемое значение Т. Последняя выполняет расчет энергии, рассеиваемой свободными составляющими переходного пускового режима машины при заданном Т, а также сопоставление выделенной энергии с начальным ее запасом. После окончания итерационного поиска сверхпереходной постоянной времени затухания апериодических токов Т по детерминированному соотношению рассчитывается величина Т. Результаты синтеза выводятся на печать. Начальная часть модуля синтеза сверхпереходиой постоянной времени затухания свободных составляющих рис. АД на заданных границах предельных значений Г. Расчет выполняется путем обращения к подпрограмме модели АД, выполняющей расчет как выделяемой энергии, так и невязки У между начальной и выделенной энергиями. По результатам расчета невязок на границах Т1 вычисляется произведение невязок. В зависимости от знака полученного произведения дальнейшая последовательность вычислений имеет разветвленную организацию. Если произведение невязок больше нуля, следовательно, они имеют одинаковый знак на границах варьирования Т, что свидетельствует об отсутствии решения на заданном интервале. В этом случае на печать выдается сообщение о невозможности получения решения в заданных пределах и возврат из подпрограммы численного поиска. При этом
ГхХАХВ2 ХВХАУВУЙ I 1УВУА2. РСх . Расчет энергии свободных составляющих пускового режима АД на левой А и правой В границах гобращение к Рфункции, невязки V. Сообщение об отсутствии ревения. ЕПШ возврат из подпрограммы.
