Моделирование, анализ и оптимизация потерь в распределительных электрических сетях 10-0,4 кВ

• Автор: Черкасова, Нина Ильинична
• Шифр специальности: 05.14.02
• Научная степень: Кандидатская
• Год защиты: 2005
• Место защиты: Новосибирск
• Количество страниц: 244 с. : ил.

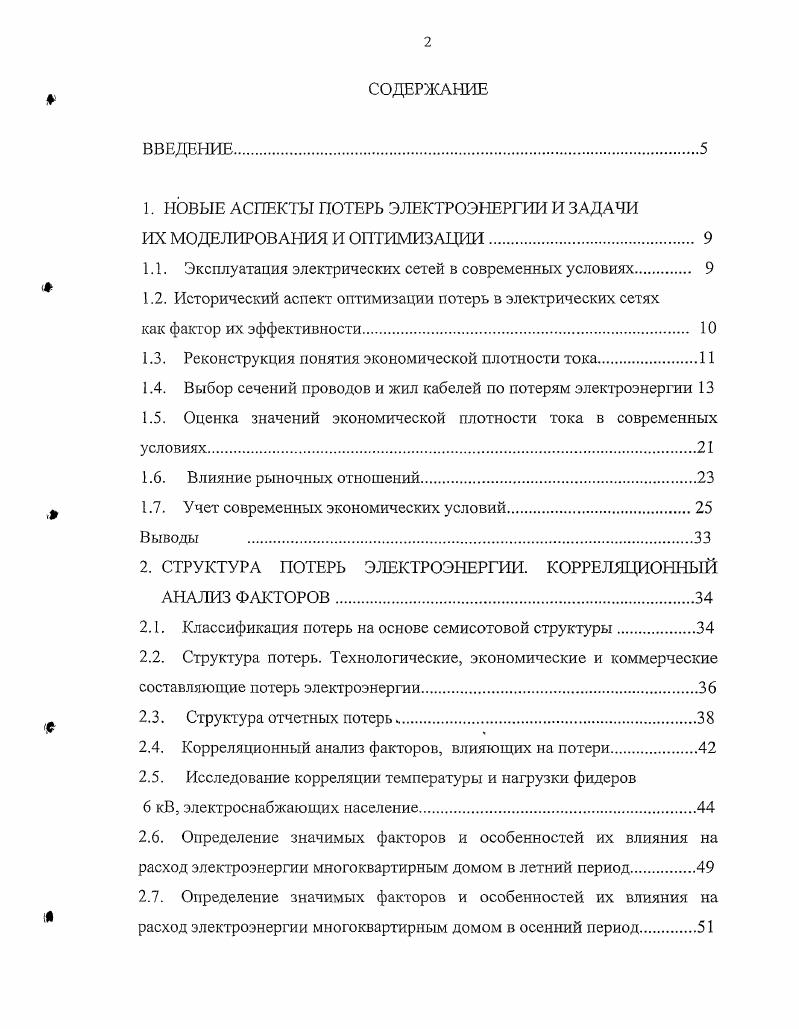

СОДЕРЖАНИЕ
ВВЕДЕНИЕ

1. НОВЫЕ АСПЕКТЫ ПОТЕРЬ ЭЛЕКТРОЭНЕРГИИ И ЗАДАЧИ

ИХ МОДЕЛИРОВАНИЯ И ОПТИМИЗАЦИИ.

1.1. Эксплуатация электрических сетей в современных условиях.

1.2. Исторический аспект оптимизации потерь в электрических сетях

как фактор их эффективности.

1.3. Реконструкция понятия экономической плотности тока.

1.4. Выбор сечений проводов и жил кабелей по потерям электроэнергии

1.5. Оценка значений экономической плотности тока в современных условиях.

1.6. Влияние рыночных отношений

1.7. Учет современных экономических условий
Выводы
2. СТРУКТУРА ПОТЕРЬ ЭЛЕКТРОЭНЕРГИИ. КОРРЕЛЯЦИОННЫЙ АНАЛИЗ ФАКТОРОВ.
2.1. Классификация потерь на основе семисотовой структуры
2.2. Структура потерь. Технологические, экономические и коммерческие составляющие потерь электроэнергии.
2.3. Структура отчетных потерь.
2.4. Корреляционный анализ факторов, влияющих на потери
2.5. Исследование корреляции температуры и нагрузки фидеров
6 кВ, электроснабжающих население
2.6. Определение значимых факторов и особенностей их влияния на расход электроэнергии многоквартирным домом в летний период
2.7. Определение значимых факторов и особенностей их влияния на расход электроэнергии многоквартирным домом в осенний период
2.8. Определение значимых факторов и особенностей их влияния на расход электроэнергии многоквартирным домом в зимний период
2.9. Значимые факторы и особенности их влияния на электропотребление коттеджей и частного сектора с печным
отоплением.
Выводы
3. МОДЕЛИ ПОТЕРЬ В РАСПРЕДЕЛИТЕЛЬНЫХ ЭЛЕКТРИЧЕСКИХ СЕТЯХ
3.1. Модель электропотребления многоквартирного жилого дома в летний период.
3.2. Многофакторная модель множественной регрессии
электропотребления многоквартирного жилого дома в летний период.
3.3. Проверка адекватности модели множественной регрессии
3.4. Параметрические модели авторегрессии и проинтегрированного скользящего среднего электропотребления многоквартирного жилого дома в летний период
3.5. Анализ остатков модели авторегрессии и проинтегрированного скользящего среднего.
3.6. Модель электропотребления многоквартирного жилого дома на основе экспоненциального сглаживания и прогнозирование
3.7. Модель электропотребления многоквартирного жилого дома на основе периодической функции
3.8. Модель электропотребления многоквартирного дома в зимний период на основе авторегрессии и проинтегрированного скользящего среднего
3.9. Модель электропотребления многоквартирного дома в осенний период на основе модели множественной регрессии и авторегрессии и проинтегрированного скользящего среднего.
3 Модели электропотребления частного сектора на основе модели множественной регрессии коттеджей
3 Модели электроногребления коттеджей основе периодической
функции и множественной рефессии.
4. РАЗРАБО ТКА СТРАТЕГИИ РАЗВИТИЯ СУЩЕСТВУЮЩИХ СЕТЕЙ С УЧЕТОМ ПОТЕРЬ ЭНЕРГИИ
4.1. Условия экономичности электрических распределительных сетей 0,4 кВ.
4.2. Анализ состояния электрических сетей кВ распределительной компании.
4.3. Методика оптимизации технических потерь при реконструкции сетей 0,4 кВ, с учетом экономической плотности тока. Проект реконструкции электрических распределительных сетей кВ
4.4. Методика использования моделей спроса и потерь электроэнергии в распределительных электрических сетях 0,4 кВ коммунальнобытового сектора
4.5. Определение коммерческих потерь в сетях 0,4 кВ электроснабжения многоквартирного жилого дома.
ЗАКЛЮЧЕНИЕ
СПИСОК ЛИТЕРАТУРЫ


Капиталовложения на дополнительную мощность электростанций изменяются обратно пропорционально сечению проводов линии. Иу р г С1 . Р б С. Проектные нагрузки, на которые рассчитывается сеть, будут достигнуты через 5. Л0 лет, а первые годы эксплуатации линия будет работать с нагрузками меньше расчетных. Эти обстоятельства заставляют считать, что выбирать сечения проводов по наименьшим эксплуатационным расходам нецелесообразно. Такое решение при небольшом снижении эксплуатационных расходов потребовало бы значительного увеличения расхода цветного металла, строительных материалов и капиталовложений. С народнохозяйственной точки зрения целесообразней построить линию с сечением проводов меньшим, чем соответствующее минимуму эксплуатационных расходов. Выбор сечения проводов по наименьшим эксплуатационным расходам соответствует условию наличия неограниченного количества цветного металла. На необходимость учета ограниченных ресурсов цветных металлов при определении сечения проводов указывалось в следующем издании книги
В последующем издании года вводятся понятия расчетных затрат, приведенных затрат и понятие нормированного коэффициента эффективности капиталовложений. И ан К i, 0. Тн нормированный срок окупаемости. Выражая потери электроэнергии через ток б и удельное сопротивление р, определим сечение, соответствующее наименьшим расчетным затратам 5. С расчетная стоимость потерянной энергии, 0, руб. Я коэффициент удорожания, определяющий зависимость изменения расходов на сооружение 1 км линии от сечения проводов, 0 руб. Данные приведены в ценах года. ЖЩЛ ,5 2,7. ЗргСКГ3 уЗ,,1ЫГ3лш4 V мм4 1, А мм2. Р г г рр . В Правилах устройств электроустановок и 4 сечения проводников проводов обозначаются латинской буквой 8 б. Таблица 1. Однако, выбор проводов и кабелей по таблице экономической плотности тока обладает некоторыми недостатками, так как экономическая плотность тока была определена с рядом допущений. Сечения, которые в действительности изменяются дискретно, по формуле Г I эк получаются непрерывными. Напротив, экономическая плотность тока эк дана для сравнительно больших диапазонов числа часов использования максимума, т. Коэффициенты отчислений от капитальных вложений принимались одинаковыми для различных случаев. Между тем эти коэффициенты неоднозначны для различных исполнений сетей. Стоимость потерь электроэнергии изменялась с момента составления таблицы, кроме того, она различна для разных районов страны коэффициенты и стоимость сетей также претерпевают изменения . Тем не менее, начиная с третьего издания ПУЭ 6 и в последующих 7,8 до настоящего времени, в главе 1. Выбор проводников по нагреву, экономической плотности тока и по условиям короны, значения экономической плотности тока, таблица 1. В пункте 1. Амм2 , для заданных условий работы, выбираемое по таблице 1. Таблица 1. Продолжение таблицы 1. Правила устанавливают следующие существенные замечания для линий электропередачи напряжением 6 кВ приведенные в таблице 1. В последнее время опубликованы Рекомендации по технологическому проектированию воздушных линий электропередачи напряжением кВ и выше, утвержденные приказом Минэнерго России от июня года 4 , согласно которым значения плотности тока для заданных условий работы рекомендуется выбирать по таблице 1. Таблица 1. Продолжение таблицы 1. Анализ таблицы 1. Правилами устройств электроустановок значений в среднем на процентов. На январь года стоимость одной тонны алюминия составила в среднем по России от до тыс. Расход провода по сечениям и стоимость провода для линий различного сечения был рассчитан и представлен в таблице 1. Таблица 1. Сечение провода, мм2 Стоимость провода, марки А АС Расход провода, кгкм Стоимость одного км, тыс. Стоимость одною км линии, тыс. По данным таблицы 1. Сечение, мм2 1 2 5. Рис. Из графика можно определить коэффициент удорожания 1 км линии за счет увеличения сечения, Я, который будет равен 0 руб. За величину расчетной стоимости электроэнергии примем тариф на электрическую энергию 0, руб. Вт ч для Новосибирскэнерго и два тарифа для ОАО Алтайэнерго 0, руб. Вт ч и 0, руб. Вт ч.
