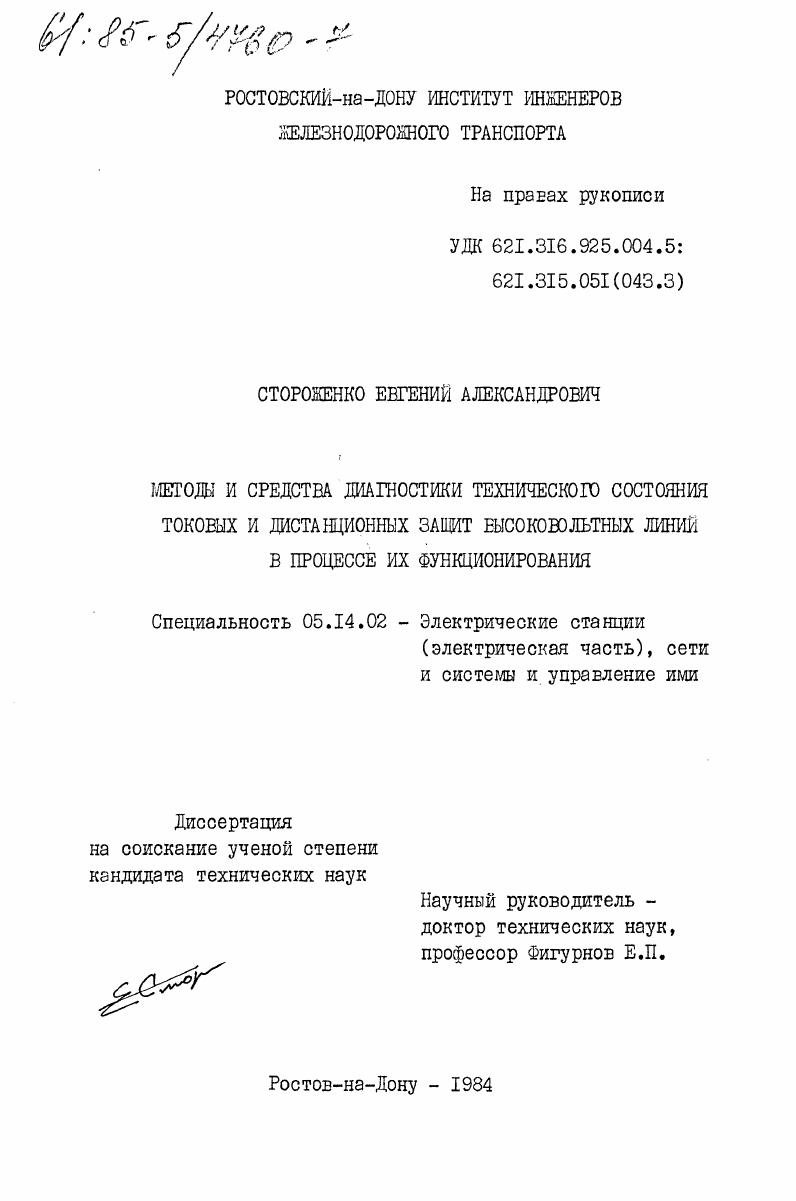

Методы и средства диагностики технического состояния токовых и дистанционных защит высоковольтных линий в процессе их функционирования

Методы и средства диагностики технического состояния токовых и дистанционных защит высоковольтных линий в процессе их функционирования
  • Автор:

    Стороженко, Евгений Александрович

  • Шифр специальности:

    05.14.02

  • Научная степень:

    Кандидатская

  • Год защиты:

    1984

  • Место защиты:

    Ростов-на-Дону

  • Количество страниц:

    285 c. : ил

  • Стоимость:

    700 р.

    250 руб.

до окончания действия скидки
00
00
00
00
+
Наш сайт выгодно отличается тем что при покупке, кроме PDF версии Вы в подарок получаете работу преобразованную в WORD - документ и это предоставляет качественно другие возможности при работе с документом
Страницы оглавления работы

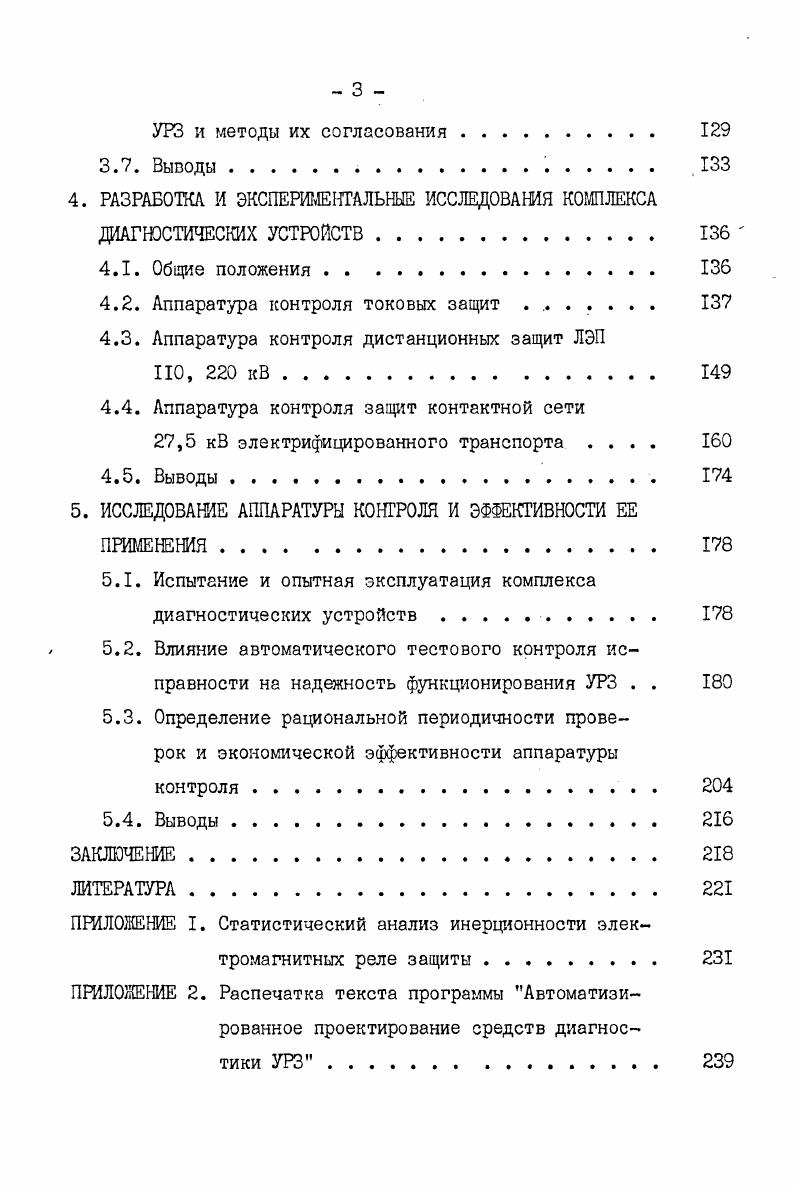

"1. ПОСТАНОВКА ВОПРОСА И ЗАДАЧИ ИССЛЕДОВАНИЯ 1.2. Требования к диагностике технического состояния

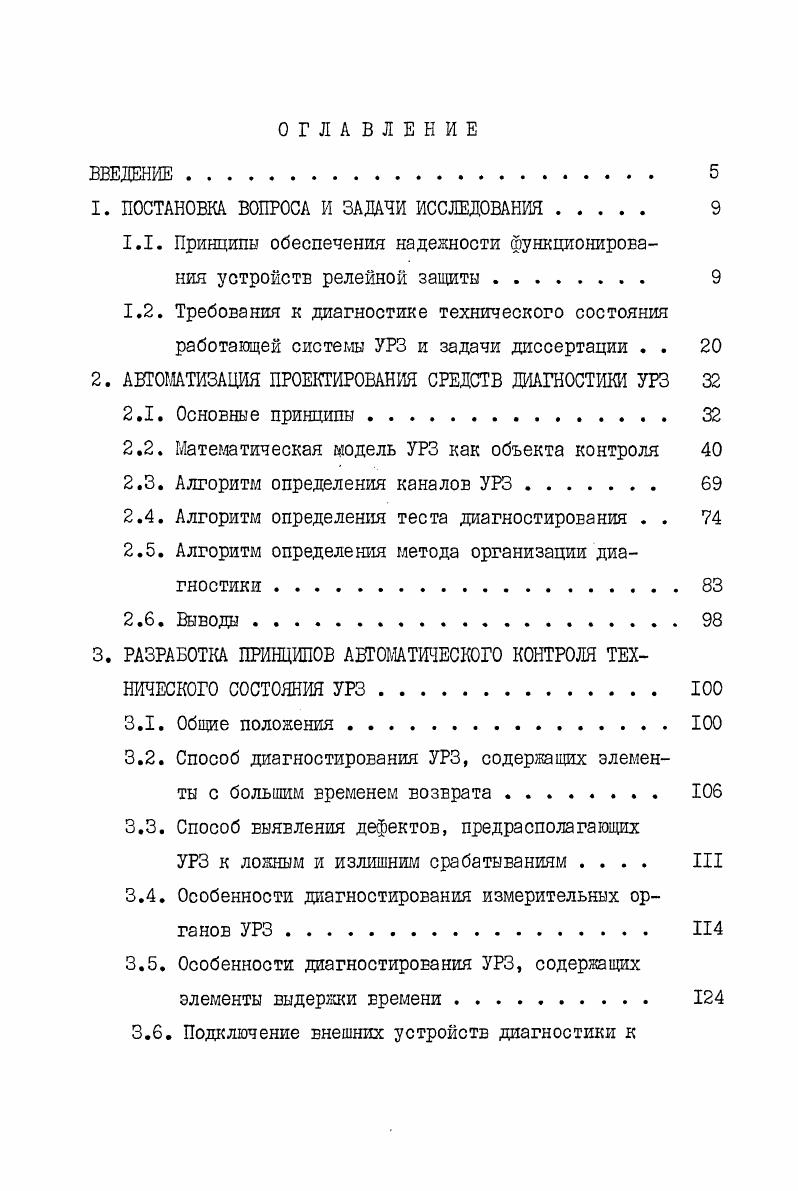

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ.

1. ПОСТАНОВКА ВОПРОСА И ЗАДАЧИ ИССЛЕДОВАНИЯ


1.1. Принципы обеспечения надежности функционирования устройств релейной защиты . . .

1.2. Требования к диагностике технического состояния

работающей системы УРЗ и задачи диссертации . .

2. АВТОМТИЗАЦИЯ ПРОЕКТИРОВАНИЯ СРЕДСТВ ДИАГНОСТИКИ УРЗ

2.1. Основные принципы

2.2. Математическая модель УРЗ как объекта контроля

2.3. Алгоритм определения каналов УРЗ.

2.4. Алгоритм определения теста диагностирования . .


2.5. Алгоритм определения метода организациидиагностики
2.6. Выводы
3. РАЗРАБОТКА ПРИНЦИПОВ АВТОМАТИЧЕСКОГО КОНТРОЛЯ ТЕХНИЧЕСКОГО СОСТОЯНИЯ УРЗ
3.1. Общие положения
3.2. Способ диагностирования УРЗ, содержащих элементы с большим временем возврата
3.3. Способ выявления дефектов, предрасполагающих
УРЗ к ложным и излишним срабатываниям III
3.4. Особенности диагностирования измерительных органов УРЗ
3.5. Особенности диагностирования УРЗ, содержащих элементы выдержки времени
3.6. Подключение внешних устройств диагностики к
УРЗ и методы их согласования
3.7. Выводы .
4. РАЗРАБОТКА И ЭКСПЕРИМЕНТАЛЬНА ИССЛЕДОВАНИЯ КОМПЛЕКСА ДИАГЮСТИЧЕСКИХ УСТРОЙСТВ. 6
4.1. Общие положения.
4.2. Аппаратура контроля токовых защит
4.3. Аппаратура контроля дистанционных защит ЛЭП
ПО, 0 кВ
4.4. Аппаратура контроля защит контактной сети
,5 кВ электрифицированного транспорта
4.5. Выводы
5. ИССЛЕДОВАНИЕ АППАРАТУРЫ КОНТРОЛЯ И ЭФФЕКТИВНОСТИ ЕЕ ПРИМЕНЕНИЯ.
5.1. Испытание и опытная эксплуатация комплекса диагностических устройств .
5.2. Влияние автоматического тестового контроля исправности на надежность функционирования УРЗ . .
5.3. Определение рациональной периодичности проверок и экономической эффективности аппаратуры контроля
5.4. Выводы
ЗАКЛЮЧЕНИЕ.
ЛИТЕРАТУРА


Сопряжение УКРЗ(и) с системой УРЗ осуществляется посредством стандартизированных разъемов и клеммных колодок, применяемых в радиоэлектронной аппаратуре и устройствах релейной защиты. Требования, предъявляемые к устройствам контроля систем УРЗ, обобщены и изложены в [,], исходя из назначения устройств диагностики. УРЗ и цепь отключения выключателя и обнаруживать неисправность отдельных функциональных и конструктивно законченных блоков. По своему конструктивному исполнению аппаратура контроля может быть встроенной или внешней (переносной)[]. При этом сложные защиты и защиты особо ответственных объектов должны оборудоваться встроенными устройствами контроля, осуществляющими диагностику технического состояния. Для обслуживания остальных защит целесообразно использовать внешние диагностические устройства с аналогичными функциями. Эти же устройства должны предусматривать возможность их установки на срок - месяцев как встроенные к вновь включенным защитам и защитам после реконструкции для выявления приработочных отказов. Эти работы должны производиться на защитах работающих присоединений. Если придерживаться существующих методов технического обслуживания, то работы в объеме первого профилактического контроля, а также частичного восстановления целесообразно производить внешними диагностическими устройствами с расширенными функциональными возможностями. Вместе с тем, это свойство устройств контроля делает их использование особенно эффективным. Такая возможность появилась после того, как было предложено использовать инерционные свойства элементов проверяемой защиты [,]. Принцип обнаружения дефектов в проверяемой аппаратуре защиты (рис. УРЗ тестовых воздействий Х0, Хд, Хд и фиксации его реакции. Если УРЗ срабатывает от тестового воздействия, то обеспечивается немедленное снятие тестового воздействия и возврат проверяемого устройства в исходное состояние до того, как срабатывает управляемый им блок, в данном случае исполнительный механизм (ИМ). Тестовые сигналы подаются поочередно. Хл - выявляют предрасположенность защиты соответственно к излишним и ложным срабатываниям. На основании анализа реакции защиты на каждый из поданных сигналов делается заключение о ее техническом состоянии. Рассмотрим обобщенную структурную схему тестового контроля системы релейной защиты, состоящей из блоков ИИ - источника информации, УРЗ - собственно аппаратуры защиты и ИМ - исполнительного механизма. УРЗ включает в себя три функциональных блока: ИЧ - измерительная часть, ЛЧ - логическая часть, ВО - выходной орган. Рис. Обобщенная структурная схема тестового контроля системы УРЗ. Ги , />7 , блок индикации* Блок управления осуществляет включение триггеров контроля по заданной программе, а также может обеспечивать как заданную периодичность, так и заданную полноту контроля. Формирователи вырабатывают контрольные тестовые сигналы, которые имеют заданную длительность и параметры, соответствующие граничным значениям уставки срабатывания УРЗ. Блок индикации осуществляет регистрацию, расшифровку и хранение результатов контроля. В исходном состоянии все триггеры сброшены в состояние О и тестовые сигналы от формирователей на УРЗ не поступают. Началом проверки служат сигналы: контроль "ОС", контроль "ИС" или контроль "ЛС", поступающие от блока управления. При подаче команды "КОНТРОЛЬ" соответствующий триггер переключается в состояние I и возбуждает формирователь, который и подает тестовый сигнал на УРЗ. При сигнале Х0, параметры которого соответствуют режиму внутреннего к. РЗ должно сработать, если оно исправно. При сигналах Х^ и Хл, соответствующих режиму внешнего к. Во всех случаях срабатывание выходного органа ВО вызывает немедленное выключение триггеров и формирователей сигналов. Подача тестового сигнала прекращается, и устройство возвращается в исходное состояние. По состоянию триггеров в период контроля блоком индикации фиксируется исход каждой проверки и определяется техническое состояние УРЗ. Время существования сигнала У на выходе УРЗ при контроле не должно превышать пассивного времени исполнительного механизма ИМ.
