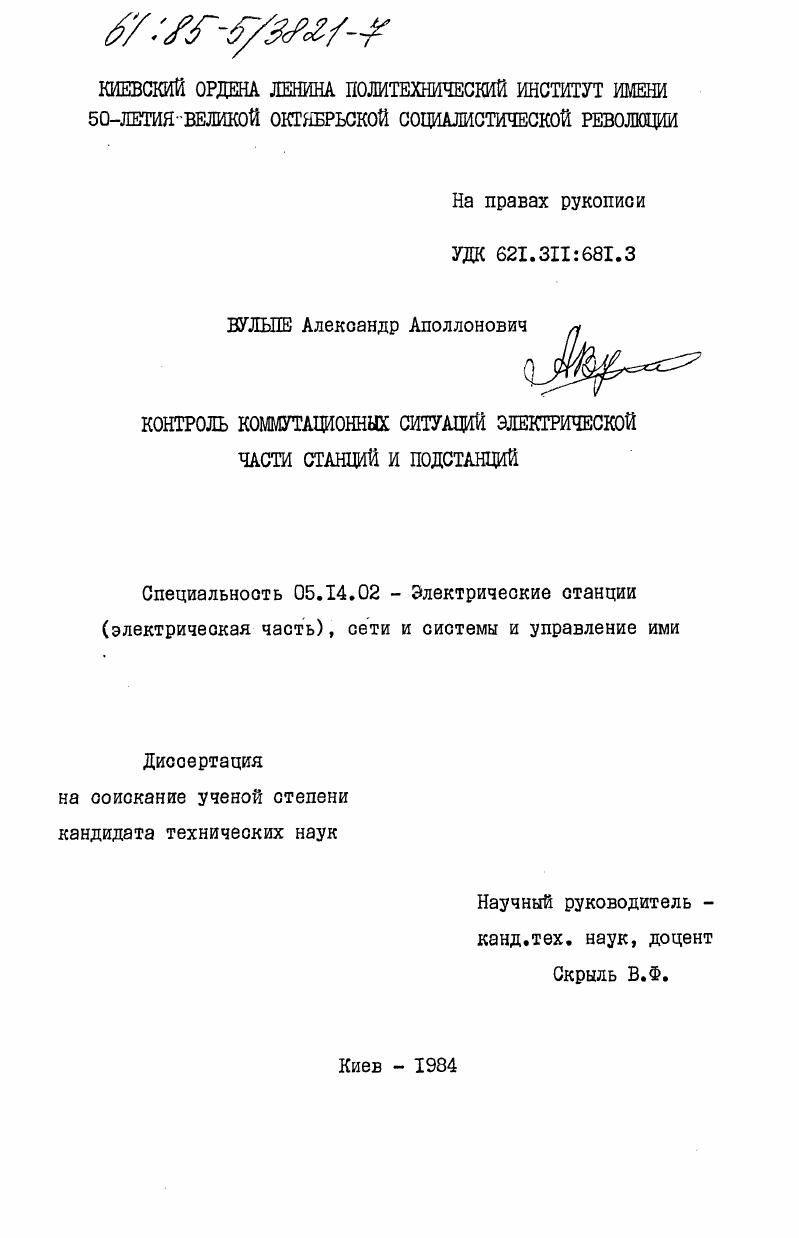

Контроль коммутационных ситуаций электрической части станций и подстанций

• Автор: Вульпе, Александр Аполлонович
• Шифр специальности: 05.14.02
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Киев
• Количество страниц: 234 c. : ил

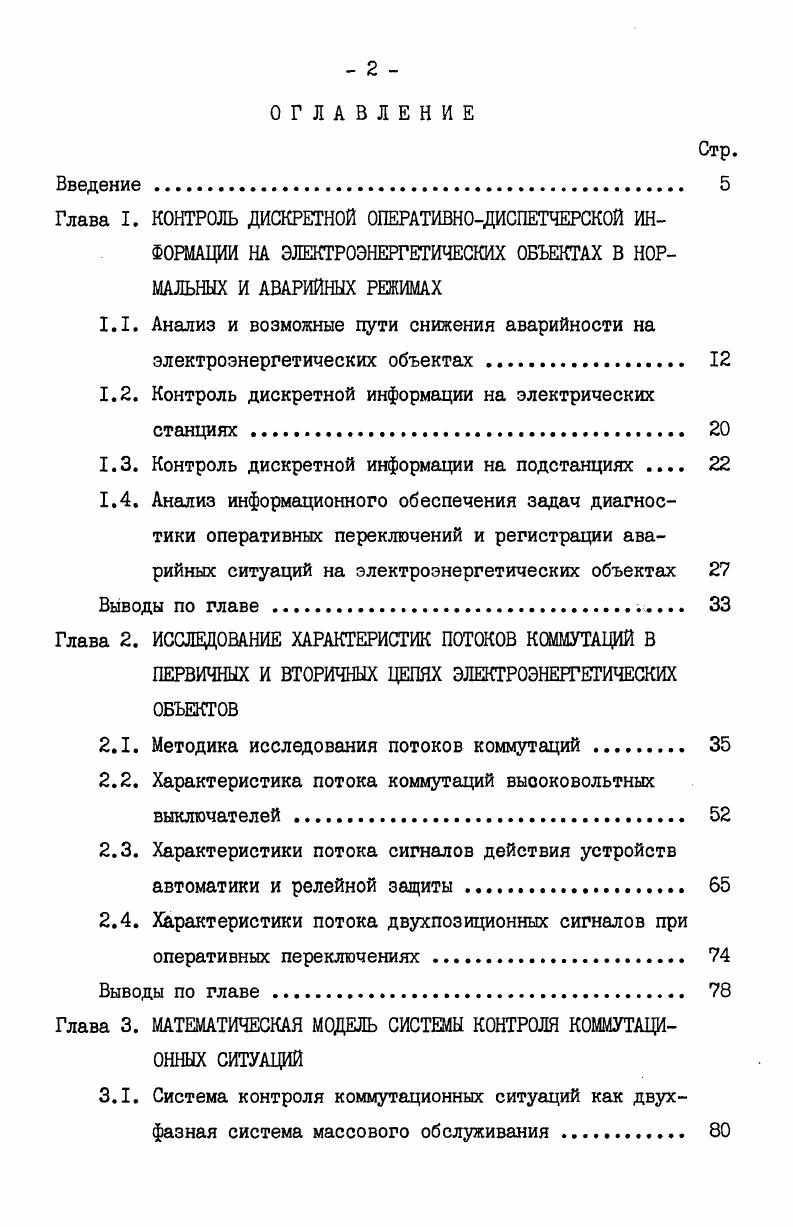

ОГЛАВЛЕНИЕ
Введение
Глава I. КОНТРОЛЬ ДИСКРЕТНОЙ ОПЕРАТИВНОДИСПЕТЧЕРСКОЙ ИНФОРМАЦИИ НА ЭЛЕКТРОЭНЕРГЕТИЧЕСКИХ ОБЪЕКТАХ В НОРМАЛЬНЫХ И АВАРИЙНЫХ РЕЖИМАХ
1.1. Анализ и возможные пути снижения аварийности на электроэнергетических объектах .

1.2. Контроль дискретной информации на электрических станциях.

1.3. Контроль дискретной информации на подстанциях

1.4. Анализ информационного обеспечения задач диагностики оперативных переключений и регистрации аварийных ситуаций на электроэнергетических объектах

Выводы по главе

Глава 2. ИССЛЕДОВАНИЕ ХАРАКТЕРИСТИК ПОТОКОВ КОММУТАЦИЙ В ПЕРВИЧНЫХ И ВТОРИЧНЫХ ЦЕПЯХ ЭЛЕКТРОЭНЕРГЕТИЧЕСКИХ ОБЪЕКТОВ

2.1. Методика исследования потоков коммутаций

2.2. Характеристика потока коммутаций высоковольтных выключателей

2.3. Характеристики потока сигналов действия устройств автоматики и релейной защиты
2.4. Характеристики потока двухпозиционных сигналов при оперативных переключениях .
Выводы по главе
Глава 3. МАТЕМАТИЧЕСКАЯ МОДЕЛЬ СИСТЕМЫ КОНТРОЛЯ КОММУТАЦИОННЫХ СИТУАЦИЙ
3.1. Система контроля коммутационных ситуаций как двухфазная система массового обслуживания .
3.2. Модель системы первой фазы обслуживания .
3.3. Распределение периода занятости в первой фазе обслуживания
3.4. Модель системы второй фазы обслуживания .
3.5. Расчет основных параметров системы контроля коммутационных ситуаций
Выводы по главе
Глава 4. СИСТЕМЫ И УСТРОЙСТВА АВТОМАТИЧЕСКОГО КОНТРОЛЯ
КОММУТАЦИОННЫХ СИТУАЦИЙ НА ЭЛЕКТРОЭНЕРГЕТИЧЕСКИХ ОБЪЕКТАХ
4.1. Способы организации системы контроля коммутационных ситуаций
4.2. Использование современной серийной микропроцессорной техники для реализации системы контроля коммутационных ситуаций.
4.3. Устройство для ввода в УВМ дискретной информации
от двухпозиционных датчиков .
4.4. Многоканальное устройство регистрации событий СтатистикМЗ .
4.5. Эффективность систем контроля коммутационных ситуаций .
4.6. Пример структуры и функционирования системы контроля коммутационных ситуаций на подстанциях
Выводы по главе.
Заключение по работе
Литература


Причем для успешного решения этих задач необходимо большое количество разнообразной дискретной оперативной информации о коммутационной ситуации электроэнергетического объекта, получаемой на основе развитой сети двухпозиционных датчиков (ДЦ). Так, на электрических станциях количество ДЦ для одного энергоблока мощностью 0- МВт может достигать 0 и более /,0/, а на крупных подстанциях число ДЦ возрастает на порядок. Например, на подстанции электропередачи постоянного тока число ДЦ достигает нескольких тысяч /7/. В то же время решение задачи РАС предъявляет жесткие требования к разрешающей способности средств контроля дискретной информации, поступающей от ДЦ. Отечественный и зарубежный опыт показывают, что регистрация последовательности ДС в аварийных ситуациях должна осуществляться с дискретностью не более мс /,0,8/, а в раде случаев до 2 мс /,1/. Естественно, эффективность задач РАС и ДОП во многом определяется полнотой и достоверностью дискретной информации,вводимой в память ЭВМ. В настоящее время на электрических станциях широко используются общепромышленные образцы малых вычислительных машин (мини-ЭВМ) на базе процессоров М- и СМ ЭВМ, которые по своей номенклатуре устройств, готовности стандартного математического обеспечения и другим возможностям являются управляющими вычислительными машинами (УВЫ) и позволяют строить необходимые информационные и вычислительные системы для управления технологическими процессами (ТП) /5,,,,/. Оснащенность современных тепловых электрических станций средствами вычислительной техники (СВТ) для целей управления ТП позволило реализовать задачу РАС на энергоблоках на качественно новом уровне по сравнению с традиционными методами (например, путем осциллографирования). Ввод в УВМ дискретной информации о срабатывании устройств автоматики и релейной защиты, положении коммутационной и запорной аппаратуры, действиях оперативного персонала по ликвидации аварийной ситуации осуществляется с помощью стандартных модулей ввода дискретной информации (МВвДИ) и модулей ввода инициативных сигналов (ЫВвИС), имеющихся в номенклатуре используемых комплексов. Так, на Киевской ТЭЦ-5 в составе комплекса технических средств систем управления ТП функционируют три УВМ М-, которые обслуживают два энергоблока по 0 МВт и два энергоблока по 0 МВт. Для ввода дискретной информации в общей сложности используется модулей МВиИС, которые обеспечивают контроль состояний 0 ДЦ, причем фиксация времени изменения состояний последних осуществляется с точностью до мс. На каждом из четырех энергоблоков Рязанской ГРЭС по 0 МВт контролируется состояние 6 ДД ( - задвижки, шиберы, двигатели и защит), которые подключены к МВцДИ и МВвИС УВМ М- //. Привязка событий ко времени производится с помощью меток времени, которые имеют дискретность I с для циклически опрашиваемых ДЦ и 0, с для инициативных сигналов. На Джамбулской ГРЭС 4 ДД одного энергоблока подключены к МВвДИ. Контроль состояний ДД осуществляется циклически с периодом секунд /,0/. Информация о срабатывании защит, автоматики и о переключениях ответственных коммутационных устройств (всего ДД) вводится через МВвИС, что обеспечивает высокую точность фиксации изменения состояния ДС. Программа РАС выполняет свои функции на трех энергоблоках, обслуживаемых одним информационно-вычислительным комплексом на базе УВМ М-. Программа РАС, разработанная Донтехэнерго для систем управления ТП энергоблоков 0 МВт в соответствии с типовым алгоритмом регистрации аварийных ситуаций энергоблоков 0- МВт, обеспечивает регистрацию 8 защит и быстродействующих двухпозиционных органов, фиксацию дискретных и аналоговых параметров. Для ввода информации используются МВвИС и информационная подсистема М //. Программа реализована на ЭВМ СМ-2. Аналогичные решения приняты на ряде других тепловых электрических станций: Сургутской, Славянской, Бурштынской, Молдавской, Ладыжинской и др. На Углегорской ГРЭС из четырех УВМ М-, обеспечивающих функционирование систем управления ТП трех блоков мощностью по 0 МВт, одна полностью выделена для первичной обработки информации и регистрации аварийных ситуаций /5/. В настоящее время разрабатываются и внедряются информационно-вычислительные комплексы на базе мини-ЭВМ СМ-2.
