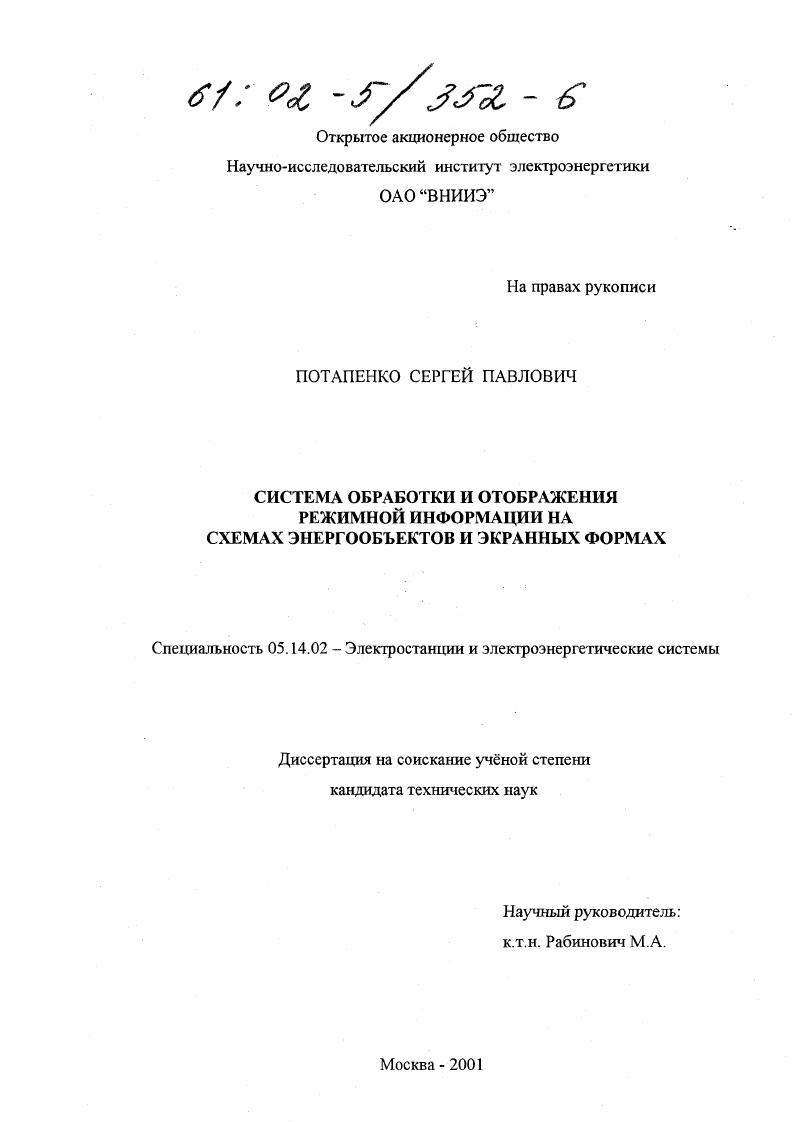

Система обработки и отображения режимной информации на схемах энергообъектов и экранных формах

• Автор: Потапенко, Сергей Павлович
• Шифр специальности: 05.14.02
• Научная степень: Кандидатская
• Год защиты: 2001
• Место защиты: Москва
• Количество страниц: 160 с. : ил

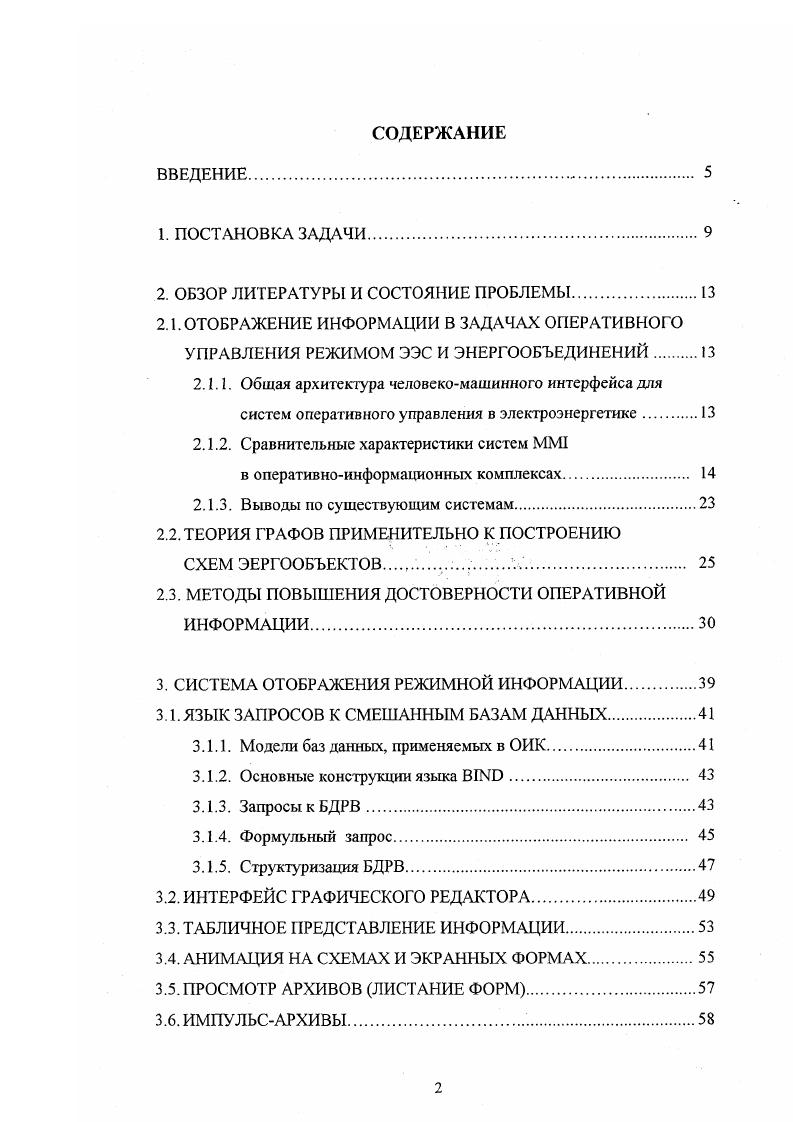

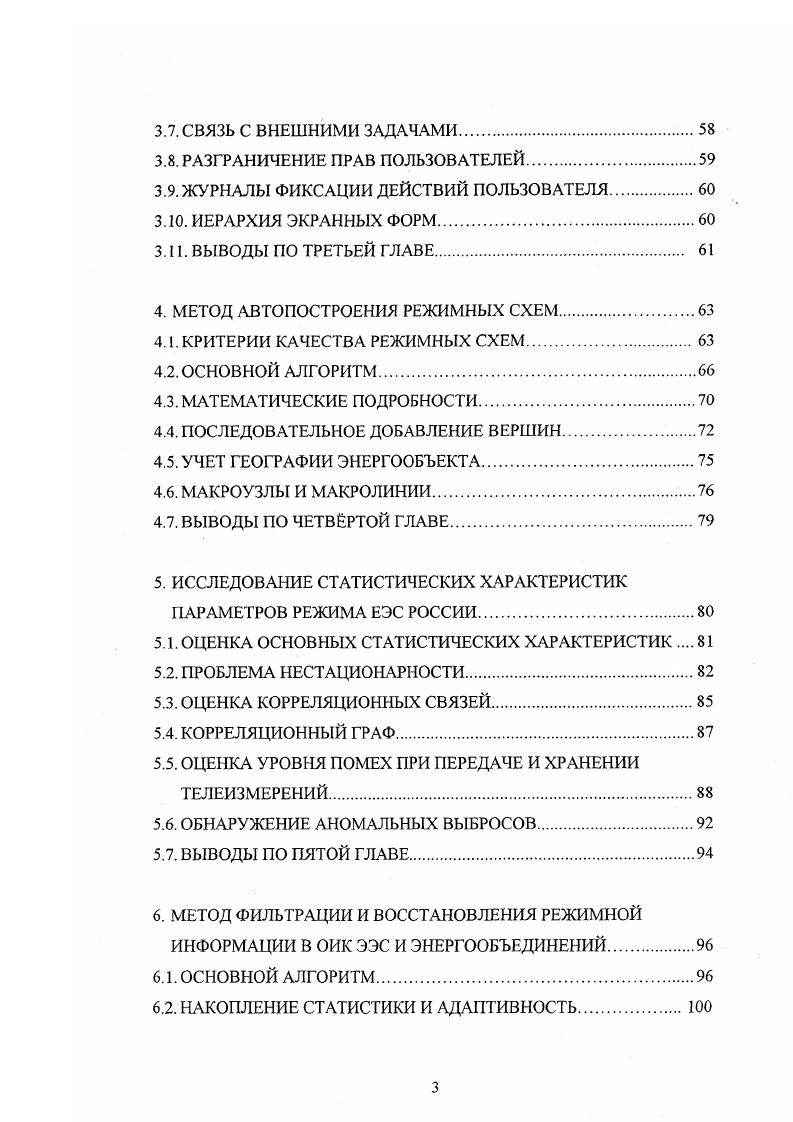

СОДЕРЖАНИЕ
1. ОБЗОР ЛИТЕРАТУРЫ И СОСТОЯНИЕ ПРОБЛЕМЫ. Выводы по существующим системам. СХЕМ ЭЕРГООБЪЕКТОВ . СИСТЕМА ОТОБРАЖЕНИЯ РЕЖИМНОЙ ИНФОРМАЦИИ. Структуризация БДРВ. ИМПУЛЬСАРХИВЫ
3. РАЗГРАНИЧЕНИЕ ПРАВ ПОЛЬЗОВАТЕЛЕЙ. ЖУРНАЛЫ ФИКСАЦИИ ДЕЙСТВИЙ ПОЛЬЗОВАТЕЛЯ. МЕТОД АВТОПОСТРОЕНИЯ РЕЖИМНЫХ СХЕМ. МАТЕМАТИЧЕСКИЕ ПОДРОБНОСТИ. ПОСЛЕДОВАТЕЛЬНОЕ ДОБАВЛЕНИЕ ВЕРШИН. УЧЕТ ГЕОГРАФИИ ЭНЕРГООБЪЕКТА. МАКРОУЗЛЫ И МАКРОЛИНИИ. ИССЛЕДОВАНИЕ СТАТИСТИЧЕСКИХ ХАРАКТЕРИСТИК ПАРАМЕТРОВ РЕЖИМА ЕЭС РОССИИ. ОЦЕНКА КОРРЕЛЯЦИОННЫХ СВЯЗЕЙ. МЕТОД ФИЛЬТРАЦИИ И ВОССТАНОВЛЕНИЯ РЕЖИМНОЙ ИНФОРМАЦИИ В ОИК ЭЭС И ЭНЕРГООБЪЕДИНЕНИЙ. НАКОПЛЕНИЕ СТАТИСТИКИ И АДАПТИВНОСТЬ. Анимации и мультимедиа эффекты для экранных форм. Подсистема формирования и вывода графиков, гистограмм, диаграмм. Работа с данными за разное время листание, сопоставление. Индикация признаков качества информации на схемах и экранных формах. Система оповещения об аварийных событиях в контролируемом энергообъекте система алармов. Использование данных из географических систем подложка карты.


Развитая справочная система. ОИК Коми не имеет своего схемного редактора, а использует для этих целей редакторы сторонних разработчиков. Поэтому в дальнейшем
рассмотрении он не будет участвовать. Комплекс Vii, строго говоря, не является ОИКом. Это система отображения, но так как именно они нас и интересуют, мы и включили его в список. Сравним подсистемы I приведнных ОИК по вышеприведнным признакам. Во всех приведнных ОИК, за исключением комплексов КИО, Конус и Диспетчер, в качестве клиентских мест необходимо применять достаточно мощную технику компьютеры класса IЗОО и выше с оперативной памятью iV не менее Мб и дисковой памятью от 6 и выше. Для комплексов КИО, Конус и Диспетчер требования к техническим средствам на клиентских местах могут быть ослаблены. Это компьютеры не хуже 6X6, от 4 Мб, от 2 Гб. Все представленные ОИК работают на аппаратной платформе I. Для комплексов Восток, Систел и Коми, а также зарубежных комплексов на клиентских местах рекомендуется использовать системный блок с улучшенными характеристиками I 2, не менее Мб. При использовании сервера I, его роль может выполнять компьютер класса I 2 с от Мб и от 8 Гб. Все рассматриваемые ОИК предполагают для отображения информации на клиентских местах использование мониторов с разрешением не хуже 0 на 0 пиксель при К цветов. Для АРМ диспетчера обычно применяют мощные рабочие станции иногда с несколькими мониторами с разрешением не хуже на . Во всех рассматриваемых ОИК в качестве операционных систем на клиентских местах применяется i .
