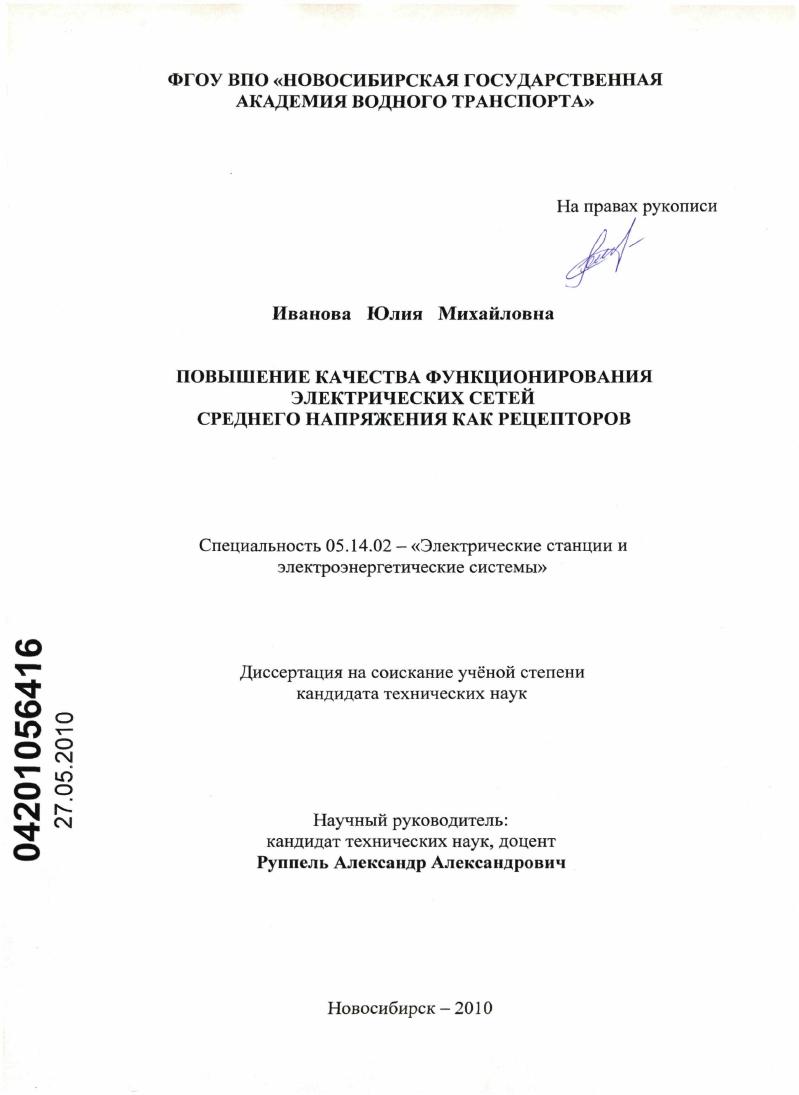

Повышение качества функционирования электрических сетей среднего напряжения как рецепторов

• Автор: Иванова, Юлия Михайловна
• Шифр специальности: 05.14.02
• Научная степень: Кандидатская
• Год защиты: 2010
• Место защиты: Новосибирск
• Количество страниц: 155 с. : ил.

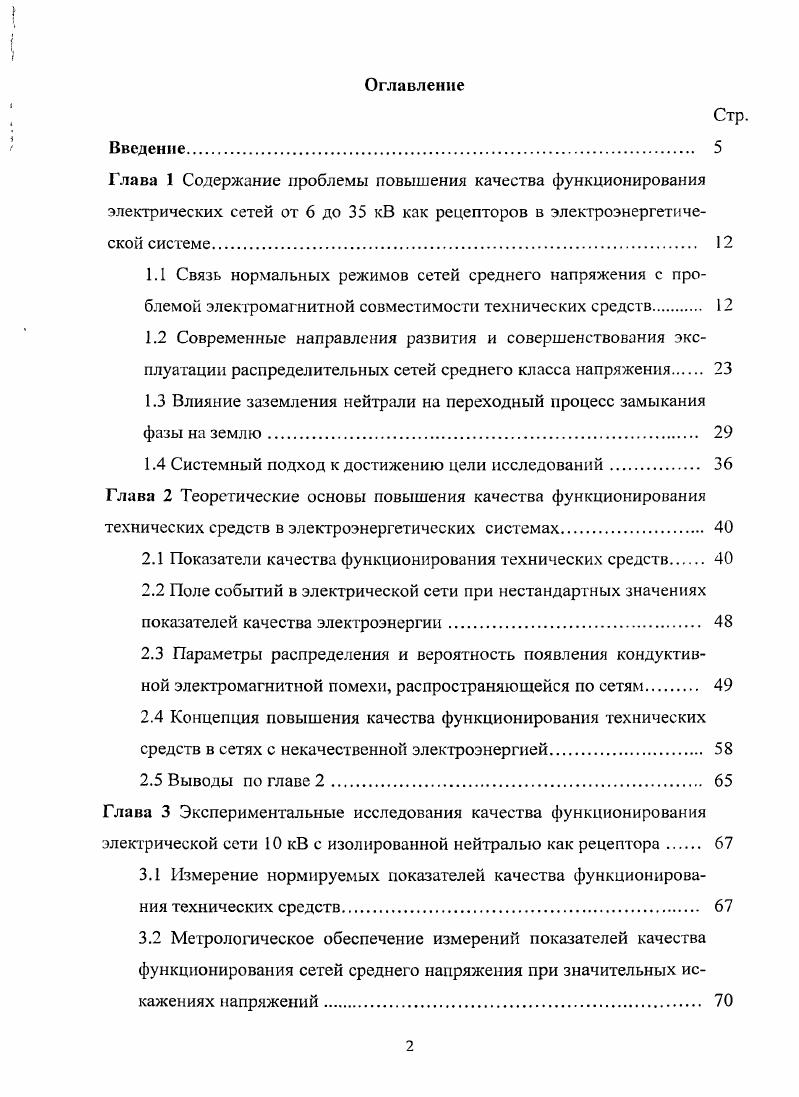

1.1 Связь нормальных режимов сетей среднего напряжения с проблемой электромагнитной совместимости технических средств
1.2 Современные направления развития и совершенствования эксплуатации распределительных сетей среднего класса напряжения

1.3 Влияние заземления нейтрали на переходный процесс замыкания фазы на землю.

1.4 Системный подход к достижению цели исследований.

Глава 2 Теоретические основы повышения качества функционирования технических средств в электроэнергетических системах

2.1 Показатели качества функционирования технических средств

2.2 Поле событий в электрической сети при нестандартных значениях показателей качества электроэнергии.
2.3 Параметры распределения и вероятность появления кондуктивной электромагнитной помехи, распространяющейся по сетям
2.4 Концепция повышения качества функционирования технических средств в сетях с некачественной электроэнергией

2.5 Выводы по главе 2.

Глава 3 Экспериментальные исследования качества функционирования электрической сети кВ с изолированной нейтралью как рецептора
3.1 Измерение нормируемых показателей качества функционирования технических средств.
3.2 Метрологическое обеспечение измерений показателей качества функционирования сетей среднего напряжения при значительных искажениях напряжений.

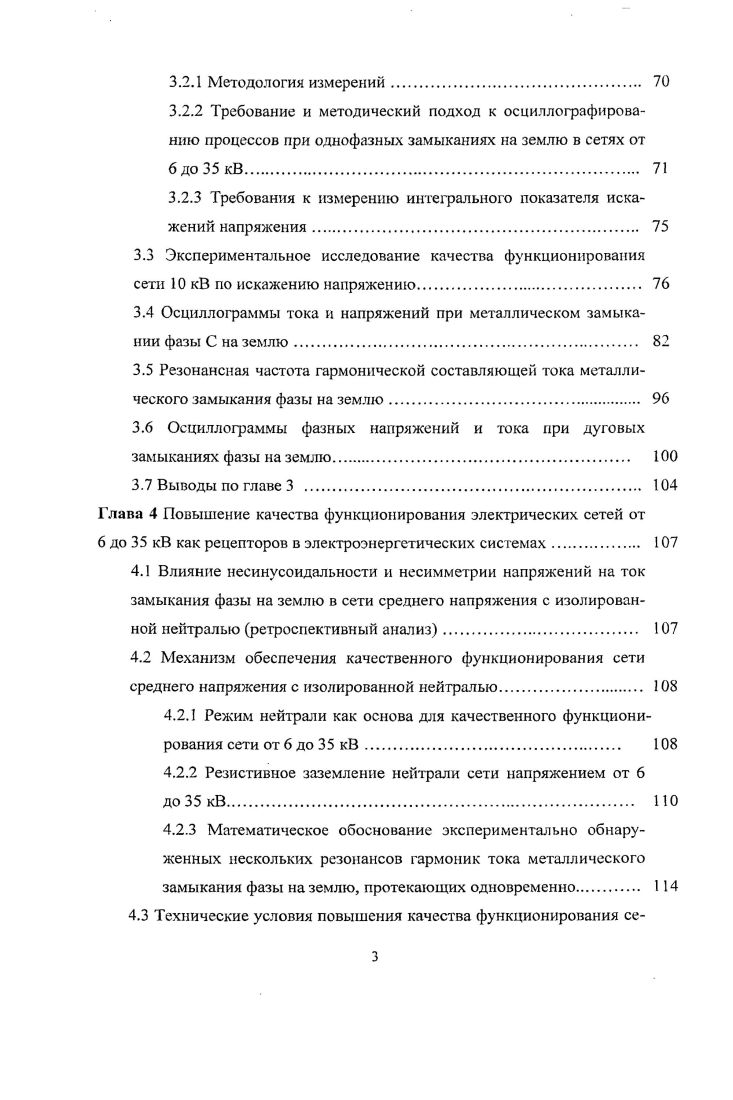

3.2.1 Методология измерений.
3.2.2 Требование и методический подход к осциллографированию процессов при однофазных замыканиях на землю в сетях от
6 до кВ
3.2.3 Требования к измерению интегрального показателя искажений напряжения
3.3 Экспериментальное исследование качества функционирования сети кВ но искажению напряжению
3.4 Осциллограммы тока и напряжений при металлическом замыкании фазы С на землю.
3.5 Резонансная частота гармонической составляющей тока металлического замыкания фазы на землю.
3.6 Осциллограммы фазных напряжений и тока при дуговых замыканиях фазы на землю.
3.7 Выводы по главе 3
Глава 4 Повышение качества функционирования электрических сетей от
6 до кВ как рецепторов в электроэнергетических системах.
4.1 Влияние несинусоидальности и несимметрии напряжений на ток замыкания фазы на землю в сети среднего напряжения с изолированной нейтралью ретроспективный анализ.
4.2 Механизм обеспечения качественного функционирования сети среднего напряжения с изолированной нейтралью
4.2.1 Режим нейтрали как основа для качественного функционирования сети от 6 до кВ
4.2.2 Резистивное заземление нейтрали сети напряжением от
4.2.3 Математическое обоснование экспериментально обнаруженных нескольких резонансов гармоник тока металлического замыкания фазы на землю, протекающих одновременно
4.3 Технические условия повышения качества функционирования се
тей от 6 до кВ как рецепторов при искажающей нагрузке
4.3.1 Минимальные предельные значения сопротивлений резисторов в нейтралях сетей от 6 до кВ
4.3.2 Экспериментальное исследование эффективности резистивного заземления нейтрали.
4.3.3 Стоимость работы по определению параметров критерия качества функционирования сетей среднего напряжения
4.4 Выводы по главе 4 .
Основные выводы и рекомендации .
Список литературы


Рекомендации по повышению качества функционирования сетей среднего напряжения как рецепторов в ЭЭС. Научная новизна работы заключается в развитии теоретических основ ЭМС технических средств в ЭЭС. Реализация работы. Рекомендации по повышению качества функционирования сетей среднею напряжения внедрены в ОАО Тюменьэнерго филиал Тюменские распределительные сети. Тобольское ТПО г. Тобольск с ожидаемым годовым экономическим эффектом в 0 тыс. ООО ПНП Болид г. Новосибирск с годовым экономическим эффектом в 3 тыс. Апробация работы. Энергосистема исследование свойств, управления, автоматизация г. Новосибирск, Россия, г. Энергетика, экология, энергосбережение, транспорт г. Омск, Россия, г. Энергетика, телекоммуникации и высшее образование в современных условиях г. Алматы, Республика Казахстан, г. Электроэнергия от получения и распределения до эффективного использования г. Томск, г. Энергетика, экология, энергосбережение г. УстьКаменогорск, Республика Казахстан, г. Электроэнергетика в сельском хозяйстве Республика Алтай, Чемальский район, база НГТУ Эрлагол, Россия, г. Проблемы и достижения в промышленной энергетике г. Екатеринбург, г. Индустриальноинновационное развитие на современном этапе состояние и перспективы г. Личный вклад. Постановка научноисследовательских задач и их решения, научные положения, выносимые на защиту, основные выводы и рекомендации диссертации принадлежат автору. Личный вклад в работах, опубликованных в соавторстве, показан в Приложении А диссертации и составляет не менее . Публикации. Содержание работы изложено в научных трудах, в том числе 7 статьях в периодических изданиях по перечню ВАК. Структура и объм диссертации. Диссертация состоит из введения, четырех глав, заключения, списка литературы из 1 наименований и двух приложений. Изложена на 5 страницах машинописного текста, который поясняется рисунками и таблицами. Электрические сети от 6 до кВ электроэнергетических систем ЭЭС относятся к сетям среднего класса напряжения 4. Классификация этих сетей приведена на рисунке 1. Сети с вращающимися машинами выделены в самостоятельную подгруппу, поскольку к системе защитных мер предъявляются повышенные требования изза относительно низкой электрической прочности их статорной изоляции по сравнению с электрической прочностью изоляции другого электрооборудования. Для улучшения эксплуатации распределительных сетей необходимо, прежде всего, исключить воздействие на эти сети и электрооборудование кондуктивных электромагнитных помех ЭМП, распространяющихся по сетям. Причм осуществить это необходимо с устройствами релейной защиты и автоматики УРЗА, которые были выполнены для исполнения другой функциональной задачи 4, 5. В настоящее время УРЗА в отдельных региональных ЭЭС не отвечают предъявляемым к ним требованиям изза физического износа и изменения электромагнитной обстановки ЭМО в электрических сетях. ЭМО характеризуется совокупностью электромагнитных явлений в заданной области пространства, частотном и временном диапазонах 1,2,6. Нарушение качества электрической энергии усложняет ЭМО, обусловливает появление кондуктивных ЭМП, распространяющихся по сетям, изменяет уровень ЭМС технических средств ЭЭС . ЭМП, чем электромеханические. Для успешного применения МП в условиях технического перевооружения энергообъектов необходимо как можно более точно определять ЭМО в местах установок электрооборудования и его помехоустойчивость, и привести их в соответствие путм разработки и осуществления защитных мероприятий. В конечном итоге вс сводится к борьбе с электромагнитными помехами, которые проникают к УРЗА и к их исполнительным органам , . Рисунок 1. Проблема ЭМС технических средств в ЭЭС возникает у примников электрической энергии и в системах распределения этой энергии, если нарушается их нормальное функционирование. Обнаруживается наличие электромагнитных влияний. ГОСТ Р 7 вводит понятие влияния электромагнитной помехи снижение показателей качества функционирования технического средства, вызванного ЭМП 1. На рисунке 1. ЭМП на рецептор .
