Симметрирование неполнофазных режимов в распределительных электрических сетях среднего напряжения

• Автор: Леонтьев, Василий Александрович
• Шифр специальности: 05.14.02
• Научная степень: Кандидатская
• Год защиты: 1983
• Место защиты: Винница
• Количество страниц: 254 c. : ил

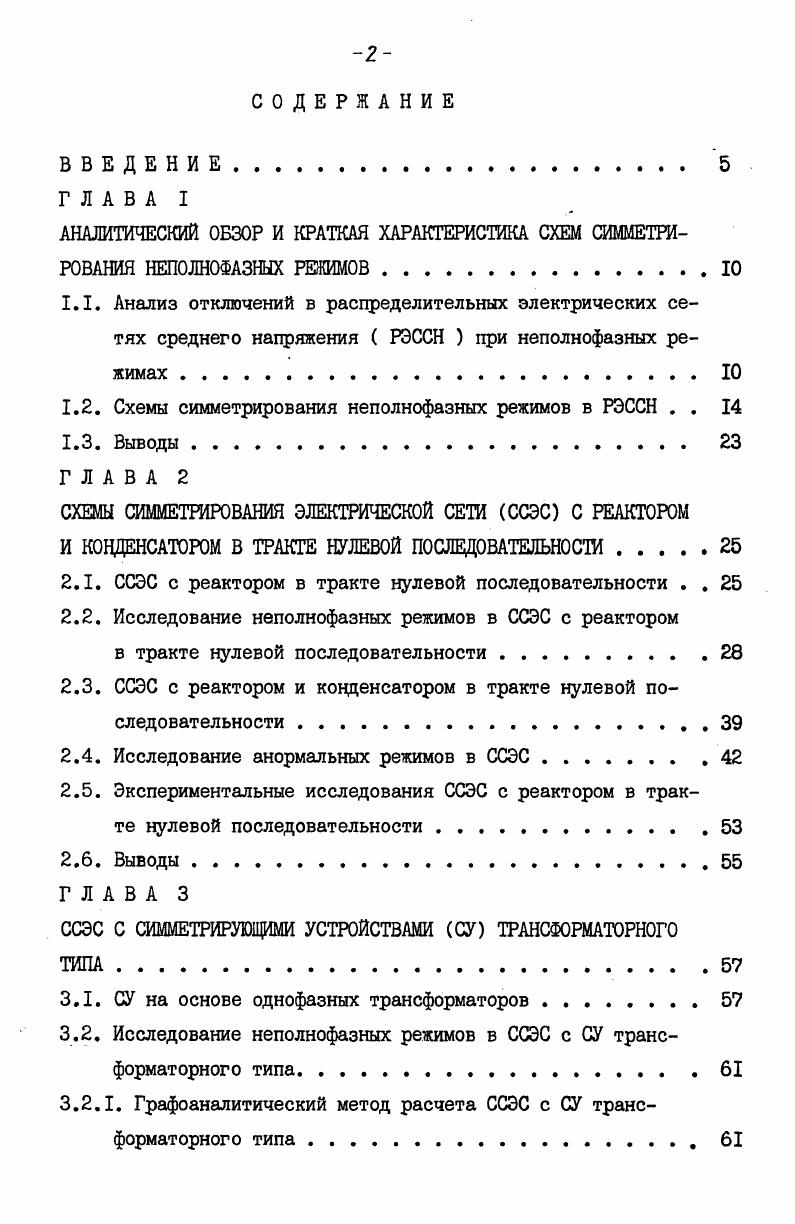

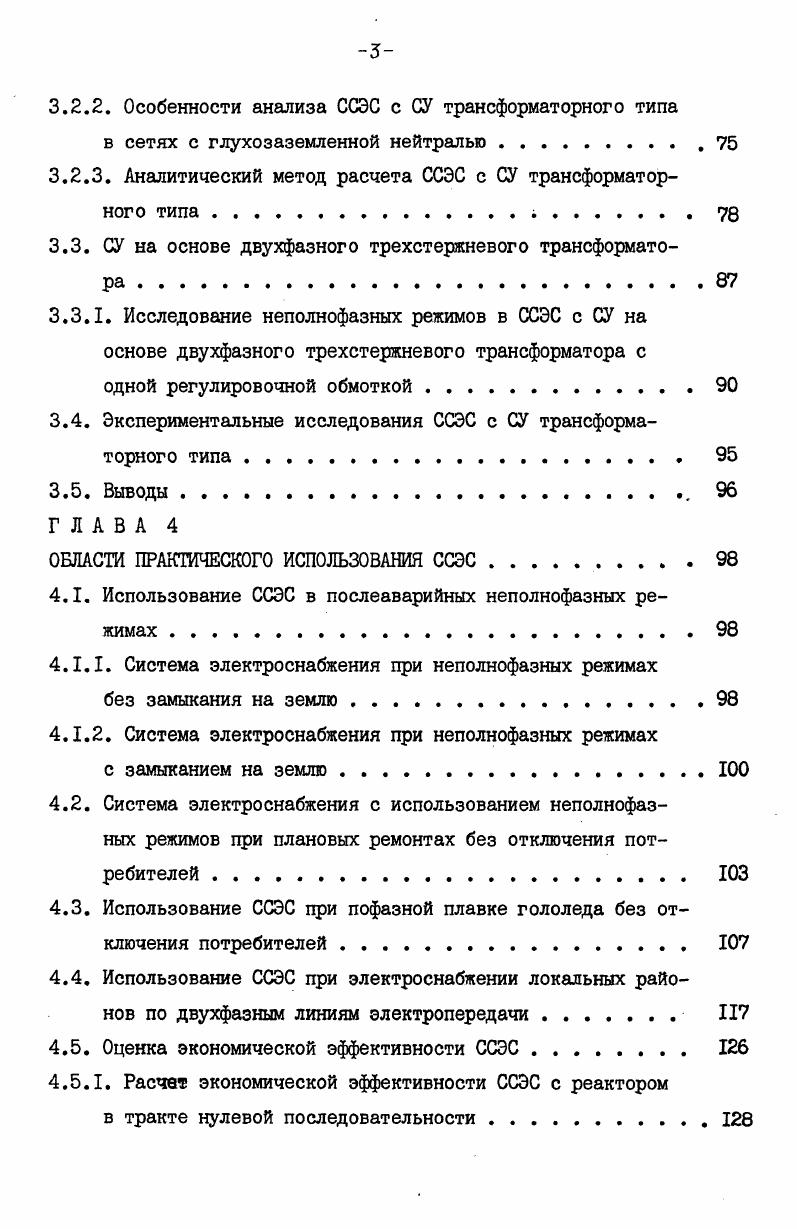

СОДЕРЖАНИЕ
ВВЕДЕНИЕ
Г Л А В А I
АНАЛИТИЧЕСКИЙ ОБЗОР И КРАТКАЯ ХАРАКТЕРИСТИКА СХЕМ СИММЕТРИРОВАНИЯ НЕПОЛНОФАЗНЫХ РЕЖИМОВ.
IЛ Анализ отключений в распределительных электрических сетях среднего напряжения РЭССН при неполнофазных режимах .

1.2, Схемы симметрирования неполнофазных режимов в РЭССН . .

1.3. Выводы

СХЕМЫ СИММЕТРИРОВАНИЯ ЭЛЕКТРИЧЕСКОЙ СЕТИ ССЭС С РЕАКТОРОМ

И КОНДЕНСАТОРОМ В ТРАКТЕ НУЛЕВОЙ ПОСЛЕДОВАТЕЛЬНОСТИ.

2Л ССЭС с реактором в тракте нулевой последовательности . .

2.2. Исследование неполнофазных режимов в ССЭС с реактором

в тракте нулевой последовательности .
2.3. ССЭС с реактором и конденсатором в тракте нулевой последовательности
2.4. Исследование анормальных режимов в ССЭС
2.5. Экспериментальные исследования ССЭС с реактором в тракте нулевой последовательности
2.6. Выводы.
ССЭС С СИММЕТРИРУЮЩИМИ УСТРОЙСТВАМИ СУ ТРАНСФОРМАТОРНОГО ТИПА
3.1. СУ на основе однофазных трансформаторов.
3.2. Исследование неполнофазных режимов в ССЭС с СУ трансформаторного типа . . , . . .
3.2.1. Графоаналитический метод расчета ССЭС с СУ трансформаторного типа .
3.2.2. Особенности анализа ССЭС с СУ трансформаторного типа
в сетях с глухозаземленной нейтралью . .
3.2.3. Аналитический метод расчета ССЭС с СУ трансформаторного типа.
3.3. СУ на основе двухфазного трехстержневого трансформатора .
3.3.1. Исследование неполнофазных режимов в ССЭС с СУ на основе двухфазного трехстержневого трансформатора с
одной регулировочной обмоткой.
3.4. Экспериментальные исследования ССЭС с СУ трансформаторного типа .
3.5. Выводы
ОБЛАСТИ ПРАКТИЧЕСКОГО ИСПОЛЬЗОВАНИЯ ССЭС.
4.1. Использование ССЭС в послеаварийных неполнофазных режимах
4.1.1. Система электроснабжения при неполнофазных режимах
без замыкания на землю
4.1.2. Система электроснабжения при неполнофазных режимах
с замыканием на землю
4.2. Система электроснабжения с использованием неполнофазных режимов при плановых ремонтах без отключения потребителей
4.3. Использование ССЭС при пофазной плавке гололеда без отключения потребителей.
4.4. Использование ССЭС при электроснабжении локальных районов по двухфазным линиям электропередачи
4.5. Оценка экономической эффективности ССЭС
4.5.1. Расчет экономической эффективности ССЭС с реактором
в тракте нулевой последовательности
4.5.2. Расчет экономической эффективности СУ трансформаторного типа.
4.5.3. Расчет экономической эффективности СУ при электроснабжении локальных районов по двухфазным ЛЭП.
4.6. Выводы
АВТОМАТИЗИРОВАННАЯ СИСТЕМА АС ССЭС.
5.1. Общие положения.
5.2. Исследование ССЭС как объектов автоматизации
5.2.1. Режим однофазного замыкания в РЭССН.
5.2.2. Анализ напряжения смещения нейтрали при неполнофазном режиме в ССЭС.
5.3. Общая структура построения АС ССЭС
5.4. Структурные схемы и алгоритмы АС ССЭС.
5.5. Контроль неполнофазных режимов в РЭССН
5.6. Выводы
ЗАКЛЮЧЕНИЕ.
СПИСОК ЛИТЕРАТУРЫ


Для сетей напряжением 0 кВ и выше предложено использовать шунтирующие реакторы в сочетании с батареями конденсаторов , а также отключенную фазу линии с целью создания дополнительного тока, который складываясь с токами в линии уменьшает токи обратной последовательности , . Рассмотренные выше симметрирующие устройства могут быть использованы в сетях с глухозаземленной нейтралью. В сетях с изолированной нейтралью, при отсутствии одной фазы, возникает однофазный режим, поэтому применение известных средств симметрирования не предоставляется возможным. В рассматриваемом случае могут быть использованы преобразователи однофазного напряжения в трехфазные. Разработано множество схем и конструкций статических преобразователей числа фаз, например, индуктивноемкостные преобразователи со стабилизацией симметрии напряжений путем плавного регулирования параметров фазопреобразовательных устройств , . В этих устройствах с изменением нагрузки необходимо одновременно регулировать индуктивность и емкость преобразовательных устройств, что усложняет кон
струкцию и увеличивает их стоимость. При этом мощность конденсаторной батареи становится соизмеримой и даже превышает мощность нагрузки , поэтоьу они не нашли применения для симметрирования неполнофазных режимов. Проведенный анализ существующих симметрирующих устройств для неполнофазных режимов показывает о необходимости проведения дальнейших исследований по разработке новых схем симметрирования, особенно это имеет актуальное значение для сетей с изолированной и компенсированной нейтралями. В настоящее время проблема преобразования параметров электрической энергии и обеспечение ее необходимого качества занимает одно из ведущих мест. Развитие теории и разработка на ее основе новых принципов преобразования параметров электромагнитной энергии позволяют построить преобразователи энергии с различными регулируемыми параметрами . Это относится и к разработке новых устройств симметрирования неполнофазных режимов в сетях с изолированной нейтралью. При эксплуатации электрических систем несимметричные и неполнофазные режимы работы рассматриваются как допустимые , следовательно, симметрирующие устройства должны рассматриваться как обязательные элементы электрических систем, которые выбираются при проектировании и используются в процессе эксплуатации. Параметры несимметричных режимов должны определяться и регулироваться подобно тому, как это осуществляется для обычных симметричных рабочих режимов, из техникоэкономических условий. Техникоэкономическими расчетами должны обосновываться и все параметры симметрирующих устройств их тип, номинальная мощность, места установки, система управления, режимы работы и т. При этом необходимо стремиться, чтобы симметрирующие устройства по возможности мог
ли быть использованы в различных режимах работы электрической системы. При разработке симметрирующих устройств необходимо учитывать такие требования, как поддержание заданного симметричного режима во всем диапазоне изменения величины и характера нагрузки, обеспечение высоких энергетических показателей симметрирования, минимальная установленная мощность силовой части, высокая надежность работы, минимальное количество регулируемых элементов, простота системы управления, малый вес и размеры. Таким образом, в настоящее время возникает обоснованная необходимость продолжения теоретических и экспериментальных исследований устройств симметрирования неполнофазных режимов для повышения надежности РЭССН. Неполнофазные режимы в РЭССН снижают надежность электроснабжения потребителей и приносят значительный ущерб народному хозяйству, в первую очередь изза повреждения электродвигателей, недоотпуска и снижения качества электроэнергии, поэто ослабление их влияния в РЭССН с изолированной или компенсированной нейтралями является важной народнохозяйственной задачей. Наиболее эффективным путем повышения надежности электроснабжения потребителей и улучшения качества электроэнергии при неполнофазных режимах ЛЭП является разработка, исследование и внедрение централизованных схем симметрирования, обеспечивающих длительную работу сем в неполнофазном режиме.
