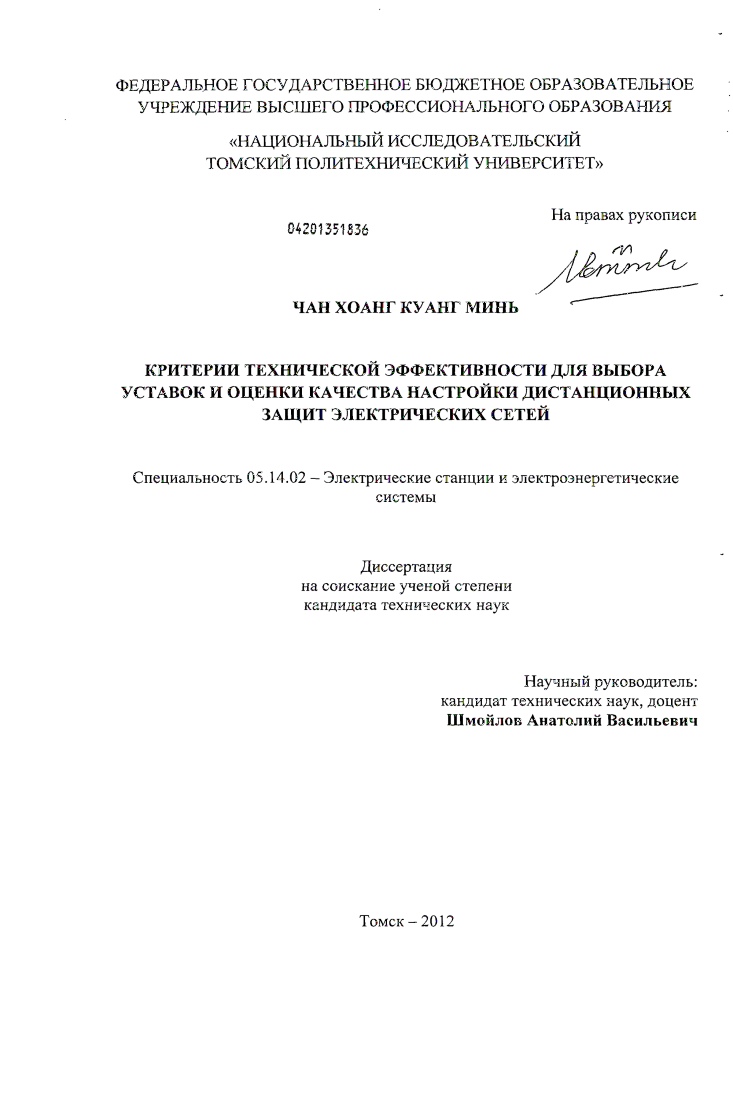

Критерии технической эффективности для выбора уставок и оценки качества настройки дистанционных защит электрических сетей

• Автор: Чан Хоанг Куанг Минь
• Шифр специальности: 05.14.02
• Научная степень: Кандидатская
• Год защиты: 2012
• Место защиты: Томск
• Количество страниц: 194 с. : ил.

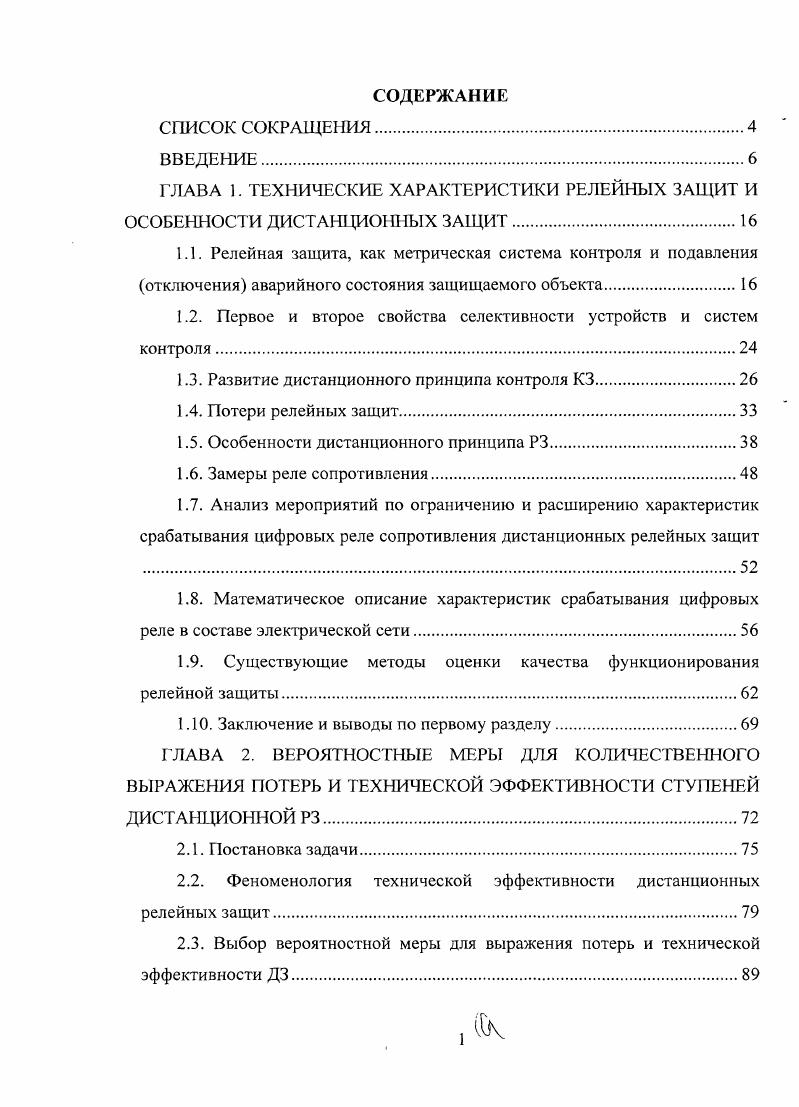

ВВЕДЕНИЕ.
ГЛАВА 1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕЙНЫХ ЗАЩИТ И ОСОБЕННОСТИ ДИСТАНЦИОННЫХ ЗАЩИТ.
1.1. Релейная защита, как метрическая система контроля и подавления отключения аварийного состояния защищаемого объекта.

1.2. Первое и второе свойства селективности устройств и систем контроля

1.3. Развитие дистанционного принципа контроля КЗ.

1.4. Потери релейных защит

1.5. Особенности дистанционного принципа РЗ.

1.6. Замеры реле сопротивления

1.7. Анализ мероприятий по ограничению и расширению характеристик срабатывания цифровых реле сопротивления дистанционных релейных защит
1.8. Математическое описание характеристик срабатывания цифровых реле в составе электрической сети.

1.9. Существующие методы оценки качества функционирования релейной защиты.

1 Заключение и выводы по первому разделу
ГЛАВА 2. ВЕРОЯТНОСТНЫЕ МЕРЫ ДЛЯ КОЛИЧЕСТВЕННОГО
ВЫРАЖЕНИЯ ПОТЕРЬ И ТЕХНИЧЕСКОЙ ЭФФЕКТИВНОСТИ СТУПЕНЕЙ ДИСТАНЦИОННОЙ РЗ
2.1. Постановка задачи
2.2. Феноменология технической эффективности дистанционных релейных защит
2.3. Выбор вероятностной меры для выражения потерь и технической эффективности ДЗ

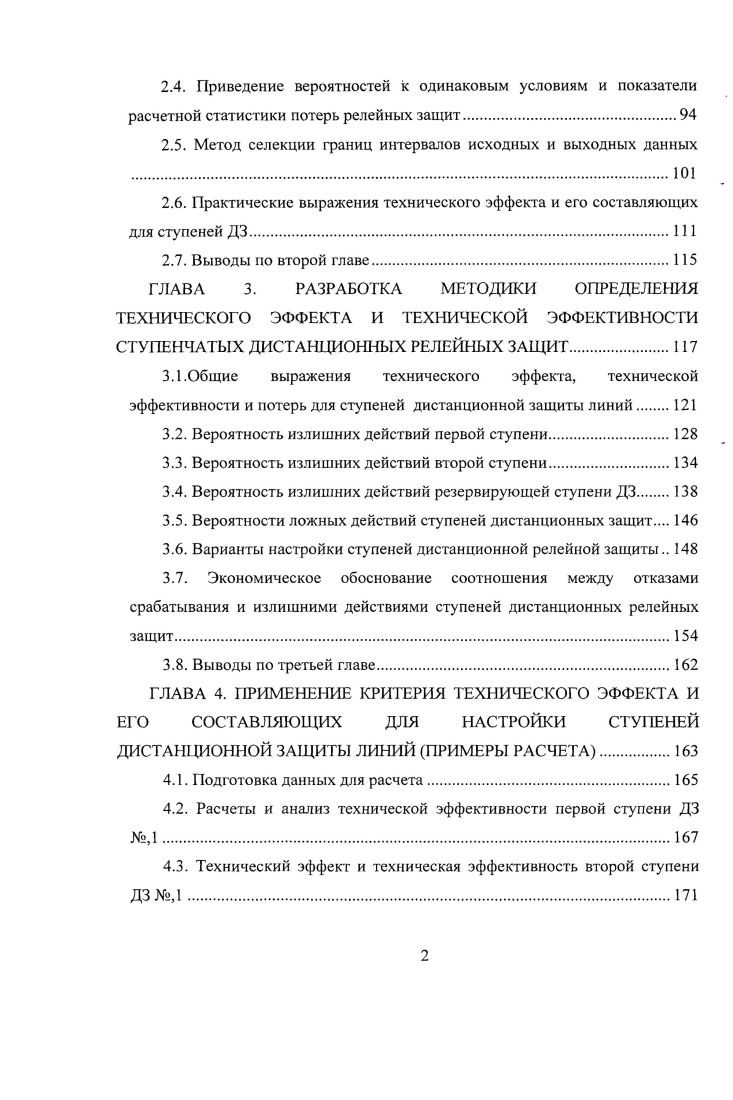

2.4. Приведение вероятностей к одинаковым условиям и показатели расчетной статистики потерь релейных защит
2.5. Метод селекции границ интервалов исходных и выходных данных
2.6. Практические выражения технического эффекта и его составляющих для ступеней ДЗ
2.7. Выводы но второй главе.
ГЛАВА 3. РАЗРАБОТКА МЕТОДИКИ ОПРЕДЕЛЕНИЯ
ТЕХНИЧЕСКОГО ЭФФЕКТА И ТЕХНИЧЕСКОЙ ЭФФЕКТИВНОСТИ СТУПЕНЧАТЫХ ДИСТАНЦИОННЫХ РЕЛЕЙНЫХ ЗАЩИТ
3.1.Общие выражения технического эффекта, технической эффективности и потерь для ступеней дистанционной защиты линий
3.2. Вероятность излишних действий первой ступени.
3.3. Вероятность излишних действий второй ступени.
3.4. Вероятность излишних действий резервирующей ступени ДЗ
3.5. Вероятности ложных действий ступеней дистанционных защит
3.6. Варианты настройки ступеней дистанционной релейной защиты
3.7. Экономическое обоснование соотношения между отказами срабатывания и излишними действиями ступеней дистанционных релейных защит
3.8. Выводы по третьей главе
ГЛАВА 4. ПРИМЕНЕНИЕ КРИТЕРИЯ ТЕХНИЧЕСКОГО ЭФФЕКТА И
ЕГО СОСТАВЛЯЮЩИХ ДЛЯ НАСТРОЙКИ СТУПЕНЕЙ ДИСТАНЦИОННОЙ ЗАЩИТЫ ЛИНИЙ ПРИМЕРЫ РАСЧЕТА
4.1. Подготовка данных для расчета
4.2. Расчеты и анализ технической эффективности первой ступени ДЗ ,
4.3. Технический эффект и техническая эффективность второй ступени Д3,
4.4. Расчет вероятностей излишних действий резервирующей ступени ДЗ ,
4.5. Вывод по главе
ЗАКЛЮЧЕНИЕ
СПИСОК ЛИТЕРАТУРЫ


Получен инженерный аппарат в виде формул и алгоритмов, позволяющий просто определять наилучшие оптимальные уставки ДЗ путем задания их значений и определения критерия максимального эффекта для первой ступени, минимального значения излишних действий для второй и третьей ступени, а также вычислять техническую эффективность оптимального варианта как количественную оценку качества каждой ступени. Благодаря объективной оценки качества каждой ступени получена практическая возможность отойти от жесткости требований руководящих указаний. Так, уставки вторых ступеней можно выбирать, исходя из чувствительности, проверяя наличие излишних действий, а по критерию технической эффективности наличие ухудшения качества. Вследствие наличия обходных связей уставки по времени третьих резервирующих ступеней, приходится ограничивать волевым путем. Разработанный алгоритм вычисления вероятности излишних действий в таких случаях позволяет по минимуму этой вероятности выбрать оптиматьный вариант, а по критерию технической эффективности оценить качество этого оптимального варианта. Благодаря разработанному алгоритму учета экономического соотношения удельных весов отказов срабатывания и излишних действий более точными и объективными становятся все предложенные критерии и алгоритмы. Предложенные методика и алгоритмы могут быть использованы в соответствующих проектных и научноисследовательских организациях, также в вузах электроэнергетического профиля. Проведена проверка разработанного критериев технической эффективности, рекомендаций и методики для реального сетевого района Тюменской энергосистемы. Результаты работы использованы в учебном процессе Томского политехнического университета, на предприятии Филиала ОАО СО ЕЭС Томское РДУ подтверждено актами об использовании результатов. Основные положения диссертационной работы докладывались на Всероссийской научной конференции молодых ученых Наука. Технологии. Инновации г. Новосибирск г. Международной научнопрактической конференции студентов, аспирантов и молодых ученых Современные техника и технологии г. Томск, гг. Всероссийская научнопрактическая конференция Научная инициатива иностранных студентов и аспирантов российских вузов г. Томск, , гг. Всероссийская научнотехническая конференция Энергетика экология, надежность, безопасность г. По направлению диссертационной работы автором опубликовано работы, в том числе 3 статьи в рецензируемых периодических изданиях по перечню ВАК статей в виде материалов докладов конференций 1 патент на изобретение. Диссертационная работа состоит из введения, четыре главы, заключения, списка использованных источников из наименований и приложения, содержит рисунков, 6 таблиц. Общий объем диссертации 4 страниц. В завершение данного раздела, автор хотел выразить искреннюю благодарность научному руководителю Шмойлову и сотрудникам кафедры электроэнергетических систем энергетического института Томского политехнического университета за поддержку, советы и помощь Ю. С. Боровикову, В. Н. Копьеву, и др. ГЛАВА 1. Производство, распределение и потребление электрической энергии обеспечивается совокупностью элементов генераторов, трансформаторов, воздушных линий электропередачи, кабелей, электрических двигателей и т. ЭС. При проектировании и эксплуатации любой ЭС приходится считаться с возможностью возникновения в ней повреждений и ненормальных режимов работы. Наиболее распространенным и в то же время наиболее опасным видом повреждений в них являются короткие замыкания КЗ, а ненормальными являются асинхронные и неполнофазные режимы, броски токов включения двигателей, трансформаторов и автотрансформаторов, перегрузки оборудования и сетей. При повреждениях и ненормальных режимах работы через элементы ЭЭС проходят токи, превышающие длительно допустимые для них значения. Это приводит к возникновению в ЭЭС аварийных ситуаций, под которыми обычно понимаются вынужденные нарушения нормальной работы всей ЭЭС или ее части, сопровождающиеся определенным недоотпуском энергии потребителям, недопустимым ухудшением ее качества, разрушением оборудования или режима ЭЭС. Для каждой ЭЭС самой важной задачей является обеспечение бесперебойного электроснабжения потребителей, поэтому следует стремиться организовать безаварийную работу сети. Предотвращение возникновения аварий или их развития при повреждениях в ЭЭС может быть обеспечено путем быстрого отключения поврежденного элемента.
