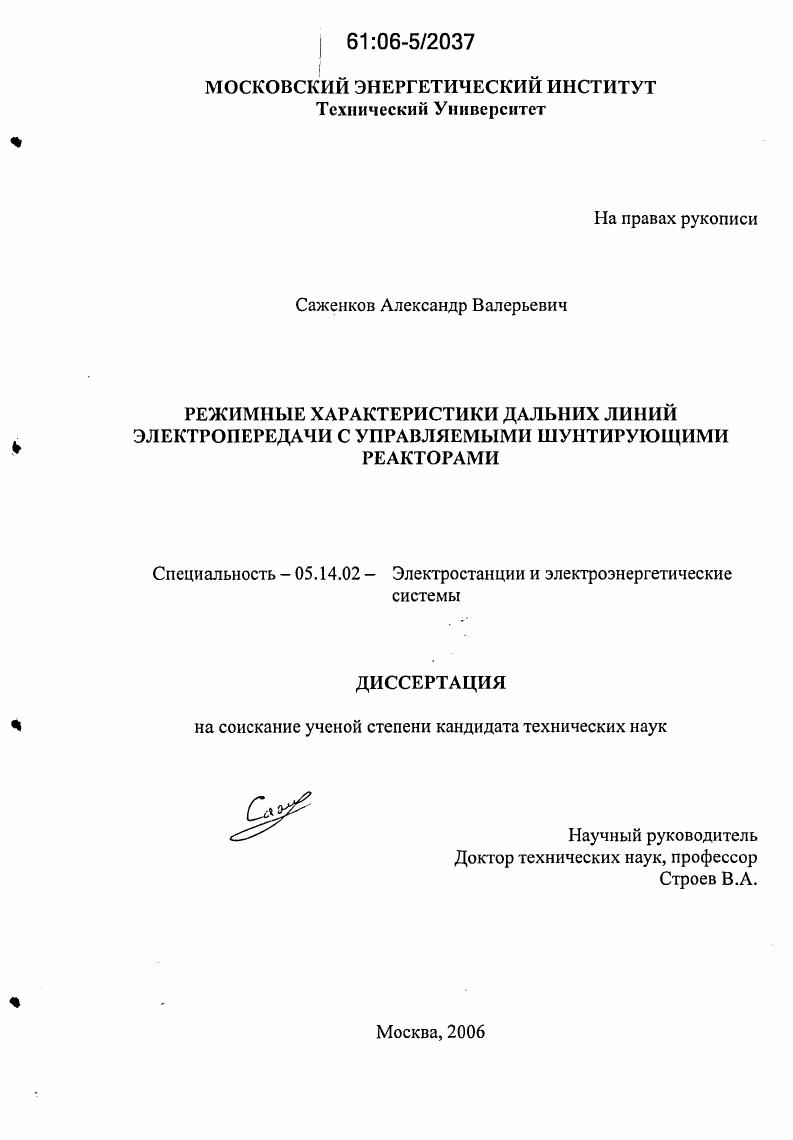

Режимные характеристики дальних линий электропередачи с управляемыми шунтирующими реакторами

• Автор: Саженков, Александр Валерьевич
• Шифр специальности: 05.14.02
• Научная степень: Кандидатская
• Год защиты: 2006
• Место защиты: Москва
• Количество страниц: 154 с. : ил.

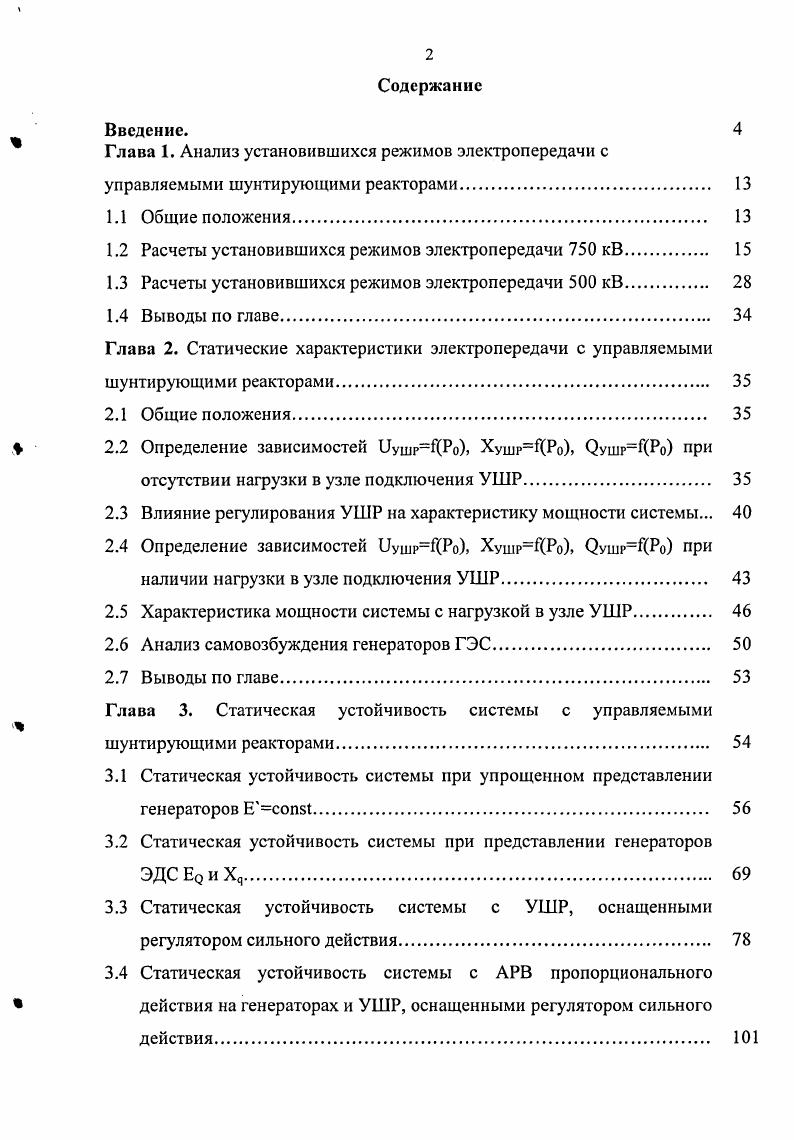

Содержание
Введение.

Глава 1. Анализ установившихся режимов электропередачи с

управляемыми шунтирующими реакторами

1.1 Общие положения.

1.2 Расчеты установившихся режимов электропередачи 0 кВ.

1.3 Расчеты установившихся режимов электропередачи 0 кВ.

1.4 Выводы по главе.

Глава 2. Статические характеристики электропередачи с управляемыми шунтирующими реакторами.

2.1 Общие положения.

2.2 Определение зависимостей иушРо, ХуШрРо, ОушрГРо при

отсутствии нагрузки в узле подключения УШР
2.3 Влияние регулирования УШР на характеристику мощности системы.
2.4 Определение зависимостей иУШрА1Ро, ХуШрРо, РушрГРо при наличии нагрузки в узле подключения УШР.
2.5 Характеристика мощности системы с нагрузкой в узле УШР
2.6 Анализ самовозбуждения генераторов ГЭС
2.7 Выводы по главе.
Глава 3. Статическая устойчивость системы с управляемыми шунтирующими реакторами.
3.1 Статическая устойчивость системы при упрощенном представлении генераторов Есоп1
3.2 Статическая устойчивость системы при представлении генераторов ЭДСЕдиХ,,.
3.3 Статическая устойчивость системы с УШР, оснащенными регулятором сильного действия.
3.4 Статическая устойчивость системы с АРВ пропорционального
действия на генераторах и УШР, оснащенными регулятором сильного
действия.

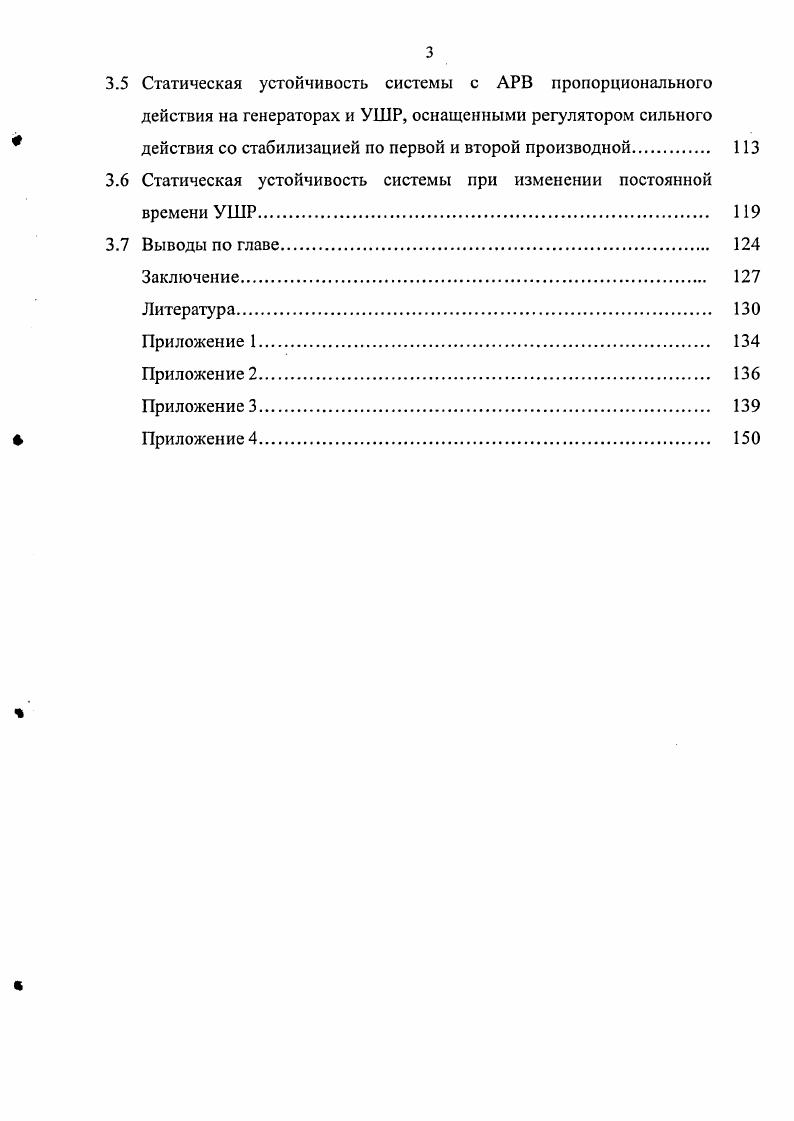

3.5 Статическая устойчивость системы с АРВ пропорционального
действия на генераторах и УШР, оснащенными регулятором сильного
действия со стабилизацией по первой и второй производной.
3.6 Статическая устойчивость системы при изменении постоянной
времени УШР
3.7 Выводы по главе.
Заключение.
Литература


Проведена оценка пропускной способности линий электропередачи 0 и 0 кВ с УШР при их астатическом регулировании по отклонению напряжения. Определены статические характеристики электропередачи 0 кВ при конечных коэффициентах усиления регулятора УШР по отклонению напряжения. Метод синтеза регулятора УШР развит на обобщение выбора параметра режима, используемого для стабилизации применительно к рассматриваемой электропередаче 0 кВ. Определено и показано влияния быстродействия УШР на статическую устойчивость системы в различных режимах. Результаты работы могут использоваться в проектных, научно-исследовательских и электротехнических организациях при решении задач проектирования дальних линий электропередачи, расчетов статической устойчивости электрических систем, создания систем регулирования управляемых устройств компенсации реактивной мощности различных классов напряжения. Во введении кратко приводится современное состояние вопроса и характеризуется актуальность темы, сформулированы цели и задачи исследования, отражена новизна и практическая ценность, дается краткое содержание диссертации. В первой главе рассматриваются установившиеся режимы простейшей системы ЭЭС, содержащей удаленную ГЭС, гибкую электропередачу СВН с двумя участками, между которыми установлены управляемые шунтирующие реакторы, шины приемной системы. Определяются возможные ограничения по уровням напряжения в промежуточных точках участков электропередачи, а также их учет применительно к управлению УШР. Определяется возможное увеличение пропускной способности линий электропередачи 0 и 0 кВ за счет применения УШР с учетом их конечного диапазона изменения мощности. Во второй главе рассматриваются статические характеристики электропередачи 0 кВ при конечных коэффициентах усиления регулятора УШР по отклонению напряжения. Проводится анализ самовозбуждения генераторов ГЭС в нормальных режимах и в режимах одностороннего включения электропередачи. В третьей главе рассматриваются вопросы статической устойчивости системы с УШР. Решается задача синтеза структуры стабилизации и выбора настроечных параметров САР УШР для улучшения статической устойчивости и демпфирования электромеханических колебаний в системе. Определяется влияние быстродействия УШР на статическую устойчивость системы в различных режимах. В приложениях приведены основные исходные данные, некоторые результаты расчетов, а также выражения частных производных, входящих в состав характеристического определителя системы. Диссертация состоит из введения, трех глав, заключения, списка литературы и 4-х приложений. Диссертационная работа изложена на 4 страницах текста, содержит рисунка, таблиц. Глава 1. Анализ установившихся режимов протяженных линий электропередачи СВН является актуальной задачей всех крупных электроэнергетических систем, имеющих обширную территорию, и требует учета волновых свойств. Так в [] отмечается, что каждый установившийся режим линии электропередачи характеризуется параметрами, соотношения между которыми существенно зависят от длины линии электропередачи, передаваемой активной мощности, ее номинального напряжения, наличия на линии промежуточных подстанций и др. Если передаваемая по линии СВН мощность меньше натуральной, и длина электропередачи меньше полуволны, то в линии будет иметь место избыток реактивной мощности и ее потоки будут направлены из линии [2,3,5,]. Это может приводить к повышению уровней напряжения, которое может превосходить наибольшее рабочее и кратковременно допустимое значения. Повышенные уровни напряжения отрицательно сказываются на работе электрооборудования, вызывая его ускоренное старение, а также могут привести его к выходу из строя. Поэтому в режимах малых нагрузок необходимо ограничивать потоки реактивной мощности из линии. Для этого используются, как правило, шунтирующие реакторы, однако, как отмечалось ранее, их эффективность применения снижается с точки зрения увеличения пропускной способности и компенсации реактивной мощности в широком диапазоне рабочих режимов. Эффективно решить указанную проблему можно при помощи управляемых шунтирующих реакторов.
