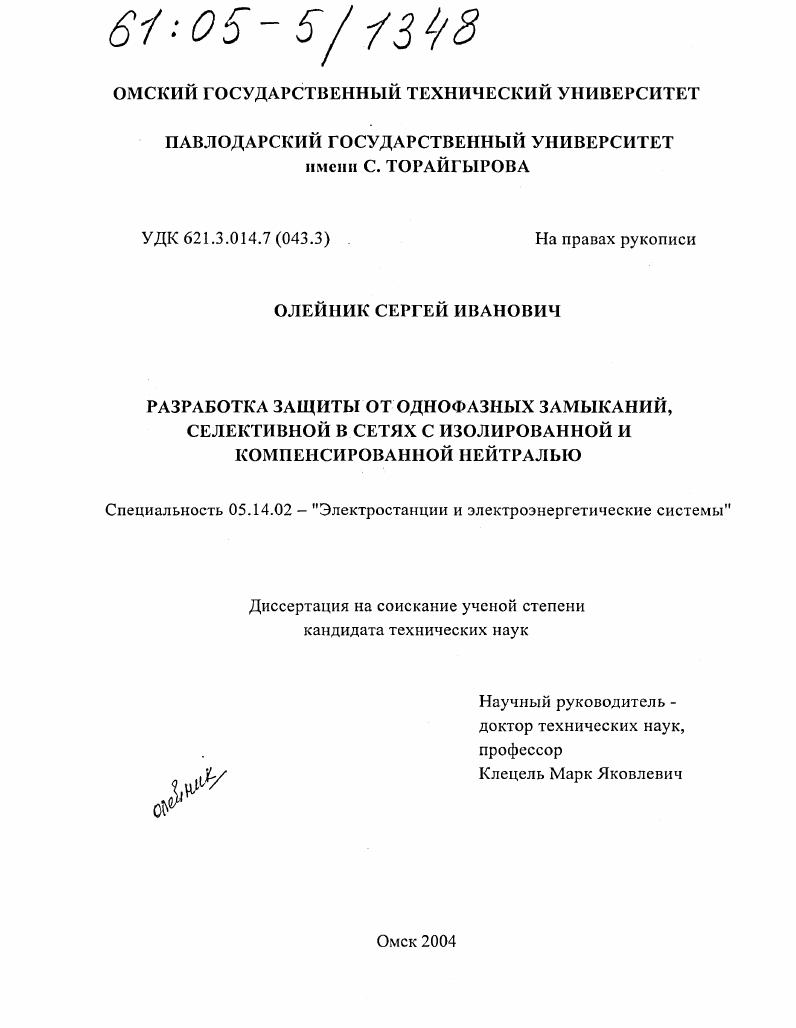

Разработка защиты от однофазных замыканий, селективной в сетях с изолированной и компенсированной нейтралью

• Автор: Олейник, Сергей Иванович
• Шифр специальности: 05.14.02
• Научная степень: Кандидатская
• Год защиты: 2004
• Место защиты: Омск
• Количество страниц: 129 с. : ил.

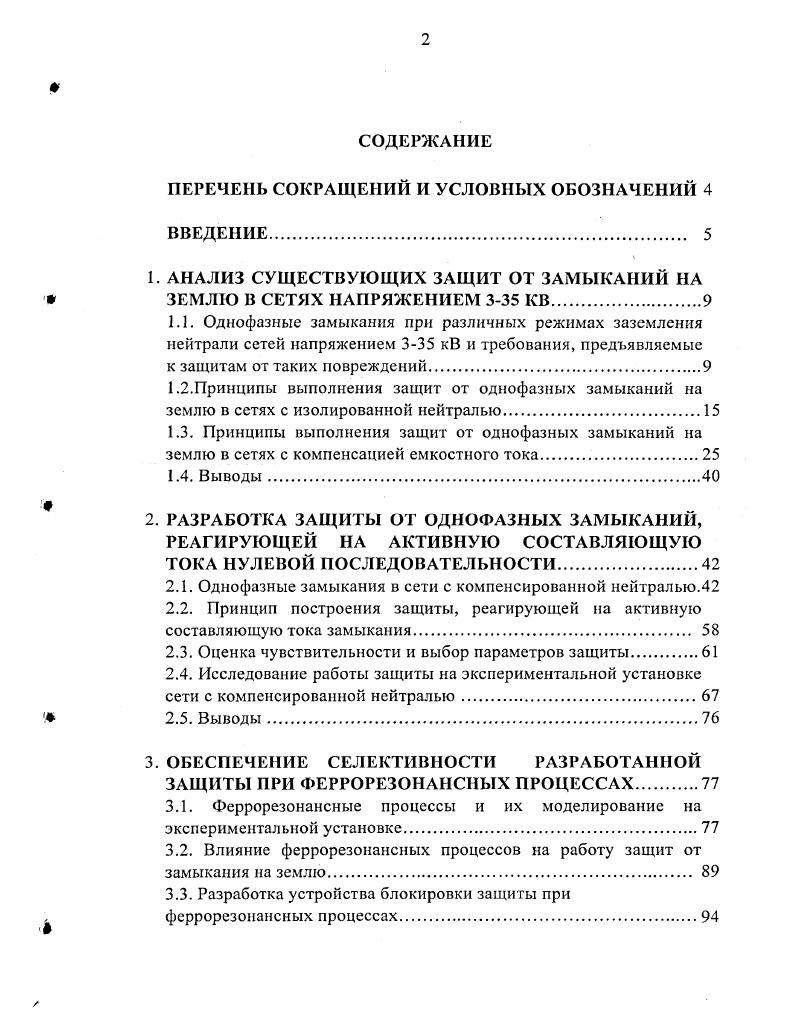

СОДЕРЖАНИЕ

ПЕРЕЧЕНЬ СОКРАЩЕНИЙ И УСЛОВНЫХ ОБОЗНАЧЕНИЙ 4 ВВЕДЕНИЕ

1. АНАЛИЗ СУЩЕСТВУЮЩИХ ЗАЩИТ ОТ ЗАМЫКАНИЙ НА ЗЕМЛЮ В СЕТЯХ НАПРЯЖЕНИЕМ 3 КВ

1.1. Однофазные замыкания при различных режимах заземления нейтрали сетей напряжением 3 кВ и требования, предъявляемые к защитам от таких повреждений.
1.2.Принципы выполнения защит от однофазных замыканий на землю в сетях с изолированной нейтралью.
1.3. Принципы выполнения защит от однофазных замыканий на землю в сетях с компенсацией емкостного тока
1.4. Выводы
2. РАЗРАБОТКА ЗАЩИТЫ ОТ ОДНОФАЗНЫХ ЗАМЫКАНИЙ, РЕАГИРУЮЩЕЙ НА АКТИВНУЮ СОСТАВЛЯЮЩУЮ ТОКА НУЛЕВОЙ ПОСЛЕДОВАТЕЛЬНОСТИ.

2.1. Однофазные замыкания в сети с компенсированной нейтралью.

2.2. Принцип построения защиты, реагирующей на активную составляющую тока замыкания

2.3. Оценка чувствительности и выбор параметров защиты.

2.4. Исследование работы защиты на экспериментальной установке сети с компенсированной нейтралью.
2.5. Выводы
3. ОБЕСПЕЧЕНИЕ СЕЛЕКТИВНОСТИ РАЗРАБОТАННОЙ
ЗАЩИТЫ ПРИ ФЕРРОРЕЗОНАНСНЫХ ПРОЦЕССАХ
3.1. Феррорезонансные процессы и их моделирование на экспериментальной установке.
3.2. Влияние феррорезонансных процессов на работу защит от замыкания на землю.
3.3. Разработка устройства блокировки защиты при феррорезонансных процессах
3.4. Выводы
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ


Современные энергетические системы и комплексы и управление ими" Южно-Российский государственный технический университет (Новочеркасский политехнический институт), (г. Новочеркасск, г. Электрические станции и автоматизация энергосистем" Павлодарского государственного университета им. С. Торайгырова (г. Павлодар, г. Публикации. Содержание диссертации нашло отражение в работах, в том числе 5 патентах на изобретение Республики Казахстан. Структура и объем работы. Диссертация состоит из введения, трех глав и заключения, которые изложены на 4 страницах машинописного текста, иллюстрируются рисунками и 2 таблицами, списка литературы из 2 наименований и четырех приложений, относящихся к практической реализации и внедрению результатов работы. Распределительные сети напряжением 3- кВ работают с изолированной нейтралью или с нейтралью, заземленной через дугогасящий реактор //. Согласно //, сети работающие с изолированной нейтралью, должны иметь емкостные токи замыкания на землю не более А при напряжении кВ и А при напряжении 6 кв. При больших емкостных токах, они переводятся в режим компенсации емкостной составляющей тока замыкания. Рассматриваемые сети, по требованиям, предъявляемым к защитам от замыканий на землю, можно разделить // на: допускающие работу при наличии однофазного замыкания в течение времени, необходимого для выявления места повреждения, и требующих его немедленного отключения по условиям техники безопасности. Первые имеют емкостные токи более 5 А, иногда менее (например, собственные нужды электростанций). В сетях второй группы питающих торфопредприятия, карьеры, рудники, замыкания на землю по условиям техники безопасности должны отключаться автоматически с минимальной выдержкой времени. Здесь к устройствам релейной защиты предъявляются более жесткие требования, так как от их надежной работы зависит жизнь людей. В настоящее время в сетях 3- кВ, собственных нужд электростанций //, в карьерных распределительных сетях /, /, в сетях угольных разрезов находит применение заземление нейтрали через высокоомный или низкоомный резистор / ч- /. С). Во втором случае параметры резистора выбираются такими, чтобы: 1а > 3,5 1с. При заземлении через высокоомный резистор работа сети невозможна в течении длительного времени, если полный ток замыкания на землю превышает предельно допустимые величины по условиям гашения дуги. Поэтому такое заземление может оказаться наиболее эффективным для сетей с емкостными токами менее 5- А и наиболее целесообразно в сетях с повышенными требованиями к безопасности /, /. Использование низкоомного заземления даст возможность получить токи в месте замыкания порядка десятка и даже тысяч ампер. Это обеспечивает устойчивость функционирования простейших устройств релейной защиты, ведет к снижению перенапряжений при дуговых замыканиях на землю за счет полного разряда емкости сети за полупериод промышленной частоты; исключается возможность возникновения феррорезонансных процессов, приводящих к повреждениям трансформаторов напряжения, практически исчезает возможность ложного срабатывания защит неповрежденных присоединений при ликвидации однофазного замыкания на землю. Однако, организация низкоомного заземления ведет к увеличению полного тока замыкания в месте повреждения изоляции (в нарушение одного из основных требований //). Поэтому такой способ заземления в некоторых случаях нашел применение только на электростанциях. Возникновение и существование однофазного замыкания на землю в сетях с изолированной или компенсированной нейтралью непосредственно на {заботу потребителей не влияет, так как треугольник векторов междуфазных напряжений остается неизменным. Поэтому допускается работа с однофазным замыканием в течение некоторого времени (до 2-х часов //). Однако, чем быстрее оно будет ликвидировано, тем меньше вероятность его перехода в опасное многофазное короткое замыкание (КЗ). Учитывая это, а также несовершенство способов отыскания места повреждения путем поочередного отключения элементов сети, в настоящее время рассматриваемые сети оснащаются защитными устройствами, действующими обычно на сигнал. Их использование существенно сокращает время ликвидации повреждения.
