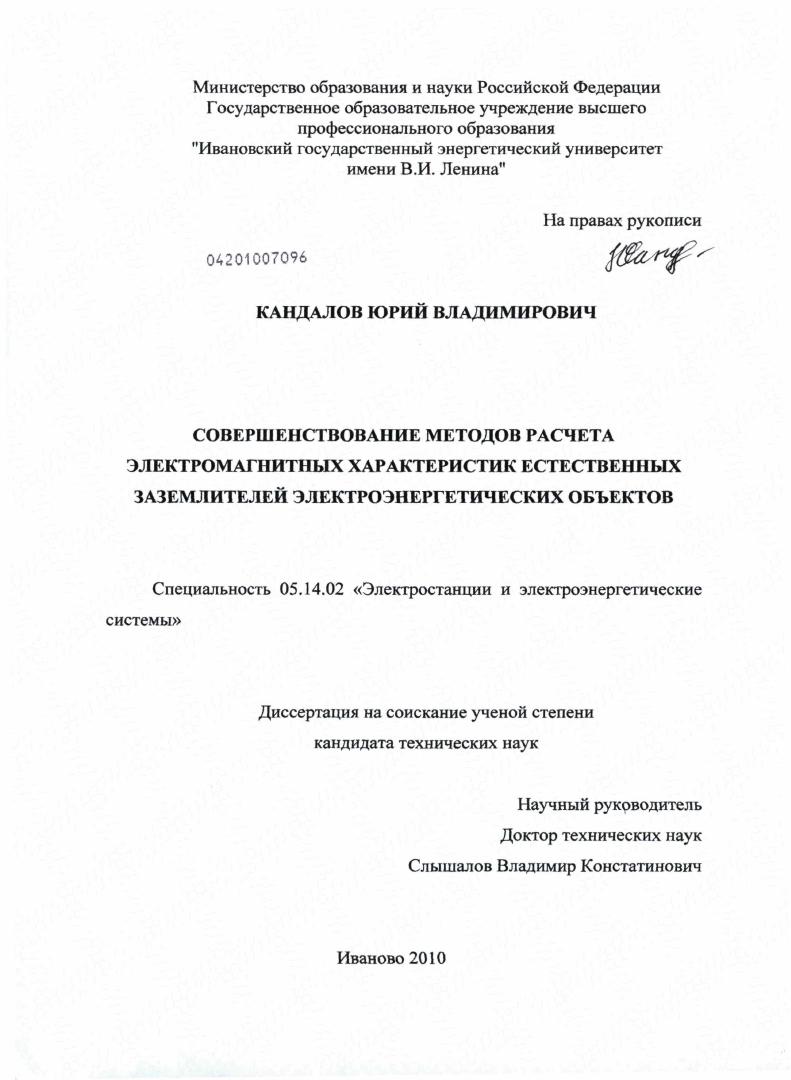

Совершенствование методов расчета электромагнитных характеристик естественных заземлителей электроэнергетических объектов

• Автор: Кандалов, Юрий Владимирович
• Шифр специальности: 05.14.02
• Научная степень: Кандидатская
• Год защиты: 2010
• Место защиты: Иваново
• Количество страниц: 129 с. : ил.

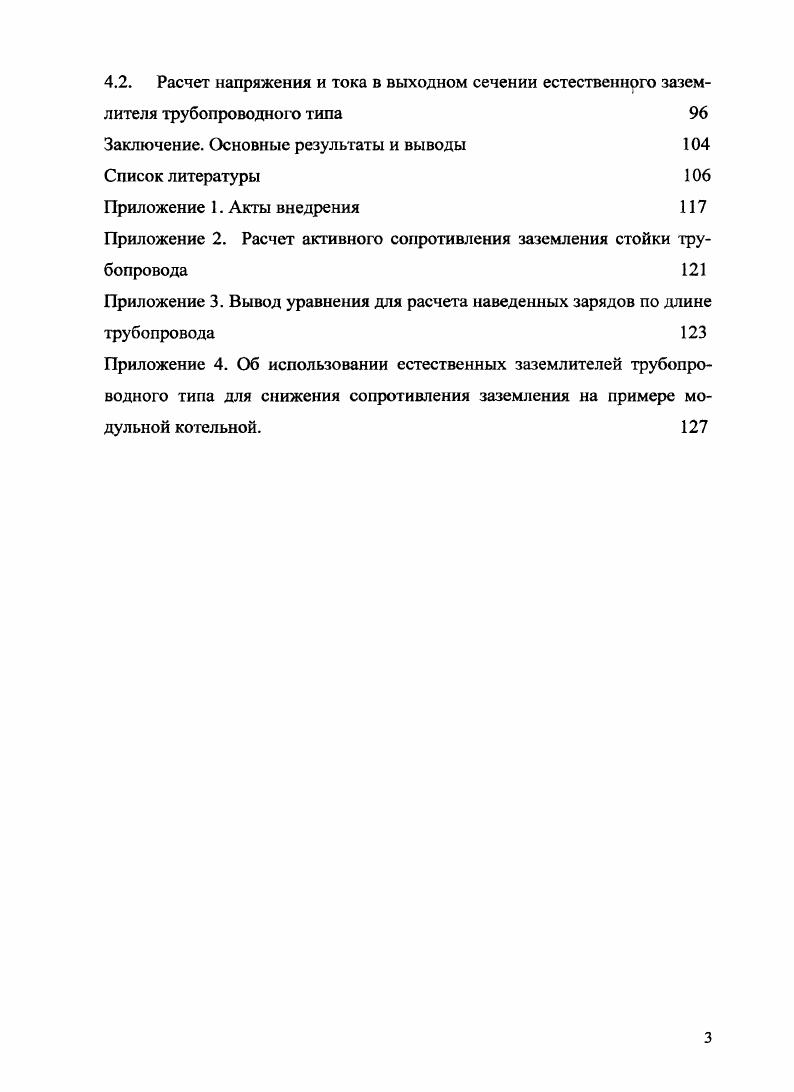

СОДЕРЖАНИЕ
Введение
1. Глава 1. Физикоматематические основы моделирования естественных заземлителей трубопроводного типа

1.1. Состояние вопроса. Задачи исследования

1.2. Расчет электрических параметров естественных заземлителей трубопроводного типа подземной прокладки
2. Глава 2. Оценка параметров наведенных токов, протекающих в заземлителях при грозовых разрядах
2.1. Оценка параметров импульса наведенного тока при ударе молнии вблизи воздушной линии электропередачи
2.2. Расчет наведешшх зарядов при ударе молнии в землю вблизи естественного заземлителя трубопроводного типа
3. Глава 3. Расчет электромагнитных параметров естественных заземлителей трубопроводного типа при надземной прокладке и разработка математических моделей электромагнитных процессов в них при синусоидальном токе

3.1. Расчет продольных параметров естественных заземлителей трубопроводного типа

3.2. Расчет поперечных параметров естественных заземлителей трубопроводного типа

3.3. Математические модели электромагнитных процессов в системе трубопровод земля при синусоидальном токе
4. Глава 4. Расчет электромагнитных параметров естественных заземлителей трубопроводного типа и разработка математических моделей импульсных электромагнитных процессов в них
4.1. Расчет напряжения на входе цепной модели естественного заземлителя трубопроводного типа
4.2. Расчет напряжения и тока в выходном сечении естественного заземлителя трубопроводного типа
Заключение. Основные результаты и выводы
Список литературы


Аналогичная ситуация характерна для прокладки электрических кабелей по эстакадам и в кабельных каналах. Аналогичным образом формулируются в «Инструкции по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» (Утверждено Приказом Министерства энергетики России от июня г. N 0) рекомендации по совместному использованию искусственных и естественных заземлителей с дополнительными указаниями по объединению разделенных по технологическим соображениям заземлителей с помощью системы уравнивания потенциалов (ПУЭ п. Необходимо также указать на опасные ситуации, обусловленные грозовой деятельностью (прямые удары молнии и индукционные наводки), авариями в электрических системах и цепях, работой молниеотводов и промышленных заземлителей, падением проводов воздушных линий электропередач (далее ВЛЭП) на трубопроводы наружной прокладки и рядом других причин, связанных с иными неконтролируемыми проявлениями электромагнитной энергии. ВЛЭП и их падении на трубопроводы и т. Таким образом, современные заземляющие системы, относительно входящих в них естественных заземлителей трубопроводного типа, независимо от назначения последних, являются, во-первых, системой защиты от опасных проявлений электричества, когда рассеивают электромагнитную энергию нештатных режимов и событий на трубопроводных участках, и, во-вторых, когда включают в себя трубопроводы как рабочей элемент, совершенствуют свои функциональные свойства. По статистике промышленных аварий, официально публикуемой Госгортехнадзором России, около % разрывов газопроводов сопровождаются пожарами; в распределенных газопроводах воспламенением сопровождаются % утечек, в % случаев происходит взрыв. АКХ им. Памфилова, Госгортехнадзора России, Госстроя России и ряда газораспределительных хозяйств России при координации ЗАО «Полимергаз», согласованным с Госгортехнадзора России (письмо от г. ГУГПС МЧС России, письмо от г. Следует также оценить влияние на газопроводы и газораспределительное оборудование грозовой деятельности (прямые удары молний и индукционные наводки), аварий в электрических системах и цепях, работы молниеотводов и промышленных заземлителей, падение проводов ВЛЭП на газопроводы и ряд других ситуаций. Челябинск на улице Б. Хмельницкого, при замыкании оголенного электрического кабеля возник пожар на газопроводе низкого давления диаметром мм, на теле трубы возникло сквозное отверстие. Ряд аналогичных примеров можно продолжить, сказанное относится и к трубопроводам другого назначения (воды, горючих жидкостей, пневматической почты и т. Параметры и характеристики наиболее распространенных элементов ЗС - протяженных стержневых заземлителей и скважинного протяженного заземлителя рассчитаны в диссертационной работе Ю. А. Киселевой [3]. Предложенный там метод расчета стержневого заземлителя разработан при использовании допущения Ь»г3, где Ь - величина заглубления, г3 — радиус заземлителя, т. Ь ~ г3, что характерно для трубопроводов, проложенных в грунте вблизи границы раздела воздух - грунт, он позволяет получить лишь оценочные результаты. А так как метод разрабатывался для исследования волновых процессов в однородных заземлителях и грунтах, затруднительным является его применение в задачах с регулярными поперечными утечками, неоднородными средами и параметрами Ь и г3 изменяющимися по длине заземлителя. Указанные области практического интереса к параметрам и режимам функционирования трубопроводных участков заземляющих систем энергетических объектов и промышленных объектов любого другого назначения определяют актуальность выбранной темы исследования. Объект исследования - естественные заземлители электроэнергетических объектов в форме трубопроводов различного назначения. Предмет исследования - электромагнитные процессы в естественных заземлителях трубопроводного типа, разработка методов расчета параметров и характеристик для протекающих в них режимах синусоидального и импульсного тока. Целью диссертации является совершенствование методов расчета электромагнитных характеристик естественных заземлителей электроэнергетических объектов в форме трубопроводов различного назначения.
