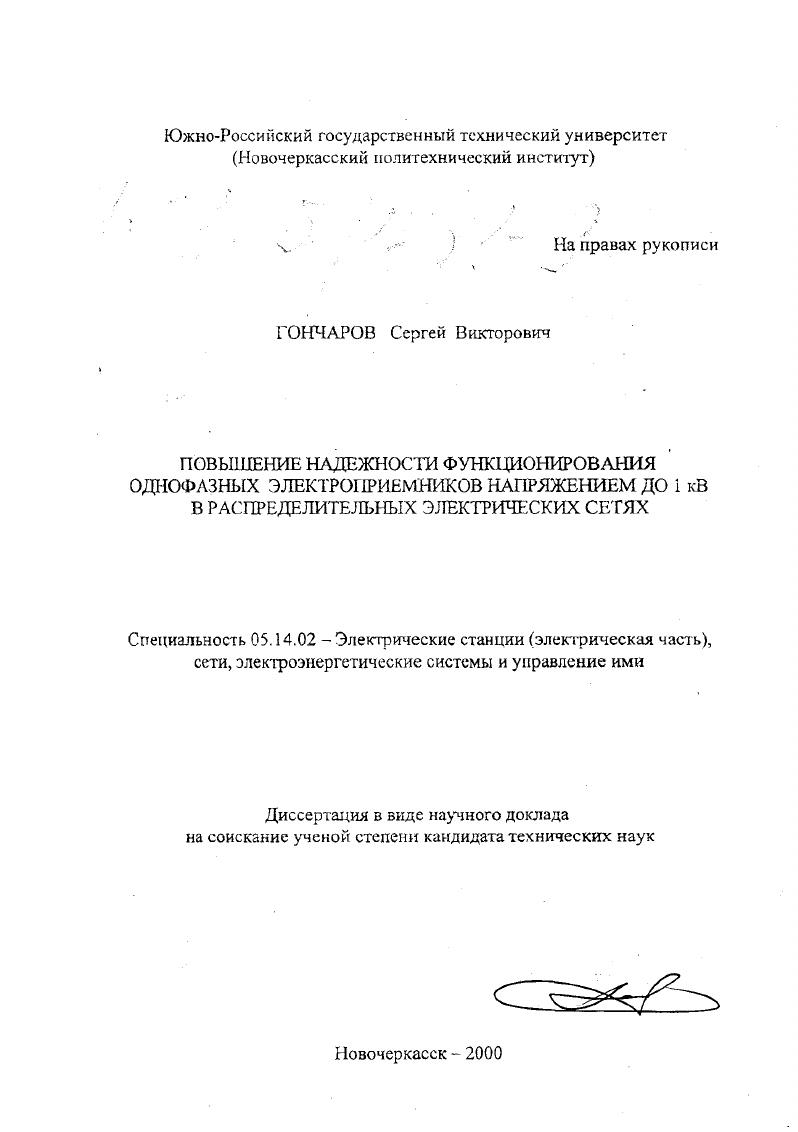

Повышение надежности функционирования однофазных электроприемников напряжением до 1 кВ в распределительных электрических сетях

• Автор: Гончаров, Сергей Викторович
• Шифр специальности: 05.14.02
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Новочеркасск
• Количество страниц: 28 с.; 20х14 см

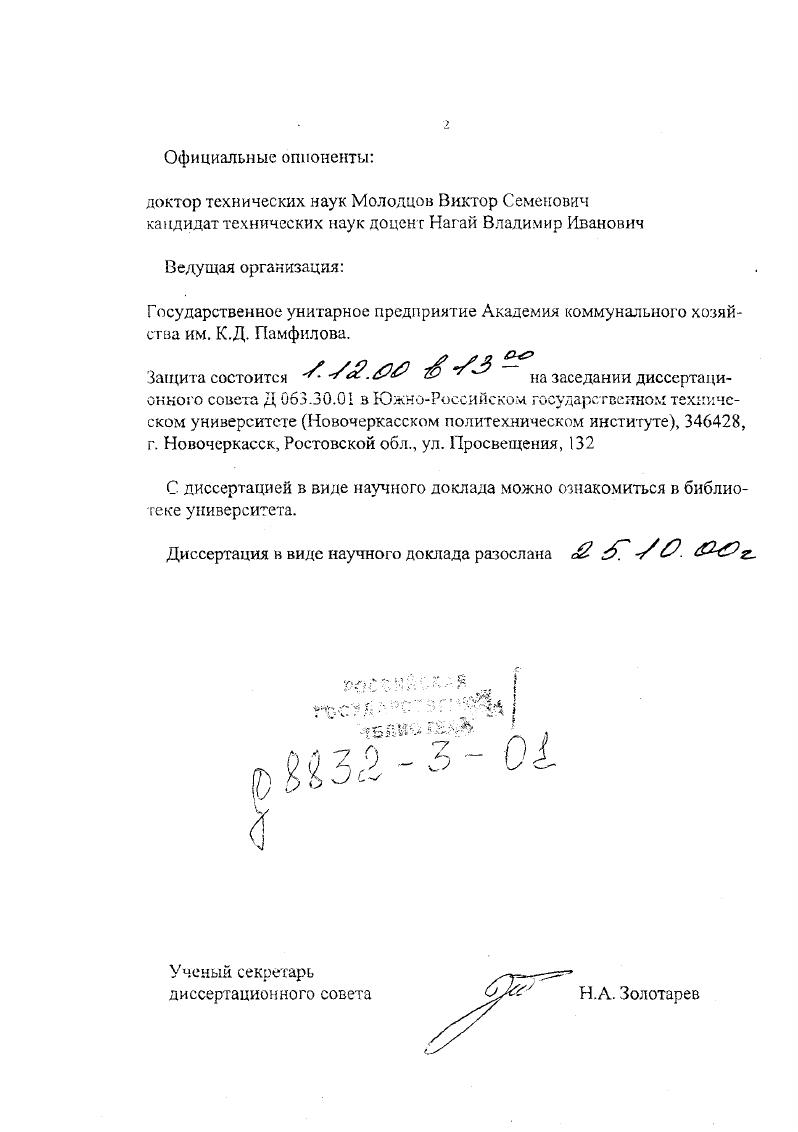

Официальные оппоненты

доктор технических наук Молодцов Виктор Семенович кандидат технических наук доцен г Нагай Владимир Иванович

Ведущая организация

Государственное унитарное предприятие Академия коммунального хозяйства им. К.Д. Памфилова.
он но го совета Д 3 в ЮжноРоссийском государственном техническом университете Новочеркасском политехническом институте, , г. Новочеркасск, Ростовской обл., ул. Просвещения,

С диссертацией в виде научного доклада можно ознакомиться в библиотеке университета.

Диссертация в виде научного доклада разослана о2 У

Ученый секретарь диссертационного совета

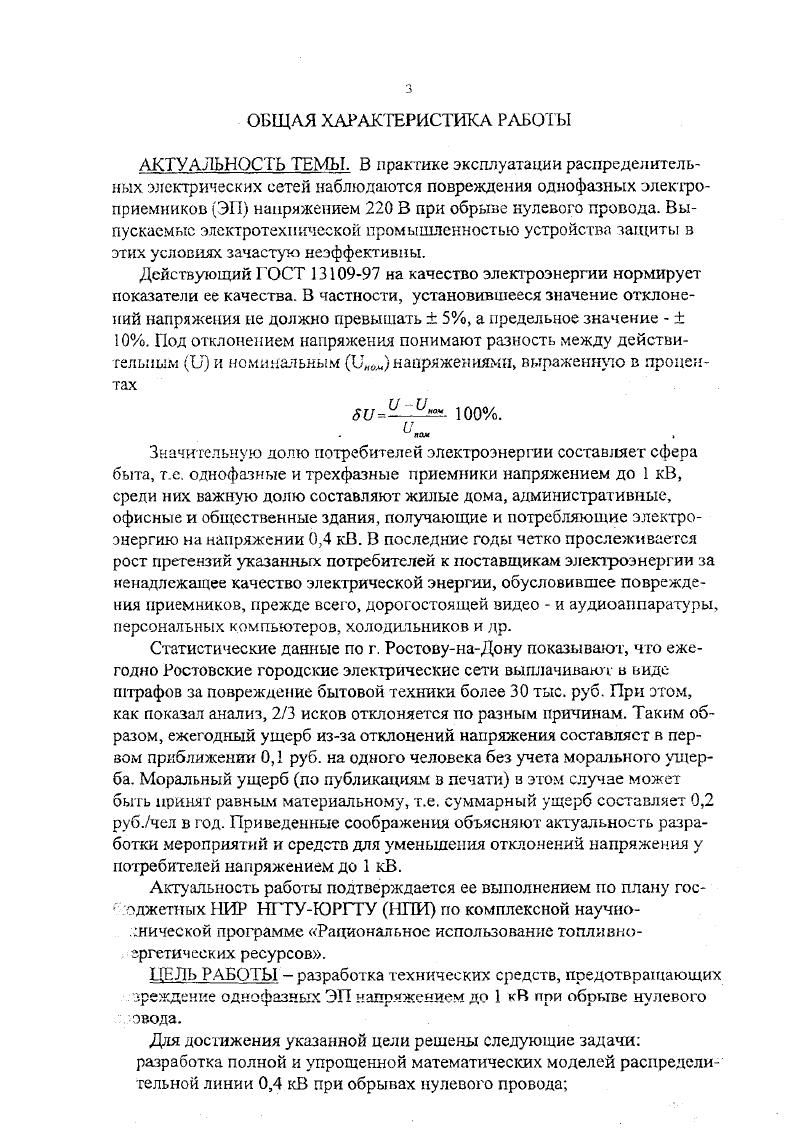

ОБЩАЯ ХАРАКТЕРИСТИКА РАБОТЫ

АКТУАЛЬНОСТЬ

Схема замещения воздушной линии
При решении с помощью персонального компьютера систему уравнений, записанных по методу узловых напряжений, удобно представить в матричной форме. В разработанной модели содержатся узлов земля принята за нулевой узел. С помощью разработанной модели были проанализированы 4 режима работы линии. Нормальный режим при симметричной нагрузке. Обрыв нулевого провода в начале линии при несимметричной нагрузке проводимости двух фаз одинаковы, третьей отличается в 2 раза при наличии внешних связей со смежными линями по нулевому проводу. То же при отсутствии внешних связей со смежными линиями но нулевому проводу. Обрыв нулевого провода с коротким замыканием фазного и нулевого проводов. Расчеты с помощью указанной модели показали, что выбором сопротивлений повторных заземлений и внешних связей со смежными линиями в режиме обрыва нулевого провода без КЗ на него одного из линейных проводов можно ограничить отклонения фазных напряжений до допустимых пределов. При практических расчетах можно использовать расчепгые выражения, полученные с помощью метода эквивалентного генератора. Рассмотрим ВЛ напряжением до I кВ, питающуюся от трехфазного трансформатора, например, со схемой соединения У У 0 рис 2. Линия защищена предохранителями Р. Известны сопротивления заземления , повторной заземления в конце линии Ипз. Уд Ув, Ус Нулевой провод имеет разрыв. В анализе использован метод эквивалентного генератора. В соответствии с ним делается разрыв в цепи повторного заземления и вычисляется ЭДС холостого хода по выражению рис. Уа, Ув , Ус комплексы полных проводимостей фаз.
