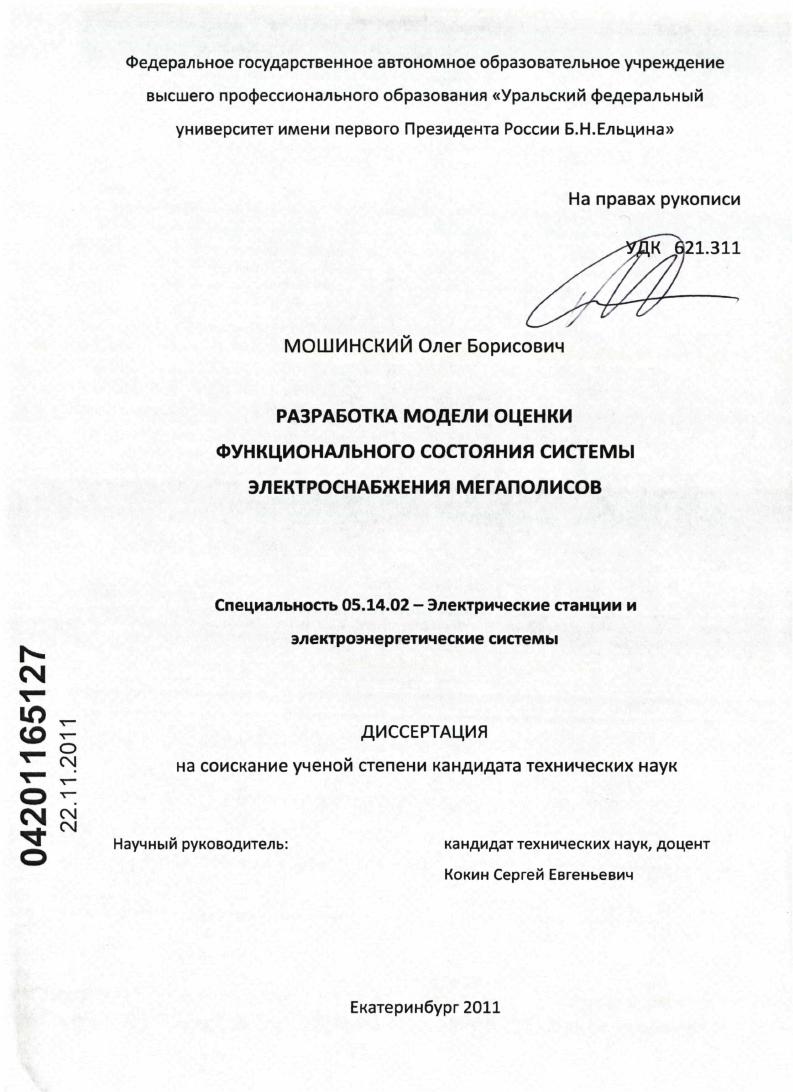

Разработка модели оценки функционального состояния системы электроснабжения мегаполисов

• Автор: Мошинский, Олег Борисович
• Шифр специальности: 05.14.02
• Научная степень: Кандидатская
• Год защиты: 2011
• Место защиты: Екатеринбург
• Количество страниц: 199 с. : ил.

ВВЕДЕНИЕ.

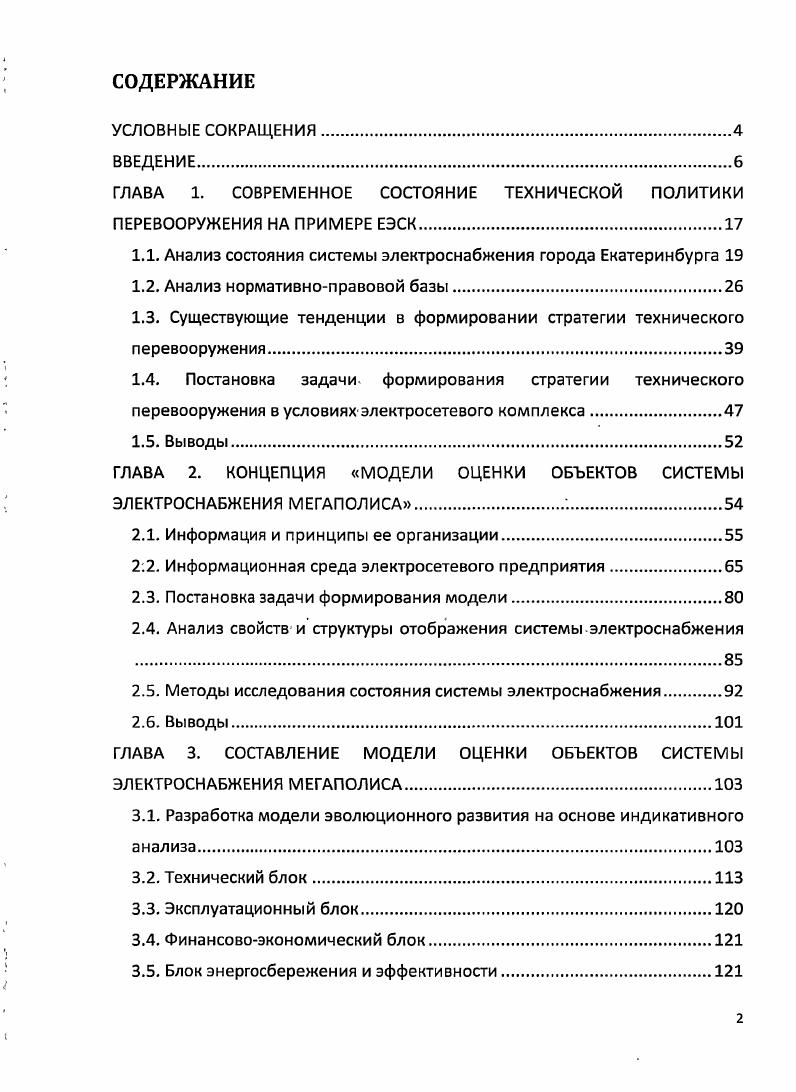

ГЛАВА 1. СОВРЕМЕННОЕ СОСТОЯНИЕ ТЕХНИЧЕСКОЙ ПОЛИТИКИ ПЕРЕВООРУЖЕНИЯ НА ПРИМЕРЕ ЕЭСК

1.1. Анализ состояния системы электроснабжения города Екатеринбурга

1.2. Анализ нормативноправовой базы

1.3. Существующие тенденции в формировании стратегии технического перевооружения.

1.4. Постановка задачи, формирования стратегии технического перевооружения в условиях электросетевого комплекса

1.5. Выводы.

ГЛАВА 2. КОНЦЕПЦИЯ МОДЕЛИ ОЦЕНКИ ОБЪЕКТОВ СИСТЕМЫ ЭЛЕКТРОСНАБЖЕНИЯ МЕГАПОЛИСА.

2.1. Информация и принципы ее организации.

. Информационная среда электросетевого предприятия.

2.3. Постановка задачи формирования модели

2.4. Анализ свойств и структуры отображения системы электроснабжения .
2.5. Методы исследования состояния системы электроснабжения
2.6. Выводы
ГЛАВА 3. СОСТАВЛЕНИЕ МОДЕЛИ ОЦЕНКИ ОБЪЕКТОВ СИСТЕМЫ ЭЛЕКТРОСНАБЖЕНИЯ МЕГАПОЛИСА
3.1. Разработка модели эволюционного развития на основе индикативного анализа.
3.2. Технический блок
3.3. Эксплуатационный блок.
3.4. Финансовоэкономический блок
3.5. Блок энергосбережения и эффективности.
3.6. Экологический блок
3.7. Выявление перспективных состояний объектов системы электроснабжения и разработка программы необходимого перевооружения и модернизации
3.8. Выводы

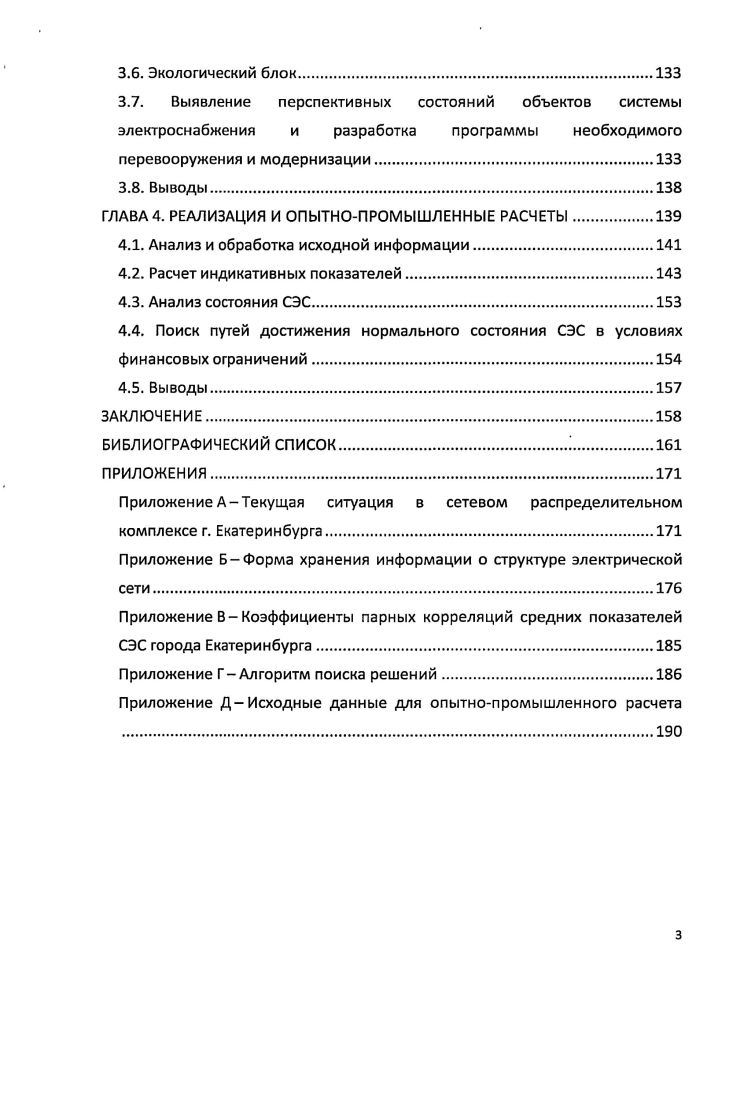

ГЛАВА 4. РЕАЛИЗАЦИЯ И ОПЫТНОПРОМЫШЛЕННЫЕ РАСЧЕТЫ
4.1. Анализ и обработка исходной информации
4.2. Расчет индикативных показателей.
4.3. Анализ состояния СЭС
4.4. Поиск путей достижения нормального состояния СЭС в условиях финансовых ограничений.
4.5. Выводы
ЗАКЛЮЧЕНИЕ.
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
ПРИЛОЖЕНИЯ.
Приложение АТекущая ситуация в сетевом распределительном
комплексе г. Екатеринбурга.
Приложение БФорма хранения информации о структуре электрической
Приложение ВКоэффициенты парных корреляций средних показателей
СЭС города Екатеринбурга.
Приложение Г Алгоритм поиска решений
Приложение ДИсходные данные для опытнопромышленного расчета .
УСЛОВНЫЕ СОКРАЩЕНИЯ
АВР автоматический ввод резерва
АИИС КУЭ автоматизированная измерительная система контроля и учета электроэнергии
АРПН автоматическое регулирование под нагрузкой
АСДУ автоматизированная система диспетчерского управления
АСУ автоматизированная система управления
АСУТП автоматизированная система управления технологическими процессами
АТ автотрансформатор
БД база данных
БКТП бетонная комплектная трансформаторная подстанция
БС большая система
В Л воздушная линия электропередачи
ВН высокое напряжение
ВОЛС волоконнооптическая линия связи
ИВК информационновычислительный комплекс
ИВКЭ информационновычислительный комплекс электроустановки
ИИК информационноизмерительный комплекс
ИК измерительный комплекс
ИС информационная система
КЗ короткое замыкание
КЛ кабельная линия электропередачи
КРУЭ комплектное элегазовое распределительное устройство
КТП комплектная трансформаторная подстанция
ЛЭП линия электропередачи
НН низкое напряжение
ннт наиболее нагретая точка
ОИК оперативноизмерительный комплекс
ОРУ открытое распределительное устройство
ОС оценивание состояния
ПА противоаварийная автоматика
ПС подстанция
пэс предприятие электрических сетей
РАС регистрация аварийных событий
РЗА релейная защита и автоматика
РМ расчетная модель
РП распределительный пункт
РПН регулирование под нагрузкой
РС распределительная электрическая сеть
РУ распределительное устройство
СЭС система электроснабжения
т трансформатор
ти телеизмерения
ткз ток короткого замыкания
тм телемертия
тн трансформатор напряжения
тп трансформаторный пункт
тт трансформатор тока
ТЭЦ теплоэлектроцентраль
цсои центра сбора и обработки информации
ЦУС центр управления сетями
эп электроприемники
ЭР энергораспределение
эс электрическая сеть
ээ электроэнергия
ээс электроэнергетическая система.
ВВЕДЕНИЕ


Оценка технического состояния электрооборудования и даже ЭС в целом не дает полной картины той ситуации, в которой находятся объекты исследования. В диссертационной работе упор сделан на динамику процессов, влияющих на работоспособность, надежность и безотказное функционирование системы электроснабжения. На каждый элемент ЭС одновременно оказывает воздействие множество факторов. Следует отметить, что некоторые из них имеют латентный характер. Степень влияния таких факторов неоднозначна и может быть установлена при сопоставлении с реальными замеренными величинами. Работа посвящена моделированию системы оценки технического состояния СЭС на базе многоуровневого подхода. Системаэлектроснабжения моделируется на основе графовой структуры, которая обеспечивает связность ее объектов, как топологическую, так и режимнотехнологическую. Оценка состоянияобъекта СЭС формируется в зависимости от занимаемого им иерархического уровня, который определяется его сущностью внутренней структурой и множеством субобъектов. Немаловажным аспектом формирования оценки являются избыточность и степень достоверности первичной информации об объекте, непосредственно влияющие на точность и полноту итогового результата. Определение перспективного состояния, а также эффективности какоголибо воздействия на систему электроснабжения осуществляется на основе ретроспективной информации путем экстраполяции. Предложен комплексный подход к определению первоочередных мер для поддержания и усовершенствования технического состояния СЭС с учетом влияния факторов, обусловленных различными причинами. Практическая ценность работы. Разработанные методы и созданные на их основе программы представляют интерес как для электросетевых компаний для анализа текущего состояния распределительных сетей и определения инновационных решений, так и для проектных организаций для решения вопросов развития районов электрических сетей, модернизации и перевооружения подстанций. Апробация работы. Разработанная модель оценки функционального состояния системы электроснабжения прошла апробацию в Екатеринбургской электросетевой компании ЕЭСК и была использована при разработке ее инвестиционной программы. На базе модуля оценивания технического состояния электрооборудования был проведен мониторинг девяти подстанций ЕЭСК, которые обеспечивают электроснабжение трех районов мегаполиса, и выработаны рекомендации по их реконструкции, и развитию. Программное обеспечение, интегрированное в разработанный на кафедре АЭС УрФУ программный комплекс , позволяет автоматизировать расчеты оценки технического состояния электрооборудования и повысить качество управленческих решений на предпроектном этапе, связанном с ремонтом и заменой, оборудования, реконструкцией подстанций и вводом новых энергообъектов. Екатеринбург, региональном семинаре ОДУ Урала и кафедры. Автоматизированные электрические системы, Екатеринбург, 8й региональной научнопрактической конференции Энергосберегающая техника и технологии, Екатеринбург, научнопрактических конференциях с международным участием Энергетика и электротехника, Екатеринбург, и др. Дортмунд, III международной i научнопрактической конференции Энергосистема управление, конкуренция, образование, Екатеринбург, Всероссийской научнотехнической конференции. Электроэнергия от получения . Томск, Всероссийской научнотехнической конференции Электроэнергетика глазами молоджи, Екатеринбург, . Публикации. Основные положения диссертации отражены в работах в том числе 4 работы в реферируемых изданиях ВАК. ГЛАВА 1. Системой электроснабжения населенного пункта является совокупность электрических станций, подстанций, линий электропередачи, которые обеспечивают электроэнергией технологические процессы потребителей. ИП жилых и промышленных зон. ЭП всехтехнологических типов потребителей расположенных на территории городов. Структурная схема системы электроснабжения города зависит от размера города и численности, населения. В соответствии с правилами и нормами города классифицируются в зависимости от численности населения, тыс.
