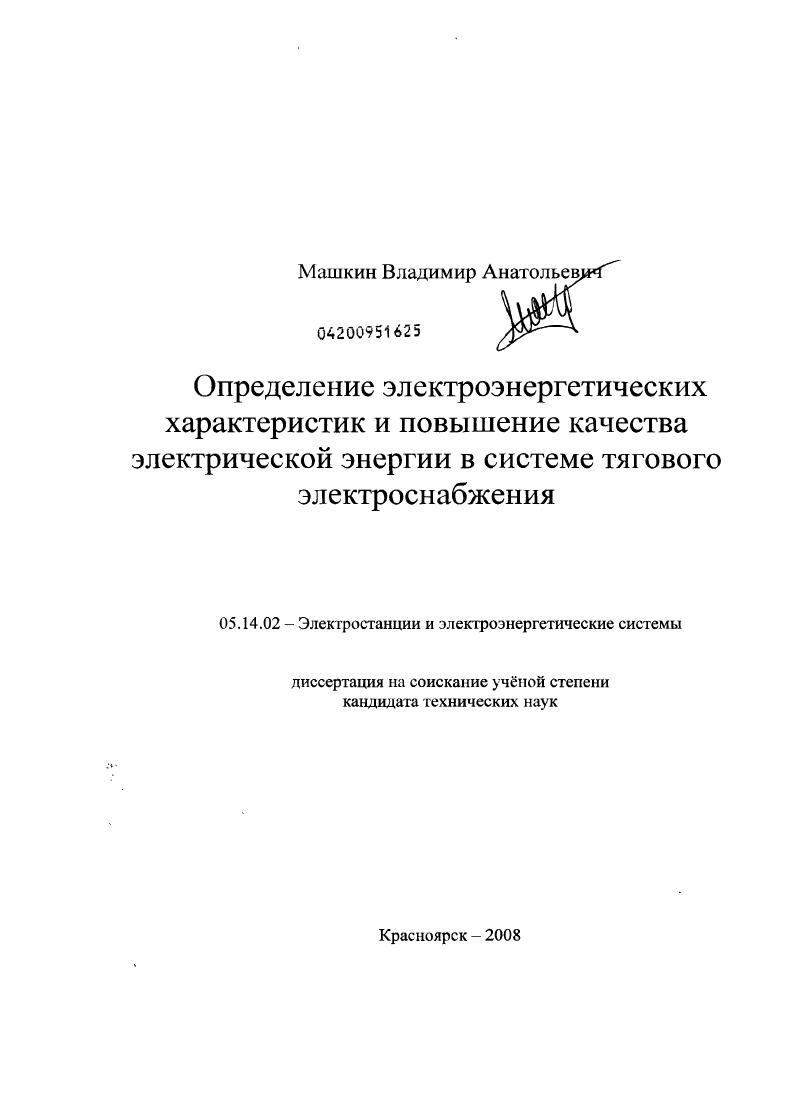

Определение электроэнергетических характеристик и повышение качества электрической энергии в системе тягового электроснабжения

• Автор: Машкин, Владимир Анатольевич
• Шифр специальности: 05.14.02
• Научная степень: Кандидатская
• Год защиты: 2008
• Место защиты: Красноярск
• Количество страниц: 152 с. : ил.

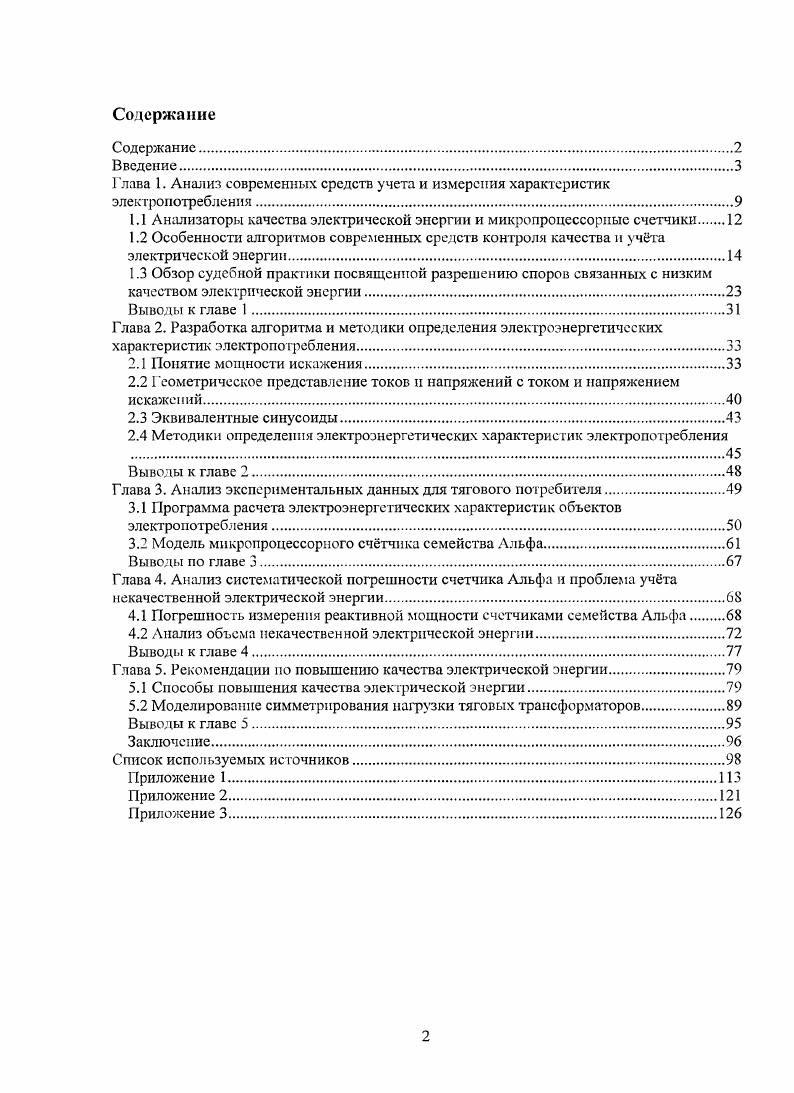

Содержание
Содержание

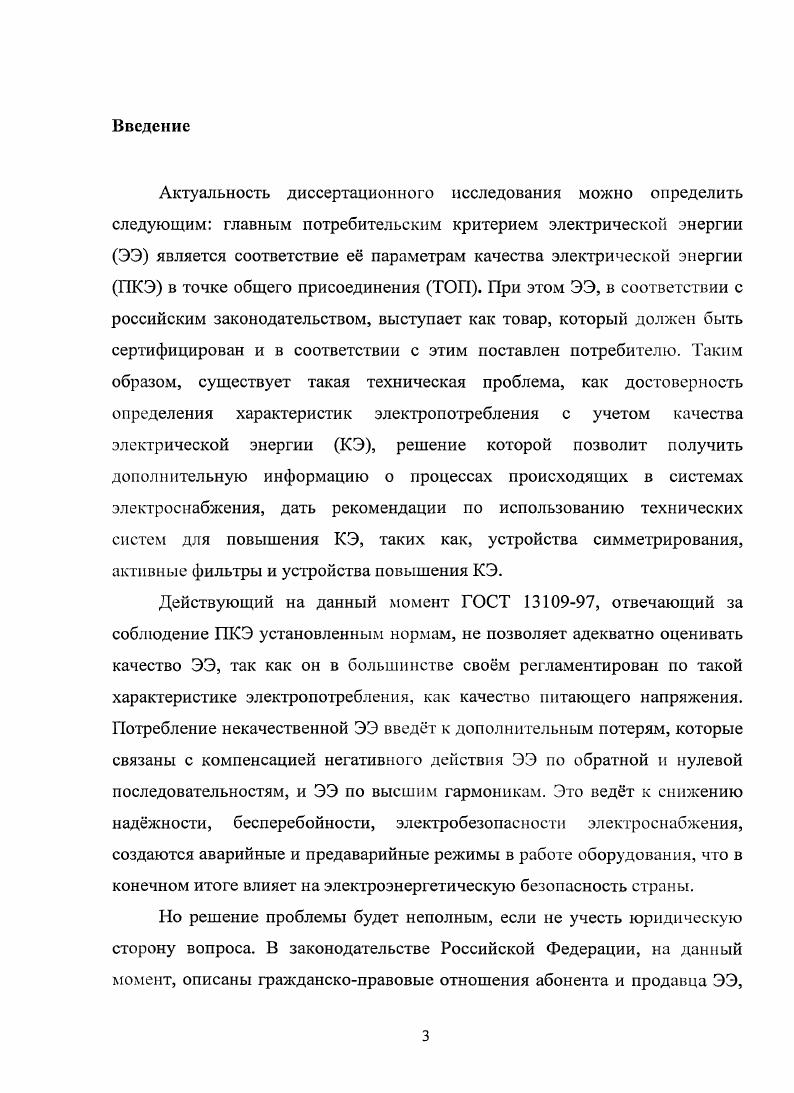

Введение
Глава 1. Анализ современных средств учета и измерения характеристик электропотребления

1.1 Анализаторы качества электрической энергии и микропроцессорные счетчики

1.2 Особенности алгоритмов современных средств контроля качества и учта электрической энергии

1.3 Обзор судебной практики посвященной разрешению споров связанных с низким

качеством электрической энергии

Выводы к главе 1.

Глава 2. Разработка алгоритма и методики определения электроэнергетических характеристик электропотребления.

2.1 Понятие мощности искажения.

2.2 Геометрическое представление токов п напряжений с током и напряжением искажений
2.3 Эквивалентные синусоиды
2.4 Методики определения электроэнергетических характеристик электропотребления
Выводы к главе 2.
Глава 3. Анализ экспериментальных данных для тягового потребителя
3.1 Грограша расчета электроэнергетических характеристик объектов электронотребления.
3.2 Модель микропроцессорного счтчика семейства Альфа.
Выводы по главе 3
Глава 4. Анализ систематической погрешности счетчика Альфа и проблема учта некачественной электрической энергии.
4.1 Погрешность измерения реактивной мощности счетчиками семейства Альфа
4.2 Анализ объема некачественной электрической энергии.
Выводы к главе 4.
Глава 5. Рекомендации по повышению качества электрической энергии
5.1 Способы повышения качества электрической энергии.
5.2 Моделирование симметрирования нагрузки тяговых трансформаторов.
Выводы к главе 5.
Заключение.
Список используемых источников


Это связано с тем, что процессы, протекающие в электрических цепях при несимметричных и несинусоидальных режимах более сложны и для их описания необходимо введение дополнительных мощностных характеристик. При определении электроэнергетических характеристик такие компании как энергосистемы, органы Энергонадзора, энергоаудиторские компании широко используют микропроцессорные устройства типа «ЭРИС», «ППКЭ», «Pecypc-UF», «ИВК-Омск», «Topas», «Нева-ИПЭ», для учета электрической энергии широкое распространение получили микропроцессорные счетчики семейства Альфа и Евро Альфа, а также расширенный их аналог ION-, который позволяет помимо измерения электроэнергетических характеристик получать параметры КЭ соответственно с ГОСТ 9-, кроме дозы фликера. Требования к измерительным приборам для распознавания и анализа электрических режимов в системе электроснабжения сформулированы, в принятых международных стандартах [7] и в ГОСТ 9- [6]. Поэтому современные измерительные приборы, участвующие в измерениях на территории Российской Федерации ориентированы на установленные в ГОСТ 9- показатели качества электроэнергии (КЭ). В таблице 1. ПКЭ и наиболее вероятные причины их нарушения. Как видно на данный момент разработано множество методик и алгоритмов расчета электроэнергетических характеристик отличных от общепринятых. Это в первую очередь связано с непониманием физических процессов протекающих в электрической цепи, и невозможностью современными измерительными приборами регистрировать те или иные характеристики электропотребителей с различными типами нагрузок. В условиях экономики электрическая энергия, поставляемая энергоснабжающими организациями потребителям по договорам энергоснабжения, выступает как товар особого вида, характеризующийся по времени процессов производства, транспортирования и потребления, невозможностью его хранения и возврата. Вместе с тем к электрической энергии, как к товарам любого вида, применимо понятие «качество», её характеризует совокупность свойств, обуславливающих пригодность для обеспечения нормального функционирования технических средств потребителей энергии. В соответствии с ГК РФ [8] качество продаваемой электроэнергии должно соответствовать требованиям, установленным государственным стандартом [6]. Поэтому, для получения информации о текущих мгновенных значениях токов и напряжений в форматах, принятых в международных гостах и в отечественном ГОСТ 9-, амперметры, вольтметры, электромеханические самописцы и свстолучевые осциллографы заменяются программируемыми цифровыми приборами со сложными алгоритмами обработки данных. Рост информационных технологий обуславливает, также значительное улучшение микропроцессорных средств измерения в виде анализаторов качества и количества электрической энергии. Значительно поднимается класс программного обеспечения, как в самих измерительных приборах, так и программных пакетов разработанных для персональных компьютеров. Последние позволяют обрабатывать сохраненные данные после измерения и по ним получать дополнительные величины, что позволяет делать широкие выводы об энергопроцессе протекающего в электрической сети. Программное обеспечение анализаторов КЭ представляют собой хорошо проработанные приложения с интуитивно понятным интерфейсом. Выходными результатами таких приложений могут являться всевозможные протоколы и отчеты измерений с различными графическими пояснениями. В связи с этим за последние годы с момента принятия ГОСТ 9- на рынке появилось множество анализаторов КЭ, а также средств учёта электрической энергии как отечественного, так и зарубежного производства. РЕСУРС-иР2», «ПАРМА РК 3. ППКЭ-3-. М», «Энергомонитор 3. НЕВА-ИПЭ», «ПРОРЫВ-КЭ», «ЭРИС-КЭ», АЯ. Такие приборы рассчитаны, как правило, на измерение не более восьми сигналов (токов и напряжений). Заложенная в большинстве приборов частота квантования не менее 6 точек на период промышленной частоты или . Гц (для реализации быстрого преобразования Фурье) предполагает получение в процессе измерений данных о мгновенных значениях переменных с детальным отслеживанием всех отклонений от стабильных во времени синусоидальных и симметричных процессов.
