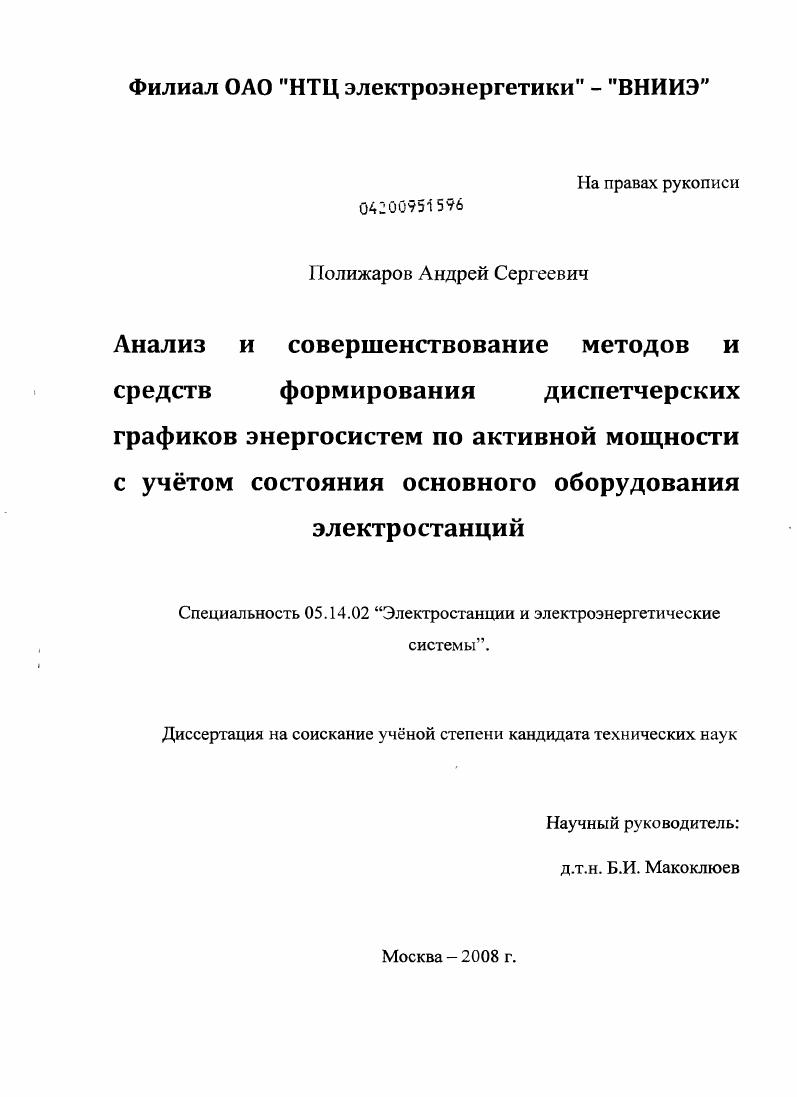

Анализ и совершенствование методов и средств формирования диспетчерских графиков энергосистем по активной мощности с учётом состояния основного оборудования электростанций

• Автор: Полижаров, Андрей Сергеевич
• Шифр специальности: 05.14.02
• Научная степень: Кандидатская
• Год защиты: 2008
• Место защиты: Москва
• Количество страниц: 118 с. : ил.

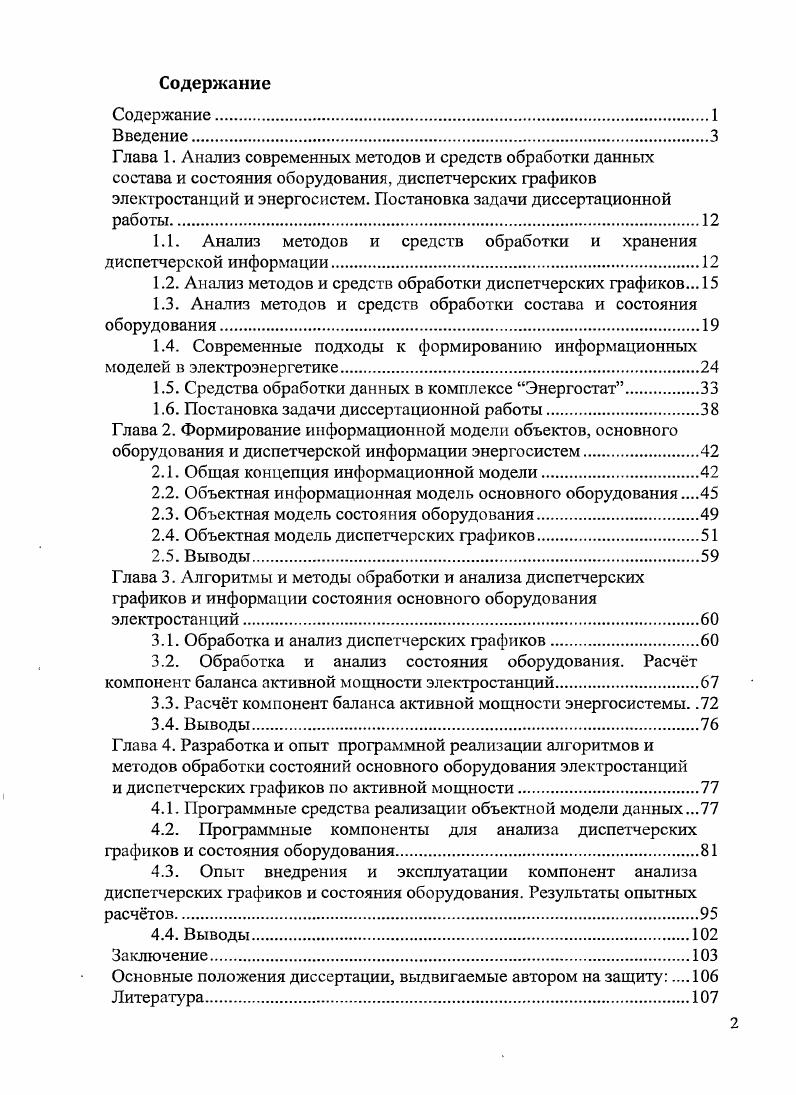

1.1. Анализ методов и средств обработки и хранения диспетчерской информации.

1.2. Анализ методов и средств обработки диспетчерских графиков.

1.3. Анализ методов и средств обработки состава и состояния оборудования.

1.4. Современные подходы к формированию информационных моделей в электроэнергетике

1.5. Средства обработки данных в комплексе Энергостат

1.6. Постановка задачи диссертационной работы

Глава 2. Формирование информационной модели объектов, основного оборудования и диспетчерской информации энергосистем

2.1. Общая концепция информационной модели.

2.2. Объектная информационная модель основного оборудования

2.3. Объектная модель состояния оборудования.

2.4. Объектная модель диспетчерских графиков.

2.5. Выводы
Глава 3. Алгоритмы и методы обработки и анализа диспетчерских графиков и информации состояния основного оборудования электростанций
3.1. Обработка и анализ диспетчерских графиков.
3.2. Обработка и анализ состояния оборудования. Расчт компонент баланса активной мощности электростанций.
3.3. Расчт компонент баланса активной мощности энергосистемы. .
3.4. Выводы
Глава 4. Разработка и опыт программной реализации алгоритмов и методов обработки состояний основного оборудования электростанций
и диспетчерских графиков по активной мощности.
4.1. Программные средства реализации объектной модели данных.
4.2. Программные компоненты для анализа диспетчерских графиков и состояния оборудования
4.3. Опыт внедрения и эксплуатации компонент анализа диспетчерских графиков и состояния оборудования. Результаты опытных расчтов.
4.4. Выводы.
Заключение.
Основные положения диссертации, выдвигаемые автором на защиту 6 Литература.

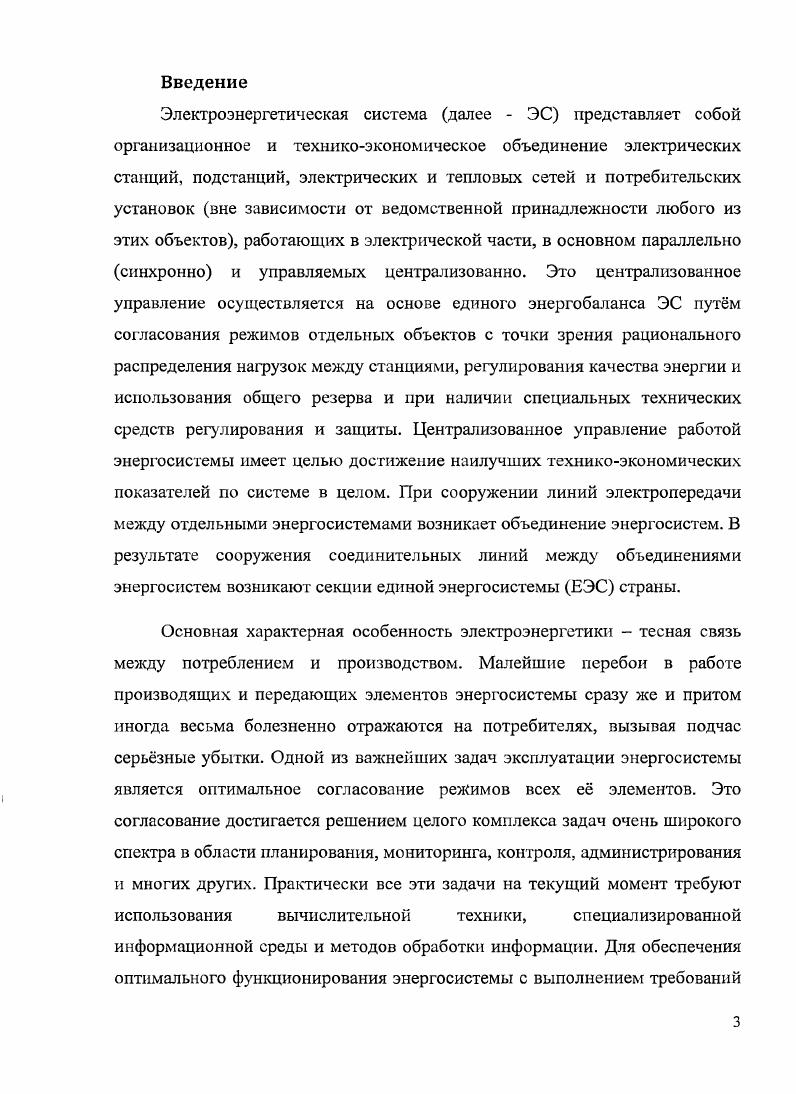

Введение


Федеральным законом Об электроэнергетике определены основные принципы оперативнодиспетчерского управления в электроэнергетике, к которым относится обеспечение баланса производства и потребления электрической энергии 3. Краткосрочные прогнозы потребления от суток до недели являются основой для формирования диспетчерских графиков. Одновременно определяются необходимые объемы и размещение резервов мощности в ЕЭС. Объемы потребления ЭС и субъектов рынка на всех временных этапах планирования и эксплуатации обязательно согласовываются с подразделениями и филиалами Системного оператора региональными РДУ, объединенными диспетчерскими управлениями ОДУ и службами центрального офиса СО ЕЭС. Согласованные графики потребления и генерации диспетчерские графики являются важнейшими для ЭС показателями, определяющими основные аспекты их работы графики генерации электроэнергии станциями с учетом резервов, состав готового к работе генерирующего оборудования, объемы покупки и продажи электроэнергии и мощности на рынке. Региональные электроэнергетические системы. Развитие рынка электроэнергии, появление сектора свободной торговли г. ОРЭПП, НОРЭМ внесли изменения в традиционную технологию планирования диспетчерских графиков работы ЕЭС России. За последние несколько лет с учтом специфики рынка электроэнергии и мощности было разработано несколько новых методик планирования, для реализации которых внедрен ряд программных комплексов, вместе с тем, можно отмстить недостаточное внимание уделяемое вопросу автоматизации в области управления генерацией в части команд отдаваемых диспетчером РДУ субъектам рынка. Вопросу общего подхода к учту состояния оборудования так же уделяется недостаточно внимания, в то время как эта информация необходима как для вопросов планирования так и оперативного управления. На предприятиях энергетики для решения различных технологических задач эффективно используется большое количество программных комплексов. Однако каждый из комплексов является специализированным для той задачи которую решает, и как следствие использует информационную модель разработанную для этой задачи. Обобщнной модели, позволявшей единообразно описать предметную область каждой из технологических задач решаемых с помощью программных комплексов, в текущей практике не существует. Актуальна так же увязка существующих баз данных оборудования. Следует заметить, что на текущий момент в каждом филиале Системного оператора поддерживается параллельно, как минимум, 3 базы данных основного оборудования. Основная цель работы заключалась в повышении эффективности диспетчерского управления за счт принятия более оптимальных решений по управлению генерацией активной мощности и снижения количества ошибочных действий диспетчерского персонала. Задачи работы заключались в обобщении и критическом анализе современных методов и средств анализа диспетчерских графиков, информационных структур, описывающих оборудование и режимные параметры энергосистем, и последующей разработке современной объектной информационной модели, методов и средств, позволяющих решать на обобщнной платформе задачи обработки диспетчерских графиков, формирования компонент баланса активной мощности в условиях децентрализованной структуры электроэнергетики и функционирования конкурентных рынков мощности, электроэнергии и, в частности, балансирующего рынка. Разработаны методы и алгоритмы обработки и хранения диспетчерских графиков и информации о состоянии оборудования электростанций на основе объектного моделирования данных. Разработан аналитический метод расчта диспетчерских графиков активной мощности с учтом команд диспетчеров, разработанный на основе модели структуры оборудования и режимных параметров электростанций. Разработан метод расчта компонент балансов активной мощности с учтом изменений состава и состояния оборудования. Разработанные программные компоненты интегрированы в комплекс Энергостат и внедрены в эксплуатацию в ряде филиалов СО ЕЭС. ВНИИЭ. Объектами исследования и внедрения являлись филиалы СО ЕЭС.
