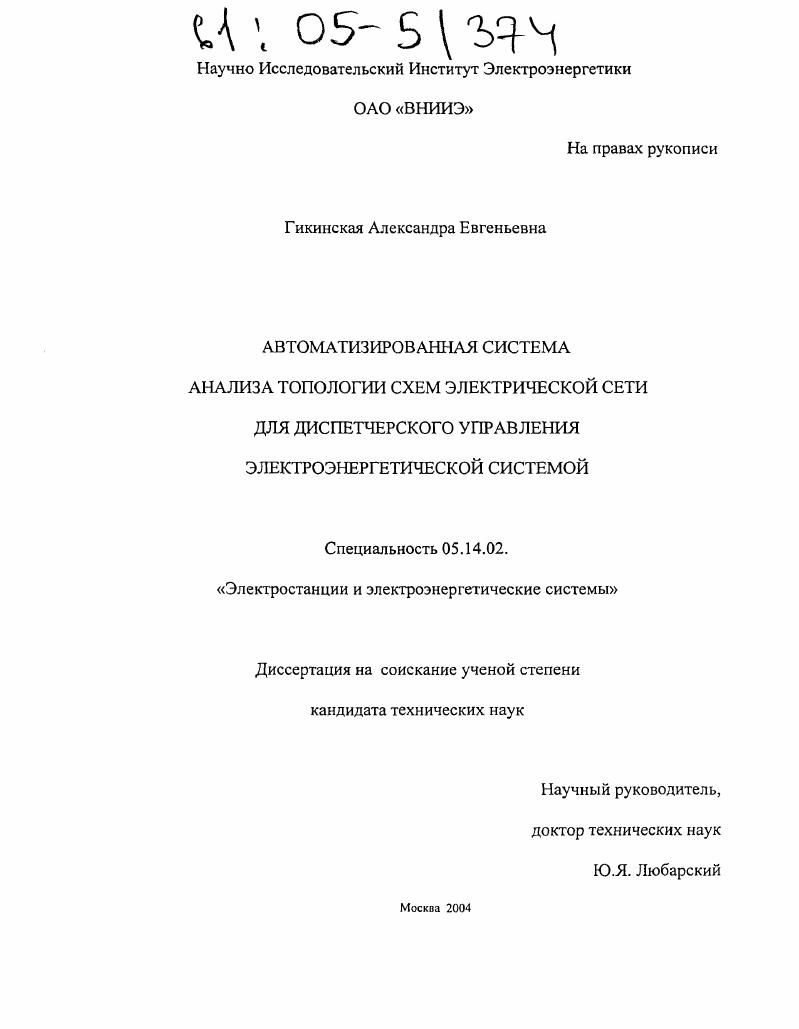

Автоматизированная система анализа топологии схем электрической сети для диспетчерского управления электроэнергетической системой

• Автор: Гикинская, Александра Евгеньевна
• Шифр специальности: 05.14.02
• Научная степень: Кандидатская
• Год защиты: 2004
• Место защиты: Москва
• Количество страниц: 169 с. : ил.

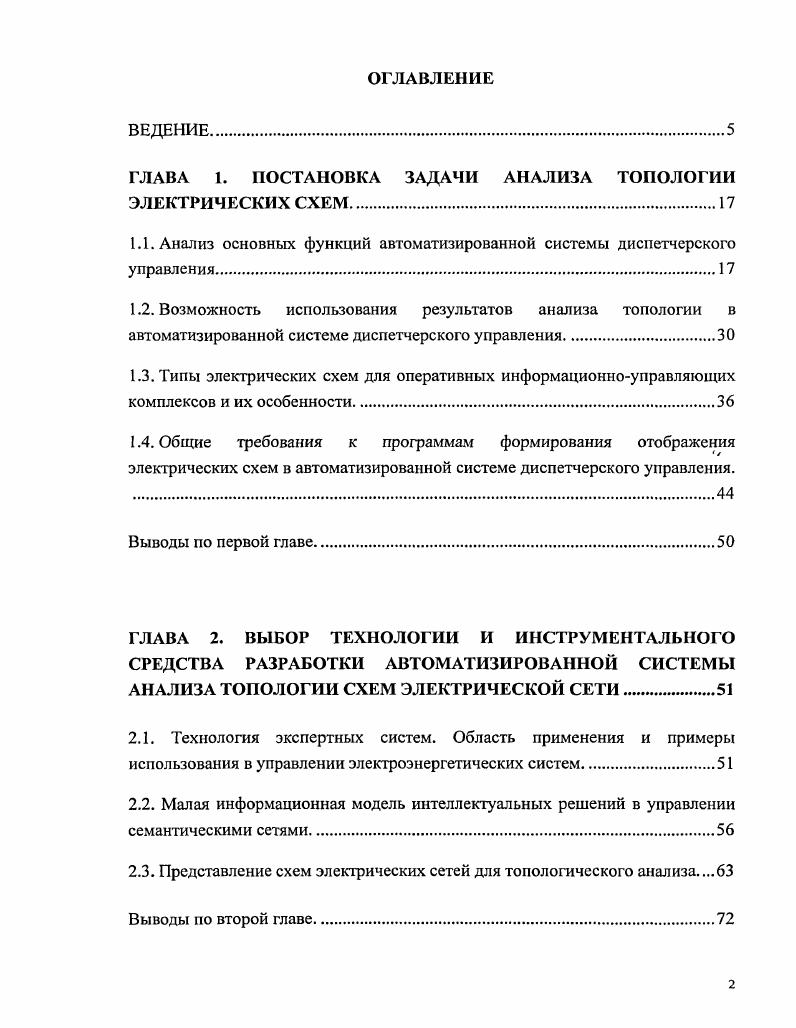

ОГЛАВЛЕНИЕ
ВЕДЕНИЕ.

ГЛАВА 1. ПОСТАНОВКА ЗАДАЧИ АНАЛИЗА ТОПОЛОГИИ ЭЛЕКТРИЧЕСКИХ СХЕМ

1.1. Анализ основных функций автоматизированной системы диспетчерского управления

1.2. Возможность использования результатов анализа топологии в автоматизированной системе диспетчерского управления
1.3. Типы электрических схем для оперативных информационноуправляющих комплексов и их особенности.
1.4. Общие требования к программам формирования отображения электрических схем в автоматизированной системе диспетчерского управления.

Выводы по первой главе

ГЛАВА 2. ВЫБОР ТЕХНОЛОГИИ И ИНСТРУМЕНТАЛЬНОГО СРЕДСТВА РАЗРАБОТКИ АВТОМАТИЗИРОВАННОЙ СИСТЕМЫ АНАЛИЗА ТОПОЛОГИИ СХЕМ ЭЛЕКТРИЧЕСКОЙ СЕТИ
2.1. Технология экспертных систем. Область применения и примеры использования в управлении электроэнергетических систем
2.2. Малая информационная модель интеллектуальных решений в управлении семантическими сетями
2.3. Представление схем электрических сетей для топологического анализа Выводы по второй главе.

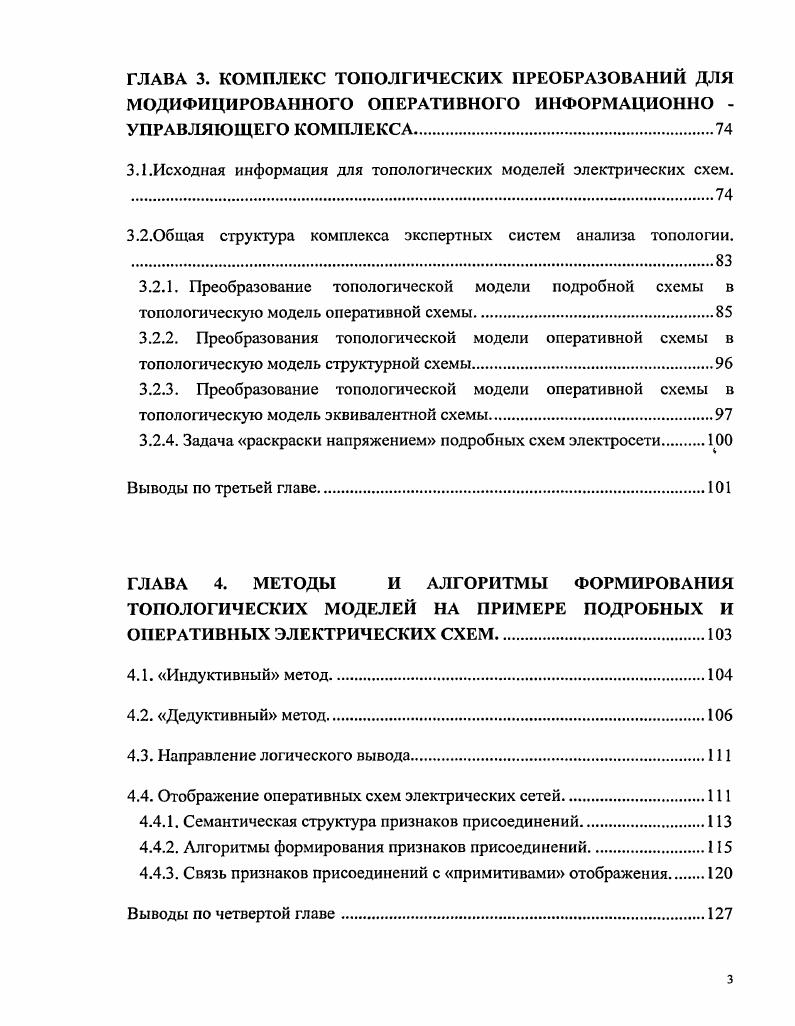

ГЛАВА 3. КОМПЛЕКС ТОПОЛГИЧЕСКИХ ПРЕОБРАЗОВАНИЙ ДЛЯ МОДИФИЦИРОВАННОГО ОПЕРАТИВНОГО ИНФОРМАЦИОННО УПРАВЛЯЮЩЕГО КОМПЛЕКСА
3.1.Исходная информация для топологических моделей электрических схем.
3.2.0бщая структура комплекса экспертных систем анализа топологии.
3.2.1. Преобразование топологической модели подробной схемы в
топологическую модель оперативной схемы
3.2.2. Преобразования топологической модели оперативной схемы в
топологическую модель структурной схемы
3.2.3. Преобразование топологической модели оперативной схемы в
топологическую модель эквивалентной схемы
3.2.4. Задача раскраски напряжением подробных схем электросети
Выводы по третьей главе.
ГЛАВА 4. МЕТОДЫ И АЛГОРИТМЫ ФОРМИРОВАНИЯ ТОПОЛОГИЧЕСКИХ МОДЕЛЕЙ НА ПРИМЕРЕ ПОДРОБНЫХ И
ОПЕРАТИВНЫХ ЭЛЕКТРИЧЕСКИХ СХЕМ
4.1. Индуктивный метод
4.2. Дедуктивный метод
4.3. Направление логического вывода.
4.4. Отображение оперативных схем элекгрических сетей.
4.4.1. Семантическая структура признаков присоединений
4.4.2. Алгоритмы формирования признаков присоединений.
4.4.3. Связь признаков присоединений с примитивами отображения
Выводы по четвертой главе.
ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА


Научная новизна работы заключается в учете специфики отечественных энергосистем (в части недостаточности оперативной информации о состоянии объекта управления) и использовании организационно-технологических процессов, характерных для отечественных ЭЭС, в качестве дополнительного источника информации. Использование в данной работе технологии интеллектуальных информационных систем (экспертных систем) для организации прикладных систем, осуществляющих сложные логические выводы, способствует решению слабо формализуемых задач с помощью эвристических методов для создания модели текущего состояния электроэнергетической системы, отражающую топологию сети, т. Объект исследования. Объектом исследования является комплекс теоретических и практических проблем АСДУ, характеризуемый ограниченностью возможностей систем сбора информации и телеуправления, вследствие того, что отечественная телеинформационная сеть распространена не на все коммутационные аппараты, входящие в состав электрической сети и содержит значительное количество устаревших устройств телемеханики и низкоскоростных каналов связи, ограничивающих объем передаваемой телеинформации и увеличивающих время запаздывания данных. Вследствие этого возникает неполнота отображения оперативной информации о состоянии ЭЭС на пунктах и щитах диспетчерского управления всех уровней. Предмет исследования. Заявка», существующей на всех уровнях диспетчерского управления. Методологии и методы исследования. Автоматизированная система анализа топологии электрической сети создана на основе технологии экспертных систем, предназначенной для решения неформализованных задач, на основе формализма семантических сетей, как наиболее удобного способа представления топологии электрической сети в электронном виде. В базу знаний заложен опыт и знания эксперта-технолога (диспетчера) по управлению ЭЭС в виде технологических правил. На этапе концептуального проектирования разработан проект концептуальной структуры базы знаний и определен состав и функции программ рассуждений. В результате проведения этапа настройки базы знаний сформирована вопросно-ответная система с диалогом на ОЕЯ пользователя. С помощью вопросов диалогового режима отобраны процедуры логического вывода, которые на последующем этапе разработки экспертной системы были переведены в программу-рассуждение. Програлтирование процедур логического вывода выполнено на языке программирования малой информационной модели интеллектуальных решений, доступном для использования в С++ программах. Для построения топологических моделей электрических сетей использован «индуктивный» и «дедуктивный» метод. Так как модель оперативной схемы является обобщением моделей подробных схем, то метод коррекции топологической модели оперативной схемы, на основе связанных с ремонтными заявками изменений в модели подробной схемы, условно был назван «индуктивным». В «дедуктивном» методе из обобщенной информации о топологии оперативной схемы и оперативной информации о ремонтных заявках делаются выводы о соответствующих изменениях в топологической модели оперативной схемы. Применен метод «фиксации состояний и событий электрической сети», имеющий существенные преимущества перед методом «задания обобщенных телесигналов». Практическая значимость исследования. ЕЭС. Автоматизированная система анализа топологии схем электрической сети для диспетчерского управления электроэнергетическими системами внедрена в ОДУ Средней Волги, внедряется в ОАО «ФСК ЕЭС», ОДУ Урала, и в ряде других ЭЭС и ОЭС. В ОДУ Средней Волги система анализа топологии управляет отображением топологической информации на ситуационном диспетчерском щите, выполненном на базе видеостены. ВНИИЭ, занимающихся вопросами отображения электрических схем. Перспективы использования. ЭЭС и ОЭС, функционирующей в режиме online. Одной из функций систем SCADA является автоматический контроль режимных параметров (в частности, телеизмерений) по заранее заданным предельным значениям с ведением журнала нарушений пределов. Автоматическая коррекция пределов при изменении состояний элементов оборудования может быть выполнена на основе использования результатов анализа топологии (множество выведенных элементов оборудования) и формализованных режимных инструкций (содержащих режимные ограничения при выводе различных элементов оборудования).
