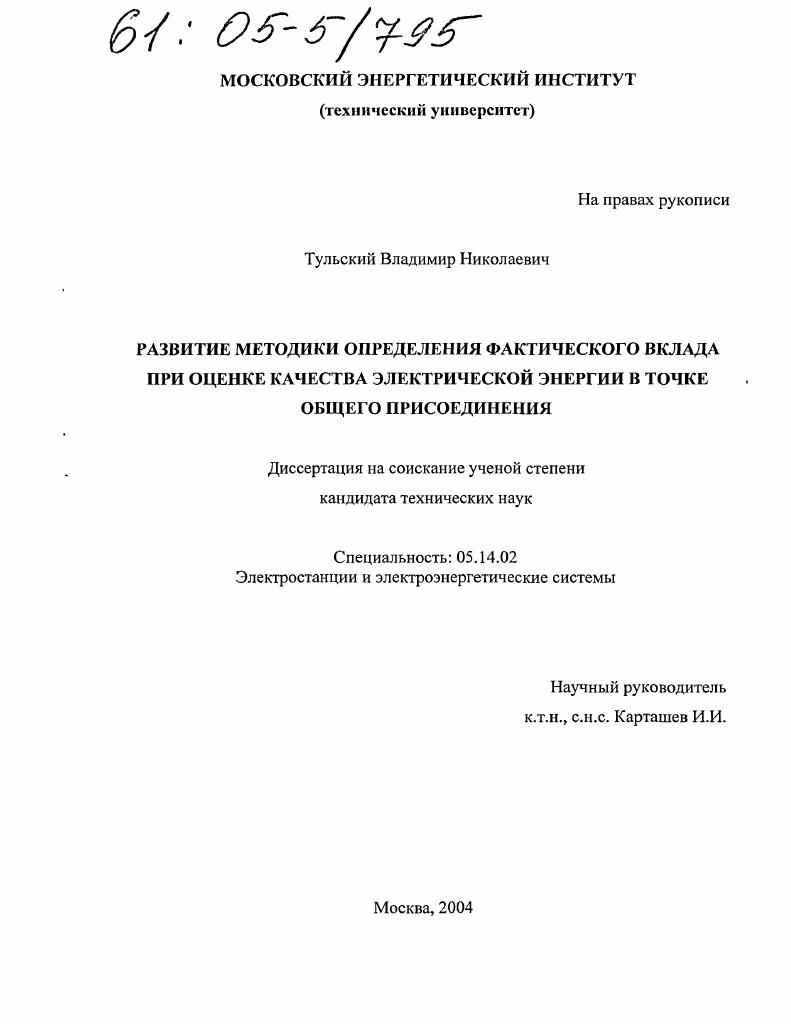

Развитие методики определения фактического вклада при оценке качества электрической энергии в точке общего присоединения

• Автор: Тульский, Владимир Николаевич
• Шифр специальности: 05.14.02
• Научная степень: Кандидатская
• Год защиты: 2004
• Место защиты: Москва
• Количество страниц: 134 с. : ил.

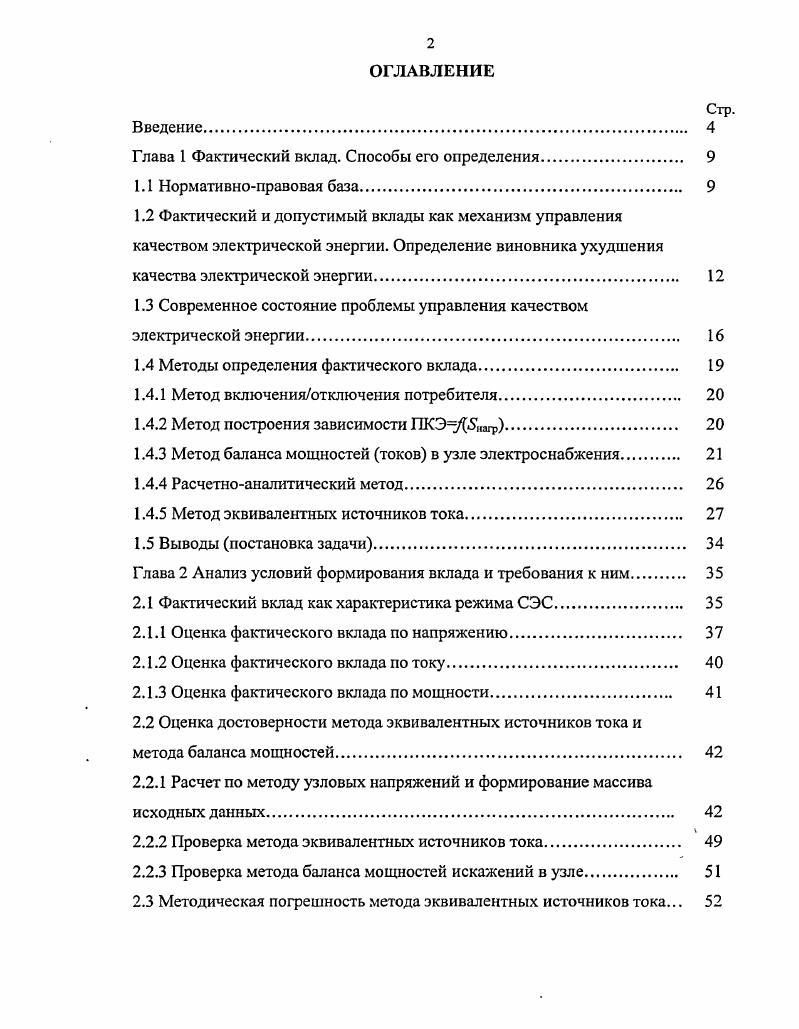

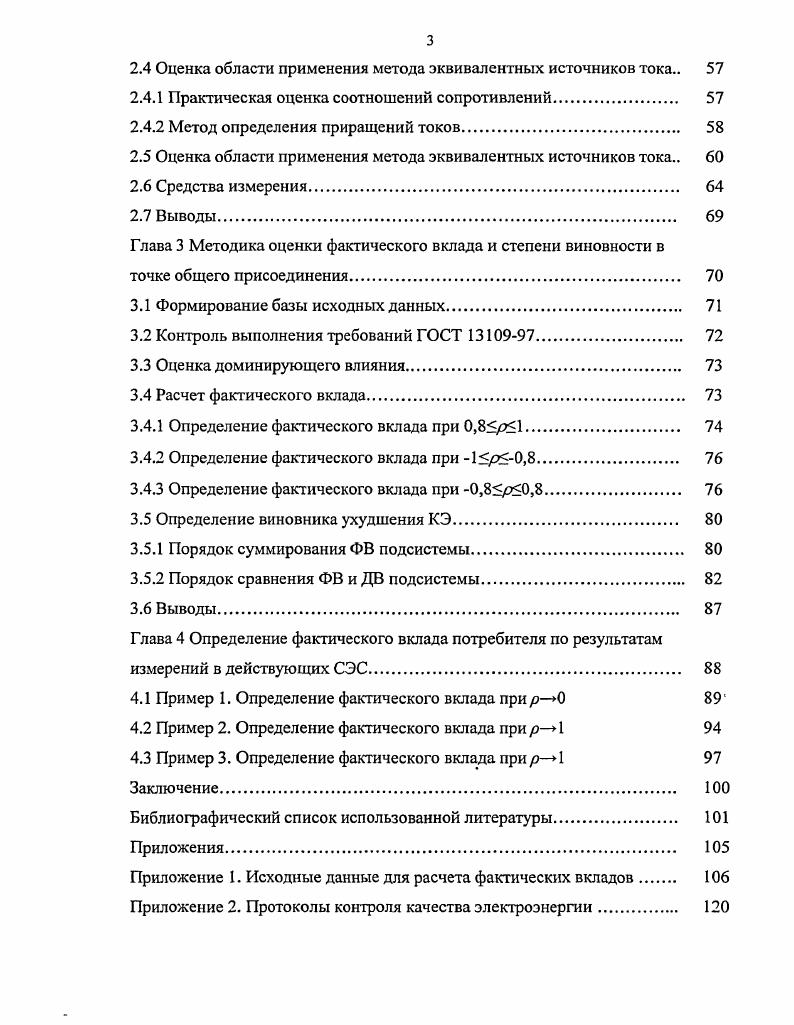

ОГЛАВЛЕНИЕ
Введение

Глава 1 Фактический вклад. Способы его определения

1.1 Нормативноправовая база

1.2 Фактический и допустимый вклады как механизм управления качеством электрической энергии. Определение виновника ухудшения качества электрической энергии

1.3 Современное состояние проблемы управления качеством электрической энергии.

1.4 Методы определения фактического вклада

1.4.1 Метод включенияотключения потребителя

1.4.2 Метод построения зависимости ПКЭнахр.

1.4.3 Метод баланса мощностей токов в узле электроснабжения.

1.4.4 Расчетноаналитический метод

1.4.5 Метод эквивалентных источников тока.
1.5 Выводы постановка задачи
Глава 2 Анализ условий формирования вклада и требования к ним.
2.1 Фактический вклад как характеристика режима СЭС.
2.1.1 Оценка фактического вклада по напряжению
2.1.2 Оценка фактического вклада по току
2.1.3 Оценка фактического вклада по мощности
2.2 Оценка достоверности метода эквивалентных источников тока и
метода баланса мощностей
2.2.1 Расчет по методу узловых напряжений и формирование массива
исходных данных.
2.2.2 Проверка метода эквивалентных источников тока.
2.2.3 Проверка метода баланса мощностей искажений в узле
2.3 Методическая погрешность метода эквивалентных источников тока.
2.4 Оценка области применения метода эквивалентных источников тока
2.4.1 Практическая оценка соотношений сопротивлений
2.4.2 Метод определения приращений токов.
2.5 Оценка области применения метода эквивалентных источников тока
2.6 Средства измерения.
2.7 Выводы.
Глава 3 Методика оценки фактического вклада и степени виновности в точке общего присоединения.
3.1 Формирование базы исходных данных
3.2 Контроль выполнения требований ГОСТ 9.
3.3 Оценка доминирующего влияния.
3.4 Расчет фактического вклада.
3.4.1 Определение фактического вклада при 0,8т1.
3.4.2 Определение фактического вклада при 1э0,8.
3.4.3 Определение фактического вклада при 0,8з0,8
3.5 Определение виновника ухудшения КЭ.
3.5.1 Порядок суммирования ФВ подсистемы.
3.5.2 Порядок сравнения ФВ и ДВ подсистемы.
3.6 Выводы.
Глава 4 Определение фактического вклада потребителя по результатам измерений в действующих СЭС
4.1 Пример 1. Определение фактического вклада при р0
4.2 Пример 2. Определение фактического вклада при 9 1
4.3 Пример 3. Определение фактического вклада при р1
Заключение.
Библиографический список использованной литературы.
Приложения.
Приложение 1. Исходные данные для расчета фактических вкладов
Приложение 2. Протоколы контроля качества электроэнергии
ВВЕДЕНИЕ
Актуальность
