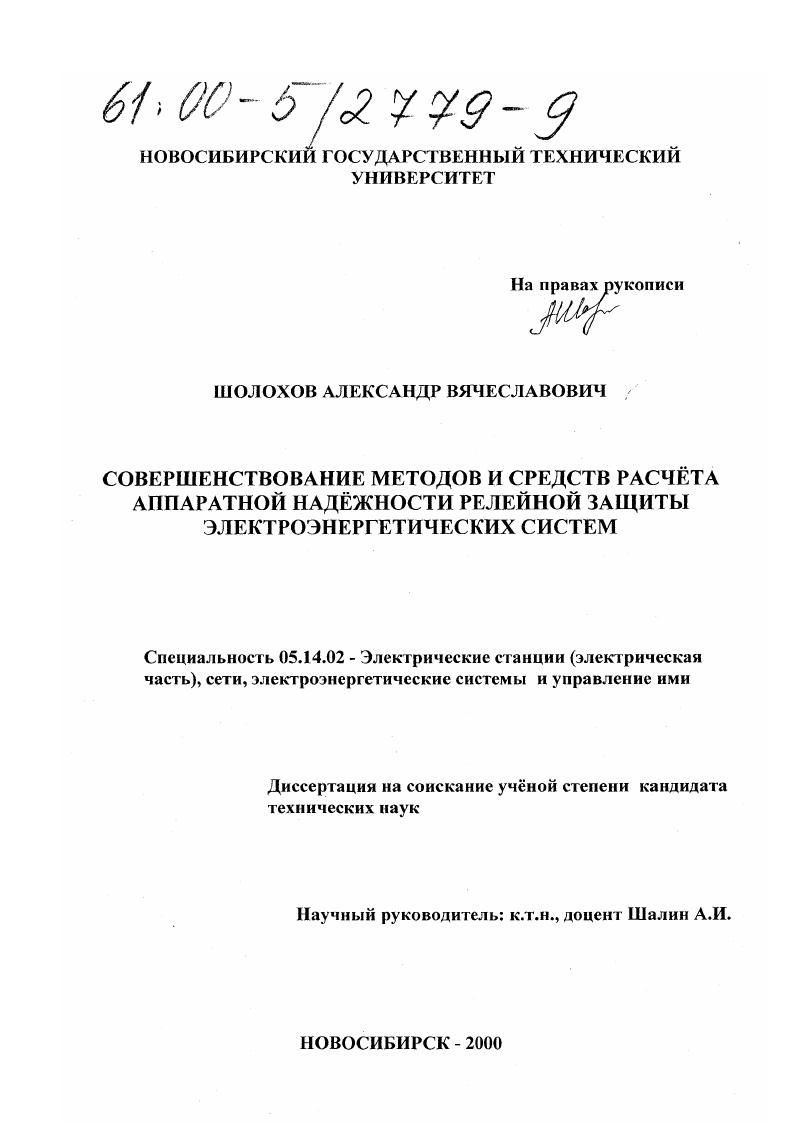

Совершенствование методов и средств расчёта аппаратной надёжности релейной защиты электроэнергетических систем

• Автор: Шолохов, Александр Вячеславович
• Шифр специальности: 05.14.02
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Новосибирск
• Количество страниц: 248 с.

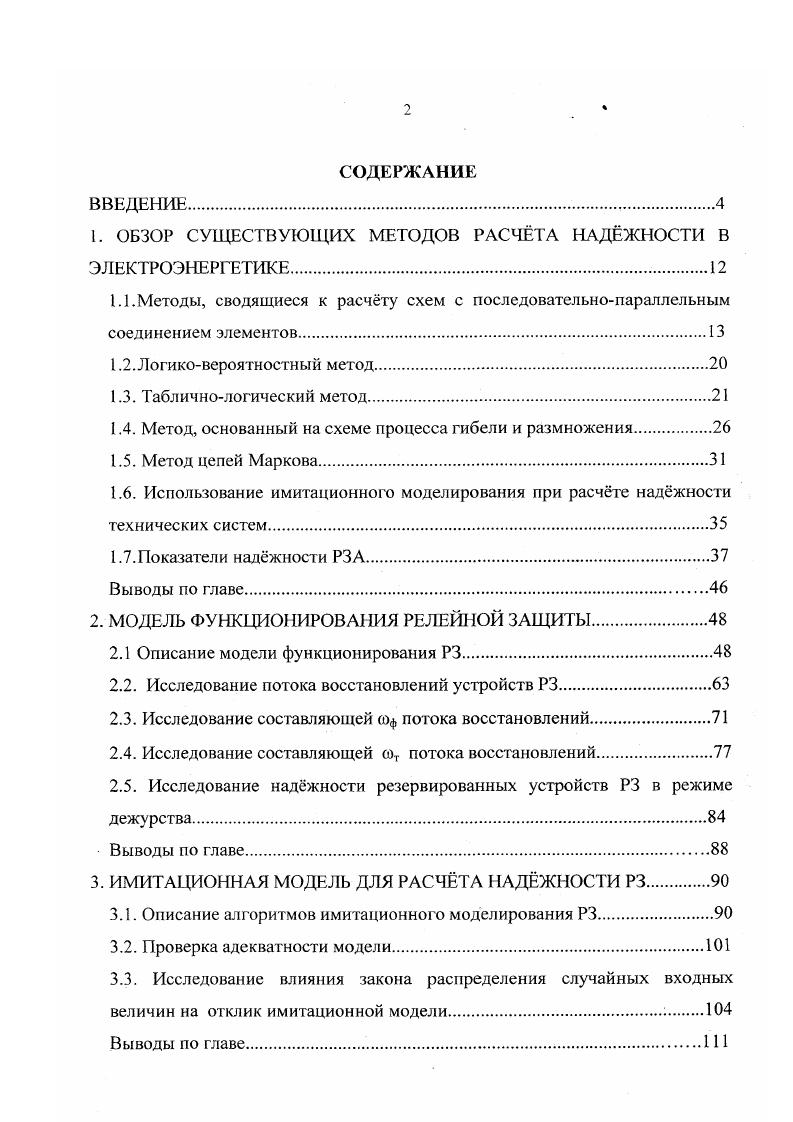

1. ОБЗОР СУЩЕСТВУЮЩИХ МЕТОДОВ РАСЧТА НАДЖНОСТИ В ЭЛЕКТРОЭНЕРГЕТИКЕ.

1.1.Методы, сводящиеся к расчту схем с последовательнопараллельным соединением элементов

1.2.Логиковероятностный метод

1.3. Табличнологический метод

1.4. Метод, основанный на схеме процесса гибели и размножения.

1.5. Метод цепей Маркова

1.6. Использование имитационного моделирования при расчте наджности технических систем.

1.7.Показатели надежности РЗА

Выводы по главе.

2. МОДЕЛЬ ФУНКЦИОНИРОВАНИЯ РЕЛЕЙНОЙ ЗАЩИТЫ

2.1 Описание модели функционирования РЗ.

2.2. Исследование потока восстановлений устройств РЗ
2.3. Исследование составляющей Оф потока восстановлений
2.4. Исследование составляющей сот потока восстановлений
2.5. Исследование наджности резервированных устройств РЗ в режиме
дежурства
Выводы по главе.
3. ИМИТАЦИОННАЯ МОДЕЛЬ ДЛЯ РАСЧТА НАДЖНОСТИ РЗ
3.1. Описание алгоритмов имитационного моделирования РЗ.
3.2. Проверка адекватности модели
3.3. Исследование влияния закона распределения случайных входных
величин на отклик имитационной модели.
Выводы по главе.

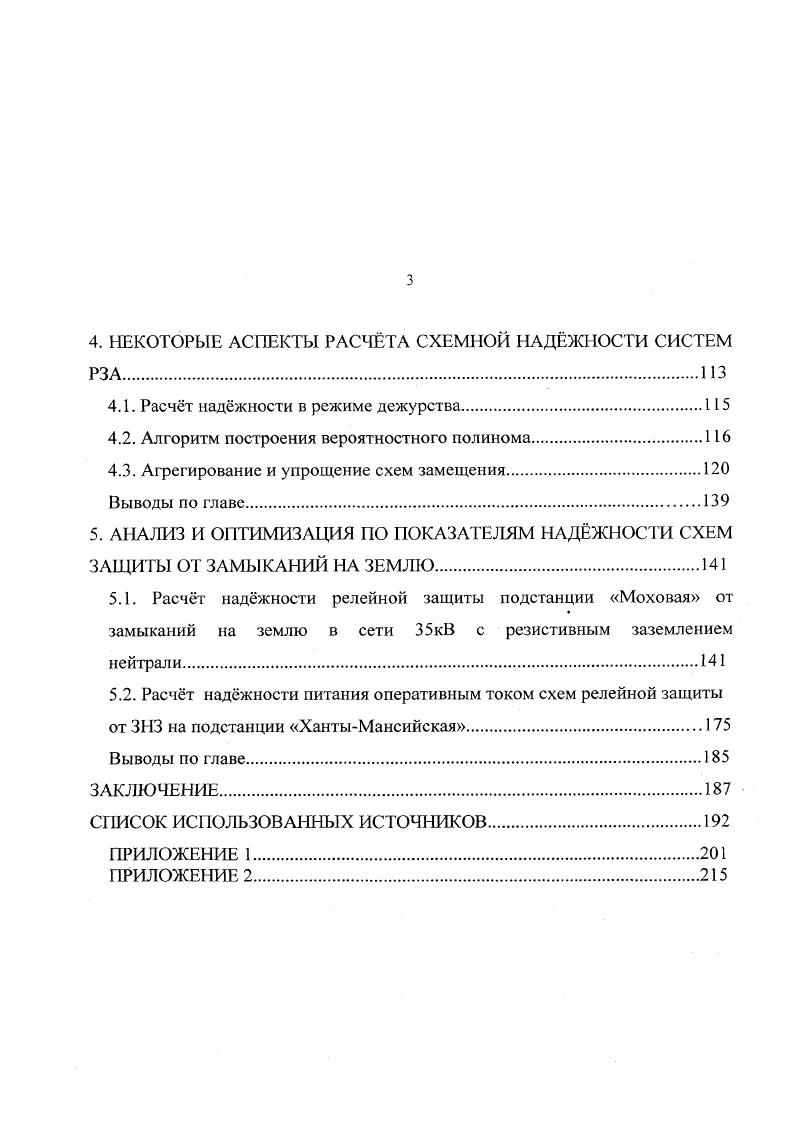

4. НЕКОТОРЫЕ АСПЕКТЫ РАСЧТА СХЕМНОЙ НАДЖНОСТИ СИСТЕМ РЗА.ИЗ
4.1. Расчт наджности в режиме дежурства.
4.2. Алгоритм построения вероятностного полинома
4.3. Агрегирование и упрощение схем замещения.
Выводы по главе.
5. АНАЛИЗ И ОПТИМИЗАЦИЯ ПО ПОКАЗАТЕЛЯМ НАДЖНОСТИ СХЕМ ЗАЩИТЫ ОТ ЗАМЫКАНИЙ НА ЗЕМЛЮ
5.1. Расчт наджности релейной защиты подстанции Моховая от замыканий на землю в сети кВ с резистивным заземлением нейтрали
5.2. Расчт наджности питания оперативным током схем релейной защиты
от ЗНЗ на подстанции ХантыМансийская.
Выводы по главе.
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ


Если требуется учесть наложение неработоспособных состояний трх элементов, то необходимо составить дополнительные таблицы. В строках этих таблиц будут указаны сочетания двух элементов, неработоспособные состояния которых не приводят к неработоспособному состоянию системы, а в столбцах номера элементов, дополнительный отказ которых приводит к отказу системы. Табличный метод удобен и прост для расчта относительно небольших систем до элементов при учте наложений неработоспособных состояний до двух элементов и позволяет просто учесть специфику отказов элементов электрических сетей. Существуют и другие модификации табличнологического метода. Рассмотрим, например , методику определения математического ожидания недоотпуска электрической энергии при ложных А,,Э и излишних срабатываниях релейной зашиты МиНЭ. В дальнейшем МЯНЭ и МиНЭ будем для простоты называть недоотпусками. Расчет нсдоотпусков ведется табличнологическим методом аналогичным, например, описанным в с использованием приведенной ниже таблицы 1. Построенная определенным образом таблица позволяет организовать целенаправленный перебор режимов работы и состояний прилегающей части системы и защищаемого объекта, представляющих интерес для исследования и расчета с позиций надежности релей
ной защиты. Таблица недоотпусков таблица. При расчете МЛНЭ и АиЭ рассматриваются режимы работы прилегающей части системы, отличающиеся составом основного работающего оборудования генераторов, трансформаторов, шин, линий, выключателей. Таблица 1.
