Разработка и исследование алгоритмов адаптивного функционирования защиты от всех видов коротких замыканий на основе дистанционного принципа

• Автор: Шевцов, Максим Викторович
• Шифр специальности: 05.14.02
• Научная степень: Кандидатская
• Год защиты: 2003
• Место защиты: Москва
• Количество страниц: 145 с.

1.1 Классификация методов определения места повреждения

1.2. Современные способы функционирования определителей места повреждения и дистанционной защиты адаптивные алгоритмы, целевые функции

1.3. Смежные задачи определения места повреждения и дистанционной защиты.

1.4. Задачи исследованияГ.

Глава 1Ь Предварительная обработка информации входных сигналов.

2.1. Формирование векторов тока и напряжения для целей дистанционной защиты.

2.1.1. Рекурсивные частотные фильтры

2.1.2. Нерекурсивные цифровые частотные фильтры.

2.1.3. Адаптивные цифровые методы оценивания

2.2. Формирование векторов тока и напряжения для целей определения места повреждения

Глава III. Определение особой фазы и вида повреждения

3.1. Традиционные алгоритмы определения особой фазы и вида КЗ
3.2. Способ уменьшения погрешности при определении особой фазы
и вида повреждения.
3.3 Блоксхема алгоритма определения особой фазы и вида
повреждения.

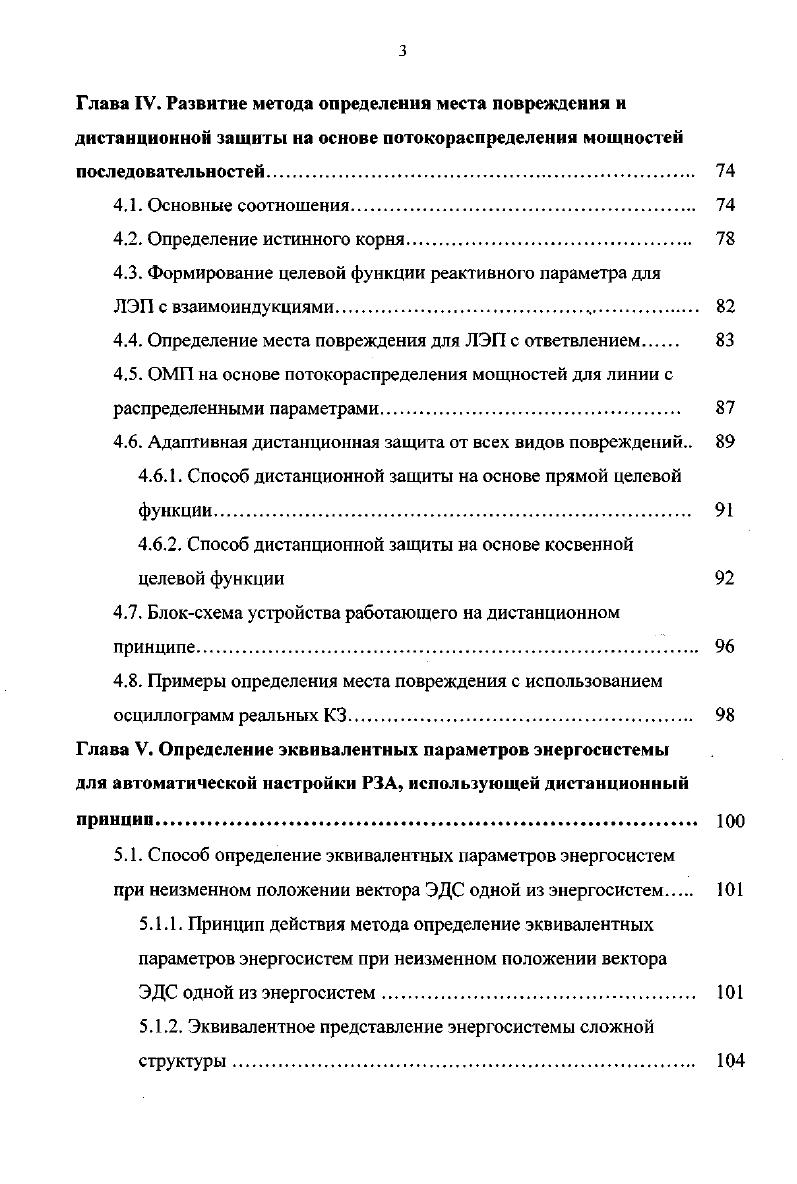

Глава IV. Развитие метода определения места повреждения н дистанционной защиты на основе потокораспределения мощностей последовательностей.
4.1. Основные соотношения.
4.2. Определение истинного корня
4.3. Формирование целевой функции реактивного параметра для
ЛЭП с взаимоикду кциями.
4.4. Определение места повреждения для ЛЭП с ответвлением
4.5. ОМП на основе потокораспределения мощностей для линии с распределенными параметрами
4.6. Адаптивная дистанционная защита от всех видов повреждений
4.6.1. Способ дистанционной защиты на основе прямой целевой функции.
4.6.2. Способ дистанционной защиты на основе косвенной
целевой функции
4.7. Блоксхема устройства работающего на дистанционном принципе.
4.8. Примеры определения места повреждения с использованием осциллограмм реальных КЗ.
Глава V. Определение эквивалентных параметров энергосистемы для автоматической настройки РЗА, использующей дистанционный
принцип
5.1. Способ определение эквивалентных параметров энергосистем
при неизменном положении вектора ЭДС одной из энергосистем
5.1.1. Принцип действия метода определение эквивалентных параметров энергосистем при неизменном положении вектора
ЭДС одной из энергосистем.
5Л.2. Эквивалентное представление энергосистемы сложной структуры
5.1.3. Определение параметров окружности в условиях несинфазного движения генераторов
5.1.4. Блоксхема алгоритма способа определение эквивалентных параметров энергосистем при неизменном положении вектора
ЭДС одной из энергосистем.
5.1.5. Исследование метода на основе анализа расчетной схемы
ЭС простой и сложной структуры.
5.1.6. Формирование векторов напряжений относительно синхронной системы координат.
5.3. Способ определение эквивалентных параметров энергосистем
при неизменном значении амплитуд эквивалентных ЭДС
Заключение
Библиографический список
Приложение
Введение


Предложены, разработаны и реализованы в виде программ на ЭВМ алгоритмы функционирования устройств ДЗ и ОМП, использующие информацию только о коэффициенте токораспределения прямой последовательности и адаптивные к изменению структуры ЭС в предаварийном режиме. СПРУТ, а также с использованием осциллограмм аварий ОЭС Северного Кавказа и Мосэнерго. Разработанные алгоритмы ДЗ и ОМП могут быть использованы целиком или отдельными частями при проектировании микропроцессорной релейной защиты, устройств и программных комплексов ОМП. МЭС Центра и МЭС СевероЗапада единой энергосистемы РФ. Основные положения, выносимые на защиту. Метод определения векторов тока и напряжения ло характеру входного информационного процесса. Метод основан на способе спектрального анализа и обладает повышенным быстродействием и точностью. Метод определения вида и особой фазы повреждения при однофазных и двухфазных замыканиях высоковольтных ЛЭП на землю, использующий угловые соотношения между аварийным током прямой последовательности и током обратной последовательности. Алгоритм определения эквивалентного сопротивления прямой последовательности энергосистемы на основе анализа динамического перехода энергосистемы из одного состояния в другое. Метод и алгоритм одностороннего определения места повреждения в линии электропередачи с двухсторонним питанием, адаптивный к возможным изменениям структуры энергосистемы в предаварийном режиме. Метод и алгоритм функционирования ДЗ адаптивный к возможным изменениям структуры энергосистемы в предаварийном режиме использующий целевую функцию реактивного параметра. Структура реализации адаптивных устройств ОМП и ДЗ на основе использования микропроцессорной техники и результаты численных исследований с использованием осциллограммам аварийных режимов ЭС. Апробация работы. Основные положения диссертации докладывались на научнотехнических конференциях Конференция посвященная летию отдела РЗАУ ЭСП Москва , XV Научнотехническоя конференция релейная защита и автоматика энергосистем, Москва г. VIII международная научнотехническая конференция студентов и аспирантов Москва, МЭИ, г. VII международная научнотехническая конференция студентов и аспирантов, Москва, МЭИ, г. IX международная научнотехническая конференция студентов и аспирантов, Москва, МЭИ, г. Публикации. По результатам диссертационной работы опубликовано и подготовлено к печати печатных работ. Структура н объем диссертации. Диссертация состоит из введения, семи глав, заключения, библиографического списка из наименований и приложения. Диссертация содержит 4 стр. В первой главе проведен обзор существующих методов одностороннего определения места повреждения и защиты, использующих дистанционный принцип, определены причины их методических погрешностей. Поставлены цели и задачи исследования. В третьей главе исследованы известные способы определения особой фазы и вида повреждения, определены недостатки существующих способов определения особой фазы и вида однофазного и двухфазного повреждения на землю. Разработан новый алгоритм определения особой фазы и вида однофазного и двухфазного повреждения на землю и дано его научное обоснование. В четвертой главе на основе представлении узла несимметрии в виде генератора мощностей обратной и нулевой последовательностей разработаны методы и алгоритмы I1, использующие информацию только о коэффициенте токораспределения прямой последовательности. На основе представлении узла несимметрии в виде генератора мощностей обратной и нулевой последовательностей разработаны и научно обоснованы алгоритмы ДЗ, использующие информацию только о коэффициенте токораспределения прямой последовательности. Разработаны блоксхемы алгоритмов микропроцессорных устройств ДЗ и ОМП и проведены численные эксперименты с использованием осциллограмм реальных аварий ОЭС Северного Кавказа и Мосэнерго. В пятой главе разработаны методы и алгоритмы определения эквивалентного сопротивления прямой последовательности энергосистемы по результатам измерения режимных параметров в узле ЭС на основе анализа динамического перехода энергосистемы из одного состояния в Другое.
