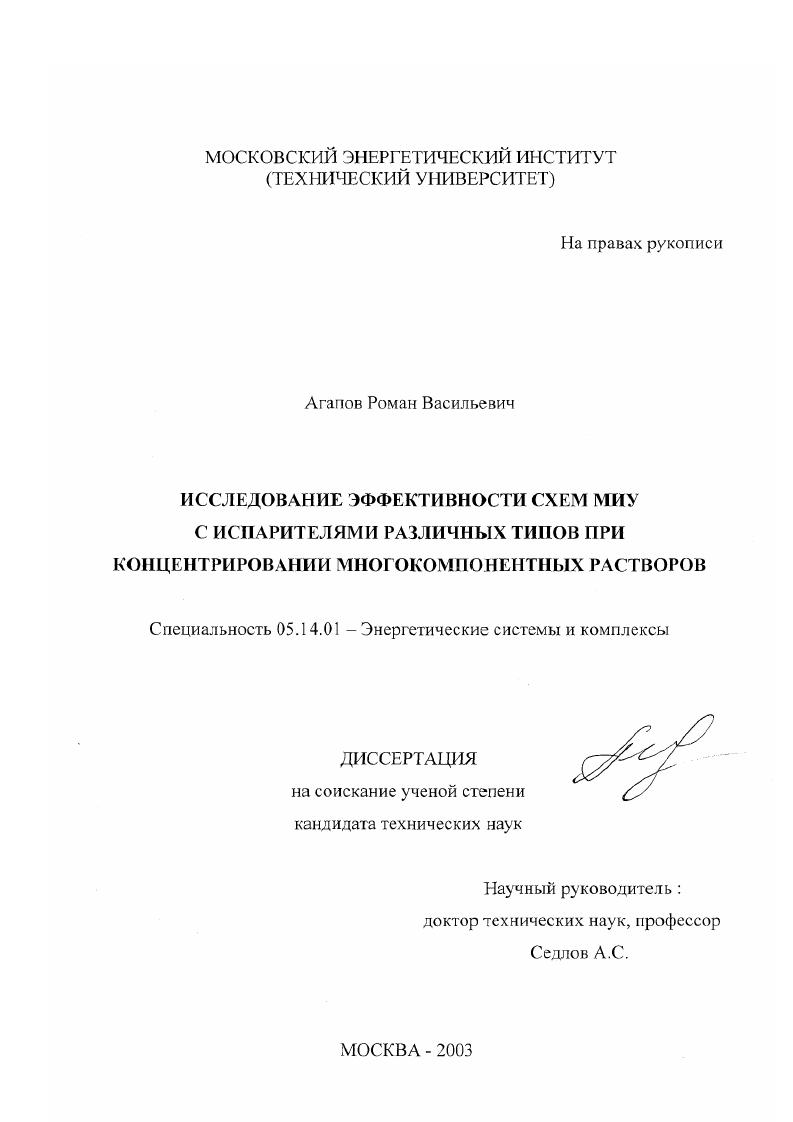

Исследование эффективности схем МИУ с испарителями различных типов при концентрировании многокомпонентных растворов

• Автор: Агапов, Роман Васильевич
• Шифр специальности: 05.14.01, 01.04.14
• Научная степень: Кандидатская
• Год защиты: 2003
• Место защиты: Москва
• Количество страниц: 217 с. : ил

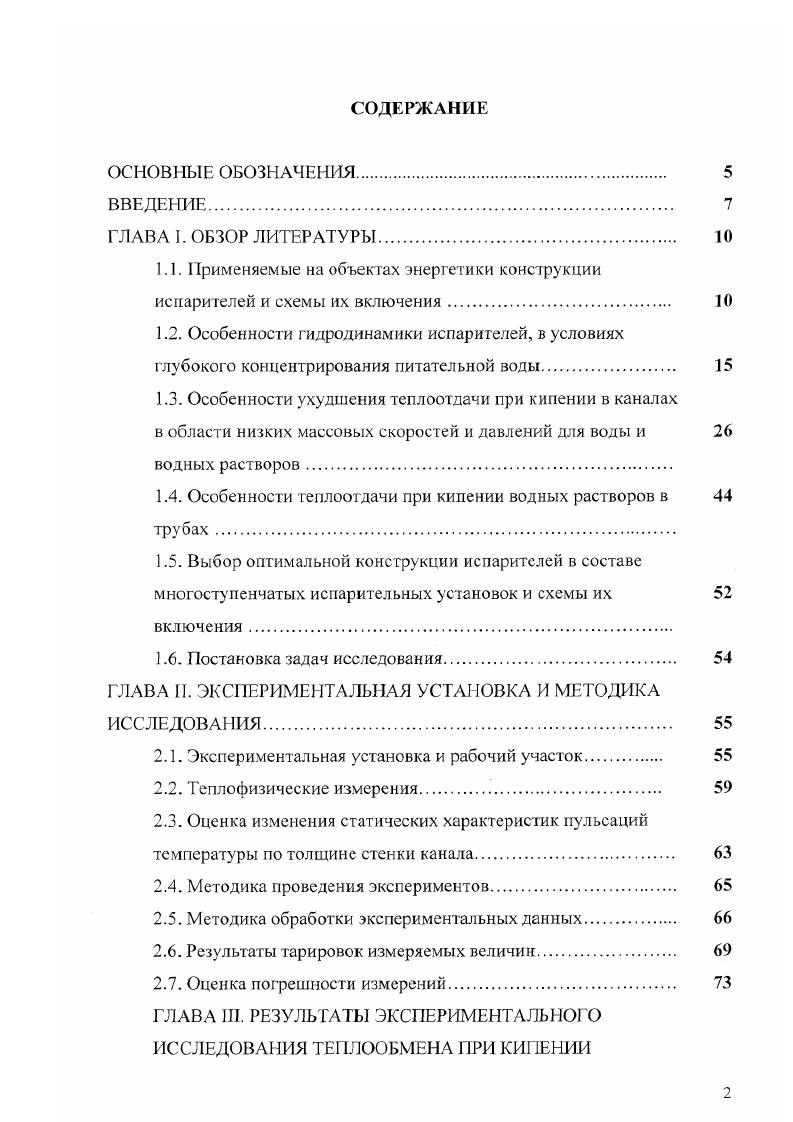

СОДЕРЖАНИЕ

ОСНОВНЫЕ ОБОЗНАЧЕНИЯ.

ВВЕДЕНИЕ.

ГЛАВА I. ОБЗОР ЛИТЕРАТУРЫ.

1.1. Применяемые на объектах энергетики конструкции испарителей и схемы их включения.
1.2. Особенности гидродинамики испарителей, в условиях глубокого концентрирования питательной воды

1.3. Особенности ухудшения теплоотдачи при кипении в каналах

в области низких массовых скоростей и давлений для воды и

водных растворов.

1.4. Особенности теплоотдачи при кипении водных растворов в трубах .

1.5. Выбор оптимальной конструкции испарителей в составе многоступенчатых испарительных установок и схемы их
включения
.6. Постановка задач исследования
ГЛАВА И. ЭКСПЕРИМЕНТАЛЬНАЯ УСТАНОВКА И МЕТОДИКА
ИССЛЕДОВАНИЯ
2Л. Экспериментальная установка и рабочий участок
2.2. Теплофизические измерения.
2.3. Оценка изменения статических характеристик пульсаций температуры по толщине стенки канала.
2.4. Методика проведения экспериментов.
2.5. Методика обработки экспериментальных данных.
2.6. Результаты тарировок измеряемых величин.
2.7. Оценка погрешности измерений

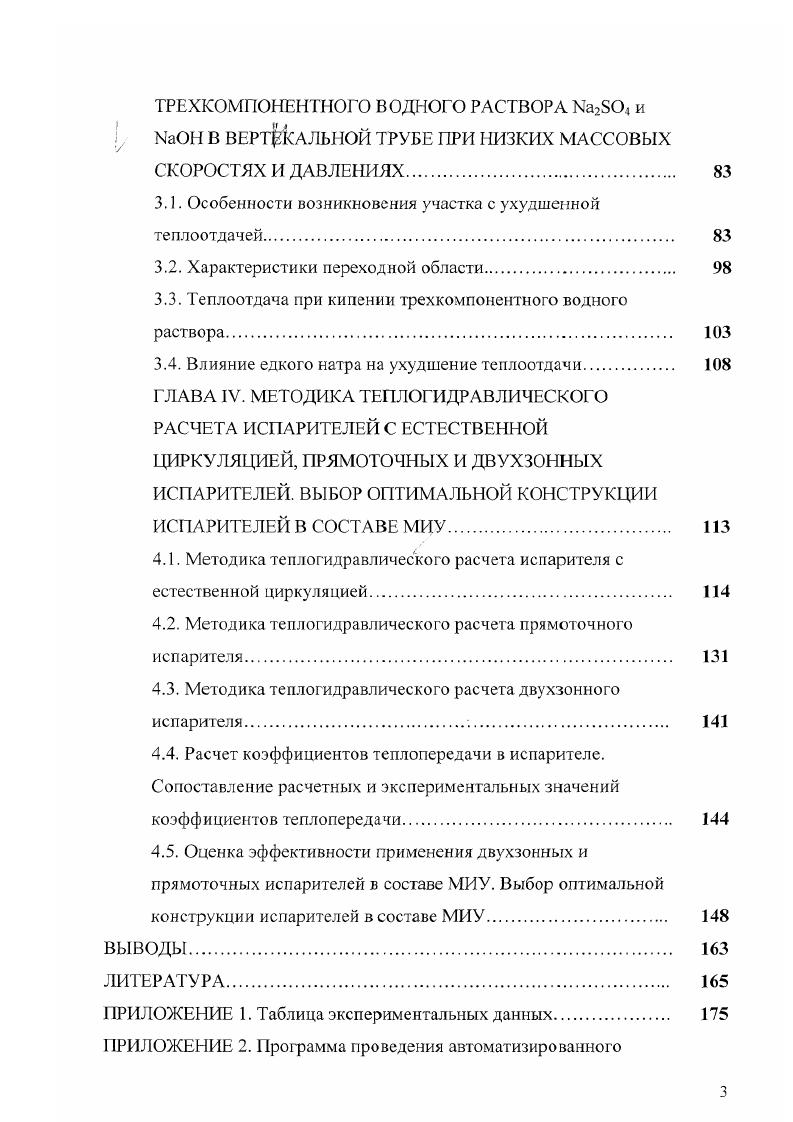

ГЛАВА III. РЕЗУЛЬТАТЫ ЭКСПЕРИМЕНТАЛЬНО О ИССЛЕДОВАНИЯ ТЕПЛООБМЕНА ПРИ КИПЕНИИ
ТРЕХКОМПОНЕНТНОГО ВОДНОГО РАСТВОРА Ыа и ЫаОН В ВЕРТИКАЛЬНОЙ ТРУБЕ ПРИ НИЗКИХ МАССОВЫХ СКОРОСТЯХ И ДАВЛЕНИЯХ.
3.1. Особенности возникновения участка с ухудшенной теплоотдачей.
3.2. Характеристики переходной области
3.3. Теплоотдача при кипении трехкомпонентного водного
раствора.
3.4. Влияние едкого натра на ухудшение теплоотдачи.
ГЛАВА IV. МЕТОДИКА ТЕПЛОГИДРАВЛИЧЕСКОГО РАСЧЕТА ИСПАРИТЕЛЕЙ С ЕСТЕСТВЕННОЙ ЦИРКУЛЯЦИЕЙ, ПРЯМОТОЧНЫХ И ДВУХЗОННЫХ ИСПАРИТЕЛЕЙ. ВЫБОР ОПТИМАЛЬНОЙ КОНСТРУКЦИИ ИСПАРИТЕЛЕЙ В СОСТАВЕ МИУ
4.1. Методика теплогидравлического расчета испарителя с естественной циркуляцией.
4.2. Методика теплогидравлического расчета прямоточного испарителя.
4.3. Методика теплогидравлического расчета двухзонного испарителя.
4.4. Расчет коэффициентов теплопередачи в испарителе.
Сопоставление расчетных и экспериментальных значений коэффициентов теплопередачи
4.5. Оценка эффективности применения двухзонных и прямоточных испарителей в составе МИУ. Выбор оптимальной конструкции испарителей в составе МИУ
ВЫВОДЫ
ЛИТЕРАТУРА


Это приводит к снижению перепада давлений на греющую секцию разность абсолютных давлений на входе и выходе из греющей секции, обуславливающего подъемное движение концентрата, и, как следствие, снижению скорости циркуляции в аппарате. Существованию режимов со сниженным уровнем в опускной щели можно дать следующее объяснение. Наиболее часто такие режимы могут наблюдаться при низких весовых уровнях концентрата над греющей секцией и больших производительностях, при которых имеют место значительные динамические напоры пароводяных струй на выходе из труб греющей секции. В таких
условиях скорость циркуляции лимитируется расходом среды в опускную щель и весовой уровень в щели уменьшается. Такие режимы можно рассматривать как режимы с частичным разрывом контура естественной циркуляции. По данным при снижении скорости циркуляции паросодержание потока на выходе из труб греющей секции непрерывно возрастает, и при определенной скорости соответственно и весовом уровне в опускной щели испарителя достиг ает величины, соответствующей возникновению в верхней части труб греющей секции области с ухудшенной теплоотдачей, что ведет к снижению среднего коэффициента теплопередачи в испарителе. Отличие приведенных на рис. Для количественных оценок влияния весового уровня концентрата в опускной щели на гидродинамический режим контура естественной циркуляции в работе были проведены теплогидравлические опыты на испарителе И0. Формула 1. Рет давление вторичного пара испарителя 1. Игс весовой уровень концентрата над греющей секцией испарителя 0.
