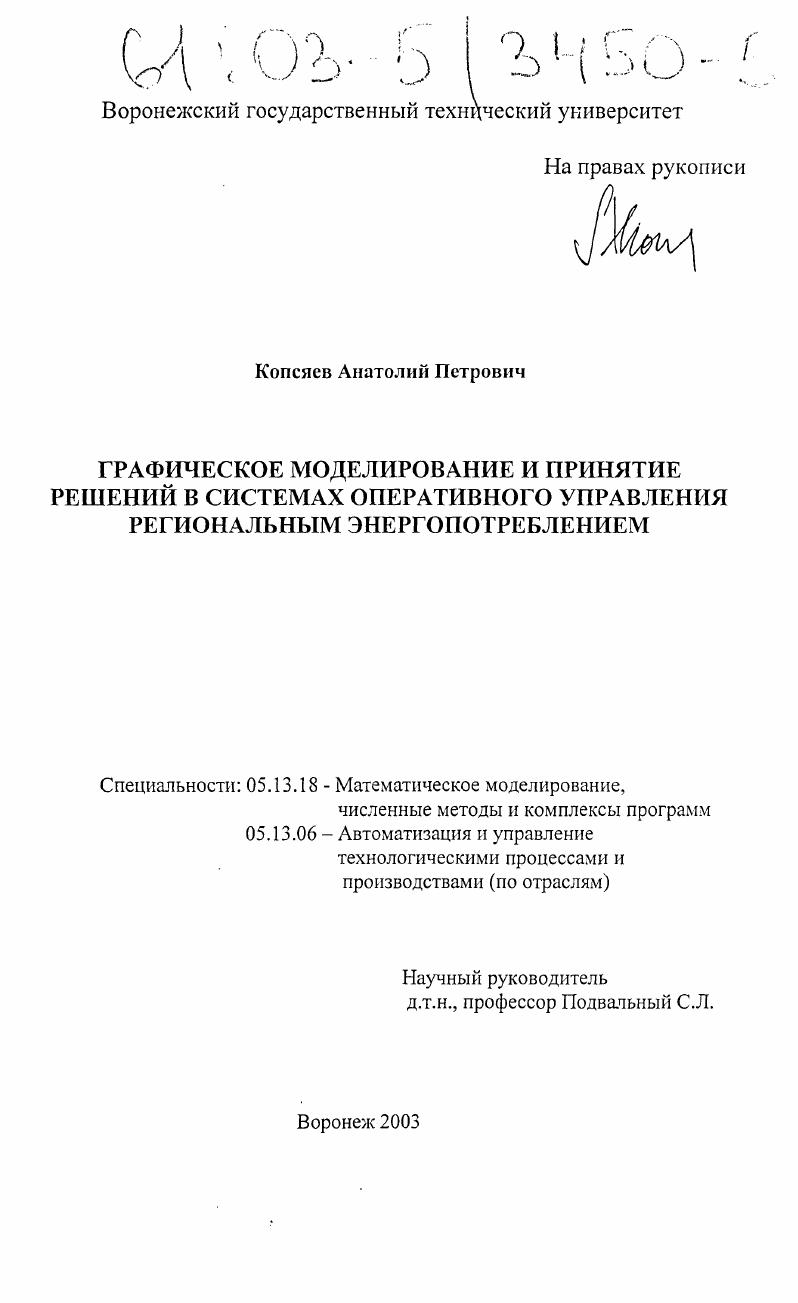

Графическое моделирование и принятие решений в системах оперативного управления региональным энергопотреблением

• Автор: Копсяев, Анатолий Петрович
• Шифр специальности: 05.13.18, 05.13.06
• Научная степень: Кандидатская
• Год защиты: 2003
• Место защиты: Воронеж
• Количество страниц: 169 с. : ил

1. Анализ систем автоматизированного контроля и учета электроэнергии

1.1. Проблематика автоматизированного контроля и учета энергопотребления в распределенных энергосистемах.
1.2. Обобщенная структура и состав интегрированной автоматизированной системы учета и контроля электроэнергии.
1.3. Средства информационного и графического обеспечения процессов принятия решений в ЛСКУЭ

1.4. Цель работы и задачи исследования.

2. Графические модели данных автоматизированных систем учета и контроля электроэнергии.

2.1. Анализ качества графических моделей данных распределенных энергосистем

2.2. Методы построения концептуальных моделей распределенных энергосистем и графических структур данных

2.3. Алгоритм формирования концептуальной модели распределенной

энергосистемы

Выводы.
3. Алгоритмизация принятия решений на основе графических моделей в АСКУЭ
3.1. Моделирование процесса оперативной маршрутизации в распределенных сетях передачи электроэнергии.
3.2. Моделирование принятия решений в условиях дефицита энергомощностей.
3.3. Моделирование перераспределения ограниченных энергомощностей в
неопределенных условиях
Выводы.
4. Модели визуализации потоков электроэнергии на структурных схемах сложных многоуровневых электрических сетей.
4.1. Визуализация потоков электроэнергии на многоуровневых структурах электрических сетей для графической поддержки процессов принятия решений.
4.2. Концептуальные и графические модели корпоративных систем оптового рынка электроэнергии и мощности.
4.2.1. Цели и задачи концептуального моделирования корпоративных систем электроэнергетики.
4.2.2. Концептуальные модели корпоративных систем.

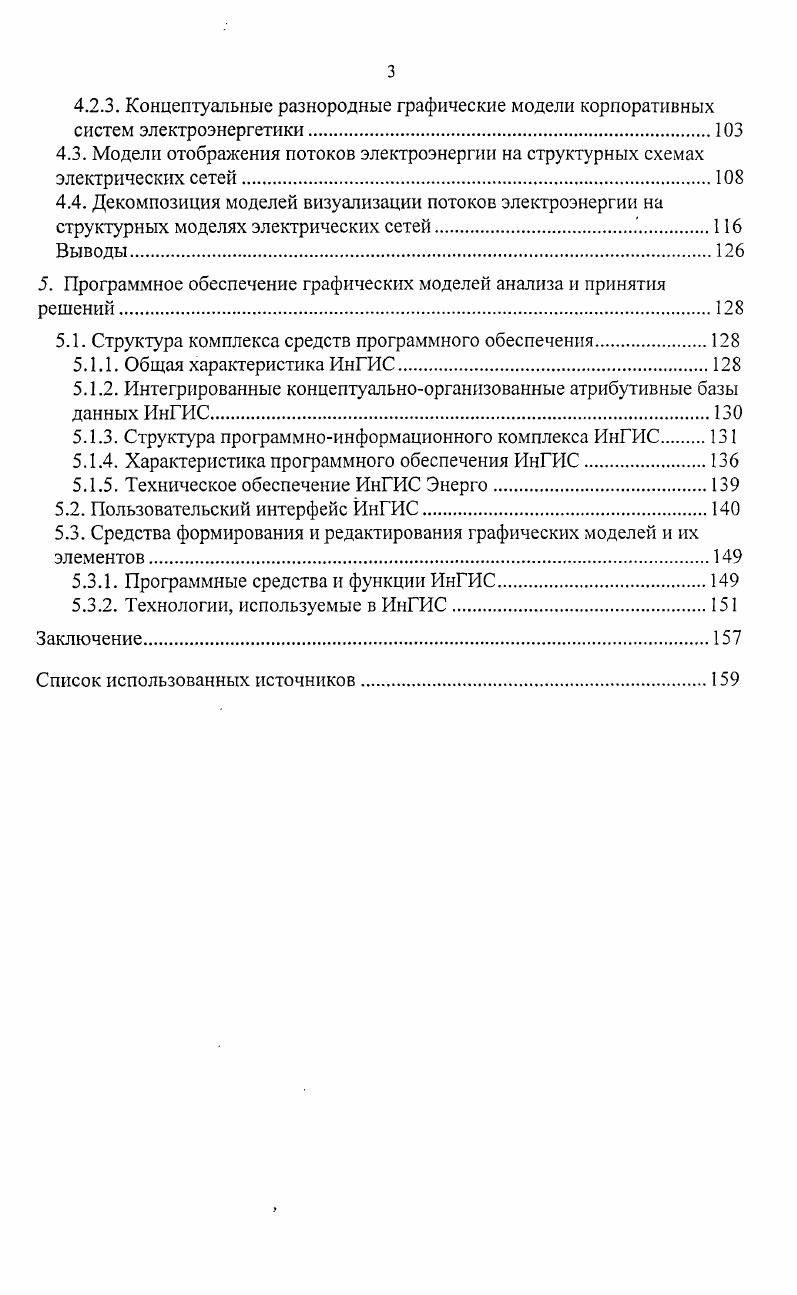

4.2.3. Концептуальные разнородные графические модели корпоративных систем электроэнергетики
4.3. Модели отображения потоков электроэнергии на структурных схемах электрических сетей.
4.4. Декомпозиция моделей визуализации потоков электроэнергии на
структурных моделях электрических сетей1
5. Программное обеспечение графических моделей анализа и принятия решений.
5.1. Структура комплекса средств программного обеспечения.
5.1.1. Общая характеристика ИнГИС.
5.1.2. Интегрированные концептуальноорганизованные атрибутивные базы данных ИнГИС
5.1.3. Структура программноинформационного комплекса ИнГИС
5.1.4. Характеристика программного обеспечения ИнГИС
5.1.5. Техническое обеспечение ИнГИС Энерго.
5.2. Пользовательский интерфейс ИнГИС.
5.3. Средства формирования и редактирования графических моделей и их элементов.
5.3.1. Программные средства и функции ИнГИС.
5.3.2. Технологии, используемые в ИнГИС.
Заключение
Список использованных источников


Вопросы регулирования частоты и напряжения в энергосистеме решаются согласованным режимом работы всех электростанций и электросетей. Оптимальное согласование режимов работы всех элементов энергосистемы достигается оперативным управлением, которое осуществляется по двум основным направлениям путем заблаговременной разработки режимов и посредством текущего оперативного регулирования работы системы. При этом все большее значение приобретают автоматизированные системы управления. Все же основой оперативного управления, в том числе в человекомашинных системах, остается целенаправленная деятельность человека. Единым центром, осуществляющим круглосуточное оперативное диспетчерское руководство работой электростанций и электросетей, являются диспетчерские службы, входящие в состав энергоуправления в энергосистемах. Диспетчерское управление должно быть организовано по иерархической структуре, предусматривающей распределение функций оперативного контроля и управления между уровнями, а также подчиненность нижестоящих уровней управления вышестоящим. Для каждого диспетчерского уровня должны быть установлены две категории управления оборудованием и сооружениями оперативное управление и оперативное ведение. В оперативном управлении дежурного диспетчера должны находиться оборудование, устройства, средства диспетчерского и технологического управления, операции с которыми требуют координации действий подчиненного оперативного персонала и согласованных изменений режимов на нескольких объектах. Организационная структура и форма оперативного управления определяются руководством предприятия в соответствии с положением об энергетической службе исходя из объемов обслуживания, сложности оборудования и сменности работы. Роль оперативного персонала в реконструируемой электроэнергетике имеет решающее значение для успеха реформ, поскольку он должен все время исполнять свои функции в условиях постоянно меняющейся ситуации, изменяющихся структур и переоценки основных ценностей. Степень участия оператора системы в функционировании и формировании оперативного оптового рынка электроэнергии в значительной степени зависит от его структуры. Чтобы решать задачи надежности, учитывая затраты на это мероприятие, усилилось давление на оператора, хотя рыночные методы, используемые для этой цели, различны. Очевидно, что должно формироваться искусство управления энергосистемой в рыночных условиях с учетом конфиденциальности коммерческой информации. Основное оборудование энергосистемгенераторы, трансформаторы, линии электропередачи, а также средства управлениярелейная защита, автоматика, связь и телемеханиканаходятся в оперативном управлении или в оперативном ведении диспетчера того или другого уровня. В оперативном управлении диспетчера находится оборудование, операции с которым требуют, координации действий подчиненного оперативного персонала, например отключение межсистемной линии электропередачи такие операции производятся только по распоряжению вышестоящего диспетчера. В оперативном ведении диспетчера находится оборудование, состояние или режим работы которого имеют значение для данного уровня управления, но не требуют координации действий подчиненного, персонала. Ведение режима энергосистемы обеспечивается с помощью средств автоматического и оперативного управления. Подготовка режима связана с большими предварительными расчетами, выполняемыми за различные интервалы времени. Рис. К долгосрочному планированию относятся задачи планирования на период времени месяцкварталгод. При этом решаются задачи оптимизации режимов, а также большинство задач, связанных с обеспечением надежности исследуется устойчивость параллельной работы рассчитываются токи коротких замыканий производится выбор параметров настройки устройств релейной защиты и противоаварийной автоматики разрабатываются инструкции по оперативному ведению режима и эксплуатации средств автоматики и релейной защиты и т. При краткосрочном планировании решаются задачи, связанные главным образом с подготовкой режима работы энергосистемы на ближайшие сутки или несколько суток, включая выходные и праздничные дни.
