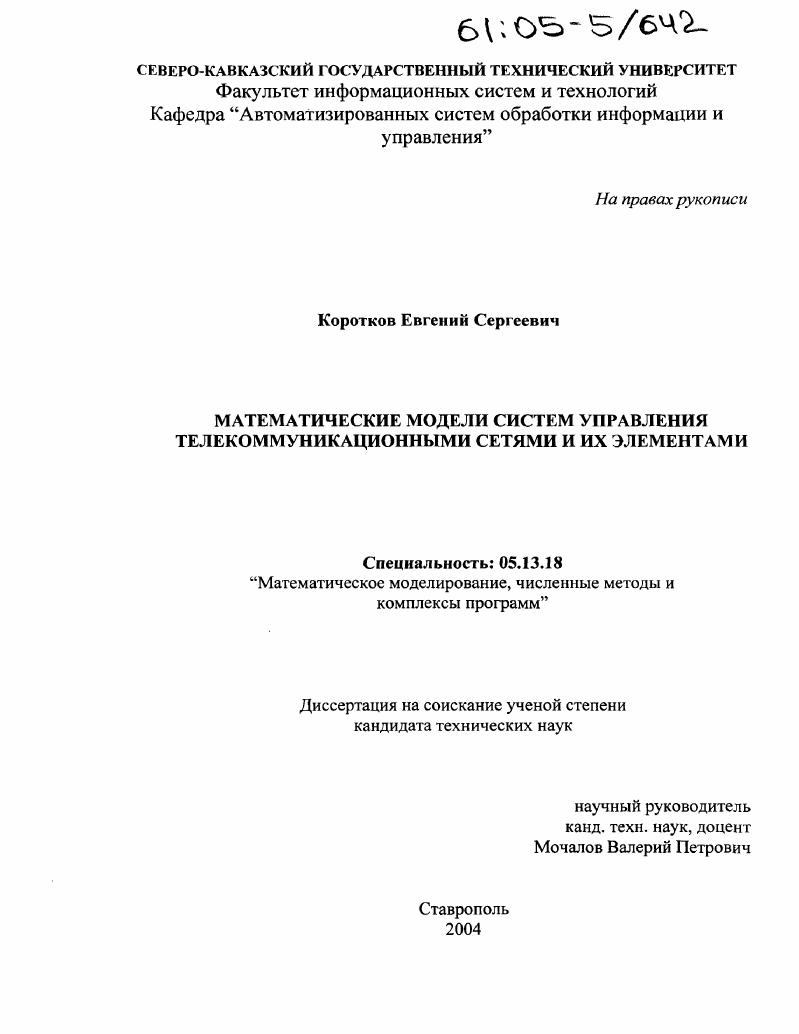

Математические модели систем управления телекоммуникационными сетями и их элементами

• Автор: Коротков, Евгений Сергеевич
• Шифр специальности: 05.13.18
• Научная степень: Кандидатская
• Год защиты: 2004
• Место защиты: Ставрополь
• Количество страниц: 212 с. : ил.

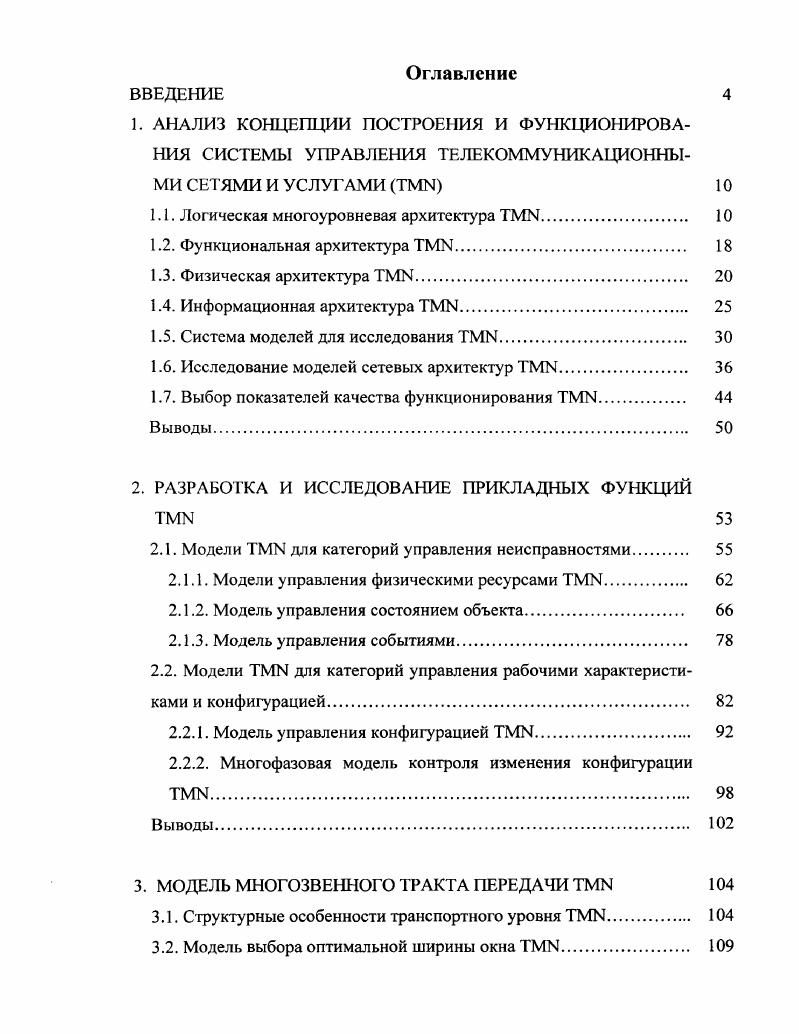

Оглавление
ВВЕДЕНИЕ
1. АНАЛИЗ КОНЦЕПЦИИ ПОСТРОЕНИЯ И ФУНКЦИОНИРОВАНИЯ СИСТЕМЫ УПРАВЛЕНИЯ ТЕЛЕКОММУНИКАЦИОННЫМИ СЕТЯМИ И УСЛУГАМИ ТМЫ

1.1. Логическая многоуровневая архитектура ТМИ

1.2. Функциональная архитектура ТМИ.

1.3. Физическая архитектура ТМЫ.

1.4. Информационная архитектура ТМЫ.

1.5. Система моделей для исследования ТМЫ.

1.6. Исследование моделей сетевых архитектур ТМЫ

1.7. Выбор показателей качества функционирования ТМЫ

Выводы
2. РАЗРАБОТКА И ИССЛЕДОВАНИЕ ПРИКЛАДНЫХ ФУНКЦИЙ ТМЫ
2.1. Модели ТМЫ для категорий управления неисправностями
2.1.1. Модели управления физическими ресурсами ТМЫ
2.1.2. Модель управления состоянием объекта.
2.1.3. Модель управления событиями
2.2. Модели ТМЫ для категорий управления рабочими характеристиками и конфигурацией
2.2.1. Модель управления конфигурацией ТМЫ
2.2.2. Многофазовая модель контроля изменения конфигурации ТМЫ.
Выводы.
3. МОДЕЛЬ МНОГОЗВЕННОГО ТРАКТА ПЕРЕДАЧИ ТМЫ
3.1. Структурные особенности транспортного уровня ТМЫ
3.2. Модель выбора оптимальной ширины окна ТМЫ.
3.3. Модель технологии разделения типов нагрузки многозвенного
тракта передачи данных ТМЫ
Выводы
4. ОЦЕНКА ХАРАКТЕРИСТИК ПРОПУСКНОЙ СПОСОБНОСТИ СПДТМЫ
4.1. Модель обработки протокола в сигнальных процессорах узлов коммутации ТМЫ.
4.2. Имитационная модель алгоритма обмена данными системы сигнализации ТМЫ
Выводы.
ЗАКЛЮЧЕНИЕ
Литература


Согласно определению ITU-T, TMN представляет собой отдельную сеть, которая имеет интерфейсы с одной или большим числом сетей связи в нескольких точках, обменивается с этими сетями информацией и управляет их функционированием. Отделение TMN от сетей связи реализуется на физическом или логическом уровне. Необходимо отметить, что TMN принципиально является самостоятельной системой, которая обеспечивает интерфейсы с сетью электросвязи в нескольких разных точках для получения информации и управления работой. Однако часто TMN использует часть сети электросвязи для обеспечения своих соединений. TMN может изменяться от весьма простого соединения между операционной системой и отдельным устройством электросвязи до огромной сети, соединяющей большое количество операционных систем и аппаратуры электросвязи различных типов. Рисунок 1. Согласно модели ИСО система управления сетью строится иерархически и имеет следующие уровни (рисунок 1. Рисунок 1. Как известно, функции TMN разделены на четыре уровня: управления бизнесом, услугами, сетью и элементами сети. В пределах каждого из уровней задачи управления решаются автономно системами поддержки операций (Operations Support System - OSS). На рисунке 1. TMN и систем поддержки операций. Чтобы реализовать функции управления на каждом конкретном уровне, создаются подсистемы управления: элементами сети - ny3C(Element Manager System - EMS), сетью - nyC(Net Manager System - NMS), услугами - ИУУ(Service Manager System - SMS), а так же центры: технической эксплуатации и технического обслуживания - ЦТЭ(Орегабоп and Maintenance Centre - ОМС), сетью -L(yC(Nct Manager Centre - NMC), услугами - ЦУ У (Service Manager Centre - SMC), бизнесом - LjyB(Business Manager Centre - BMC). Подсистема управления элементами первичной сети может решать задачи автономного управления одним или группой ЭС(например управления фуппой -ПУЭС транспортной сетью SDH). ПУЭС в большинстве случаев не стандартизованы, каждый изготовитель средств доставки информации предлагает свое решение. Рисунок 1. Рисунок 1. Любая ПУЭС в любой момент времени обязана предоставить системе поддержке операций(Р) сетевого управления информацию о состоянии ЭС или группы элементов как одного управляемого объекта. Функции ПУЭС приведены на рисунке 1. На рисунке 1. Использование в системе управления сетью нескольких ПУЭС вызвано тем, что разные изготовители цифровых систем передачи используют специфические, не стандартизованные, средства управления. Подсистема управления сетью собирает, организуя обмен информацией через сеть передачи данных, и обрабатывает данные от всех ПУЭС, представляя их в интегральном виде для администрации сети и ПУУ. Интегральное представление состояния сети электросвязи на уровнях управления сетью и услугами позволяет с достаточной полнотой определять проблемы и принимать оптимальные решения. Первая из трех архитектур, предусмотренных стандартом М. TMN в терминах так называемых функциональных блоков. Каждый блок представляет собой ipynny управляющих функций, определенных для сетевых ресурсов конкретного типа. Места обмена информацией между неперекрывающимися блоками называются кон-грольными точками (reference points). MAF), которые предоставляют одну или несколько услуг управления. ТМК и обозначают границы взаимодействующих функциональных блоков. Функциональная архитектура ТМЫ представлена на рисунке 1. В функциональной архитектуре ТМЫ определено четыре различных типа функциональных блоков, названия которых соответствуют названиям функций приложений управления. Рисунок 1. Функциональный блок сетевого элемента (NEF) описывает функции оборудования электросвязи, которые доступны для управления со стороны TMN. Телекоммуникационные функции сетевых элементов выходят за рамки систем TMN, поэтому в рекомендациях не определяются. Функциональный блок операционной системы (OSF) описывает функции операционной системы, которые инициализируют операции управления и осуществляют обработку информации, полученной в ходе наблюдения, контроля и координирования работы сетевых элементов. Данные функции полностью определены рекомендациями TMN. Функциональный блок рабочей станции (WSF) описывает функции, обеспечивающие поддержку взаимодействия TMN с пользователем.
