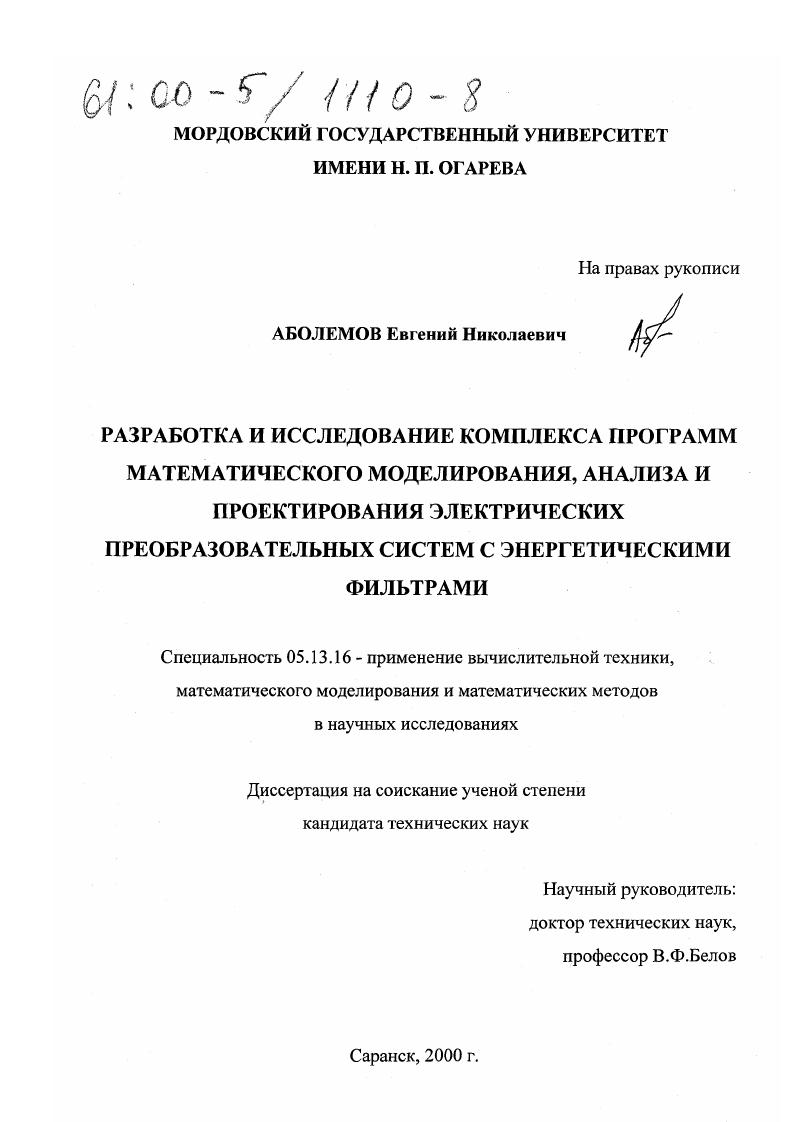

Разработка и исследование комплекса программ математического моделирования, анализа и проектирования электрических преобразовательных систем с энергетическими фильтрами

• Автор: Аболемов, Евгений Николаевич
• Шифр специальности: 05.13.16
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Саранск
• Количество страниц: 163 с. : ил.

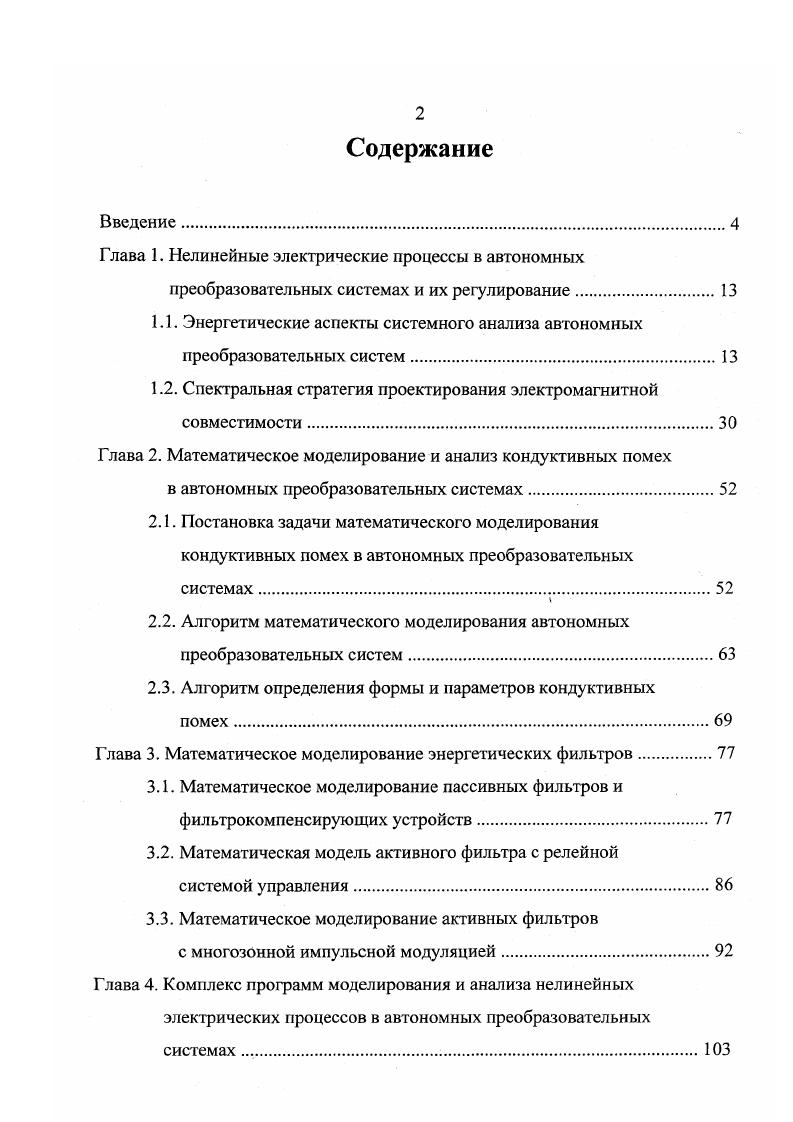

1.1. Энергетические аспекты системного анализа автономных преобразовательных систем

1.2. Спектральная стратегия проектирования электромагнитной совместимости

Глава 2. Математическое моделирование и анализ кондуктивных помех

в автономных преобразовательных системах

2.1. Постановка задачи математического моделирования кондуктивных помех в автономных преобразовательных
системах.

2.2. Алгоритм математического моделирования автономных преобразовательных систем

2.3. Алгоритм определения формы и параметров кондуктивных

помех

Глава 3. Математическое моделирование энергетических фильтров

3.1. Математическое моделирование пассивных фильтров и фильтрокомпенсирующих устройств
3.2. Математическая модель активного фильтра с релейной
системой управления
3.3. Математическое моделирование активных фильтров
с многозонной импульсной модуляцией
Глава 4. Комплекс программ моделирования и анализа нелинейных электрических процессов в автономных преобразовательных системах.3

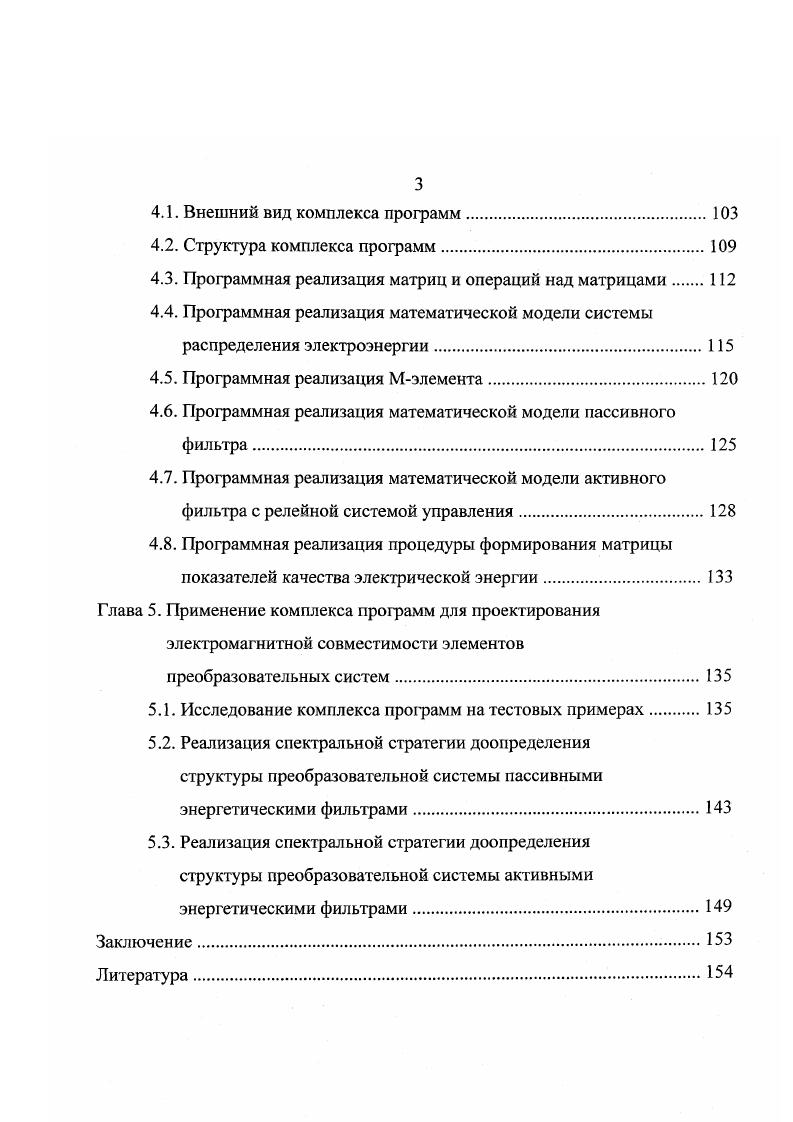

4.1. Внешний вид комплекса программ
4.2. Структура комплекса программ
4.3. Программная реализация матриц и операций над матрицами
4.4. Программная реализация математической модели системы распределения электроэнергии
4.5. Программная реализация Мэлемента.
4.6. Программная реализация математической модели пассивного фильтра.
4.7. Программная реализация математической модели активного фильтра с релейной системой управления
4.8. Программная реализация процедуры формирования матрицы показателей качества электрической энергии.
Глава 5. Применение комплекса программ для проектирования электромагнитной совместимости элементов
преобразовательных систем
5.1. Исследование комплекса программ на тестовых примерах
5.2. Реализация спектральной стратегии доопределения структуры преобразовательной системы пассивными энергетическими фильтрами.
5.3. Реализация спектральной стратегии доопределения структуры преобразовательной системы активными энергетическими фильтрами
Заключение.
Литература


Для линейных электрических цепей общепринятым является представление о мощности сдвига, как о мощности, характеризующей энергию, колеблющуюся между источником и нагрузкой. Нагрузка в таком случае обязательно имеет индуктивный или емкостной характер, то есть содержит элементы, запасающие электромагнитную энергию в одну часть периода переменного тока и возвращающие ее источнику в другую часть периода. При этом в цепи синусоидального тока мощность сдвига, потребляемая индуктивностью и генерируемая емкостью, равна произведению угловой частоты о на максимальное значение энергии, запасаемой периодически соответственно в магнитном и электрическом полях. Нетрудно показать, что для нелинейных цепей подобное представление неприменимо. С этой целью рассмотрим цепь, в которой к источнику синусоидального напряжения и1тъШ бесконечной мощности подключен нелинейный двухполюсник, представляющий собой последовательное соединение идеального управляемого вентиля и линейного активного сопротивления рис. При задержке включения вентиля на угол а относительно момента прохождения приложенного напряжения через нулевое значение кривая г тока, протекающего в цепи, представляет собой участок синусоиды рис. В интервале 1 2 вентиль не включен и ток не протекает, в интервале 2 3 после включения вентиля ток равен приложенному напряжению, деленному на сопротивление Л. Наличие интервала задержки 1 2 приводит к тому, что центр тяжести кривой тока смещается в сторону отставания и цепь начинает потреблять мощность сдвига. О
Рис. БШ2 а
1. Из рис.
