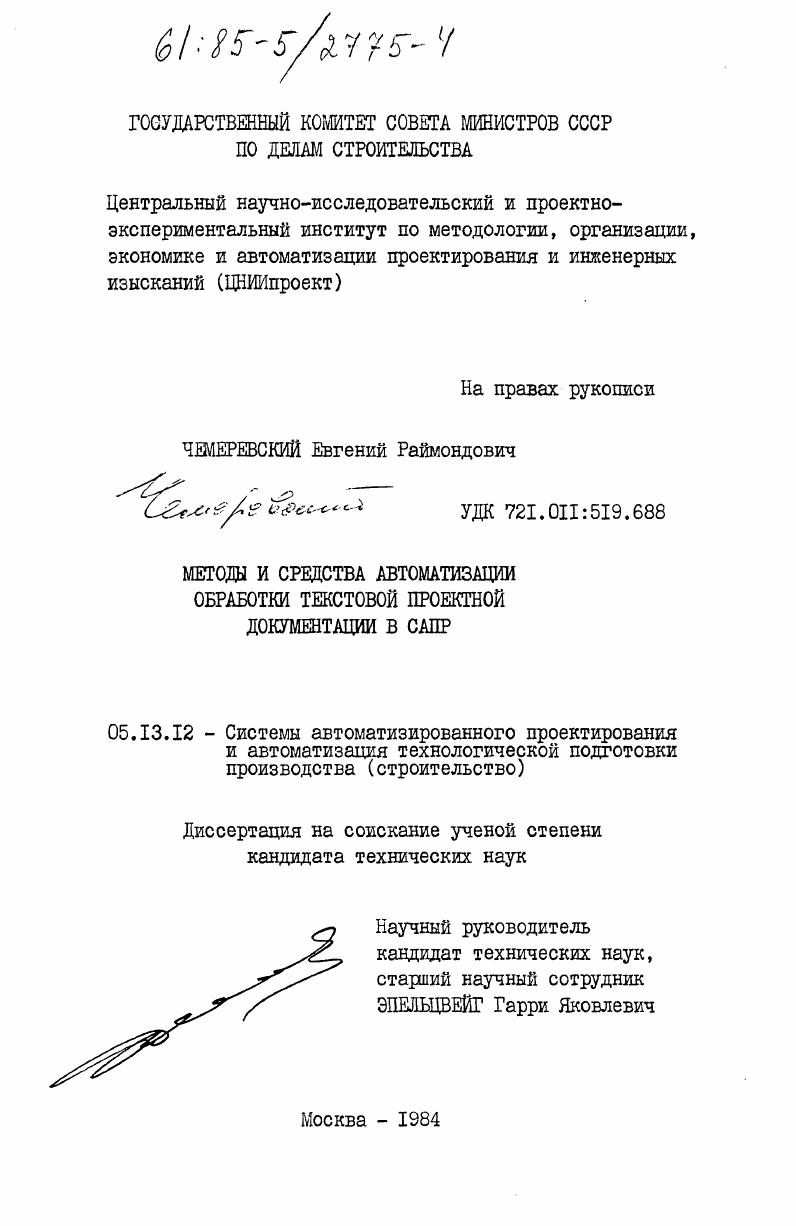

Методы и средства автоматизации обработки текстовой проектной документации в САПР

• Автор: Чемеревский, Евгений Раймондович
• Шифр специальности: 05.13.12
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Москва
• Количество страниц: 198 c. : ил

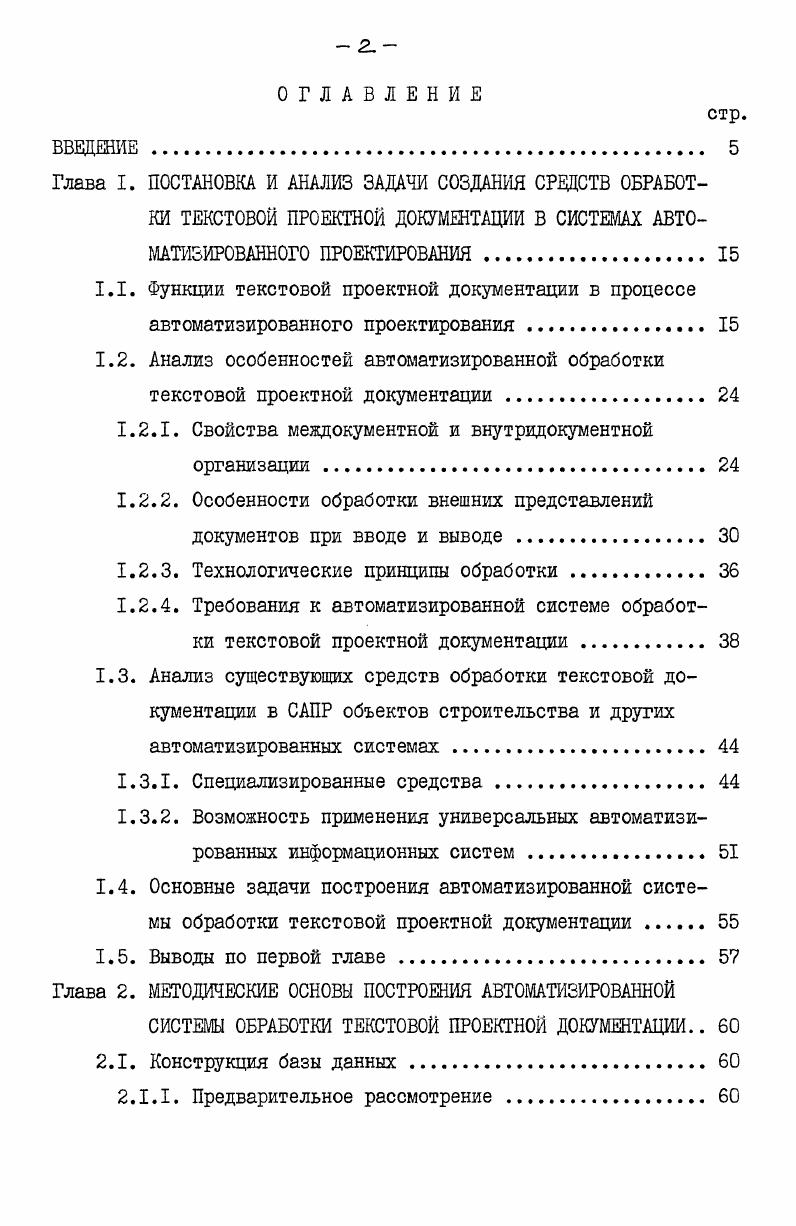

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ
Глава I. ПОСТАНОВКА И АНАЛИЗ ЗАДАЧИ СОЗДАНИЯ СРЕДСТВ ОБРАБОТКИ ТЕКСТОВОЙ ПРОЕКТНОЙ ДОКУМЕНТАЦИИ В СИСТЕМАХ АВТОМАТИЗИРОВАННОГО ПРОЕКТИРОВАНИЯ.
1.1. Функции текстовой проектной документации в процессе автоматизированного проектирования .
1.2. Анализ особенностей автоматизированной обработки текстовой проектной документации .

1.2.1. Свойства междокуыентной и внутридокументной организации .

1.2.2. Особенности обработки внешних представлений документов при вводе и выводе .

1.2.3. Технологические принципы обработки

1.2.4. Требования к автоматизированной системе обработки текстовой проектной документации .
1.3. Анализ существующих средств обработки текстовой документации в САПР объектов строительства и других автоматизированных системах

1.3.1. Специализированные средства .

1.3.2. Возможность применения универсальных автоматизированных информационных систем
1.4. Основные задачи построения автоматизированной системы обработки текстовой проектной документации
1.5. Выводы по первой главе
Глава 2. МЕТОДИЧЕСКИЕ ОСНОВЫ ПОСТРОЕНИЯ АВТОМАТИЗИРОВАННОЙ
СИСТЕМЫ ОБРАБОТКИ ТЕКСТОВОЙ ПРОЕКТНОЙ ДОКУМЕНТАЦИИ
2.1. Конструкция базы данных
2.I.I. Предварительное рассмотрение .
2.1.2. Упорядоченные деревья терминологические соглашения .
2.1.3. Усечение и фрагментация
2.1.4. Модели и агрегаты данных .
2.1.5. Синтаксис моделей
2.1.6. Синтаксические представления агрегатов .
2.1.7. Синтаксис указателей агрегатов и типов
2.2. Типоуправляемая обработка
2.2.1. Основная схема .
2.2.2. Программная реализация
2.2.3. Особенности типоуправляемой обработки .
2.2.4. Структура лингвистического обеспечения автоматизированной системы обработки текстовой проектной документации .
2.2.5. Структура программного обеспечения автоматизированной системы обработки текстовой проектной документации III
2.3. Ведение архива текстовой проектной документации .
2.3.1. Язык манипулирования моделями .
2.3.2. Язык манипулирования данными.
2.3.3. Пример
2.4. Выводы по второй главе
Глава 3. ОБРАБОТКА ВХОДНЫХ И ВЫХОДНЫХ ИЗОБРАЖЕНИЙ
ДОКУМЕНТОВ
3.1, Существующие средства ввода и вывода текстовой
документируемой информации .
. Стандартный комплект типоориентированных средств ввода и вывода в составе автоматизированной системы обработки текстовой проектной документации
стр.
3.3. Язык компоновки изображений текстовых документов КЙТД
3.3.1. Метод параметризуемых проекционных структур .
3.3.2. Синтаксис языка
3.3.3. Возможные расширения .
3.4. Выводы по третьей главе
Глава 4. ЭКСПЕРИМЕНТАЛЬНАЯ ПРОВЕРКА И ВНЕДРЕНИЕ АВТОМАТИЗМ
РОВАННСЙ СИСТЕМЫ ОБРАБОТКИ ТЕКСТОВОЙ ПРОЕКТНОЙ ДОКУМЕНТАЦИИ .
4.1. Реализация концепции автоматизированной системы обработки текстовой проектной документации в системе СИНАПР.
4.2. Особенности лингвистического и программного обеспечений СИНАПР.
4.3. Технология использования СИНАПР при разработке САПР
и в процессе автоматизированного проектирования .
4.4. Внедрение СИНАПР и качественный анализ результатов внедрения
4.5. Техникоэкономическая эффективность внедрения
СИНАПР
4.6. Выводы по четвертой главе
ОСНОВНЫЕ ВЫВОДЫ
ЛИТЕРАТУРА


Приведены данные о внедрении СИНАПР в ряде разработок, анализ техникоэкономической эффективности внедрения. ГЛАВА I. В процессе проектирования объекта строительства вся информация об объекте представляется системой документов, комплектующих проектносметную документацию ПСД. При этом единичные документы отображают, как правило, отдельные аспекты проектируемого объекта технологические, архитектурнопланировочные и конструктивные решения, технические разделы проекта, сметные расчеты и т. Многообразие видов и информационная разнохарактерность документов обусловливают сложность процесса документирования проектной информации. Выделение документирования в качестве самостоятельной задачи отражено общесоюзными стандартами. Системы ГОСТов СПДС , ЕСКД и другие регламентируют разработку, оформление и обращение проектносметной и конструкторской документации. Значительную часть ПСД составляет текстовая проектная документация ТПД, включащая спецификации, сметы, ведомости, Формуляры, пояснительные записки, расчетные таблицы. Полный перечень конструкторских документов, фиксируемый стандартом , содержит более половины текстовых документов от общего числа их видов. Оформление текстовых документов особо регламентируется ГОСТами , , правила их выполнения детализируются в ГОСТах ,, и других, входящих в системы СПДС и ЕСКД. Данные стандарты содержат несколько десятков форм текстовых документов, не оцределяя в то же время всего их разнообразия. Дело в том, что стандарты , , регламентируют обработку таблиц
как группового вида документов без фиксации конкретной табличной Форш. Таким образом, текстовые документы рассматриваются существующими нормативами как отдельный вид проектной информации, требующий особых приемов оформления. Кроме того, большая часть графических документов содержит текстотабличные фрагменты . Развитие технологии автоматизированного проектирования вызывает необходимость автоматизации документирования проектной информации. Это продиктовано, вопервых, высокой трудоемкостью выполнения проектноконструкторской документации, а вовторых, необходимостью обеспечения вяутрипрограммяого использования и формирования информации, содержащейся в документах. Она обусловлена различиями в методах обработки и организации взаимодействия внешних доступных пользователю и внутримашинных доступных программной обработке представлений, имеющими место для текстовых и графических документов. В основе автоматизированной обработки графической документации лежит оперирование пространственногеометрическими образами, влекущее неконтролируемую пользователем перестройку их внутримашинного представления. Тематика соответствующих работ включает программные и лингвистические средства формирования чертежей , , а также средства взаимодействия знутримашинного представления графического документа с цифровой моделью объекта ЩО . При этом графический документ рассматривается как средство взаимодействия между программным компонентом САПР и пользователем, но не как материал информационного обмена между проектирующими подсистемами САПР. Для последней цели служит ЩО , 4, 5, 6, i. Текстовые проектные документы характеризуются структурносодержательным соответствием внутримашинного и внешнего представлений. В памяти вычислительной машины текстовой документ представляется набором текстов и чисел, сгруппированных в соответствии с логической структурой документа. Примерами таких групп служат текстовой фрагмент, табличная строка, таблица, набор совместно документируемых таблиц и текстов. Внешние представления текстового документа, используемые для его ввода входные и вывода выходные, это наборы алфавитноцифровых символов, организованные в поле изображения по правилам, облегчающим интерпретацию внутренних логических связей содержания документа. Это достигается, например, фиксацией взаимного расположения элементов содержания документа, использованием элементов оформления и комментариев. Внутримашинное представление текстового документа допускает непосредственное использование в проблемных формирующих проектные решения программах. Разработки в области автоматизации обработки ТПД 3, , и др.
