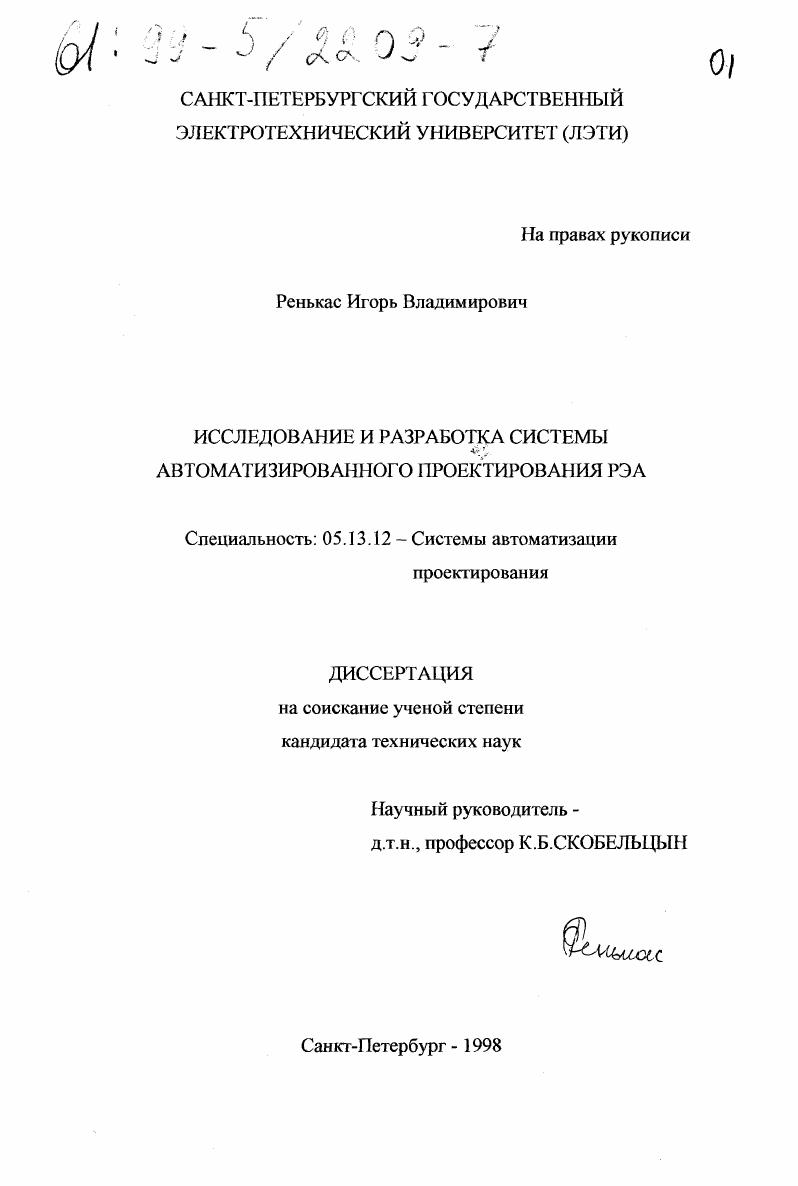

Исследование и разработка системы автоматизированного проектирования РЭА

• Автор: Ренькас, Игорь Владимирович
• Шифр специальности: 05.13.12
• Научная степень: Кандидатская
• Год защиты: 1998
• Место защиты: Санкт-Петербург
• Количество страниц: 109 с. : ил.

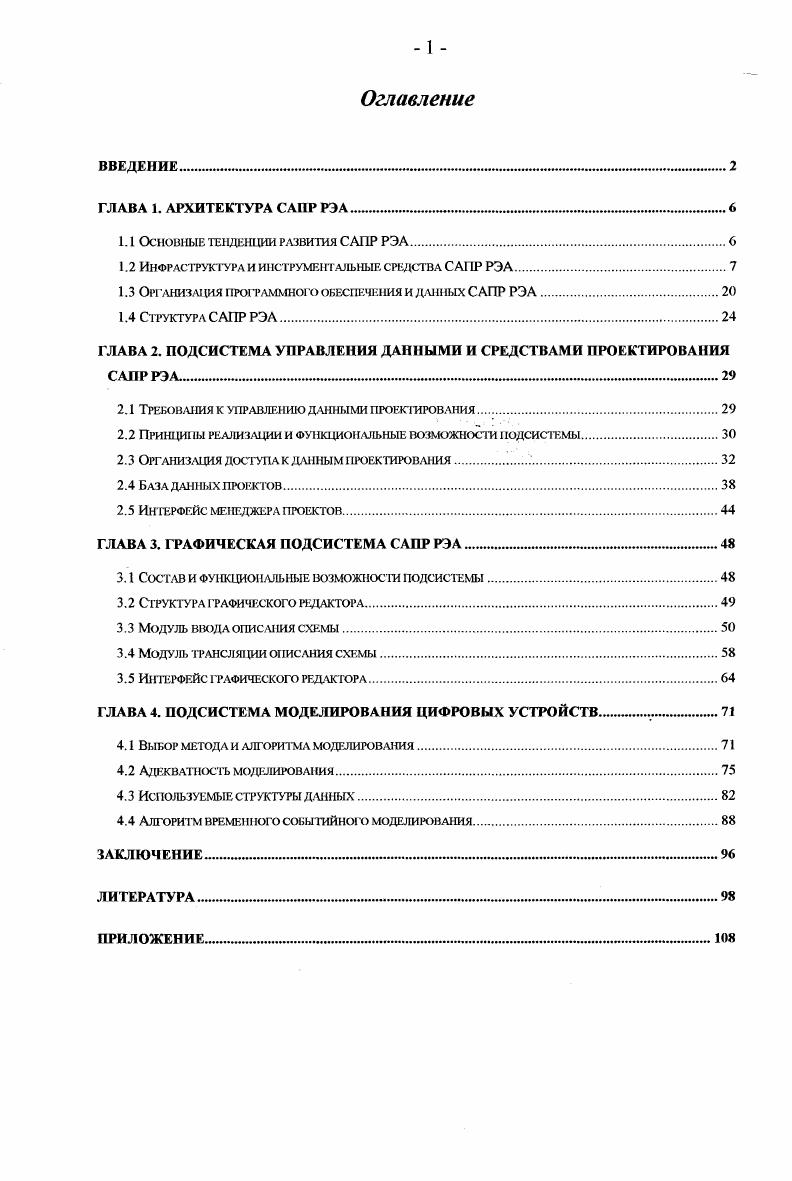

Оглавление

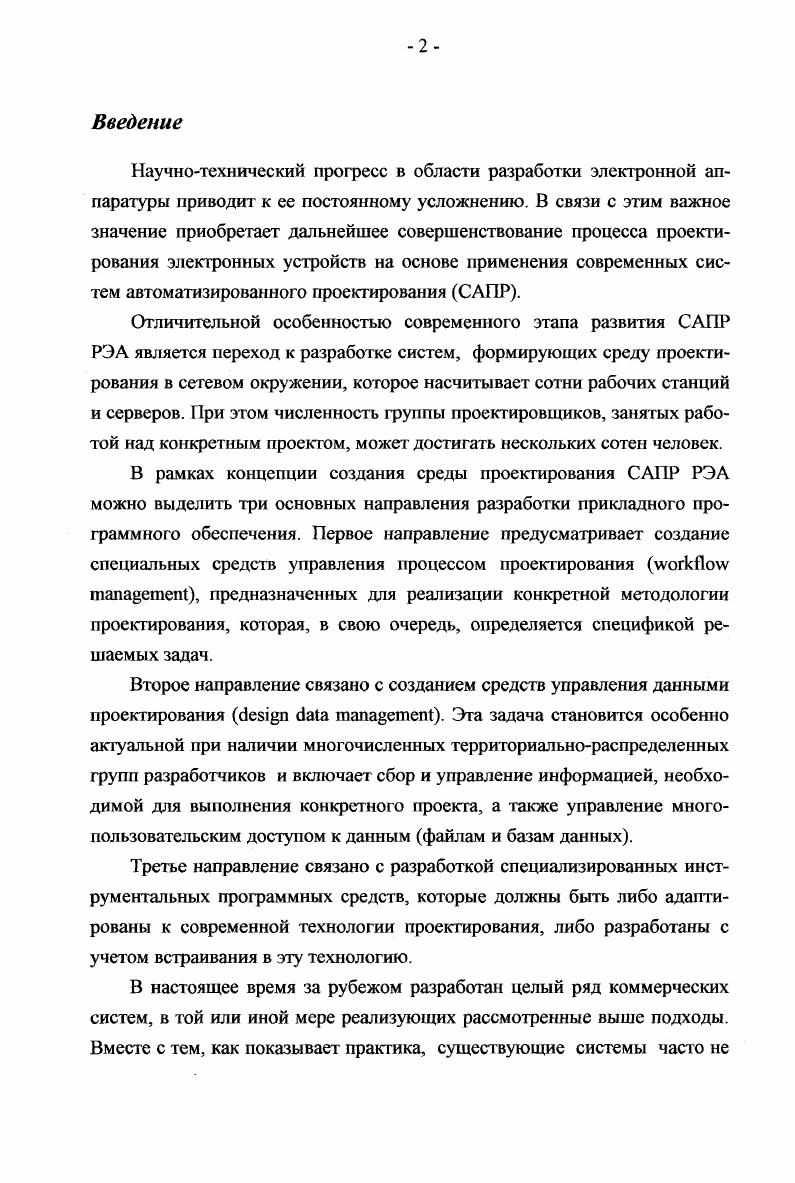

ВВЕДЕНИЕ

ГЛАВА 1. АРХИТЕКТУРА САПРРЭА

1.1 Основные тенденции развития САПР РЭА.

1.2 Инфраструктура и инструментальные средства САПР РЭА

1.3 Организация программного обеспечения и данных САПР РЭА

1.4 Структура САПР РЭА

ГЛАВА 2. ПОДСИСТЕМА УПРАВЛЕНИЯ ДАННЫМИ И СРЕДСТВАМИ ПРОЕКТИРОВАНИЯ САПР РЭА.

2.1 Требования к управлению данными проектирования

2.2 Принципы реализации и функциональные возможности подсистемы.

2.3 Оргапиъщия доступа к данным проектирования

2.4 База данных проектов
2.5 Ин герфейс менеджера проектов.
ГЛАВА 3. ГРАФИЧЕСКАЯ ПОДСИСТЕМА САПР РЭА
3.1 Состав и функциональные возможности подсистемы
3.2 Структура графического редактора
3.3 Модуль ввода описания схемы.
3.4 Модуль трансляции описания схемы
3.5 Интерфейс графического редактора
ГЛАВА 4. ПОДСИСТЕМА МОДЕЛИРОВАНИЯ ЦИФРОВЫХ УСТРОЙСТВ .
4.1 Выбор метода и алгоритма моделирования
4.2 Адекватность моделирования
4.3 Используемые структуры данных.
4.4 Алгоритм временного событийного моделирования.
ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА


Рассматривается организация хранения создаваемого пользователем описания схемы и используемые для этого структуры данных. Рассматриваются структуры данных и алгоритмы, используемые при трансляции созданного описания схемы. Рассматривается интерфейс графического редактора и его основные режимы работы. Четвертая глава посвящена аспектам реализации алгоритма временного событийного моделирования используемого в подсистеме моделирования цифровых устройств САПР РЭА. Приводится обоснование выбора алгоритма и метода моделирования. Рассматриваются вопросы, касающиеся адекватности моделирования. Приводятся используемые структуры данных и блок-схема алгоритма временного событийного моделирования. Глава 1. В настоящее время, в связи с прогрессом в технологиях, сложность проектирования увеличивается суммарно более чем на % ежегодно [1. По мнению ведущих аналитиков БЕМАТЕСН размер группы проектирования к году может составлять около 0 человек []. Такие большие группы проектирования требуют среды сотен компьютеров и серверов, соединенных между собой сетями, большого количества средств автоматизации проектирования (САПР РЭА) и других инструментальные средств, а также миллионов файлов данных размещенных на терабайтах дисковой памяти []. Постоянное увеличение сложности проектирования в связи с прогрессом в технологиях (более чем на % ежегодно). Постоянное увеличение размера группы проектирования (размер группы проектирования к году может составлять около 0 человек). Переход процесса проектирования в сетевую среду, объединяющую десятки и сотни компьютеров и серверов. Постоянное увеличение объема совместно используемых данных проектирования. Постоянное увеличение количества используемых проектировщиками инструментальных средств. В связи с этим, основное требование в настоящее время заключается в том, чтобы преобразовать сотни селевых компьютеров, а также соответствующие данные и инструментальные средства, в ресурс доступный всем пользователям []. САПР РЭА (EDA framework). Первые промышленные framework были разработаны фирмами Cadence Design Systems [] и EDA Systems [] во второй половине -х годов. В настоящее время разработан и эксплуатируется целый ряд подобных систем среди которых необходимо отметить разработки фирм ViewLogic Systems Inc. Mentor Graphics Corporation [, , , 4], Protel International Pty. Ltd. MicroSim Corporation [, , , , , , , ]. В целях выработки общих требований, архитектуры и стандартных спецификаций системной среды в США в году был создан консорциум CAD Framework Initiative (CFI) [], объединяющий на добровольной основе более фирм-поставщиков САПР. Обзору проблемы создания системной среды САПР РЭА посвящены ряд отечественных и зарубежных работ, см. В рамках этой проблемы можно выделить ряд подзадач, по которым ведутся основные исследования [], в частности, это: управление процессом проектирования, управление данными проектирования, управление средствами проектирования, управление показателями процесса проектирования, связь средств проектирования и некоторые другие. Отличительной особенностью современного этапа развития САПР РЭА является переход к концепции создания среды проектирования или системной среды САПР РЭА. Рассмотрим эти направления исследований и стандартизации более подробно. Б настоящее время для приложений САПР РЭА широко используются две основные платформы: настольные (desktop), а также старшие модели (high-end) рабочих станций работающие под управлением различных вариантов ОС UNIX и настольные компьютеры типа IBM PC с различными вариантами Microsoft Windows []. SunSoft SunOS, и Solaris 2. Ожидается, что в ближайшем будущем ОС UNIX работающая на рабочих станциях останется основной платформой для многих групп проектировщиков [, 2]. Это произойдет из-за многих факторов, в частности, из-за сделанных ранее больших инвестиции в оборудование и программное обеспечение САПР РЭА, обучение проектировщиков, развитие методов и процессов проектирования, а также вследствии непрерывного развития рабочих станций их изготовителями. В мире IBM PC безусловным лидером является Microsoft Windows (Windows , Windows NT, и т.
