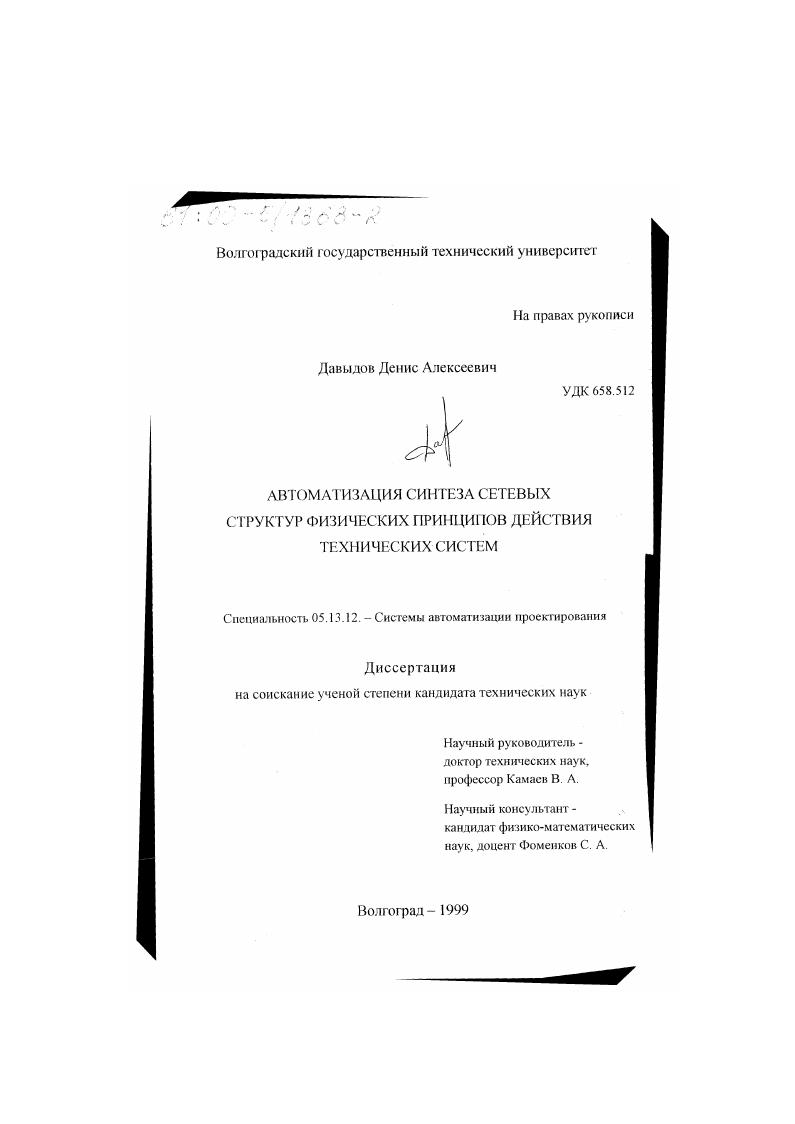

Автоматизация синтеза сетевых структур физических принципов действия технических систем

• Автор: Давыдов, Денис Алексеевич
• Шифр специальности: 05.13.12
• Научная степень: Кандидатская
• Год защиты: 1999
• Место защиты: Волгоград
• Количество страниц: 181 с. : ил.

1.3. Функционально физический метод поискового конструирования

1.4. Компьютерные методы поискового конструирования.

1.5 Обзор особенностей других методов синтеза

физических принципов действия

1.6. Постановка задач исследования

Глава 2.Методика синтеза сетевых структур физических

принципов действия технических систем

2.1 Информационная структура предметной области.

2.1.1. Физические процессы на макроуровне

2.1.2. Представление сущностей предметной области

2.1.3. Отношения на сущностях предметной области

2.2. Функциональная структура предметной области
2.2.1 Синтез линейных структур физических принципов действия .
2.2.2. Синтез принципиальных сетевых структур
физических принципов действия.
2.2.3. Синтез конкретизированных сетевых структур
физических принципов действия.
2.2.4. Оценка структур физических принципов дейст вия.
2.3. Свойства синтезируемых структур физических принципов действия.
2.4. Модель описания физического эффекта для решения задачи синтеза физических принципов действия технических систем.
2.5. Основные результаты и выводы.
Глава 3. Разработка подсистемы синтеза физических принципов
действия технических систем
3.1. Принципы построения.
3.2. Архитектура подсистемы
3.3. Процедуры подсистемы .
3.3.1. Управление тезаурусами.
3.3.2. Визуализация и выбор физических
принципов действия 1 I
3.3.3. Управление сеансами синтеза.
3.3.4. Доступ к данным внешних таблиц
3.4. Основные результаты и выводы.
Глава 4. Применение подсистемы синтеза физических
принципов действия технических систем.
4.1. Методические рекомендации по работе с подсистемой
4.2. Разработка расцепнтеля максимального тока
4.3. Разработка калориметрического и кондуктометрнческого
газовых датчиков на поверхностных акустических волнах
4.4. Использование в учебном процессе и научноисследовательской работе вузов, научных и промышленных предприятий
4.5. Основные результаты и выводы.
Заключение
Список литературы


В основу процедуры формализации описания эффектов положена операция дифференцирования по времени соответствующих аналитических зависимостей, в то время как известно большое количество ФЭ. Для эффективною использования физических знаний в проектировании формула ФЭ содержит недостаточно информации. Многочисленные искусственные конструкции языка описания эффектов резко снижают наглядность представления информации. Под основной операцией
понимают сам процесс действие преобразования. Р. Коллер выдвинул гипотезу. В работах . Коллера, исходя из соображений практики, добавлены еще четыре пары операций. Под физическим эффектом ФЭ понимаются физические законы или явления, обеспечивающие преобразование причина следствие, т. В рамках метода был разработан каталог ФЭ для трех основных операций преобразование, увеличение уменьшение. По каждому ФЭ приводится название, краткая текстовая характеристика или схематическое изображение одной , из реализаций эффекта, математическая зависимость входной и выходной физических величин, список литературы. Для облегчения поиска и выбора подходящих ФЭ с целью реализации конкретной элементарной функции составлены адресные таблицы указатели ФЭ, где в заголовках строк и столбцов указывались физические величины, соответствующие входам и выходам элементарных функций, а в ячейках таблицы перечислены потенциально подходящие ФЭ, обеспечивающие необходимые преобразования. На базе введенных понятий Р. Коллер разработал алгоритмическое описание процесса поиска рациональных физических принципов действия и реализующих их технических решений. Дальнейшее развитие подхода Р.
