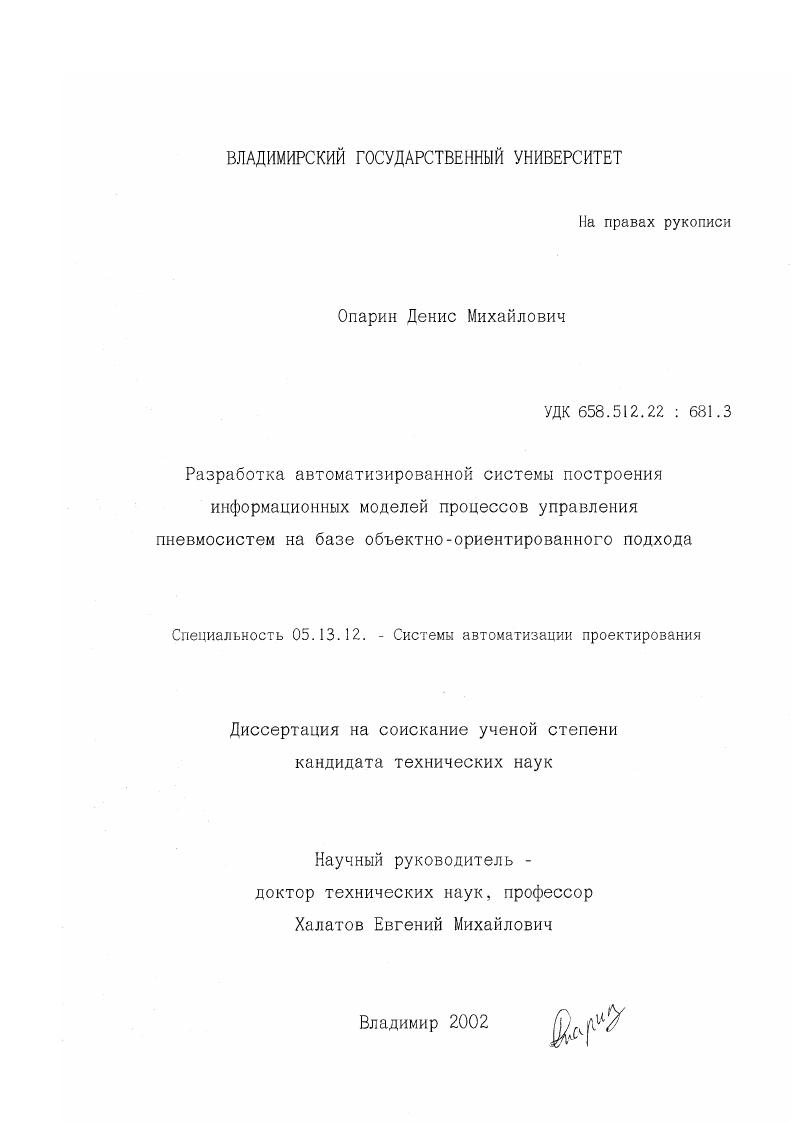

Разработка автоматизированной системы построения информационных моделей процессов управления пневмосистемами на базе объектно-ориентированного подхода

• Автор: Опарин, Денис Михайлович
• Шифр специальности: 05.13.12
• Научная степень: Кандидатская
• Год защиты: 2002
• Место защиты: Владимир
• Количество страниц: 252 с. : ил

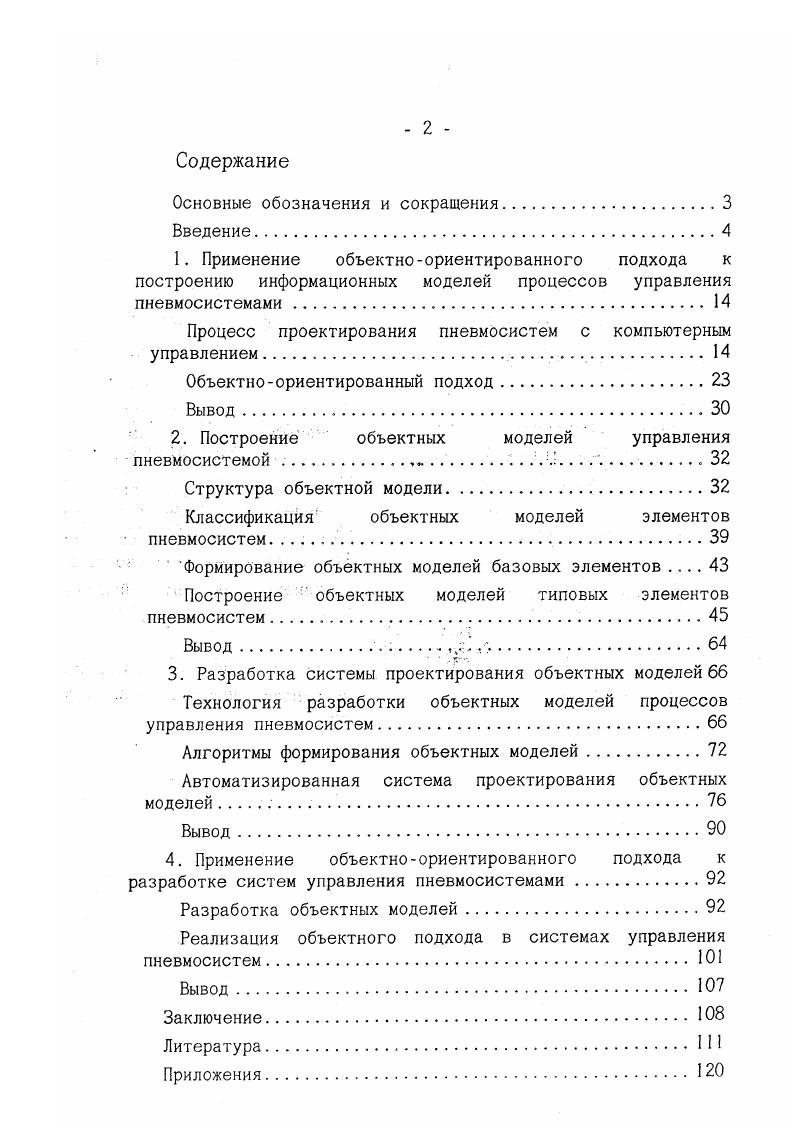

Содержание

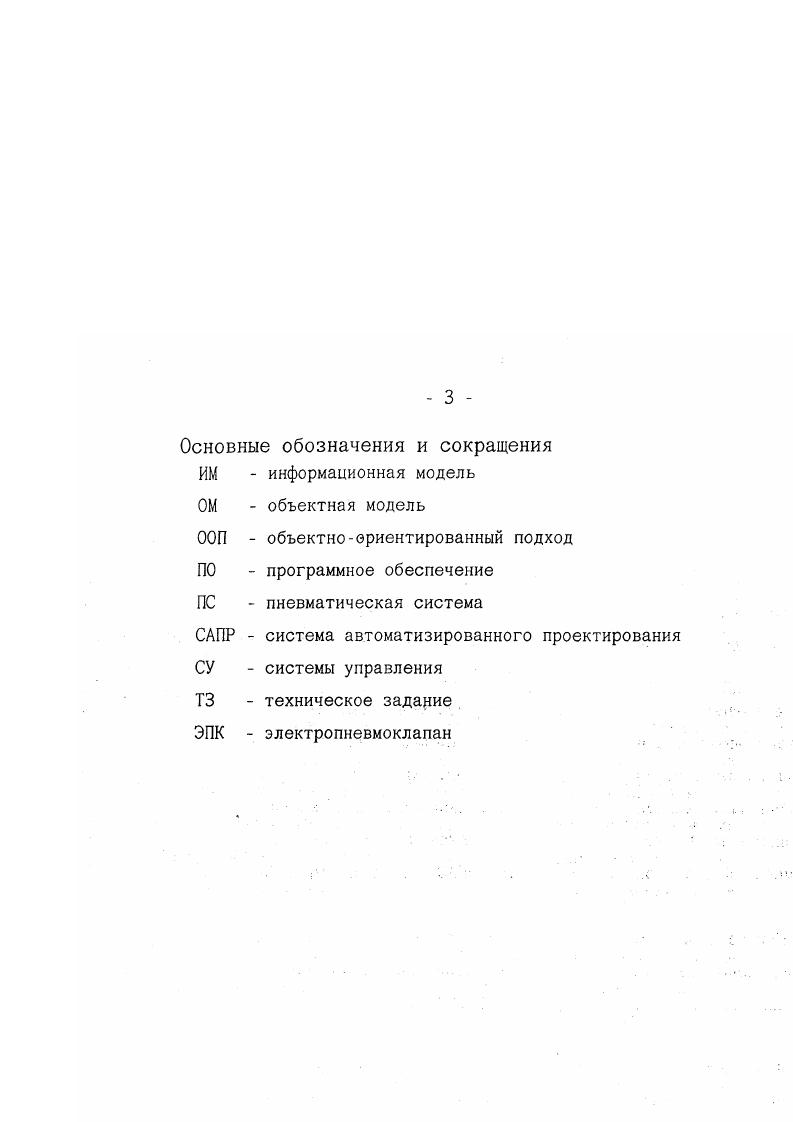

Основные обозначения и сокращения

Введение.
1. Применение объектноориентированного подхода к построению информационных моделей процессов управления пневмосистемами .

Процесс проектирования пневмосистем с компьютерным управлением

Объектноориентированный подход

2. Построение объектных моделей управления

пневмосистемой .,Л .

Структура объектной модели.

Классификация объектных моделей элементов

пневмосистем. . .

Формирование объектных моделей базовых элементов
Построение л объектных моделей типовых элементов пневмосистем.
Вывод .
3. Разработка системы проектирования объектных моделей
Технология разработки объектных моделей процессов
управления пневмосистем
Алгоритмы формирования объектных моделей.
Автоматизированная система проектирования объектных
моделей
4. Применение объектноориентированного подхода к разработке систем управления пневмосистемами
Разработка объектных моделей.
Реализация объектного подхода в системах управления пневмосистем.
Заключение.
Литература


Поэтому возникает необходимость в разработке такой формы ИМ, которая позволила бы применить компьютерную технологию для отслеживания целостности структуры данных ИМ, повысить наглядность представления данных для поиска и внесения изменений, а также обеспечить легкость перехода к написанию ПО. Анализ различных форм представления информации о работе объектов управления, которые можно было бы применить для автоматизированных систем проектирования, показывает, что в настоящее время используется формы представление данных; как в печатном, так и в электронном виде. В описании работы техно-¦ логического оборудования широко распространенны технологические алгоритмы работы объектов управления, которые могут быть записаны в виде словесной записи, табличной записи или записи циклограммой [6, , , , , , , , , ]. Словесная запись наиболее традиционна из существующих видов записи. В ней вся взаимосвязь отдельных элементов, их очередность и режим работы описываются словами. Недостатками этой формы записи являются плохая наглядность, большой объем печатной документации, недостаточное представление о взаимодействии отдельных операций в реальном масштабе времени. Недостатками табличной записи являются отсутствие наглядности во взаимодействии между собой отдельных операций технологического процесса. Любые изменения и дополнения приходится записывать в виде примечания, что делает таблицу громоздкой . Каждое изменение состояния системы изображается как событие на единой оси времени в виде •квадрата или окружности, а содержание этого изменения записывается в рамку ’’флажка" над соответствующим квадратом (окружностью) . Недостатком описания технологических процессов управления пневмосистемой с применением циклограмм, является отсутствие формального перехода к структуре программного обеспечения СУ. Наиболее совершенные формы описания процессов используются > в системах разработки* программного обеспечения. Тесная связь с компьютерными технологиями проектирования создала предпосылки к разработке удобных форм представления информации о реальных системах управления. Естественным представлением окружающего мира является рассмотрение реальных систем в виде объектов, как моделей или абстракций реальной сущности [, ]. Описание систем в виде объектов называется объектно-ориентированным подходом [, , ]. ООП предлагает описывать системы в виде взаимодействия объектов. На базе ООП построены современные технологии программирования. Поэтому наиболее предпочтительно рассмотреть вопрос о построении структуры ИМ на объектной технологии программирования. Описание в терминах объектов достаточно близко к языку предметной области. Формирование описания процессов управления пневмосистемой в терминах ООП не требует никаких знаний в области программирования и может быть сделано и понятно разработчиками ПС. С другой стороны описание в терминах объектов достаточно строгое. ПС в работающую программу управления. ООП предполагает единые принципы проектирования, построения и развития системы. Таким образом, объектно ориентированный подход решает задачу сокращения разрыва понятий между языком предметной области и языком программирования. Построение ИМ на объектном представлении о. ПО, сближает структуры решаемых задач и программного^'обеспечения и создает условия для применения автоматизированных методов проектирования. Как отмечалось выше, наиболее совершенные на сегодняшний день системы автоматизированного проектирования применяются при разработке программного обеспечения. В свою очередь ПО является составной частью СУ. Поэтому адаптация современных методов и средств проектирования программного обеспечения может послужить основой для САПР описания работы пневмосистемы и формирования информационной модели. Следствием интенсивных исследований в области методов программирования, явилось появление большого числа средств автоматизации разработки программ. Одним из таких средств является САБЕ-технология, позволяющая после записи задачи на языке высокого уровня автоматически генерировать готовую, правильно работающую программу, которая адекватно решает поставленную задачу (-).
