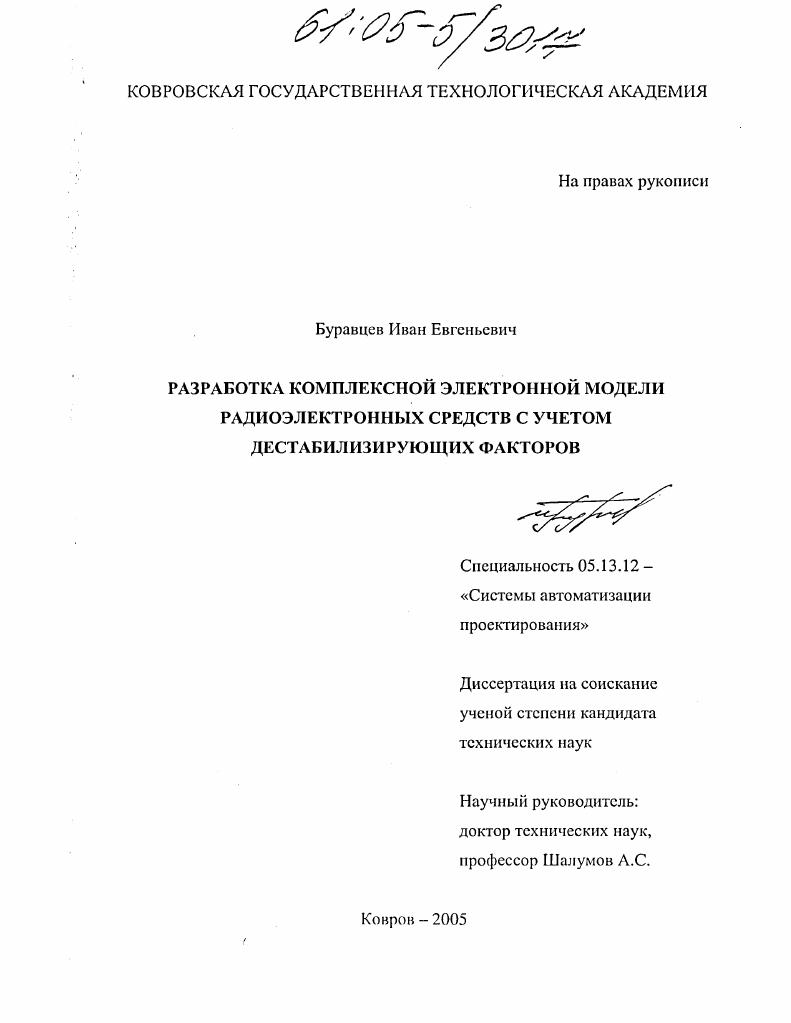

Разработка комплексной электронной модели радиоэлектронных средств с учетом дестабилизирующих факторов

• Автор: Буравцев, Иван Евгеньевич
• Шифр специальности: 05.13.12
• Научная степень: Кандидатская
• Год защиты: 2005
• Место защиты: Киров
• Количество страниц: 137 с. : ил.

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ

ГЛАВА 1. СОВРЕМЕННОЕ СОСТОЯНИЕ ПРОЕКТИРОВАНИЯ РЭС И ПОСТАНОВКА ЗАДАЧ ИССЛЕДОВАНИЯ.

1.1. Исследование особенностей РЭС и условий их эксплуатации

1.2. Анализ современных программных средств, используемых при

проектировании РЭС.

1.3. Проблемы проектирования РЭС с учетом дестабилизирующих

факторов.

1.4. Постановка задачи исследования.

1.5. Выводы по главе 1

ГЛАВА 2. РАЗРАБОТКА КОМПЛЕКСНОЙ ЭЛЕКТРОННОЙ МОДЕЛИ РЭС С УЧЕТОМ ДЕСТАБИЛИЗИРУЮЩИХ ФАКТОРОВ.
2.1. Информационные потоки, возникающие в процессе конструкторско
технологического проектирования РЭС
2.2. Представление комплексной электронной модели РЭС как
совокупности разнородных физических процессов
2.3. Единое информационное пространство комплексной электронной
модели РЭС.
2.4. Методика обмена данными между компонентами комплексной
электронной модели РЭС.
2.5. Выводы по главе 2.
ГЛАВА 3. РАЗРАБОТКА СТРУКТУРЫ СИСТЕМЫ СКВОЗНОГО АВТОМАТИЗИРОВАННОГО ПРОЕКТИРОВАНИЯ РЭС С УЧЕТОМ ДЕСТАБИЛИЗИРУЮЩИХ ФАКТОРОВ.
3.1. Организация и структура системы сквозного автоматизированного
проектирования РЭС.
3.2. Разработка модулей обмена данными между подсистемами
конструкторского проектирования и математического анализа РЭС
3.3. Вопросы технологической подготовки производства печатных узлов в
рамках сквозного автоматизированного проектирования РЭС
3.4. Выводы по главе 3.
ГЛАВА 4. РАЗРАБОТКА МЕТОДИКИ ПРОЕКТИРОВАНИЯ И АНАЛИЗА РЭС С УЧЕТОМ ДЕСТАБИЛИЗИРУЮЩИХ ФАКТОРОВ
4.1. Структура методики
4.2. Методика обучения работе с системой сквозного проектирования РЭС
при проведении научноисследовательских работ и в учебном процессе ВУЗов.
4.3. Внедрение результатов диссертационной работы.
4.4. Выводы по главе 4
ЗАКЛЮЧЕНИЕ.
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ


При выполнении диссертационной работы были использованы: теория математического моделирования; общая теория систем; теория структурного анализа; теория систем автоматизированного проектирования; методы вычислительной математики; методы и алгоритмы построения трансляторов; методы объектно-ориентированного программирования. РЭС с учетом дестабилизирующих факторов, включающая в себя макромодели различных физических процессов, протекающих в РЭС, взаимодействующих в едином информационном пространстве, позволяющая обеспечить требования НТД и осуществлять сквозное проектирование в соответствии с принципами СА1^>-тсхнологий. Разработана методика обмена данными между компонентами комплексной электронной модели РЭС, отличающаяся возможностью осуществлять интерактивную передачу выделенного набора множеств данных, необходимых для работы целевого компонента в зависимости от степени детализации и специфики предметной области решаемой задачи, а также производить корректирование исходной электронной модели по результатам работы каждого из компонентов. Разработана структура программного комплекса сквозной интегрированной САПР РЭС с учетом дестабилизирующих факторов на базе комплексной электронной модели РЭС, отличающаяся возможностью проведения сквозного проектирования с учетом комплексного воздействия дестабилизирующих факторов. Разработана методика применения комплексной электронной модели РЭС в процессе конструкторского и технологического проектирования, позволяющая повысить эффективность автоматизированного проектирования РЭС, стойких к воздействиям дестабилизирующих факторов. Практическая значимость. Разработанная комплексная электронная модель РЭС и методика ее применения в процессе проектирования позволяют повысить эффективность процесса конструкторско-технологического проектирования в составе жизненного цикла изделия. В итоге эго даст повышение качества проектирования и, как следствие, снижение сроков и экономию материальных ресурсов при внедрении изделия в серийное производство. Реализация и внедрение результатов работы. Разработанные в диссертации модель и методики использовались при выполнении следующих работ в течение - г. Разработка конструкций бортовых вычислительных машин БЦВМ-6, БЦВМ-6-2, БЦВМ-6-6 и устройства преобразования и коммутации телевизионных сигналов БПКТС-» (Раменскос просктно-конструкторскос бюро, г. Раменское), «Разработка изделия типа БНК-3» (ГУП КБ информатики гидроакустики и связи «Волна», г. Москва), «Разработка считывателя бесконтактных карт» (ЗАО «Протон», г. Ковров). Внедрение результатов работы подтверждено соответствующими актами. Апробация работы. Основные результаты диссертационной работы были доложены на Международной научно-технической конференции «Математическое моделирование физических, экономических, технических, социальных систем и процессов» (г. Ульяновск, г. Международной научно-технической конференции "Системные проблемы качества, математического моделирования, информационных, электронных и лазерных технологий” (г. Сочи, г. Российской научно-технической конференции «Информационные технологии в проектировании, производстве и образовании» (г. Ковров, г. Всероссийской научно-технической конференции молодых ученых и студентов "Современные проблемы радиоэлектроники" (г. Красноярск, г. Интеграция систем автоматизированного проектирования и комплексного компьютерного моделирования радиоэлектронной аппаратуры в рамках САЬБ-тсхнологий» подготовленном Владимирской областной общественной организацией «Союз молодых ученых» и получившем серебряную медаль на V Московском международном салоне инноваций и инвестиций. Публикации. По материалам диссертационных исследований опубликовано научных работ, в том числе 2 статьи. Структура и объем диссертации. Диссертационная работа состоит из введения, четырех глав, заключения, списка использованной литературы и приложений. Обший объем работы, включая рисунков ( стр. РЭС. Проведен анализ дестабилизирующих факторов, влияющих на РЭС как в процессе производства, так и в эксплуатации. Выделены наиболее существенные факторы.
