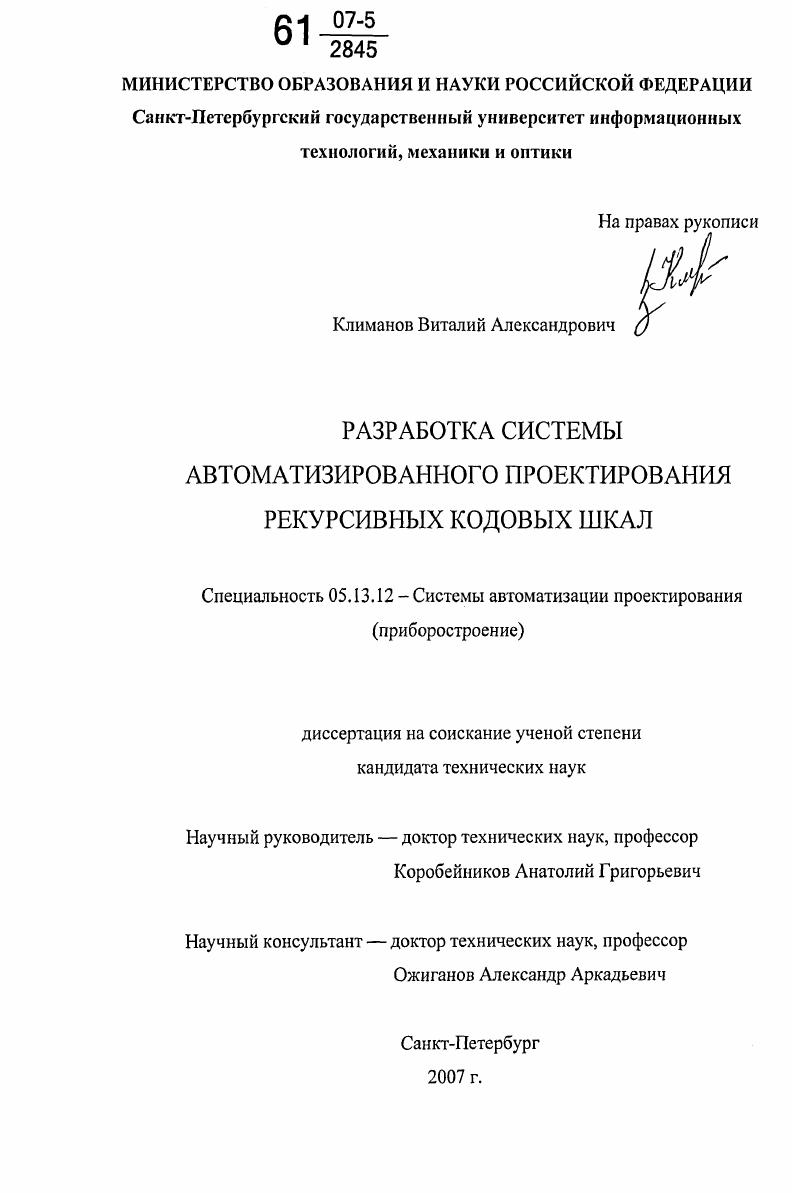

Разработка системы автоматизированного проектирования рекурсивных кодовых шкал

• Автор: Климанов, Виталий Александрович
• Шифр специальности: 05.13.12
• Научная степень: Кандидатская
• Год защиты: 2007
• Место защиты: Санкт-Петербург
• Количество страниц: 157 с. : ил.

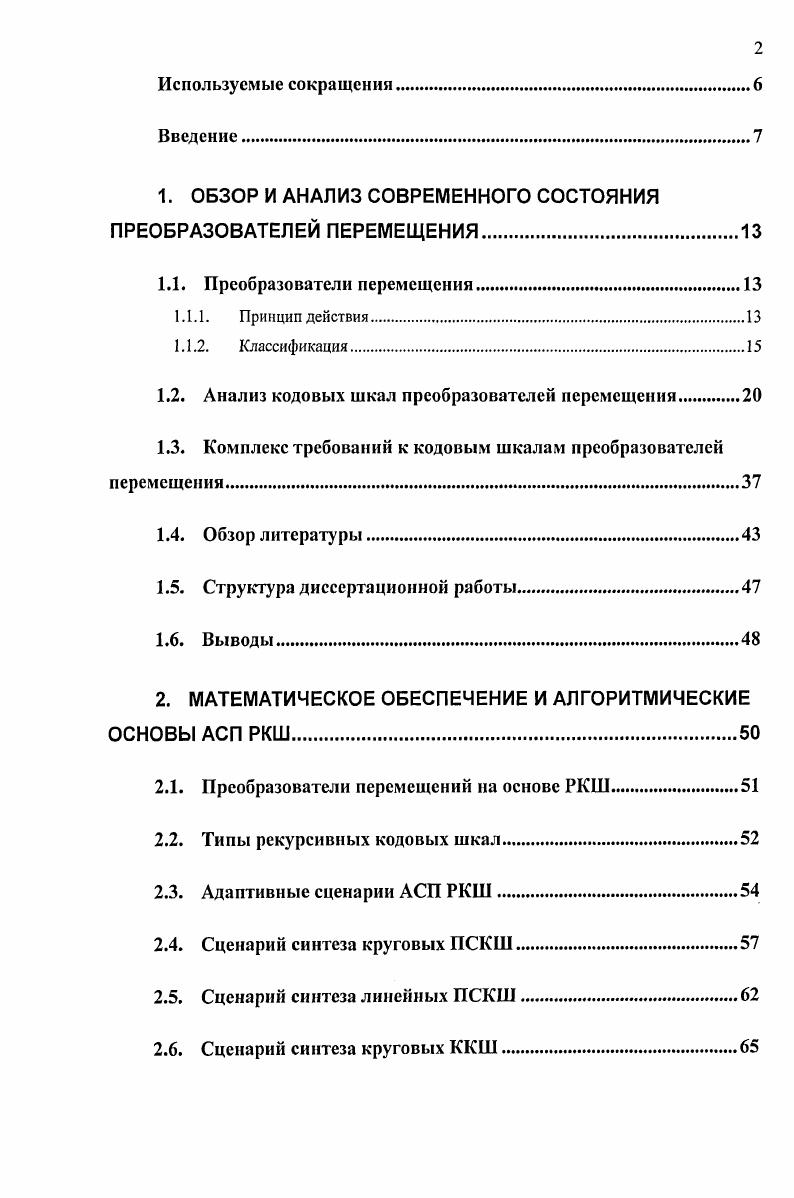

Введение.

1. ОБЗОР И АНАЛИЗ СОВРЕМЕННОГО СОСТОЯНИЯ ПРЕОБРАЗОВАТЕЛЕЙ ПЕРЕМЕЩЕНИЯ.

1.1. Преобразователи перемещения

1.1.1. Принцип действия.

1.1.2. Классификация

1.2. Анализ кодовых шкал преобразователен перемещения

1.3. Комплекс требований к кодовым шкалам преобразователей перемещения

1.4. Обзор литературы.

1.5. Структура диссертационной работы.

1.6. Выводы.

2. МАТЕМАТИЧЕСКОЕ ОБЕСПЕЧЕНИЕ И АЛГОРИТМИЧЕСКИЕ ОСНОВЫ АСП РКШ.

2.1. Преобразователи перемещений на основе РКШ
2.2. Типы рекурсивных кодовых шкал.
2.3. Адаптивные сценарии АСП РКШ.
2.4. Сценарий синтеза круговых ПСКШ
2.5. Сценарий синтеза линейных ПСКШ

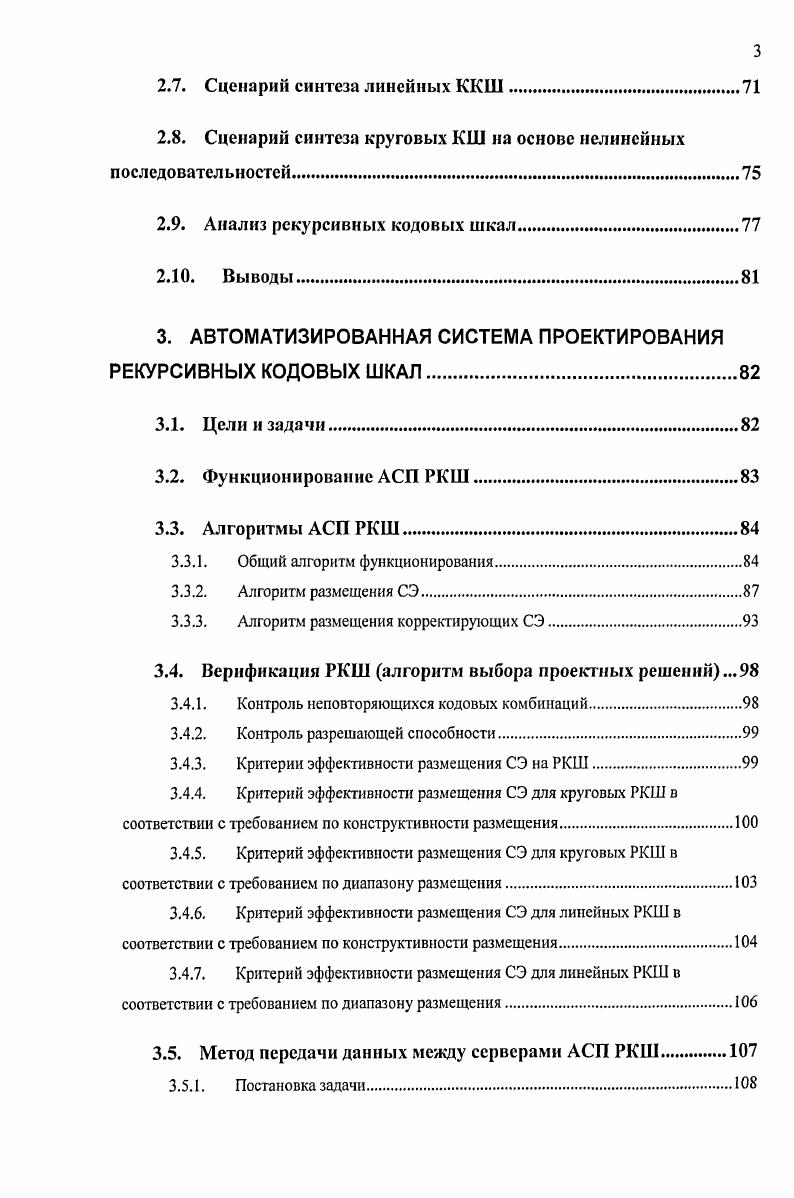

2.6. Сценарий синтеза круговых ККШ.
2.7. Сценарий синтеза линейных ККШ.
2.8. Сценарий синтеза круговых КШ на основе нелинейных последовательностей.
2.9. Анализ рекурсивных кодовых шкал.
2 Выводы.
3. АВТОМАТИЗИРОВАННАЯ СИСТЕМА ПРОЕКТИРОВАНИЯ РЕКУРСИВНЫХ КОДОВЫХ ШКАЛ
3.1. Цели и задачи.
3.2. Функционирование АСП РКШ
3.3. Алгоритмы АСП РКШ.
3.3.1. Общий алгоритм функционирования.
3.3.2. Алгоритм размещения СЭ
3.3.3. Алгоритм размещения корректирующих СЭ.
3.4. Верификация РКШ алгоритм выбора проектных решений .
3.4.1. Контроль исповторяющихся кодовых комбинаций.
3.4.2. Контроль разрешающей способности
3.4.3. Критерии эффективности размещения СЭ на РКШ.
3.4.4. Критерий эффективности размещения СЭ для круговых РКШ в
соответствии с требованием по конструктивности размещения
3.4.5. Критерий эффективности размещения СЭ для круговых РКШ в соответствии с требованием по диапазону размещения.
3.4.6. Критерий эффективности размещения СЭ для линейных РКШ в соответствии с требованием по конструктивности размещения
3.4.7. Критерий эффективности размещения СЭ для линейных РКШ в соответствии с требованием по диапазону размещения.
3.5. Метод передачи данных между серверами АСП РКШ
3.5.1. Постановка задачи
3.5.2. Понятие профиля синхронизации
3.5.3. Правило трансформации схем.
3.5.4. Алгоритм работы механизма передачи.
3.5.5. Пример работы механизма передачи данных
3.6. Выводы
4. ПРОГРАММНАЯ РЕАЛИЗАЦИЯ АСП .
4.1. Общие вопросы реализации
4.2. Структура АСП РКШ.
4.3. Программные компоненты АСП РКШ
4.3.1. Библиотека операций.
4.3.2. Библиотека сценариев.
4.3.3. База данных полиномов
4.3.4. База данных технических решений
4.3.5. Диспетчер
4.3.6. Модуль обработки сценариев.
4.3.7. Модуль верификации.
4.3.8. Модуль формирования сценариев
4.3.9. Интерфейсная часть.
4.4. Взаимодействие программных компонентов АСП РКШ
4.5. Программная платформа АСП РКШ.
4.5.1. Архитектура ii v vi.
4.5.2. Работа клиентского приложения
4.6. Выводы
Заключение
Список литературы


Г. Данные работы оказали существенное влияние на развитие САПР, послужили базой для создания новых подходов в совершенствовании систем автоматизированного проектирования. Основная цель данной работы состоит в разработке структуры и алгоритмов функционирования специализированной автоматизированной системы проектирования рекурсивных кодовых шкал (АСП РКШ). Проанализировать основные этапы проектирования РКШ. Разработать структуру АСП РКШ, учитывающую требования по независимости от программной и аппаратной платформ и обеспечивающую открытость и масштабируемость системы. Разработать эффективные алгоритмы работы системы с учетом особенностей РКШ и преобразователей перемещения на их основе, обеспечивающих многообразие вариантов выбора РКШ. Разработать метод выбора проектных решений, позволяющий отбирать варианты РКШ, которые удовлетворяют требуемым параметрам преобразователя и являются оптимальными с точки зрения технологичности его конструкции. Разработать метод передачи, предназначенный для обмена данными между узлами АСП РКШ. Объектом исследования данной работы является система автоматизированного проектирования рекурсивных кодовых шкал. Предметом исследования являются методы и алгоритмы автоматизированной системы, предназначенной для проектирования РКШ. Для достижения поставленных в работе целей использовались: теория и методы САПР, методы теоретического и эмпирического исследования, методы системного подхода, математический аппарат рекурсивных двоичных последовательностей и теории Галуа, теория и методы реляционных баз данных, а также методы, основанные на положениях теории вычислительных систем. Разработана структура и определено функциональное назначение компонентов АСП РКШ, учитывающих требования к открытости, масштабируемости, независимости от платформенной реализации. Предложен подход на основе адаптивных сценариев, основанный на постепенном наращивании функциональности и включения в структуру системы программных операций, обеспечивающих эффективное решение задач синтеза РКШ. Разработан алгоритм функционирования системы с учетом особенностей РКШ и преобразователей перемещения на их основе. Определены критерии эффективности размещения СЭ на РКШ и разработан алгоритм верификации РКШ. Разработан метод выбора проектных решений, обеспечивающий выбор РКШ из многообразия их возможных вариантов на основе указанных критериев. РСУБД. Созданная автоматизированная система позволяет проектировать РКШ, которые используются в преобразователях перемещения с улучшенными показателями информационной надежности, а также массо-габаритными и технологическими характеристиками. Сократить сроки проектирования РКШ, что в конечном итоге приведет к сокращению сроков разработки преобразователей на их основе. Повысить эффективность решения задач их проектирования (снизить массо-габаритные, улучшить технологические характеристики и показатели информационной надежности). Снизить стоимость преобразователей перемещения. Рассмотрены общие принципы построения и тенденции развития преобразователей перемещения в код. На основе литературных источников приведена классификация преобразователей по структурному принципу их построения. Проведен анализ кодовых шкал (КШ) преобразователей перемещения с пространственным кодированием на основе считывания. Рассмотрены характеристики и параметры КШ. Также основываясь на литературных источниках, проводится краткий анализ современных методов построения САПР, отмечаются основные тенденции в их построении. При совместной работе ЭВМ с реальным объектом, использующим информацию в непрерывной форме, связь между этими двумя типами устройств, обладающими различием в форме представления величин, осуществляется с помощью преобразователей информации из непрерывной формы в дискретную и обратно. Входной величиной преобразователей положения в цифровой код является линейное или угловое перемещение. Принцип действия таких устройств будет рассмотрен на примере преобразователя угла в код, так как основные выводы для этого типа устройств справедливы и для преобразователей линейных перемещений в коды. Принципиальная схема фотоэлектрического преобразователя приведена на рис.
