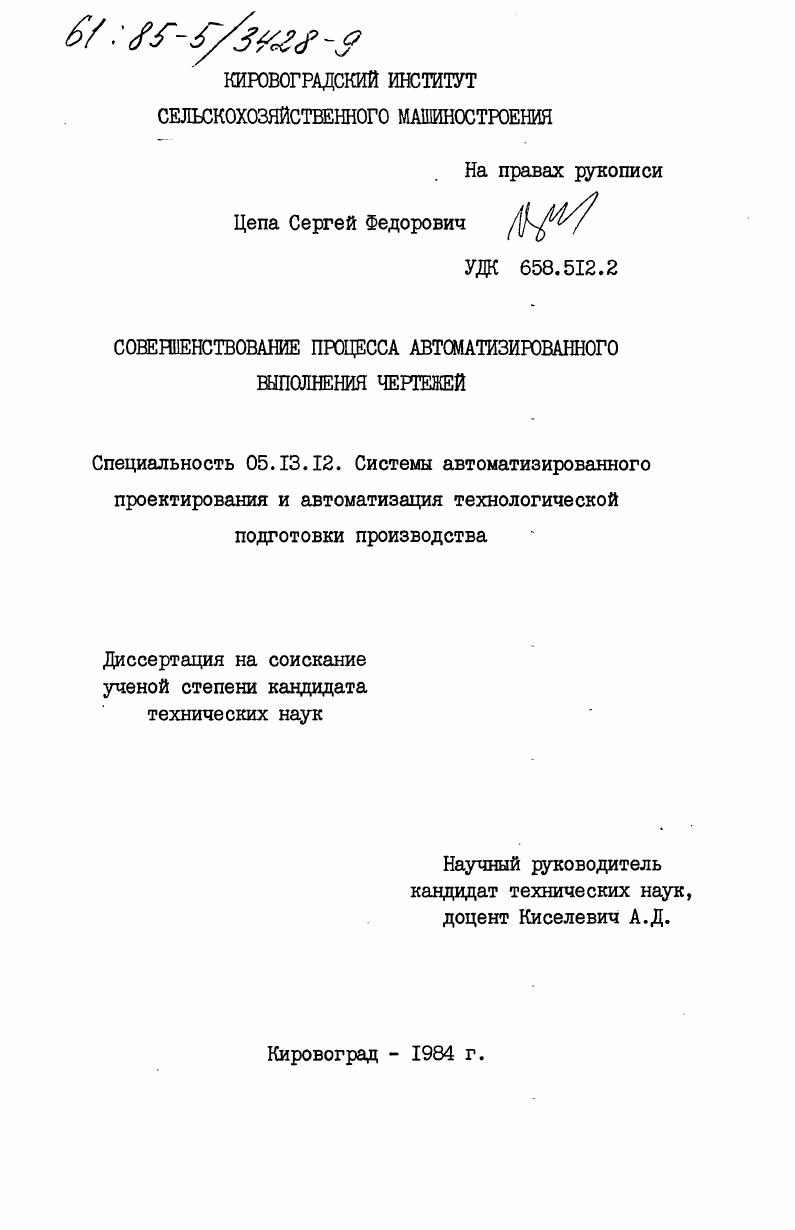

Совершенствование процесса автоматизированного выполнения чертежей

• Автор: Цепа, Сергей Федорович
• Шифр специальности: 05.13.12
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Кировоград
• Количество страниц: 180 c. : ил

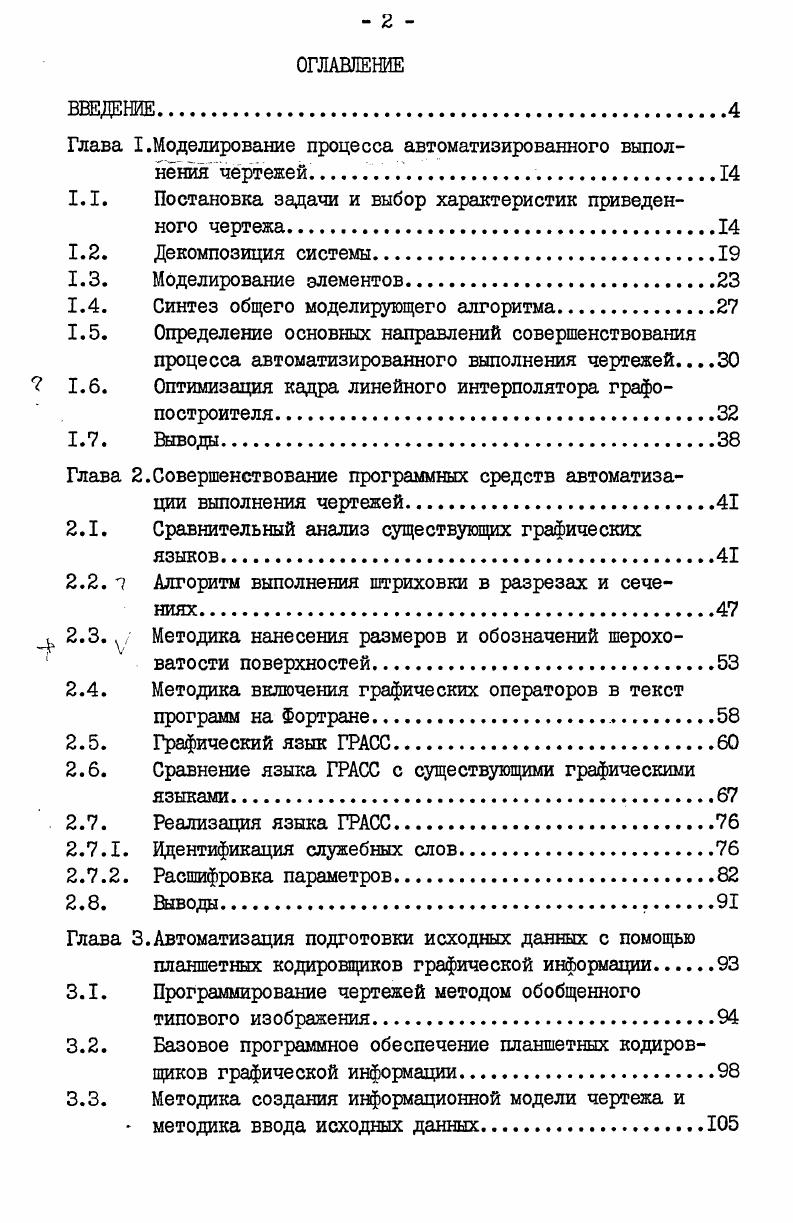

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ.

Глава I.Моделирование процесса автоматизированного выполнения чертежей .

1.1. Постановка задачи и выбор характеристик приведенного чертежа

1.2. Декомпозиция системы

1.3. Моделирование элементов.

1.4. Синтез общего моделирующего алгоритма.

1.5. Определение основных направлений совершенствования процесса автоматизированного выполнения чертежей

7 1.6. Оптимизация кадра линейного интерполятора графопостроителя.

1.7. Выводы

Глава 2.Совершенствование программных средств автоматизации выполнения чертежей.

2.1. Сравнительный анализ существующих графических
2.2. 1 Алгоритм выполнения штриховки в разрезах и сече
2.3 Методика нанесения размеров и обозначений шероховатости поверхностей
2.4. Методика включения графических операторов в текст
программ на Фортране
2.5. Графический язык ГРАСС
2.6. Сравнение языка ГРАСС с существующими графическими
языками.
2.7. Реализация языка ГРАСС
2.7.1. Идентификация служебных слов
2.7.2. Расшифровка параметров
2.8. Выводы
Глава 3.Автоматизация подготовки исходных данных с помощью
планшетных кодировщиков графической информации
3.1. Программирование чертежей методом обобщенного
типового изображения
3.2. Базовое программное обеспечение планшетных кодировщиков графической информации
3.3. Методика создания информационной модели чертежа и
методика ввода исходных данных.

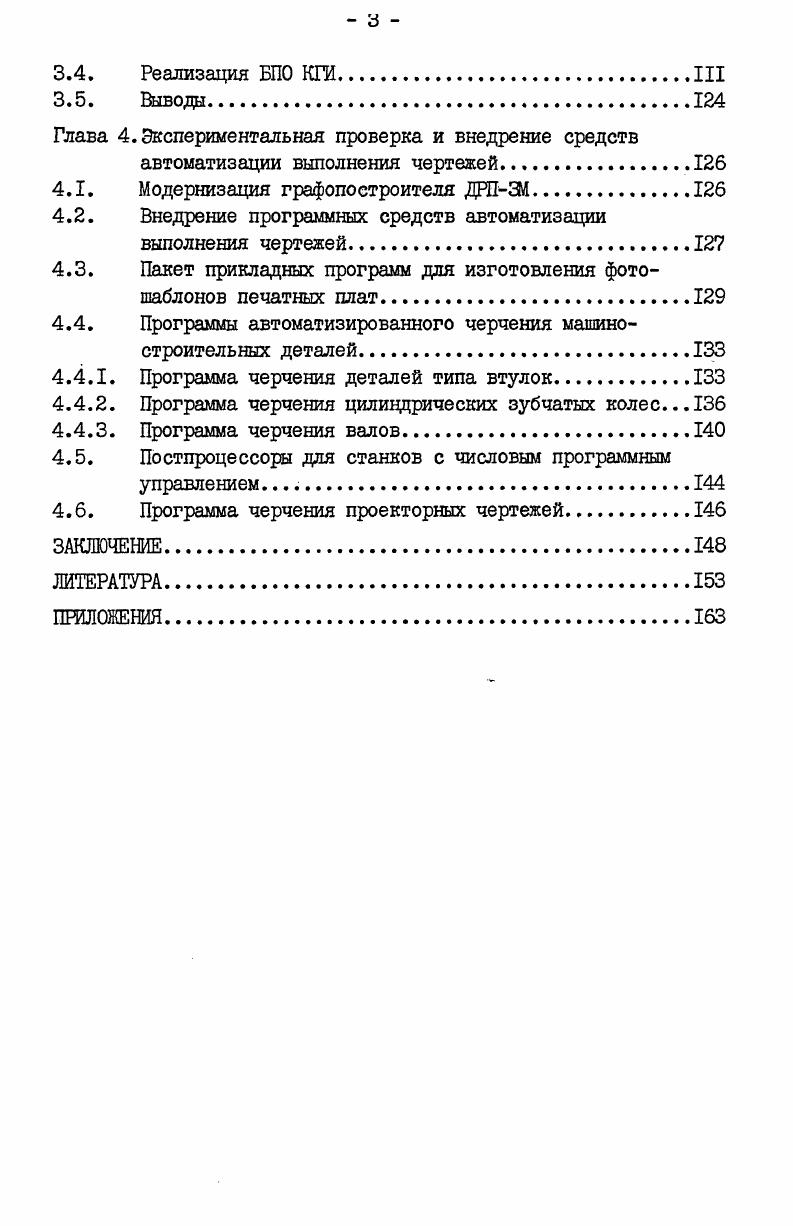

3.4. Реализация БПО КГИ III
3.5. Вывода
Глава 4.Экспериментальная проверка и внедрение средств
автоматизации выполнения чертежей.
4.1. Модернизация графопостроителя ДРПЭМ
4.2. Внедрение программных средств автоматизации
выполнения чертежей.
4.3. Пакет прикладных программ для изготовления фотошаблонов печатных плат.
4.4. Программы автоматизированного черчения машиностроительных деталей.
4.4.1. Программа черчения деталей типа втулок
4.4.2. Программа черчения цилиедрических зубчатых колес.
4.4.3. Программа черчения валов
4.5. Постпроцессоры для станков с числовым программным
управлением.
4.6. Программа черчения проекторных чертежей.
ЗАКЛЮЧЕНИЕ.
ЛИТЕРАТУРА


Транслятор с языка ГРАСС реализован на языках Ассемблер и Фортран для ЭВМ серий ЕС и СМ. При разработке транслятора использована автоматная технология программирования, предложенная Кулей В. М. / , /. При разработке транслятора предложена и реализована новая методика выполнения штриховки в разрезах и сечениях. Предложена и реализована новая методика задания исходных данных АВЧ с помощью планшетного кодировщика графической информации. На основании разработанных технических и программных средств реализованы программы АВЧ распространенных машиностроительных деталей, а также решены некоторые графические задачи в промышленности. Методы исследования. Для решения поставленных задач использовались математическое моделирование, метрическая теория программ, теория формальных грамматик, автоматная технология программирования. Научная новизна. Предложена модель процесса автоматизированного выполнения чертежей. Разработан оптимальный кадр информации графопостроителя. Впервые для исследования характеристик графических языков использована метрическая теория программ. Разработан графический язык ГРАСС, обеспечивающий сокращение длины программы и количества ошибок по сравнению с известными языками. В языке ГРАСС применен новый метод расширения языка Фортран графическими операторами. Впервые при реализации графического языка использована автоматная технология программирования. Предложены новые алгоритмы выполнения штриховки в разрезах и сечениях, обеспечивающие экономию памяти ЭВМ по сравнению с известными методами. Разработана новая методика использования планшетных кодировщиков графической информации для подготовки исходных данных при автоматизированном выполнении чертежей. Практическая ценность. Разработанная математическая модель процесса АВЧ позволяет выбрать для конкретных условий эксплуатации графопостроитель, обеспечивающий минимальную стоимость выполнения машиностроительных чертежей. Использование оптимальной разрядности интерполятора графопостроителя позволяет значительно упростить конструкцию графопостроителя, уменьшить его стоимость и повысить надежность, а также снизить требования к квалификации обслуживающего персонала. Разработанные пакеты прикладных программ позволяют увеличить производительность труда при выполнении графических работ и повысить качество чертежей. Новая методика ввода исходных данных позволяет значительно сократить время подготовки исходных данных и время разработки прикладных программ АВЧ. Математическая модель процесса автоматизированного выполнения чертежей. Оптимальный кадр информации графопостроителя. Специализированный графический язык ГРАСС для программирования малшностроительных чертежей. Метод включения графических операторов в язык Фортран. Алгоритм выполнения штриховки в разрезах и сечениях. Метод ввода исходных данных при АВЧ с использованием планшетных кодировщиков графической информации. Диссертационная работа выполнена в Кировоградском институте сельскохозяйственного машиностроения согласно плану научно-исследовательских работ и тематике института. Диссертационная работа общим объемом 6 стр. ГЛАВА I. Согласно ГОСТ . Это требование справедливо и в отношении всей системы АВЧ. Однако, как показано во введении, до настоящего времени эффективности системы АВЧ в целом уделялось недостаточно внимания, так как при существующем эмпирическом подходе к проектированию таких систем усилия разработчиков были сосредоточены на расширении функциональных возможностей отдельных элементов системы (графопостроителей, графических языков). Для выявления возможностей повышения эффективности процесса АВЧ целесообразно использовать математическое моделирование //. Схема модели процесса АВЧ в общем виде представлена на рис. УIе- У - выходные величины. Основной задачей моделирования процесса АВЧ будем считать поиск управляющих воздействий^оказывающих наибольшее влияние на выходные величины и, в первую очередь, на стоимость выполнения чертежа. Xіб. Рис. Рис. Декомпозиция модели процесса АВЧ. Диагност. Диагност. Рис. Алгоритм ввода информации.
