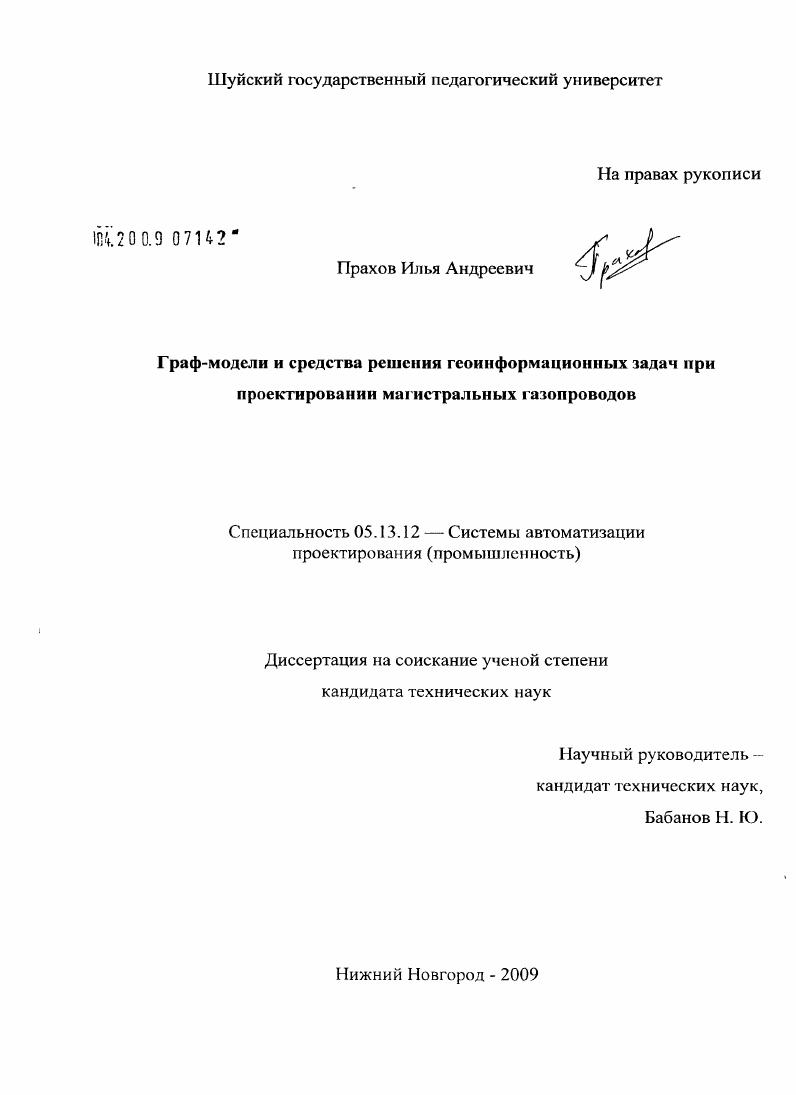

Граф-модели и средства решения геоинформационных задач при проектировании магистральных газопроводов

• Автор: Прахов, Илья Андреевич
• Шифр специальности: 05.13.12
• Научная степень: Кандидатская
• Год защиты: 2009
• Место защиты: Нижний Новгород
• Количество страниц: 157 с. : ил.

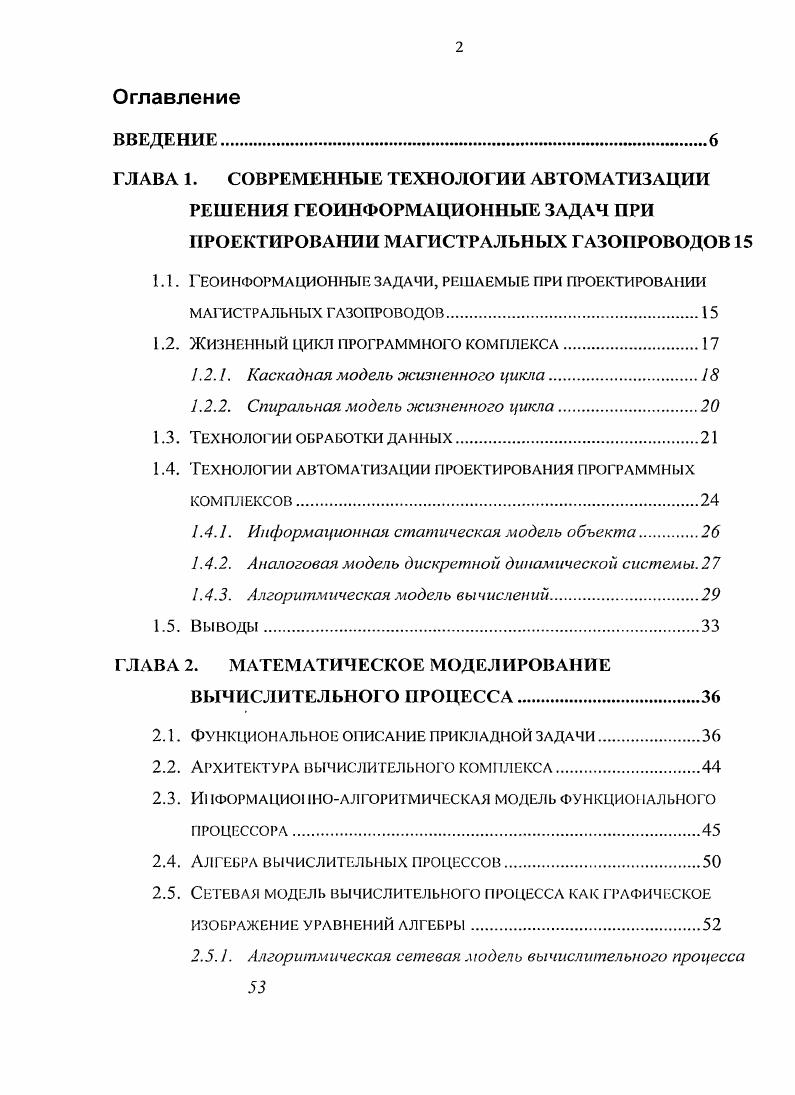

Оглавление
ВВЕДЕНИЕ
ГЛАВА 1. СОВРЕМЕННЫЕ ТЕХНОЛОГИИ АВТОМАТИЗАЦИИ РЕШЕНИЯ ГЕОИНФОРМАЦИОИНЫЕ ЗАДАЧ ПРИ ПРОЕКТИРОВАНИИ МАГИСТРАЛЬНЫХ ГАЗОПРОВОДОВ
1.1. ГЕОИНФОРМАЦИОПНЫЕЗАДАЧИ, РЕШАЕМЫЕ ПРИ ПРОЕКТИРОВАНИИ МАГИСТРАЛЬНЫХ ГАЗОПРОВОДОВ.

1.2. Жизненный цикл программного комплекса.

1.2.1. Каскадная модель жизненного цикла.

1.2.2. Спиральная модель жизненного цикла

1.3. Технологии обработки данных.

1.4. Технологии автоматизации проектирова ил программных комплексов.

1.4.1. Информационная статическая модель объекта.

1.4.2. Аналоговая, модель дискретной динамической системы. 2

1.4.3. Алгоритмическая модель вы числений
1.5. Выводы
ГЛАВА 2. МАТЕМАТИЧЕСКОЕ МОДЕЛИРОВАНИЕ
ВЫЧИСЛИТЕЛЬНОГО ПРОЦЕССА.
2.1. Функциональное описание прикладной задачи.
2.2. Архитектура вычислительного комплекса.
2.3. И Ф0РМА1ИОНОалгоритмическая модель функциоального ПРОЦЕССОРА.
2.4. Алгебра вычислительных процессов
2.5. Сетевая модель вычислительного процесса как графическое
ИЗОБРАЖЕНИЕ УРАВНЕНИЙ АЛГЕБРЫ .
2.5.1. Алгоритмическая сетевая модель вычислительного процесса

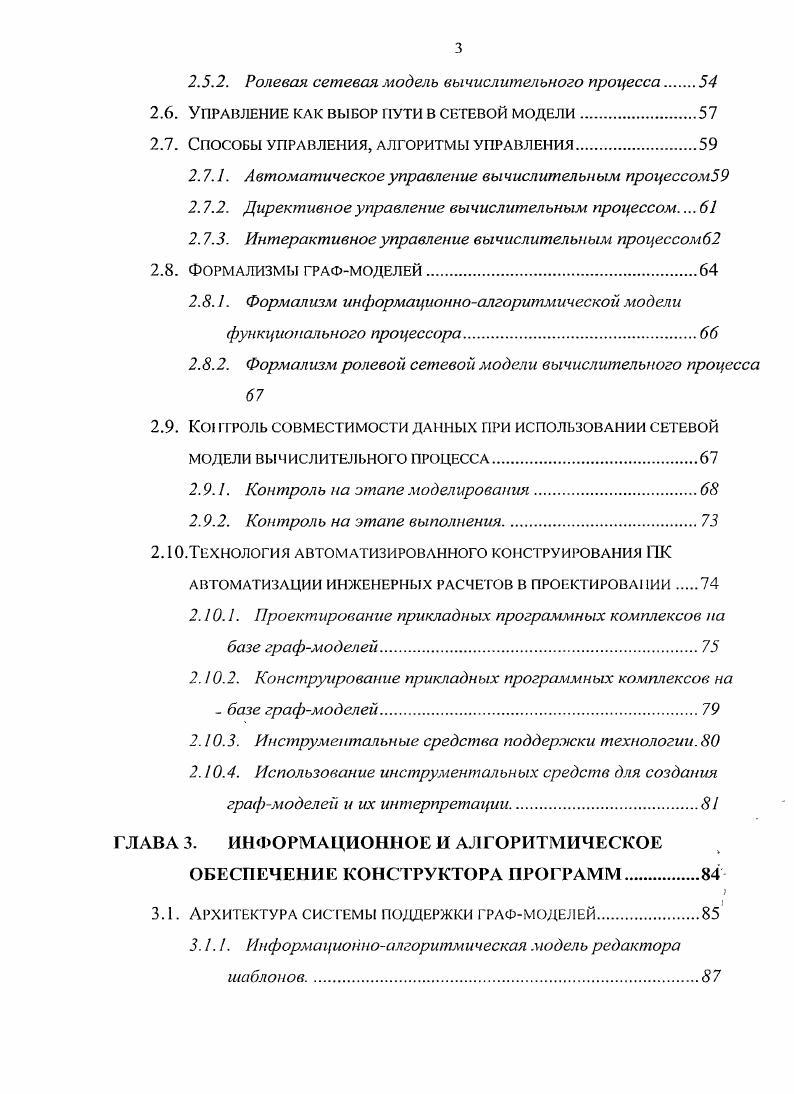

2.5.2. Ролевая сетевая модель вычислительного процесса
2.6. Управление как выбор пути в сетевой модели.
2.7. Способы управления, алгоритмы управления.
2.7.1. Автоматическое управление вычислительным процессом
2.7.2. Директивное управление вычислительным процессом. .
2.7.3. Интерактивное управление вычислительным процессом
2.8. Формализмы графмоделей
2.8.1. Формализм информационноалгоритмической модели функционального процессора
2.8.2. Формализм ролевой сетевой модели вычислительного процесса
2.9. КП РОЛЬ СОВМЕСТИМОСТИ ДАНЫХ при использовании сетевой модели вычислительного процесса
2.9.1. Контроль на этапе моделирования
2.9.2. Контроль на этапе выполнения.
2Технология автоматизированного конструирования ПК автоматизации инженерных расчетов в проектировании
. Проектирование прикладных программных комплексов на базе графмоделей.
. Конструирование прикладных программных комплексов на базе графмоделей.
. Инструментальные средства юддер.жки технологии.
. Использование инструментальных средств для создания графмоделей и их интерпретации.
I ЛАВА 3. ИНФОРМАЦИОННОЕ И АЛГОРИТМИЧЕСКОЕ
ОБЕСПЕЧЕНИЕ КОНСТРУКТОРА ПРОГРАММ.
3.1. Архитектура системы поддержки графмоделей.
3.1.1. Информационноалгоритмическая модель редактора
шаблонов
3.1.2. Информационноалгоритмическая модель редактора графмоделей
3.2. Представление графмоделей в базе данных системы поддержки
ГРАФМОДЕЛЕЙ
3.2.1. Представление шаблона графмодели в базе данных системы поддерэски графмоделей
3.2.2. Представление экземпляра графмодели в базе данных системы поддержки графмоделей
3.3. Информационноалгоритмическая модель интерпретатора конструктора прикладных программ
3.4. Сетевая модель вычислительного про1 ,есса интер 1рета1 ии сетевых моделей вычислительного процесса.
3.5. Концепция сетевого использования конструктора прикладных программ.
3.5.1. Архитектура сетевого варианта конструктора прикладных программ.
3.5.2. Преимущества и недостатки1
3.6. Концепция использования графмоделей для организации параллельных вычислений
ГЛАВА 4. ЭКСПЕРИМЕНТАЛЬНАЯ ПРОВЕРКА ТЕХНОЛОГИИ ПРОЕКТИРОВАНИЯ.
4.1. ИСПОЛЬЗОВА 1ИЕ ГРАФМОДЕЛЕЙ ПРИ СОЗДАНИИ ПРИКЛАД 1ЫХ ГЕОИНФОРМАЦИОННЫХ СПРАВОЧНЫХ систем
4.2. Система автоматизированного вычисления характеристик
местности ПРОХОЖДЕНИЯ ТРАССЫ МАГИСТРАЛЬНЫХ ГАЗОПРОВОДОВ по ДАННЫМ ЭЛЕКТРОННОЙ КАРТЫ1
ЗАКЛЮЧЕНИЕ.
СПИСОК ЛИТЕРАТУРЫ


При проектировании структур хранения данных в разрабатываемых программных системах применялась теория ролевых графов Яграфов. На защиту выносятся. Сис тема Поддержки ГрафМоделей и системы конструирования программных комплексов на базе графмоделей Конструктор Прикладных Программ, внедренные в процесс проектирования магистральных газопроводов. Научная новизна. Предложена процедура трансформации алгебраического выражения в графовую структуру. Практическая ценность работы. Постановка задачи отвечает актуальным потребностям информационной индустрии в области разработки расчетных программных комплексов для обеспечения решения прикладных задач в САПР и промышленных геоинформационных системах, так как решает проблему быстрого конструирования таких программных комплексов для нужд проектирования объектов газотранспортной системы. Спроектирована и реализована структура хранения данных графмодели и шаблона, которая представляет собой расширение языка С для работы с графмоделями и шаблонами графмоделей. Используя созданное расширение языка С для работы с графмоделями и шаблонами графмоделей, выделена СУБД доступа к файлам графмоделей и файлам шаблонов которая может использоваться и в других работах, применяющих графовые структуры. Реализация и внедрение результатов исследования. Система Поддержки ГрафМоделей и ее приложения Конструктор Прикладных Программ. Эти инструментальные средства позволяют создавать экземпляры произвольных графмоделей в том числе и используемых в технологии, а также собирать на их основе программные комплексы для автоматизации инженерных расчетов в САПР и ГИС, применяющихся при проектировании магистральных газопроводов. Особенность реализации данных программных продуктов использование предлагаемой технологии и моделей непосредственно при их проектировании и реализации. Данные программные продукты, являясь средством поддержки технологии конструирования программных комплексов, использованы при построении ряда программных систем, что подтверждают соответствующие акты о внедрении. Программный комплекс внедрен в промышленную эксплуатацию в ОАО Гипрогазцентр. Создание компьютерной обучающей системы Практическая работа студентов по изучению заболеваний связанных с нарушением обмена веществ. Система внедрена в учебный процесс в Нижегородском Медицинском Базовом Колледже. Программные комплексы, построенные с использованием предлагаемого подхода использованы в ряде проектов, выполненных ОАО Гипрогазцентр. Реконструкция системы газопроводов Средняя Азия Центр как на территории Российской Федерации, так и на территории стран Средней Азии. Магистральный газопровод Починки Грязовец. Реконструкция системы технологической связи вдоль системы магистральных газопроводов Уренгой Ужгород. Магистральный газопровод Сахалин Хабаровск Владивосток. Все работы, выполняемые при проектировании магистральных газопроводов, являлись уникальными с точки зрения использования пространственнораспределенных данных, представленных в используемых при проектировании САПР и ГНС системах. САПР по следующим электронным каргам. Карта опасных природных и техноприродных процессов ОПТП России масштаба 1 5 ООО ООО , оригинал которой был составлен под руководством А. Л. Рогозина институт Геоэкологии РАН. Карта экзогенных геологических процессов России масштаба 1 0 Гл. А. И. Шеко, Москва, ВСЕГИНГЕО, г. Карта общего сейсмического районирования России масштаба 0 0 . Оригинал карты создан Объединенным институтом физики Земли им. О. Ю. Шмидта РАН в г. В. Н. Страхов и В. И. Уломов. Апробация работы. Вычислительная математика и кибернетика Нижний Новгород . ГрафиКон Нижний Новгород . VI всероссийской с участием стран СНГ конференции Методы и средства обработки сложной графической информации Нижний Новгород . Математика и кибернетика Нижний Новгород . II Межрегиональная конференция Новейшие информационные технологии инструмент повышения эффективности управления Нижний Новгород, . Международная конференция Теоретические и прикладные аспекты построения программных систем. Украина, Киев, .
