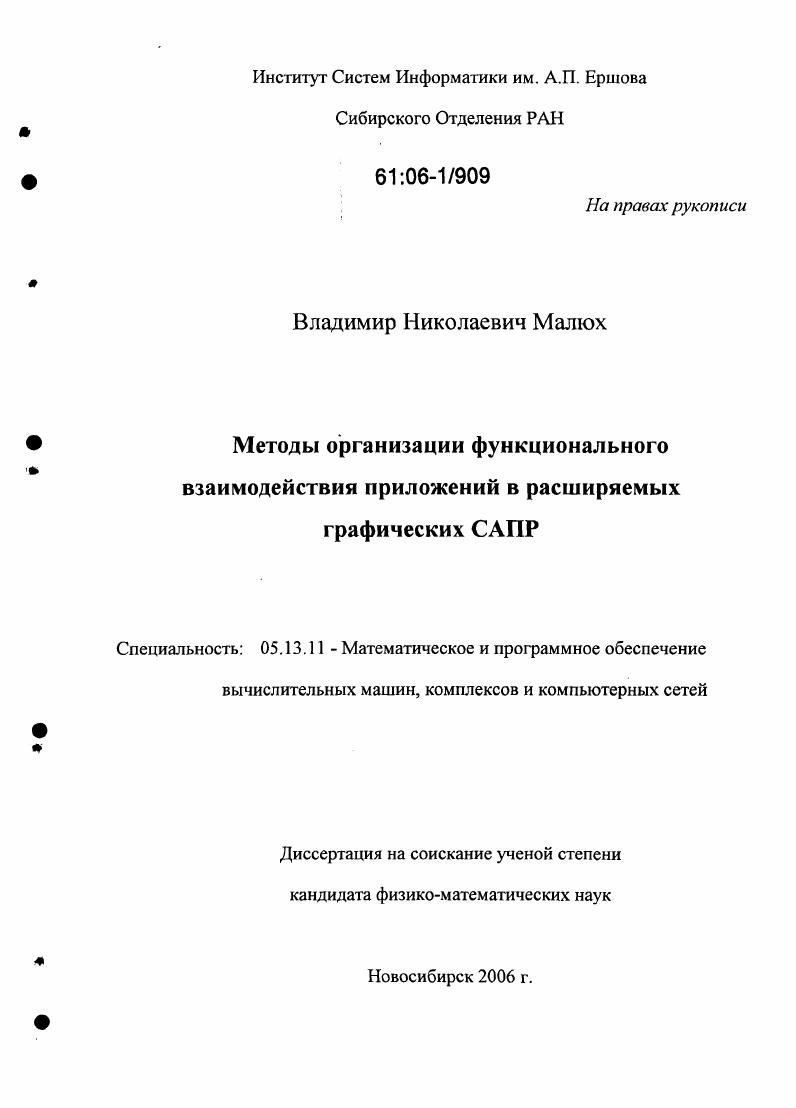

Методы организации функционального взаимодействия приложений в расширяемых графических САПР

• Автор: Малюх, Владимир Николаевич
• Шифр специальности: 05.13.11
• Научная степень: Кандидатская
• Год защиты: 2006
• Место защиты: Новосибирск
• Количество страниц: 93 с. : ил.

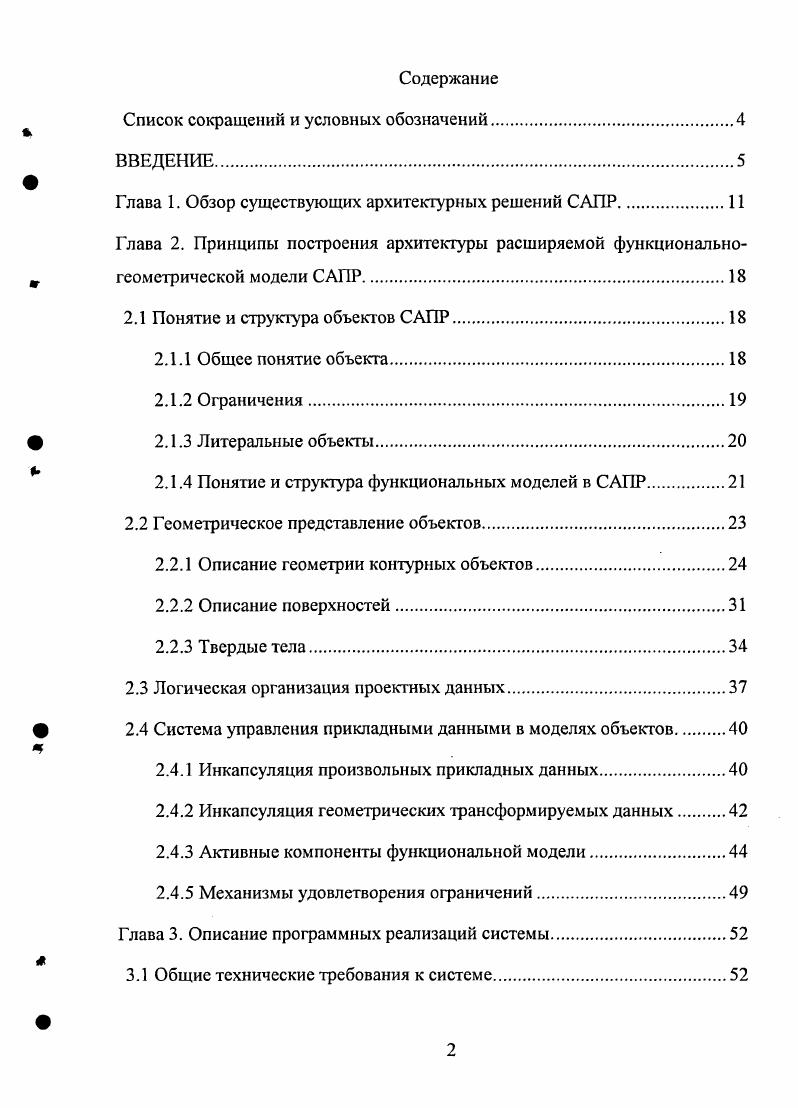

Содержание

Список сокращений и условных обозначений.

ВВЕДЕНИЕ.

Глава 1. Обзор существующих архитектурных решений САПР

Глава 2. Принципы построения архитектуры расширяемой функциональногеометрической модели САПР

2.1 Понятие и структура объектов САПР

2.1.1 Общее понятие объекта.

2.1.2 Ограничения.

ф 2.1.3 Литеральные объекты.

2.1.4 Понятие и структура функциональных моделей в САПР.

2.2 Геометрическое представление объектов

2.2.1 Описание геометрии контурных объектов.
2.2.2 Описание поверхностей.
2.2.3 Твердые тела
2.3 Логическая организация проектных данных
ф 2.4 Система управления прикладными данными в моделях объектов.
2.4.1 Инкапсуляция произвольных прикладных данных.
2.4.2 Инкапсуляция геометрических трансформируемых данных
2.4.3 Активные компоненты функциональной модели.
2.4.5 Механизмы удовлетворения ограничений
Глава 3. Описание программных реализаций системы
3.1 Общие технические требования к системе.

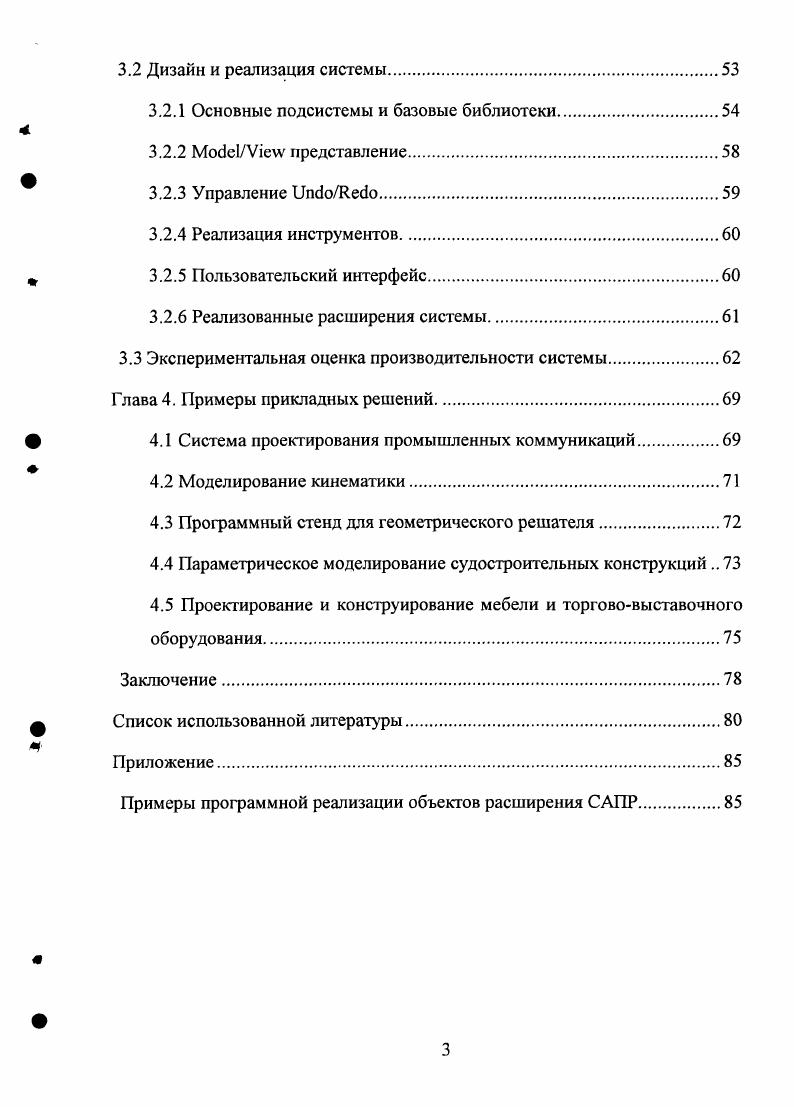

3.2 Дизайн и реализация системы
3.2.1 Основные подсистемы и базовые библиотеки.
3.2.2 Vi представление.
3.2.3 Управление .
3.2.4 Реализация инструментов
3.2.5 Пользовательский интерфейс.
3.2.6 Реализованные расширения системы.
3.3 Экспериментальная оценка производительности системы
Глава 4. Примеры прикладных решений
4.1 Система проектирования промышленных коммуникаций.
4.2 Моделирование кинематики.
4.3 Программный стенд для геометрического решателя.
4.4 Параметрическое моделирование судостроительных конструкций
4.5 Проектирование и конструирование мебели и торгововыставочного оборудования
Заключение.
Список использованной литературы


Список сокращений и условных обозначений. ВВЕДЕНИЕ. Глава 1. Глава 2. Общее понятие объекта. Ограничения. Литеральные объекты. Понятие и структура функциональных моделей в САПР. Описание геометрии контурных объектов. Описание поверхностей. Система управления прикладными данными в моделях объектов. Инкапсуляция произвольных прикладных данных. Активные компоненты функциональной модели. Глава 3. Общие технические требования к системе. Основные подсистемы и базовые библиотеки. Model/View представление. Управление Undo/Redo. Пользовательский интерфейс. Реализованные расширения системы. Глава 4. Система проектирования промышленных коммуникаций. Моделирование кинематики. Программный стенд для геометрического решателя. Заключение. Список использованной литературы. Приложение. ВВЕДЕНИЕ. Актуальность темы. Системы автоматизированного проектирования (САПР) - одна из наиболее динамично развивающихся областей применения компьютеров. Непрерывное повышение производительности компьютеров сопровождающееся одновременным расширением возможностей средств разработки программного обеспечения являются ключевыми тенденциями, вызывающими практический интерес широкого круга пользователей средствам компьютерной графики и, в частности, системам геометрического моделирования и САПР. К настоящему времени созданы и находятся в эксплуатации десятки профессиональных систем геометрического моделирования, однако, их архитектура, структуры данных и методы организация взаимодействия данных, традиционно применяемые в них, имеют ряд узких мест. Каждая новая прикладная задача, как правило, решается путем разработки специализированных модулей, для работы которых требуются структуры данных, не предусмотренные для обработки ядром системы, вследствие чего возникают коллизии в использовании ранее или параллельно разработанных модулей. Проблема усугубляется тем, что на этапе разработки базовой САПР достоверно не могут быть известны все задачи, для которых она будет применяться в будущем. Диссертационная работа посвящена разработке архитектуры и выбору базовых алгоритмов инструментальной САПР общего назначения для создания смешанных функционально-геометрических моделей, с возможностью инкапсуляции разнородной, в том числе динамической, информации негеометрического характера в модели проектируемых объектов и организации автоматического взаимодействия таких моделей. Целью работы является создание архитектуры инструментального ядра САПР и выбор базовых алгоритмических решений, обеспечивающих автоматическое функциональное взаимодействие независимо разработанных приложений, разработка методов и средств для построения программных систем для синтеза, хранения, отображения и анализа функциональногеометрических моделей объектов, ориентированных на использование в расширяемых системах автоматизированного проектирования промышленных изделий. Методы исследований. Для достижения поставленной цели используются методы системного анализа существующих решений, сопоставление известных архитектур систем, экспериментальная проверка выработанных решений путем тестовых программных реализаций и сравнения их с аналогами. Выбор набора базовых алгоритмов, обеспечивающего расширяемость проектной среды, возможность добавления описаний новых объектов в уже существующие модели и обеспечение взаимодействия этих объектов. Разработать эффективные методы представления, хранения, внедрения в проектную базу данных и управления разнородными данными, статическими ресурсами и активных компонентами проблемно-ориентированных систем автоматизированного проектирования. Разработать программный и пользовательский интерфейс для доступа к интегрированным функционально-геометрическим моделям. Выработать требования и апробировать инструментальные средства проектирования и разработки активных компонент функционально-геометрических моделей.
