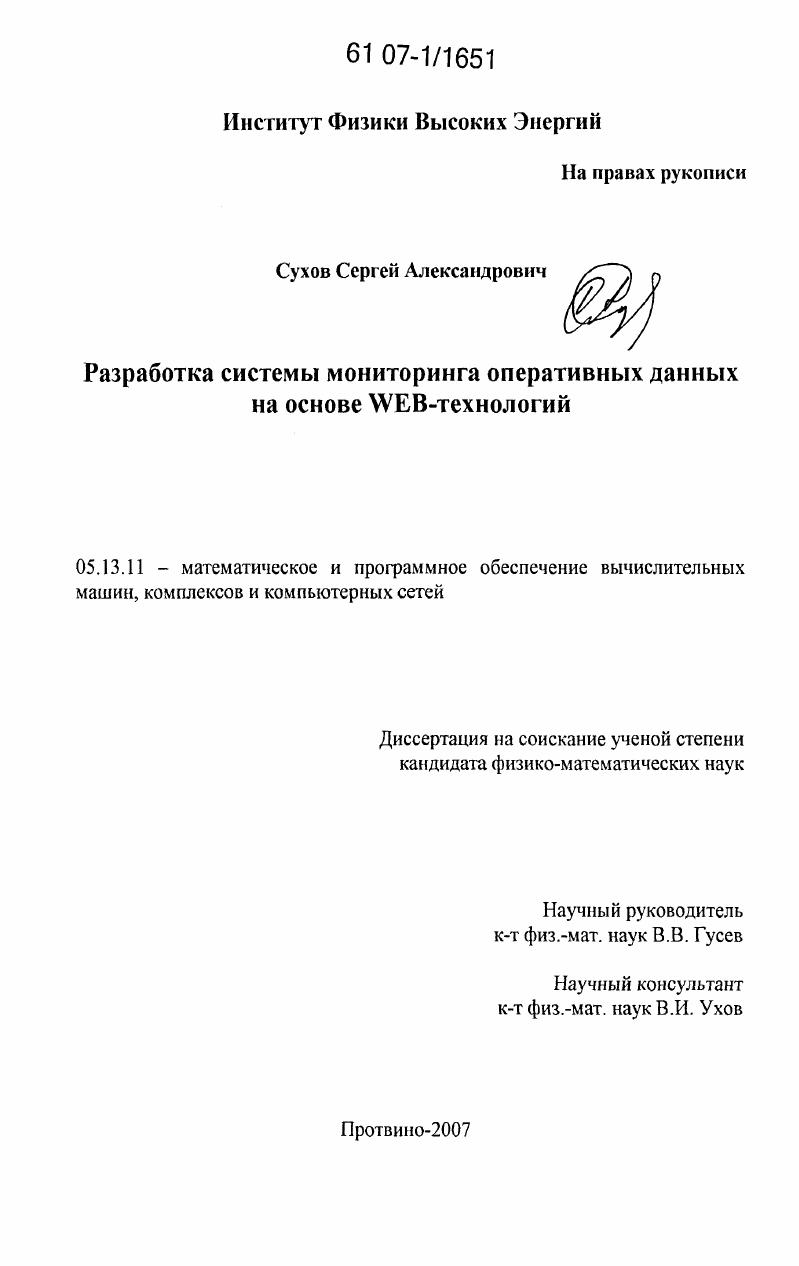

Разработка системы мониторинга оперативных данных на основе WEB-технологий

• Автор: Сухов, Сергей Александрович
• Шифр специальности: 05.13.11
• Научная степень: Кандидатская
• Год защиты: 2007
• Место защиты: Протвино
• Количество страниц: 87 с. : ил.

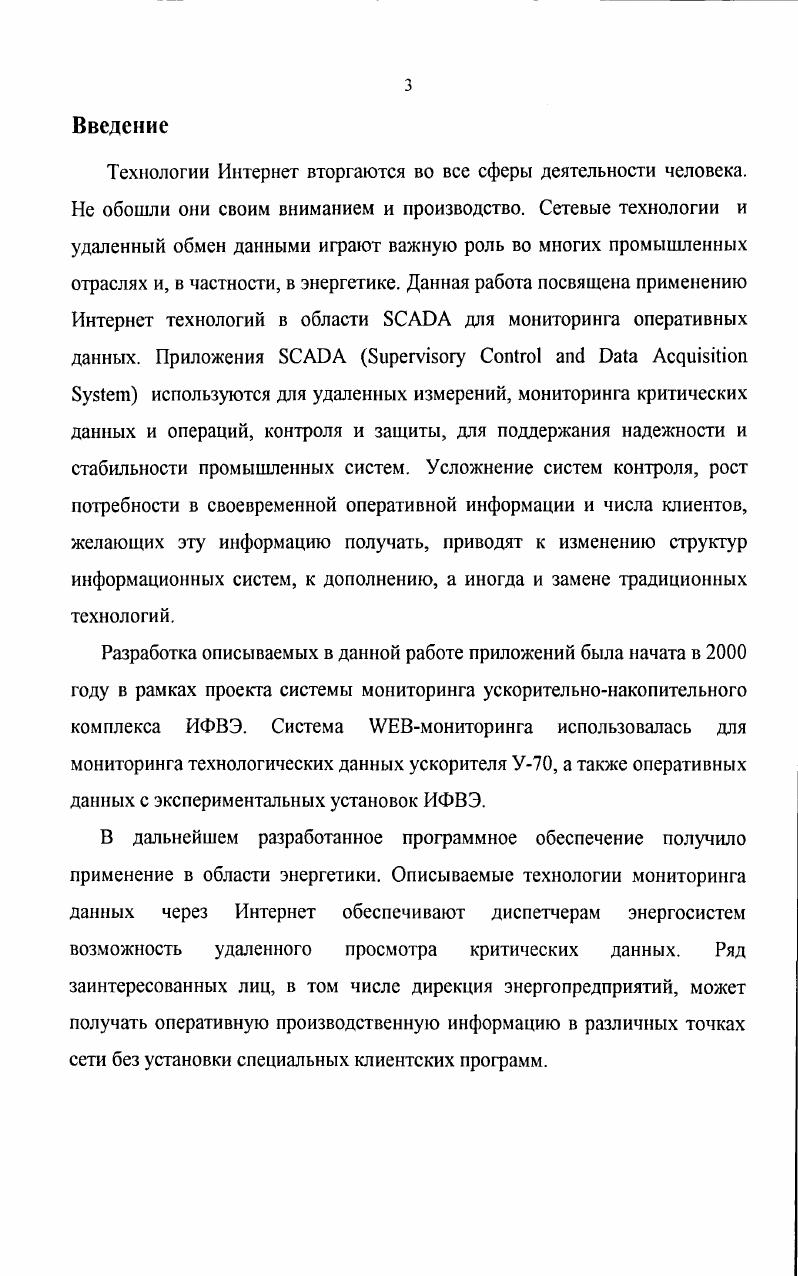

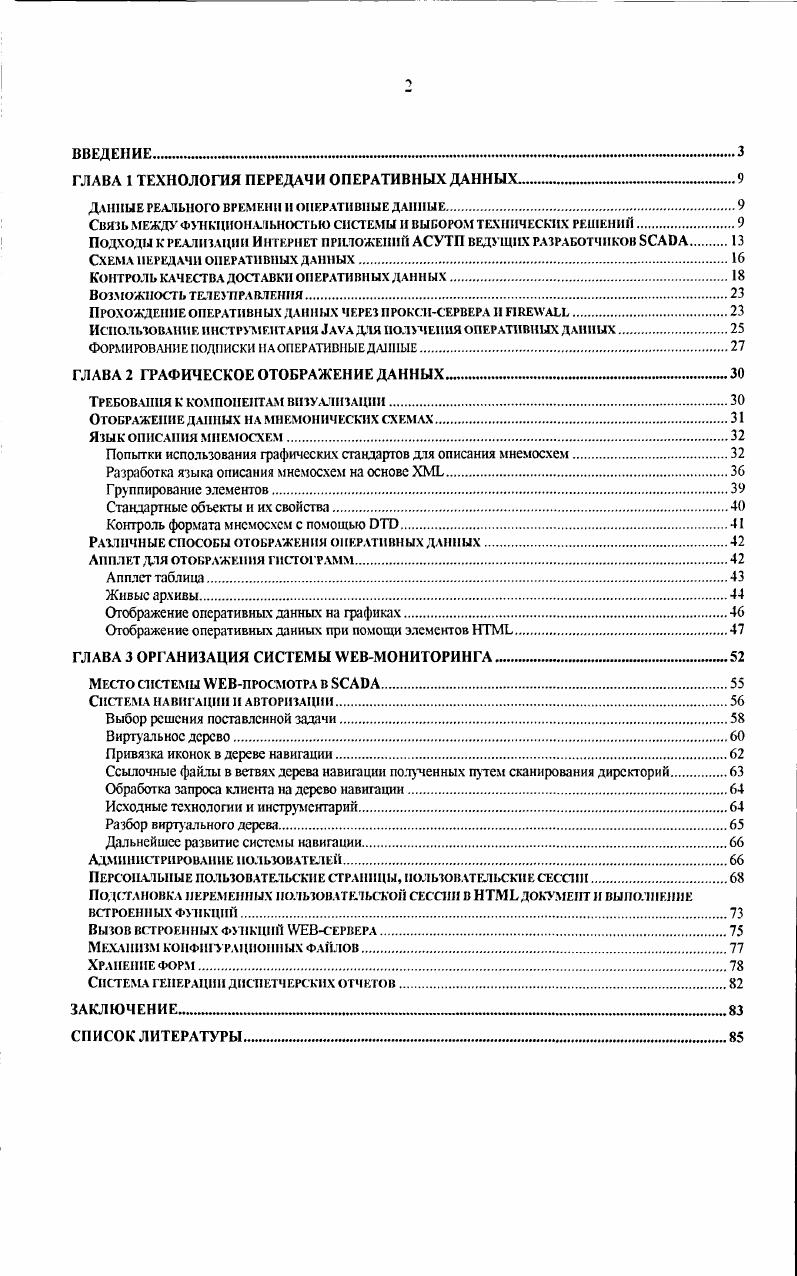

ВВЕДЕНИЕ

ГЛАВА 1 ТЕХНОЛОГИЯ ПЕРЕДАЧИ ОПЕРАТИВНЫХ ДАННЫХ

Данные реального времени и оперативные данные

СВЯЗЬ МЕЖДУ ФУНКЦИОНАЛЬНОСТЬЮ СИСТЕМЫ И ВЫБОРОМ ТЕХНИЧЕСКИХ РЕШЕНИЙ

ПОДХОДЫ К РЕАЛИЗАЦИИ ИНТЕРНЕТ ПРИЛОЖЕНИЙ АСУТП ВЕДУЩИХ РАЗРАБОТЧИКОВ

Схема передачи оперативных данных.

Контроль качества доставки оперативных данных.

ВОЗМОЖНОСТЬ ТЕЛЕУПРАВЛЕНИЯ

Прохождение оперативных данных через проксисервера и i

Использование инструментарий v д ля получения оперативных данных.

Формирование подписки на оперативные данные.

ГЛАВА 2 ГРАФИЧЕСКОЕ ОТОБРАЖЕНИЕ ДАННЫХ
Требования к компонентам визуализации.
Отображение данных на мнемонических схемах
Язык описания мнемосхем.
Попытки использования графических стандартов для описания мнемосхем.
Разработка языка описания мнемосхем на основе X.
Г руппированкс элементов
Стандартные объекты и их свойства.
Контроль формата мнемосхем с помощью
Различные способы отображения оперативных данных
Апплет для отображения гистограмм.
Апплет таблица
Живые архивы
Отображение оперативных данных на графиках
Отображение оперативных данных при помощи элементов
ГЛАВА 3 ОРГАНИЗАЦИЯ СИСТЕМЫ МОНИТОРИНГА
Место системы просмотра в .
Система навигации и авторизации.
Выбор решения поставленной задачи.
Виртуальное дерево
Привязка иконок в дереве навигации
Ссылочные файлы в ветвях дерева навигации полученных путем сканирования директорий
Обработка запроса клиента на дерево навигации.
Исходные технологии и инструментарий
Разбор виртуального дерева
Дальнейшее развитие системы навигации.
Администрирование пользователей.
Персональные пользовательские страницы, пользовательские сессии.
Подстановка переменных пользовательской сессии в документ и выполнение
встроенных функций
Вызов встроенных функций
Механизм конфигурационных файлов
Хранение форм.
Система генерации диспетчерских отчетов.
ЗАКЛЮЧЕНИЕ
СПИСОК ЛИТЕРАТУРЫ


Для отображения событийно-изменяемых оперативных данных на мнемосхемах и отображения самих мнемосхем был разработан специальной язык описания мнемосхем на основе стандарта XML. Файл описания мнемосхемы содержит полную информацию о внешнем виде мнемосхемы и способах реакции на различные события, случающиеся в результате прихода тех или иных оперативных данных или интерактивных действий пользователя. Благодаря единому описанию мнемосхем возникает принципиальная возможность использования мнемосхем разными SCADA. Впервые для подобных систем предложено использовать механизм контроля качества доставки оперативных данных. Когда речь идет о просмотре данных через глобальную сеть Интернет, предполагается, что клиент может находиться в произвольной точке мира. Глобальная сеть неоднородна по качеству, надежности и скорости передачи данных, поэтому в такой ситуации не может осуществляться передача данных за гарантированное время. При мониторинге оперативных данных важно обеспечить клиенту уверенность что он получил информацию без потерь и за разумный, наперед заданный промежуток времени. Если качество передачи информации в какой-то момент времени упала, клиент должен быть об этом проинформирован. Для этого должен осуществляться непрерывный контроль за временем прохождения данных от точки расположения WEB-сервера до точки расположения клиента. В данной работе предложен механизм такого контроля. Нельзя гарантировать доставку данных за определенный промежуток времени, однако, можно контролировать время доставки и сохранность данных, что само по себе крайне важно. На основе опыта эксплуатации системы мониторинга оперативных данных в реальных промышленных системах в энергетике показана возможность передачи данных за приемлемые промежутки времени. Решена проблема прохождения оперативных данных через Ргоху-сервера и Firewall без специальных разрешений и выполнения дополнительных настроек сети. Рассмотрен ряд проблем, возникающих при передаче оперативных данных через Интернет, в частности, рассматривается проблема прохождения пакетов с данными через ргоху-серверы. Отсутствие дополнительных настроек сетевых администраторов для передачи оперативных данных устраняет административные проблемы при внедрении системы, что существенно облегчает само внедрение. Предложены интересные с точки зрения философии WEB-тсхнологий решения для сохранения клиентской информации на стороне сервера в виде конфигу рационных файлов. Благодаря встроенному в специализированный VEB-сервер механизму, заполненная пользователем в НТМЬ формах информация может автоматически сохраняться в полях соответствующих конфигурационных файлов. Актуальность работы. БСАОА-приложения применяются во многих областях промышленности. Часто они являются ключевыми звеньями технологии. Допуск программных продуктов, разработанных иностранными фирмами, в область управления стратегическими областями производства, в частности энергетикой, крайне нежелателен. Наверное, многим памятны недавние события в Ираке, когда через спутниковую связь была отключена система противовоздушной обороны этой страны. Делать страну заложником иностранных технологий очень опасно. Нельзя сбрасывать со счета и экономические аспекты иностранных внедрений. Все БСАОА иностранных производителей стоят крайне дорого (сотни тысяч долларов), кроме того они являются закрытыми. Поэтому даже заплатив за них требуемые деньги, заказчик будет вынужден в дальнейшем платить за обслуживание, настройку и модификацию системы. Внедрение иностранных программных продуктов потребует закупки большого количества дополнительного дорогостоящего оборудования, так как иностранные комплексы часто не могут работать на российском оборудовании. В связи со всем выше сказанным, следует развивать и всячески поощрять национальные разработки БСАЛА систем. Благодаря наличию большого количества УЕВ-программистов, открытости ? ЕВ-технологии и простоте создания пользовательских интерфейсов на ее базе, применение WEB-тexнoлoгии позволяет существенно удешевить разработку и поддержку подсистем БСАОА для удаленного просмотра данных.
