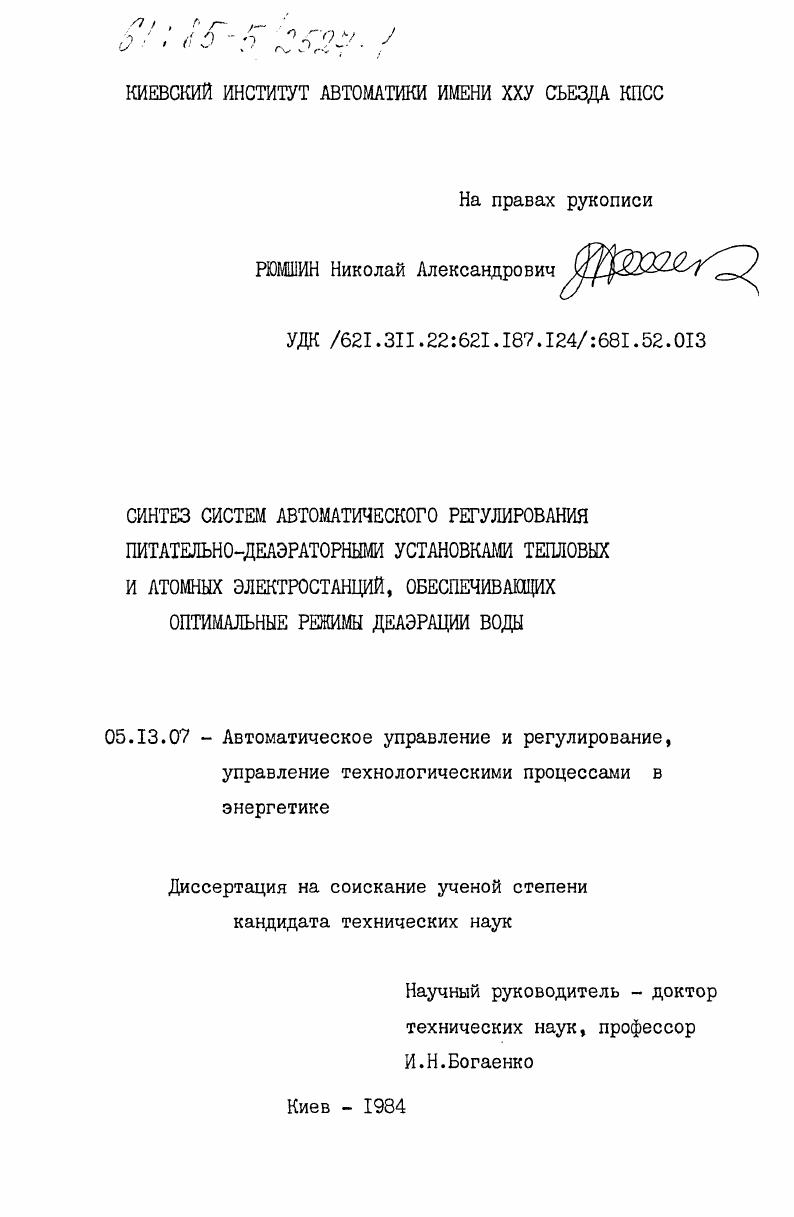

Синтез систем автоматического регулирования питательно-деаэраторными установками тепловых и атомных электростанций, обеспечивающих оптимальные режимы деаэрации воды

• Автор: Рюмшин, Николай Александрович
• Шифр специальности: 05.13.07
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Киев
• Количество страниц: 358 c. : ил

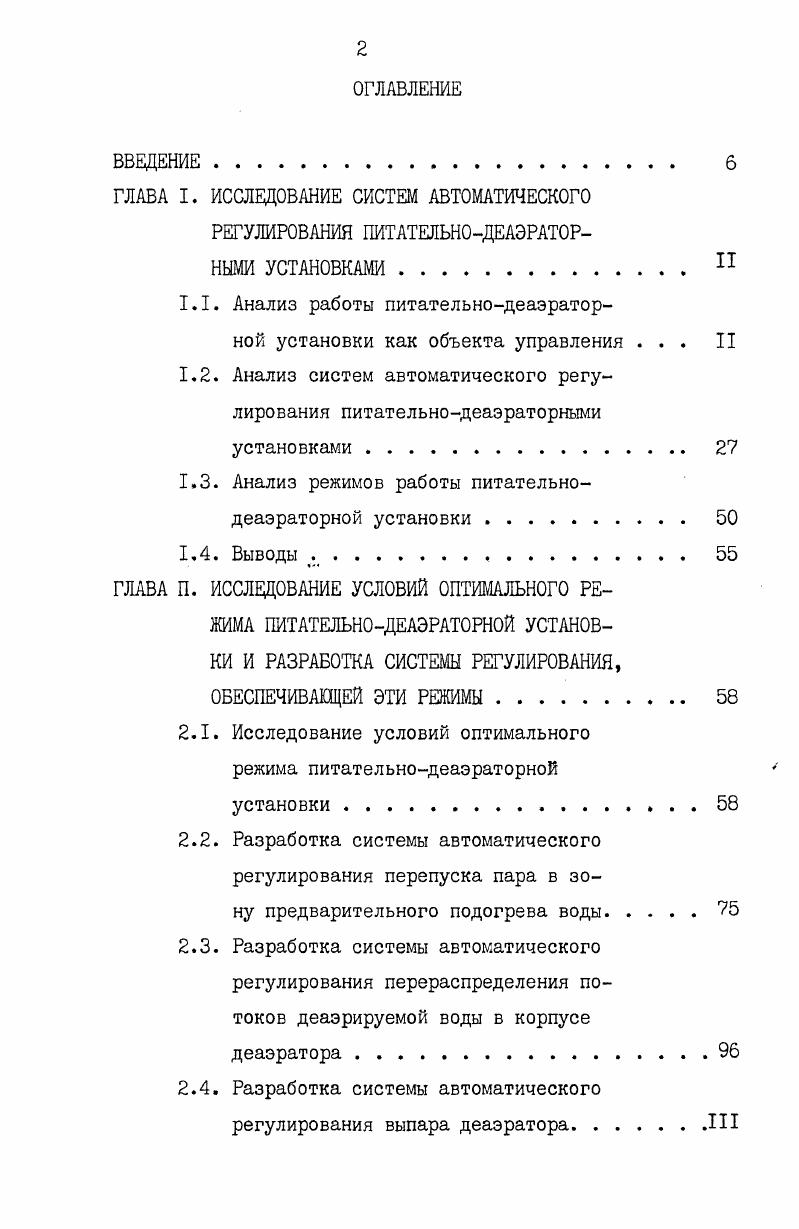

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ б
ГЛАВА I. ИССЛЕДОВАНИЕ СИСТЕМ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ПИТАТЕЛЬНОДЕАЭРАТОРНЫМИ УСТАНОВКАМИ

Л. Анализ работы питательнодеаэратор

ной установки как объекта управления . . . II

1.2. Анализ систем автоматического регулирования питательнодеаэраторными установками

1.3. Анализ режимов работы питательнодеаэраторной установки

1.4. Выводы
ГЛАВА П. ИССЛЕДОВАНИЕ УСЛОВИЙ ОПТИМАЛЬНОГО РЕЖИМА ПИТАТЕЛЬНОДЕАЭРАТОРНОЙ УСТАНОВКИ И РАЗРАБОТКА СИСТЕМЫ РЕГУЛИРОВАНИЯ, ОБЕСПЕЧИВАЮЩЕЙ ЭТИ РЕЖИМЫ

2.1. Исследование условий оптимального режима питательнодеаэраторной

установки
2.2. Разработка системы автоматического регулирования перепуска пара в зону предварительного подогрева воды.
2.3. Разработка системы автоматического регулирования перераспределения потоков деаэрируемой воды в корпусе деаэратора.
2.4. Разработка системы автоматического регулирования выпара деаэратора.III

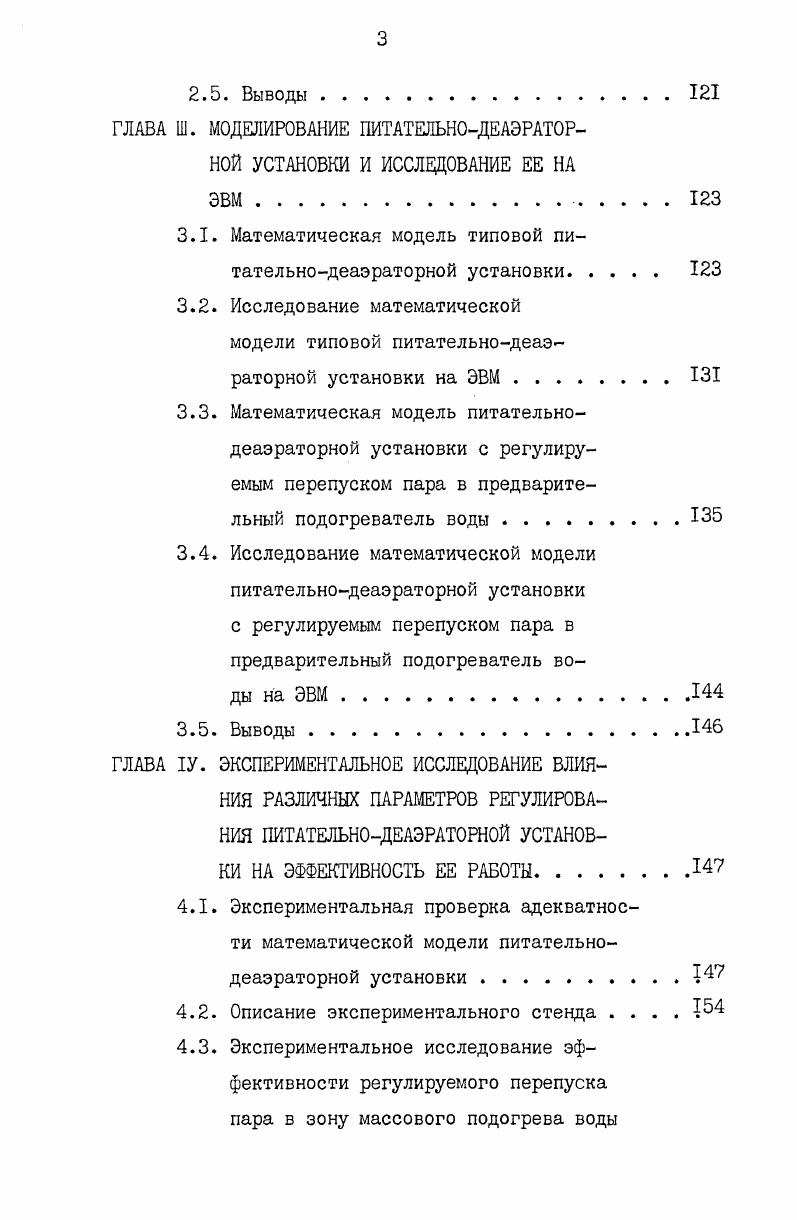

2.5, Выводы.
ГЛАВА Ш. МОДЕЛИРОВАНИЕ ПИТАТЕЛЬНОДЕАЭРАТОРНОЙ УСТАНОВКИ И ИССЛЕДОВАНИЕ ЕЕ НА ЭВМ.
3.1. Математическая модель типовой питательнодеаэраторной установки.
3.2. Исследование математической модели типовой питательнодеаэ
раторной установки на ЭВМ
3.3. Математическая модель питательнодеаэраторной установки с регулируемым перепуском пара в предварительный подогреватель воды.
3.4. Исследование математической модели питательнодеаэраторной установки с регулируемым перепуском пара в предварительный подогреватель воды на ЭВМ
3.5. Выводы.
ГЛАВА У. ЭКСПЕРИМЕНТАЛЬНОЕ ИССЛЕДОВАНИЕ ВЛИЯНИЯ РАЗЛИЧНЫХ ПАРАМЕТРОВ РЕГУЛИРОВАНИЯ ПИТАТЕЛЬНОДЕАЭРАТОРНОЙ УСТАНОВКИ НА ЭФФЕКТИВНОСТЬ ЕЕ РАБОТЫ
4.1. Экспериментальная проверка адекватности математической модели питательнодеаэраторной установки.
4.2. Описание экспериментального стенда
4.3. Экспериментальное исследование эффективности регулируемого перепуска пара в зону массового подогрева воды
по различным параметрам регулирования. . .
4.4. Экспериментальное исследование эффективности регулирования выпара деаэратора по различным параметрам регулирования
4.5. Экспериментальное исследование секционированных деаэраторов
4.6. Расчет экономического эффекта от внедрения системы автоматического регулирования, обеспечивающей оптимальные режимы
4.7. Практические рекомендации по внедрению системы автоматического регулирования питательнодеаэраторной установкой, обеспечивающей оптимальные режимы деаэрации воды
4.8. Выводы
ГЛАВА У. ИССЛЕДОВАНИЕ ДИНАМИЧЕСКИХ ХАРАКТЕРИСТИК
ПИТАТЕЛЬНОДЕАЭРАТОРНОЙ УСТАНОВКИ И СИНТЕЗ КОРРЕКТИРУЮЩИХ УСТРОЙСТВ СИСТЕМ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ПДУ.
5.1. Анализ динамических характеристик питательнодеаэраторной установки.
5.2. Расчет параметров настройки регуляторов. . . .
5.3. Расчет и анализ переходных процессов
систем автоматического регулирования ПДУ . .
5.4. Синтез корректирующих устройств систем автоматического регулирования ПДУ
5.5. Выводы
ЗАКЛЮЧЕНИЕ.
СПИСОК ЛИТЕРАТУРЫ


От точки проводим горизонтальную прямую ос до пересечения с линией Сп П точка с . Отрезок ОС по оси ординат определяет значение нагрева воды в деаэраторе i Атнас в данном случае С. От точки с проводим вертикальную прямую до пересечения с линией сб с i точка , соответствующей заданной производительности деаэратора Юб
в данном случае 1,0. Отрезок на оси ординат соответствует относительному расходу греющего пара сл при заданных исходных параметрах деаэратора, определяемыми условиями теплового баланса. Линия V7 , проходящая через точку Л определяет то значение удельного объемного расхода пара, а следовательно и скорости пара которые соответствуют данному режиму деаэратора. Д и при этом сохранятся условия теплового баланса. Однако значение объемного расхода пара V7 и скорости пара соответственно изменятся см. Как видно из анализа диаграммы режимов деаэратора в этом случае поддерживая необходимый расход пара в деаэратор, требуемый условиями теплового баланса 1. I.II. Используемые в настоящее время параметры регулирования не обеспечивают соблюдение условий оптимального режима деаэрации I. II, в частности Соответственно происходит ухудшение эффективности процесса деаэрации и значение концентрации кислорода в деаэрированной воде О п. Так, например, экспериментальные данные, приведенные в основной характеристике деаэратора , показывают, что значение О п. ЮС до Ю0С и от тч до 0 тч. При переменном давлении в деаэраторе возможно снижение уровня воды в бакеаккумуляторе вследствие ее вскипания, что может привести к неустойчивой работе питательного насоса, т. Так как деаэратор и бакаккумулятор всегда располагаются выше питательного насоса на высоту А , то давление воды у входа в питательный насос Рп будет больше чем давление в деаэраторе на величину
Рп. АРв. Д Рб. Устойчивость работы питательного насоса определяется величиной недогрева Днас воды на всасе насоса. При постоянном давлении Рдсалвб и уровне в баке Адг Соля величина недогрева д лас изменяется только при изменении уровня воды Ад в бакеаккумуляторе. При Рд оал величина недогрева днас может изменяться в больших пределах вплоть до недопустимого значения. Изменение недогрева воды на всасе питательного насоса при различных нарушениях режима показано на графике рис. В установившемся режиме ПДУ температура воды перед насосом соответствует значениям, обозначенным на графике сплошной жирной линией б у а температура насыщения сплошной тонкой линией. При этом величина недогрева на всасе насоса равна Днас , обозначенному на оси 0Х. В случае нарушения режима, например, при снижении давления воды на всасе насоса, температура воды некоторое время сохраняется неизменной и соответствует значениям обозначенным на графике
График изменения на ре 6 бсасе ЛЭН гра разлннЬл норуиекиях. ПДУ. Рис. Величина недогрева при этом уменьшится до значения нас обозначенного на оси 0Х. Для предотвращения подобных нарушений режимов ИДУ необходимы специальные меры защиты. Регулирование давления пара в деаэраторе изменением подачи пара. Количество тепла, требуемого для нагрева деаэрируемой воды до температуры насыщения нас определяется из уравнения теплового баланса. При Рд сопвб соответственно нас оал . С изменением Рд существенно изменяется требуемое количество тепла. Рассмотрим работу деаэратора при Рд сапз пользуясь диаграммой режимов рис. Рис. Л С пп
на рис. Линия II соответствует регулированию Рд . Точки и 4 находятся на линиях Лп соответствующих максимальной и минимальной скорости пара в деаэраторе при заданных изменениях режимов. Как видно из этого построения при поддержании постоянного давления пара в деаэраторе Рд 6 скорость пара Ап из меняется в значительных пределах. Соответственно изменяется показатель качества деаэрации . Количественный анализ этих изменений приведен ниже. Расход греющего пара в деаэраторе определяется по уравнению
Если принять Л С пп О
Таким образом требуемое для деаэрации количество пара определяется расходом деаэрируемой воды и величиной недогрева ее до температуры насыщения при давлении рабочей среды в деаэраторе.
