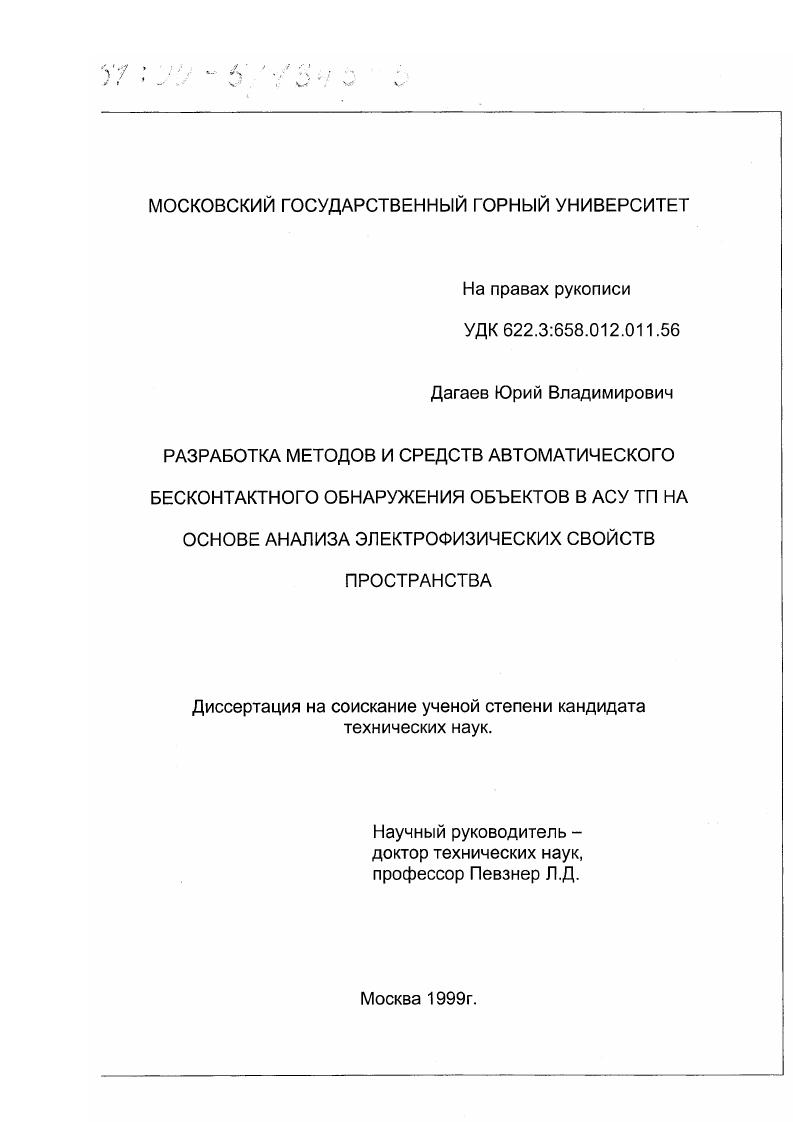

Разработка методов и средств автоматического бесконтактного обнаружения объектов в АСУ ТП на основе анализа электрофизических свойств пространства

• Автор: Дагаев, Юрий Владимирович
• Шифр специальности: 05.13.07, 05.13.05
• Научная степень: Кандидатская
• Год защиты: 1999
• Место защиты: Москва
• Количество страниц: 132 с. : ил.

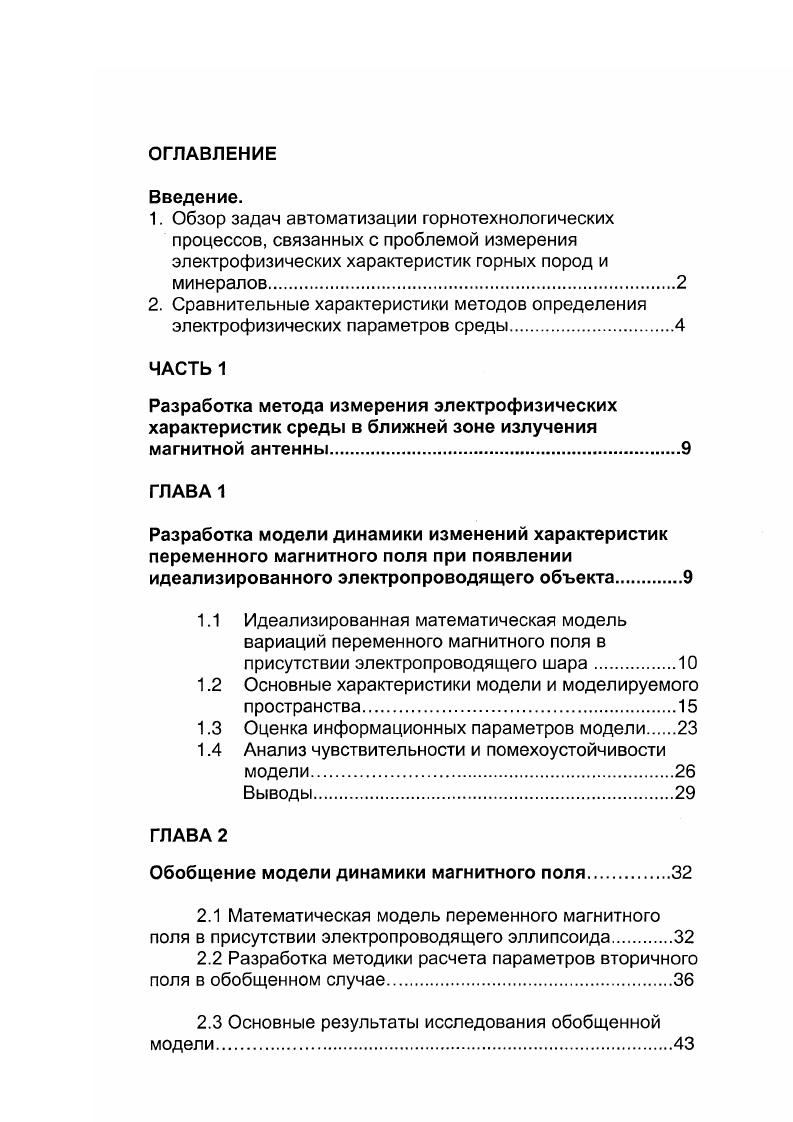

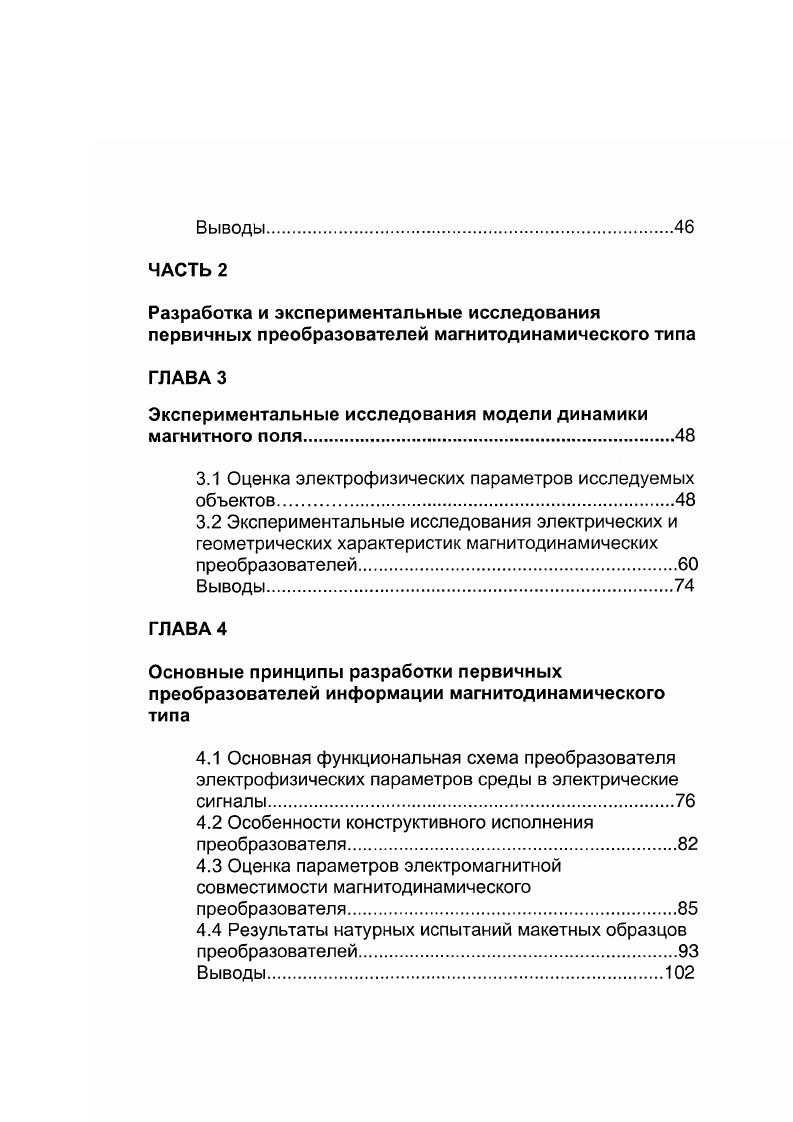

Введение. Сравнительные характеристики методов определения электрофизических параметров среды. Разработка метода измерения электрофизических характеристик среды в ближней зоне излучения магнитной антенны. Идеализированная математическая модель вариаций переменного магнитного поля в присутствии электропроводящего шара. Оценка информационных параметров модели. Выводы. Математическая модель переменного магнитного поля в присутствии электропроводящего эллипсоида. Разработка методики расчета параметров вторичного поля в обобщенном случае. Основные результаты исследования обобщенной модели. Оценка электрофизических параметров исследуемых объектов. Основная функциональная схема преобразователя электрофизических параметров среды в электрические сигналы. Оценка параметров электромагнитной совместимости магнитодинамического преобразователя. Выводы. ГЛАВА 1. РАЗРАБОТКА МОДЕЛИ ДИНАМИКИ ИЗМЕНЕНИЙ ХАРАКТЕРИСТИК ПЕРЕМЕННОГО МАГНИТНОГО ПОЛЯ ПРИ ПОЯВЛЕНИИ ИДЕАЛИЗИРОВАННОГО ЭЛЕКТРОПРОВОДЯЩЕГО ОБЪЕКТА. В первой главе рассматриваются основные пути решения задачи создания первичного преобразователя электрофизических параметров исследуемой среды в электрические сигналы при отсутствии прямых визуальных или механических контактов для целей автоматизации горнотехнологических процессов.


РАЗРАБОТКА МОДЕЛИ ДИНАМИКИ ИЗМЕНЕНИЙ ХАРАКТЕРИСТИК ПЕРЕМЕННОГО МАГНИТНОГО ПОЛЯ ПРИ ПОЯВЛЕНИИ ИДЕАЛИЗИРОВАННОГО ЭЛЕКТРОПРОВОДЯЩЕГО ОБЪЕКТА. В первой главе рассматриваются основные пути решения задачи создания первичного преобразователя электрофизических параметров исследуемой среды в электрические сигналы при отсутствии прямых визуальных или механических контактов для целей автоматизации горнотехнологических процессов. Рассмотрены способы оценки физических параметров различных объектов, а также определены особенности и области применения предлагаемого метода. Рассмотрим упрощенную модель процесса взаимодействия переменного магнитного поля с электропроводящей сферой с целью выяснения основных закономерностей и оценки информационных параметров изучаемого метода обнаружения неоднородностей. Метод обнаружения электропроводящих тел с помощью переменных магнитных полей сводится к следующему. В некотором пространстве, которое может содержать электропроводящие тела, создается переменное магнитное поле с максимальным подавлением паразитного излучения электрической составляющей. Это первоначальное переменное магнитное поле вызывает в близлежащих электропроводящих телах вихревые электрические токи, которые, в свою очередь, создают в окружающем пространстве вторичное магнитное поле. См. По наличию этого поля можно судить о наличии электропроводящих тел в данном объеме, а по его величине, фазе и поляризации может быть получена обширная информация о характеристиках обнаруживаемых объектов.
