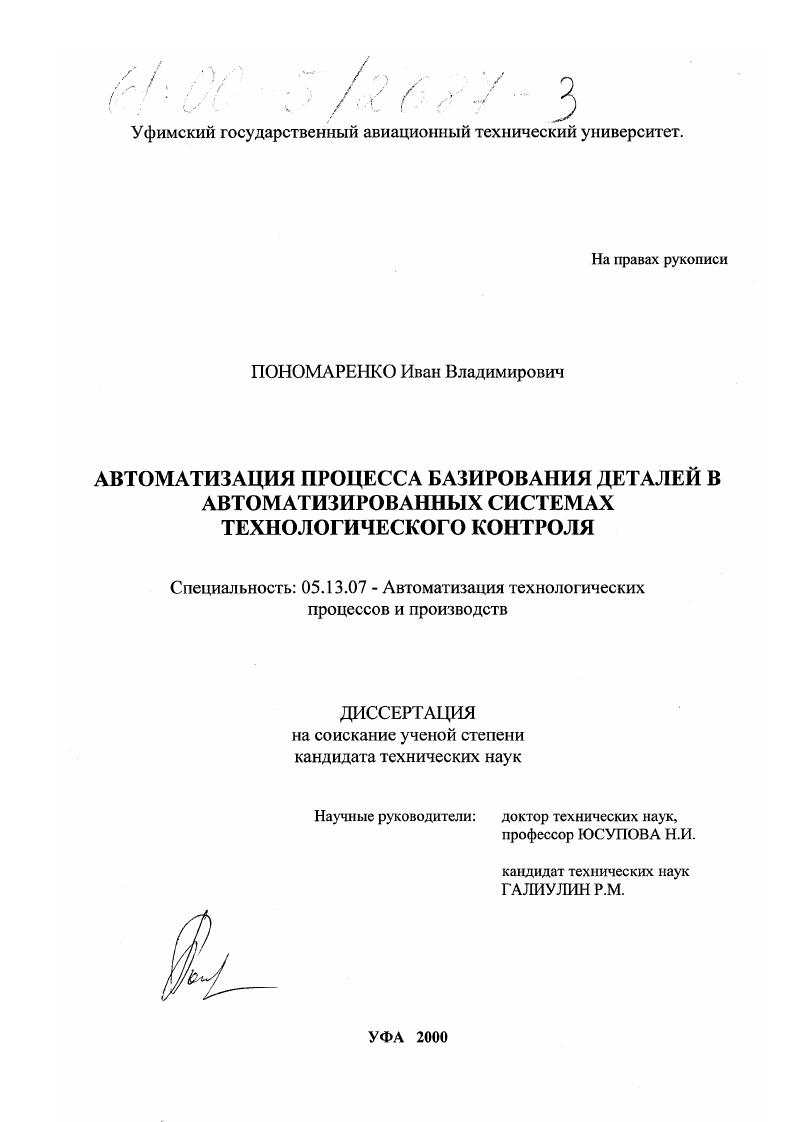

Автоматизация процесса базирования деталей в автоматизированных системах технологического контроля

• Автор: Пономаренко, Иван Владимирович
• Шифр специальности: 05.13.07
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Уфа
• Количество страниц: 145 с.

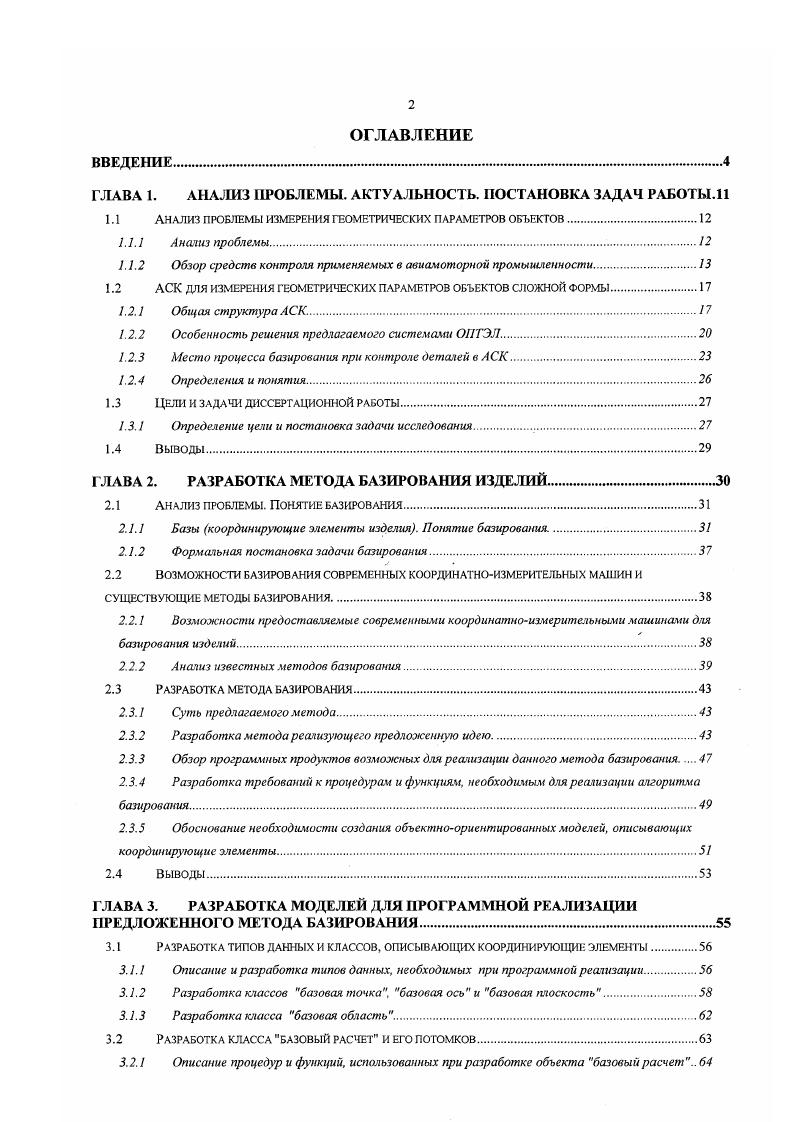

1.1 Анализ проблемы измерения геометрических параметров объектов.

1.1.1 Анализ проблемы.

1.1.2 Обзор средств контроля применяемых в авиамоторной промышленности

1.2 АСК ДЛЯ ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ПАРАМЕТРОВ ОБЪЕКТОВ СЛОЖНОЙ ФОРМЫ.

1.2.1 Общая структура АСК.

1.2.2 Особенность решения предлагаемого системами ОПТЭЛ.

1.2.3 Место процесса базирования при контроле деталей в АСК.

1.2. 4 Определения и понятия.

1.3 ЦЕЛИ И ЗАДАЧИ ДИССЕРГАИОННОЙ РАБОТЫ

1.3.1 Определение цели и постановка задачи исследования.

1.4 ВЫВОДЫ.
I ЛАВА 2. РАЗРАБОТКА МЕТОДА БАЗИРОВАНИЯ ИЗДЕЛИЙ
2.1 АНАЛИЗ ПРОБЛЕМЫ. ПОНЯТИЕ БАЗИРОВАНИЯ
2.1.1 Базы координирующие элементы изделия. Понятие базирования
2.1.2 Формальная постановка задачи базирования
2.2 ВОЗМОЖНОСТИ БАЗИРОВАНИЯ СОВРЕМЕННЫХ КООРДИНАТНОИЗМЕРИТЕЛЬНЫХ МАШИН И
СУЩЕСТВУЮЩИЕ МЕТОДЫ БАЗИРОВАНИЯ.
2.2.1 Возможности предоставляемые современными координатноизмерительными машинами для
базирования изделий.
2.2.2 Анапа известных методов базирования.
2.3 Разработка метода базирования.
2.3.1 Суть предлагаемого метода.
2.3.2 Разработка метода реализующего предложенную идею
2.3.3 Обзор программных продуктов возможных для реализации данного метода базирования.
2.3.4 Разработка требований к процедурам и функциям, необходимым для реализации алгоритма
базирования.
2.3.5 Обоснование необходимости создания объектноориентированных моделей, описывающих
координирующие элементы.
2.4 ВЫВОДЫ.
ГЛАВА 3. РАЗРАБОТКА МОДЕЛЕЙ ДЛЯ ПРОГРАММНОЙ РЕАЛИЗАЦИИ ПРЕДЛОЖЕННОЕ О МЕТОДА БАЗИРОВАНИЯ.
3.1 Разработка типов данных и классов, жсывлющих координирующие элементы
3.1.1 Описание и разработка типов данных, необходимых при программной реализации
3.1.2 Разработка классов базовая точка, базовая ось и базовая плоскость.
3.1.3 Разработка класса базовая область.
3.2 Разработка класса базовый расчет и его потомков
3.2.1 Описание процедур и функций, использованных при разработке объекта базовый расчет
3.2.2 Разработка класса базовый расчет и его потомков реализующих различные типы расчетов по
координирующим элементам.
3.3 Использование разработанных моделей в программной реализации метода базирования
3.3.1 Разработка модели хранилища объектов сцены
3.3.2 Использование разработанных моделей при программной реализации метода базирования.

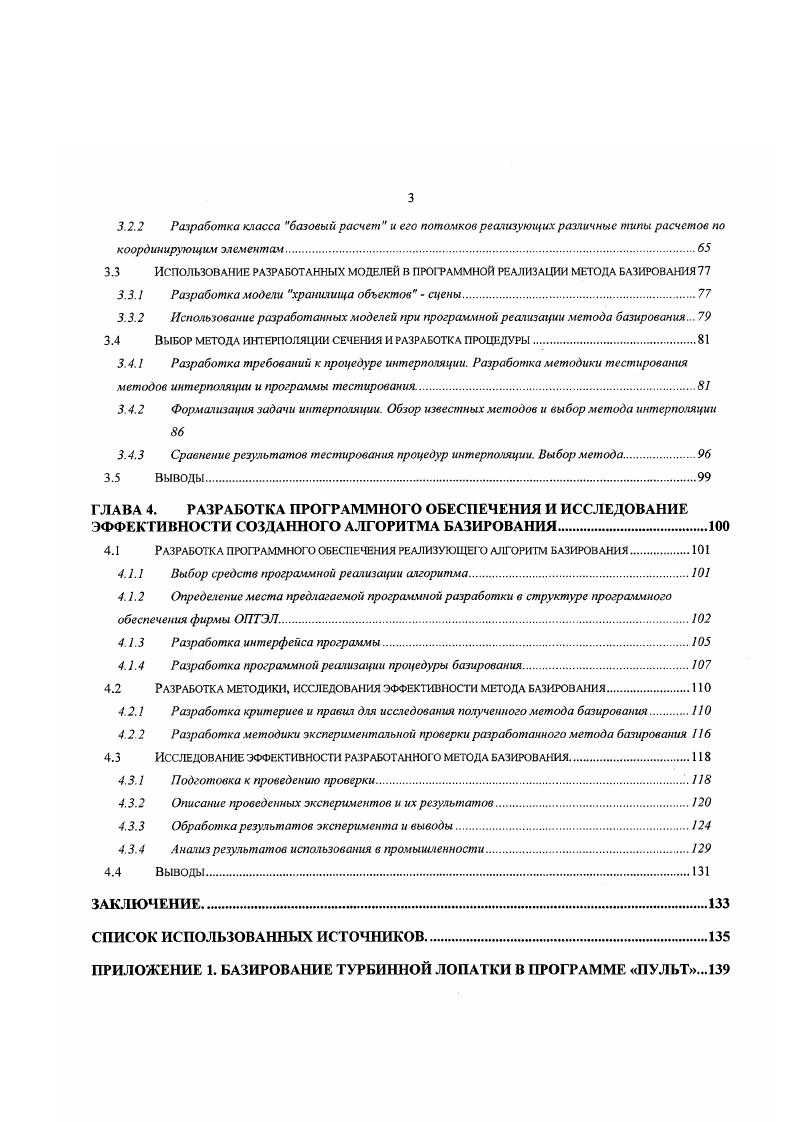

3.4 Выбор метода интерполяции сечения и разработка процедуры
3.4.1 Разработка требований к процедуре интерполяции. Разработка методики тестирования
методов интерполяции и программы тестирования
3.4.2 Формализация задачи интерполяции. Обзор известных методов и выбор метода интерполяции
3.4.3 Сравнение результатов тестирования процедур интерполяции. Выбор метода.
3.5 Выводы
ГЛАВА 4. РАЗРАБОТКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ И ИССЛЕДОВАНИЕ ЭФФЕКТИВНОСТИ СОЗДАННОГО АЛГОРИТМА БАЗИРОВАНИЯ.
4.1 Разработка программного обеспечения реализующего алгоритм базирования1 о
4.1.1 Выбор средств программной реализации алгоритма.
4.1.2 Определение места предлагаемой программной разработки в структуре программного
обеспечения фирмы ОПТЭЛ.
4.1.3 Разработка интерфейса программы
4.1.4 Разработка программной реализации процедуры базирования
4.2 Разработка методики, исследования эффективности метода базирования.
4.2.1 Разработка критериев и привал для исследования полученного метода базирования
4.2.2 Разработка методики экспериментальной проверки разработанного метода базирования
4.3 Исследование эффективности разработанного метода базирования.
4.3.1 Подготовка к проведению проверки
4.3.2 Описание проведенных экспериментов и их результатов
4.3.3 Обработка результатов эксперимента и выводы
4.3.4 Анализ результатов использования в промышленности
4.4 ВЫВОДЫ.
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ


Принцип измерения, который используется контактными координатными машинами, известен давно и широко используется. При измерении координат каждой точки на поверхности объекта контактные координатноизмерительные машины производят касание измеряемой точки поверхности измерительным щупом зондом. Положение щупа в пространстве в каждый момент времени контролируется датчиками координат по каждой из трех осей. В момент касания, координаты точки фиксируются. Существуют также, разновидности контактных КИМ, которые вместо контактного щупа имеют зонд, реагирующий на разряд, возникающий между объектом и зондом. Координатноизмерительные машины данного типа производятся многими известными, в основном зарубежными, фирмами, такими как ОБА Италия. Контактный принцип измерения дает преимущества при достижении точности измерения, однако накладывает ограничения на количество измеренных точек одним щупом, и скорость производительность измерения. При многократных измерениях щуп КИМ снашивается реагирующий на разряд зонд сгорает и должен заменятся для сохранения точности КИМ. Для измерения точки измерительная машина предварительно обучается оператором оператор должен вводить значение нормали к измеряемой поверхности, рассчитывает траекторию и производит подвод щупа к точке до касания поверхности. Контактные КИМ обладают высокой точностью в зависимости от решаемых задач контактные КИМ могут иметь и относительно низкую точность, но имеют малую производительность измерений, высокую стоимость системы, а также каждого измерения изза износа измерительных щупов.
