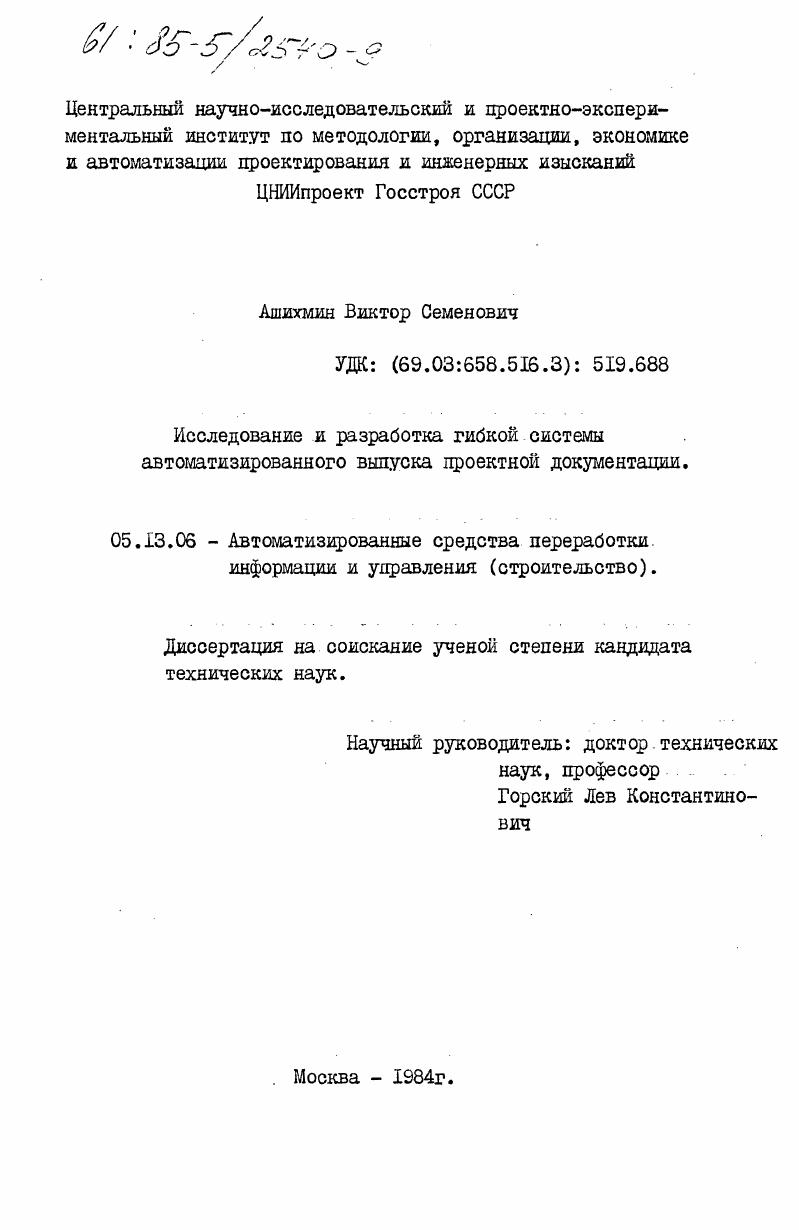

Исследование и разработка гибкой системы автоматизированного выпуска проектной документации

• Автор: Ашихмин, Виктор Семенович
• Шифр специальности: 05.13.06
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Москва
• Количество страниц: 180 c. : ил

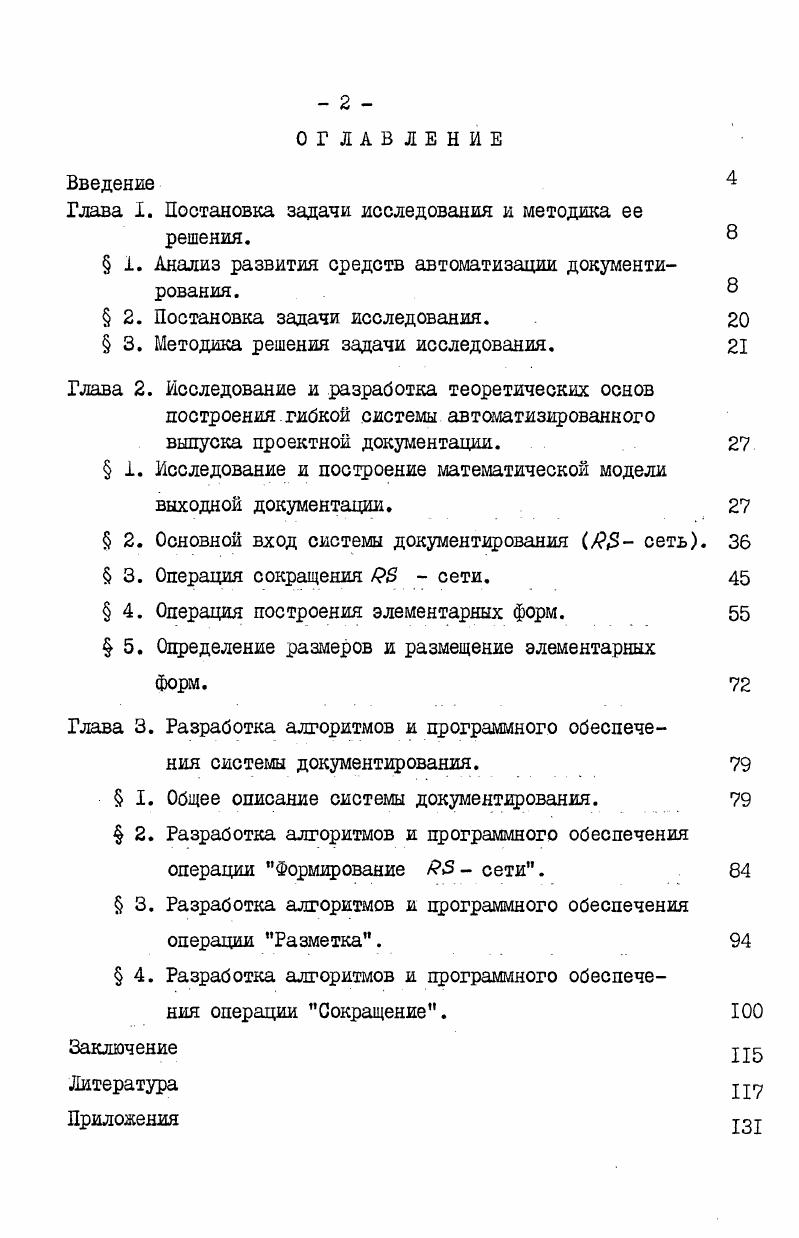

ОГЛАВЛЕНИЕ
Введение

Глава I. Постановка задачи исследования и методика ее

решения.

1. Анализ развития средств автоматизации документирования.

2. Постановка задачи исследования.

3. Методика решения задачи исследования.

Глава 2. Исследование и разработка теоретических основ построения гибкой системы автоматизированного выпуска проектной документации.

1. Исследование и построение математической модели

выходной документации.

2. Основной вход системы документирования сеть.

3. Операция сокращения сети.
4. Операция построения элементарных форм.
5. Определение размеров и размещение элементарных
Форм.
Глава 3. Разработка алгоритмов и программного обеспечения системы документирования.
I. Общее описание системы документирования.
2. Разработка алгоритмов и программного обеспечения
операции Формирование сети.
3. Разработка алгоритмов и программного обеспечения
операции Разметка.
4. Разработка алгоритмов и программного обеспечения операции Сокращение.
Заключение
Литература


Ограничивается класс обрабатываемых табличных документов путем постулирования жесткой геометрии выходной документации, причем шапки таблиц предполагаются занятыми с точностью до символа и не могут пополняться при изменении содержания 7,, , ,
Дальнейшей, естественной ступенью в развитии средств документирования является создание целостных систем документирования охватывающих полностью весь процесс создания документов. Системы такого типа применяются в информационнопоисковых системах, в системах управления базами данных, в АСУ, в САПР на этапе вывода информаций потребителю. В работе описана система документирования, основной функцией которой является представление результатов анализа
измерительной информации в компактной форме, удобной для долгого хранения, сопоставления с другими данными и легко интерпретируемой . В отличии от средств, охватывающих отдельные этапы всего процесса документирования, в описывается способ генерации выходных форм технологической документации не зависящий от изменений словарей САПРТП, форм выходных документов, состава комплекта технологических документов. Описанный генератор осуществляет сжатие, развертывание текста, его разбивку в соответствии с заданным форматом. В работах , , 5 описывается широко известный программноматематический комплекс для автоматизированной разработки информационноуправляющих систем АРИУС, разработанный в ЩУ АН СССР. Одним из входов в инструментальный комплекс АРИУСа является информация о форме представления информации, которая изображает желавши вид представления данных в привязке к конкретному терминалу и содержит различные указания по выводу пропуск строк, вывод промежуточных заголовков и т. Структурные компоненты это знаковые образы элементов объектной системы предметов, процессов, выделяемые соответственно целям и задачам управления 3, 4 в системах обработки данных на уровне носителей информации память ЭВМ, документы, электронные устройства отображения информации. Структурным компонентам соответствуют массивы значений их характеристик и признаков. Такие массивы в АРИУС имеют структуру таблиц, называемых простыми документами 2 . В качестве основной формы вывода принята табличная форма, поэтому процесс получения выходных документов сводится к уточнению таблицы заданной структуры. Другой известной разработкой является система автоматизации проектирования АСУ МАРС III . Технология проектирования АСУ средствами МАРС сводится к трем этапам. Проектная стадия завершается получением документов технического задания и техникоэкономического обоснования. Техническое проектирование средствами МАРС заключается в выборе и формировании проектных решений и получении документации технического проекта оформление заказных спецификаций, создание классификаторов и тп. Рабочее проектирование включает машинное формирование программных средств организации и ведения базы данных, программ реализации функций управления, их отладку и создание документации рабочего проекта. Вход каждого этапа включает в себя описание рекомендуемых форм выходных документов . Оформление документации производится в человекомашинном режиме. Одной из наиболее развитых разработок является автоматизированная система ведения и изготовления документации АСВИД, которая описана в , , , , , , , . С самого начала разработки большое внимание уделялось системному подходу к проектированию 8, . ЭВМ. Система способна выпускать графическую, текстовую и табличную документацию. При синтезе графики решаются следующие задачи разбиение схемы алгоритмов по страницам заданного формата размещение графических символов на поле одной страницы проведение соединительных линий между размещенными графическими символами. Система может выдавать документацию в таких ее представлениях как комплект документов, полный текст документа, краткое его содержание, отдельные части и параграфы документа. Входная информация системы содержит рабочую информацию первичные документы, рефераты, поисковые образы документов, служебную информацию стандартные формы документов, типовые структуры хранимой документации, оперативная информация. Выходная информация делится на рабочую комплект документов, первичный документ, реферат, отдельные пункты документа и служебную информацию. К достоинствам автоматизированной системы ведения и изготовления документации надо отнести универсальность, т.
