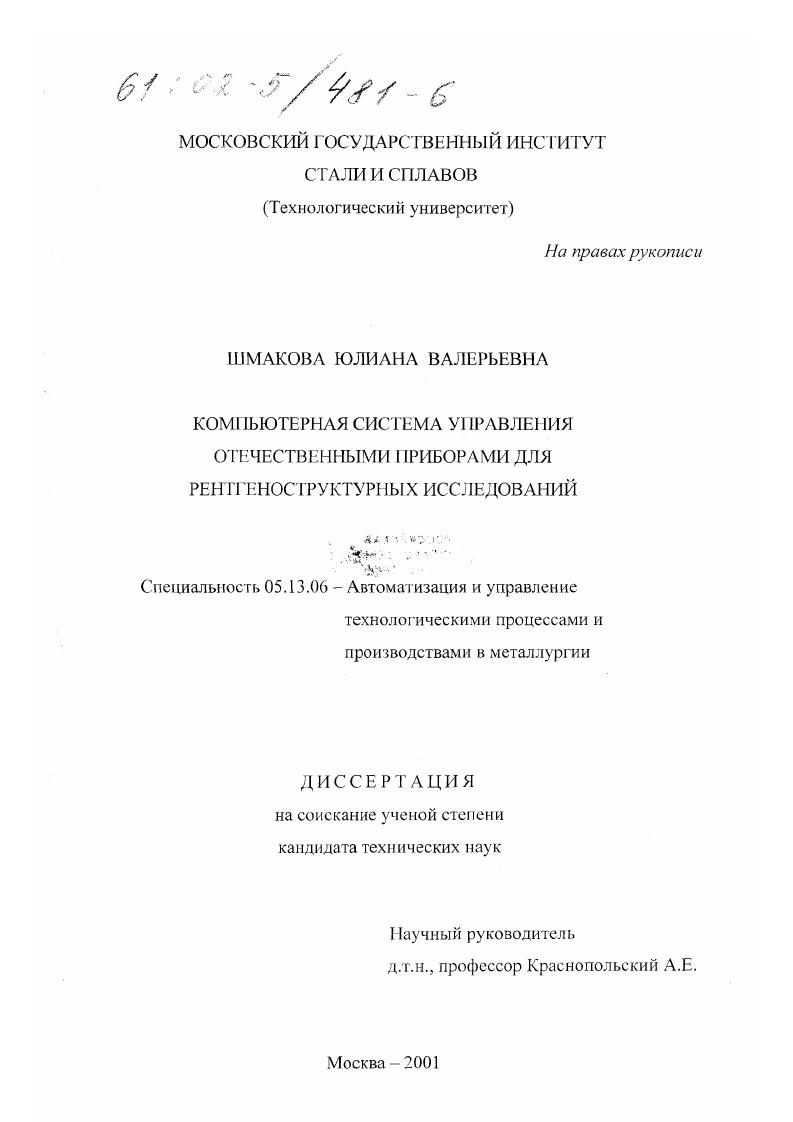

Компьютерная система управления отечественными приборами для рентгеноструктурных исследований

• Автор: Шмакова, Юлиана Валерьевна
• Шифр специальности: 05.13.06
• Научная степень: Кандидатская
• Год защиты: 2001
• Место защиты: Москва
• Количество страниц: 184 с. : ил

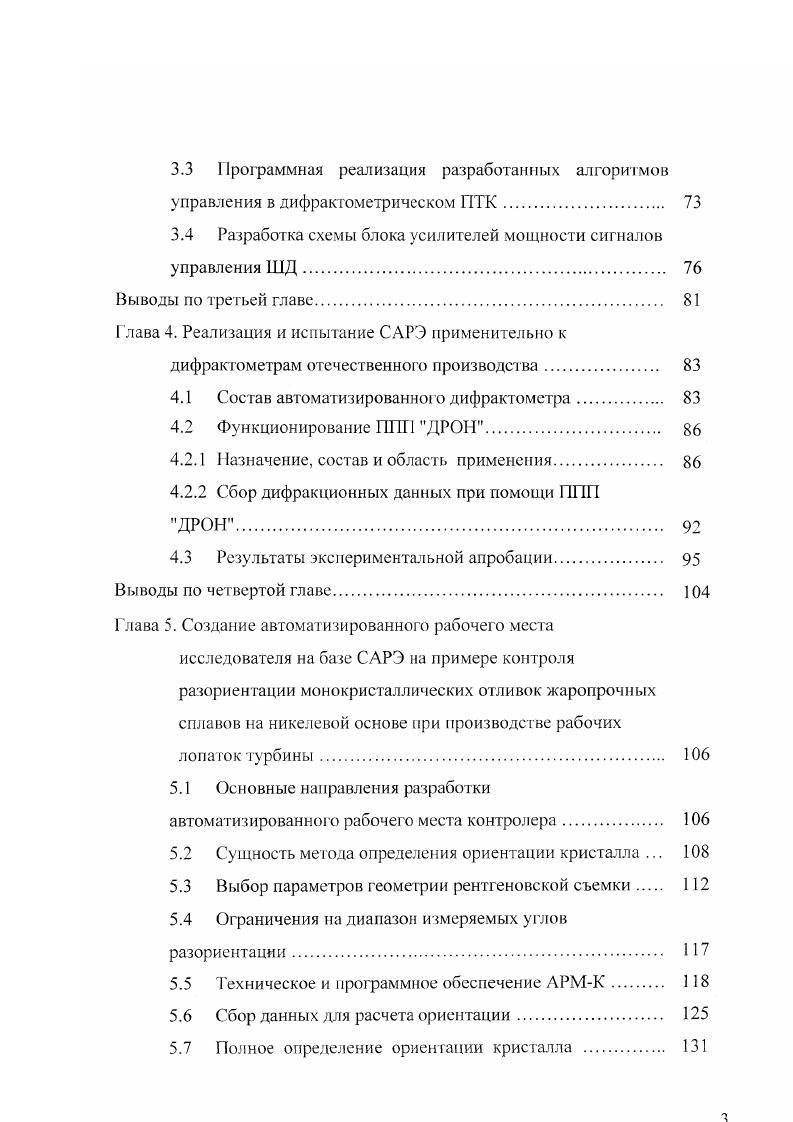

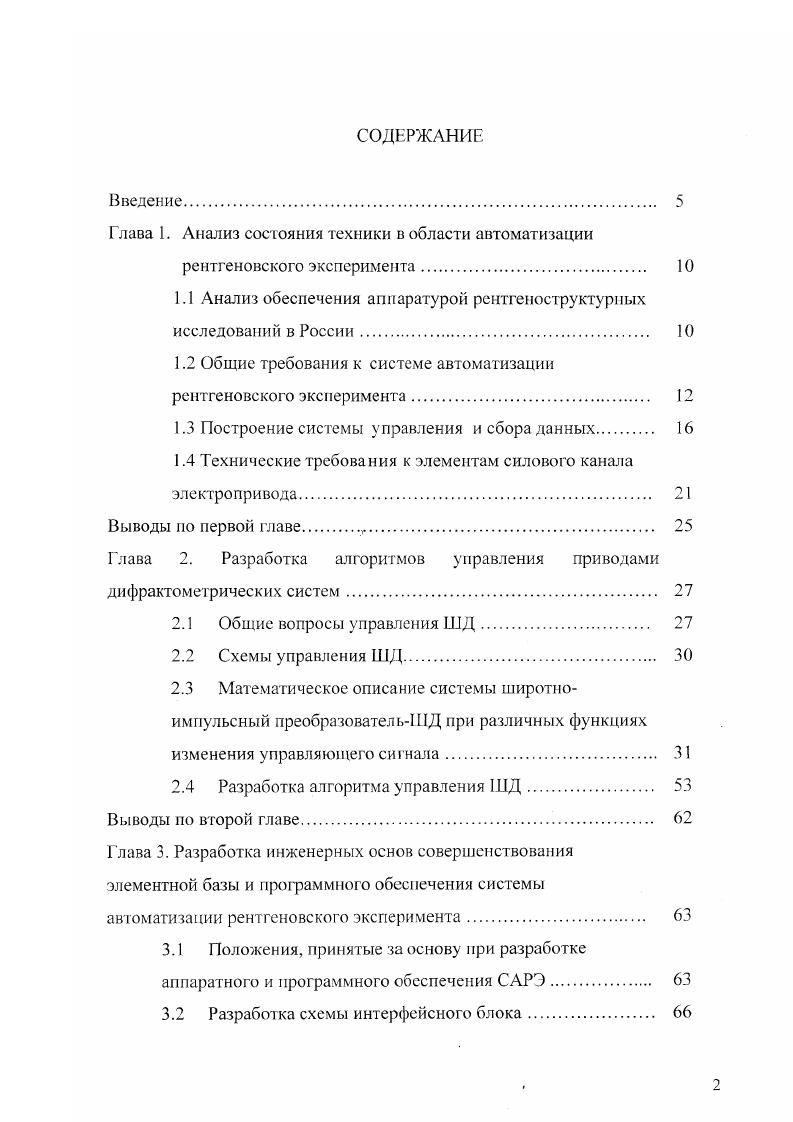

Введение. Глава 1. Построение системы управления и сбора данных. Технические требования к элементам силового канала электропривода. Глава 2. Разработка алгоритмов управления приводами дифрактометрических систем. Математическое описание системы широтноимпульсный преобразовательШД при различных функциях изменения управляющего сигнала. Разработка алгоритма управления ШД. Выводы по второй главе. Положения, принятые за основу при разработке аппаратного и программного обеспечения САРЭ. ШД. Глава 4. Глава 5. Сущность метода определения ориентации кристалла . Сбор данных для расчета ориентации. Полное определение ориентации кристалла . Рассмотрим обобщенную структуру электропривода физической установки рисунок 1. Принципиально выделение в ней двух взаимодействующих каналов силового, выполняющею передачу и преобразование энергии из электрической в механическую, и информационного, который предназначен для управления потоком энергии, а также сбора и обработки сведений о состоянии и функционировании системы, диагностики ее неисправностей.


Разработка алгоритмов управления приводами дифрактометрических систем. Математическое описание системы широтноимпульсный преобразовательШД при различных функциях изменения управляющего сигнала. Разработка алгоритма управления ШД. Выводы по второй главе. Положения, принятые за основу при разработке аппаратного и программного обеспечения САРЭ. ШД. Глава 4. Глава 5. Сущность метода определения ориентации кристалла . Сбор данных для расчета ориентации. Полное определение ориентации кристалла . Рассмотрим обобщенную структуру электропривода физической установки рисунок 1. Принципиально выделение в ней двух взаимодействующих каналов силового, выполняющею передачу и преобразование энергии из электрической в механическую, и информационного, который предназначен для управления потоком энергии, а также сбора и обработки сведений о состоянии и функционировании системы, диагностики ее неисправностей. Информационный канал может взаимодействовать со всеми элементами силового канала, а также с
оператором, другими системами электропривода и системой верхнего уровня управления, а также в физических приборах обычно дополняется функциями сбора информации с рентгеновских датчиков. Рисунок 1. В области рентгеноструктурного анализа применяется регулируемый привод с мощностью до Вт. Основным элементом преобразователя на такие мощности являются в настоящее время полностью управляемые полупроводниковые ключи различного типа , которые коммутируются одним из трех методов полношаговым, полушаговым или микростеповым .
