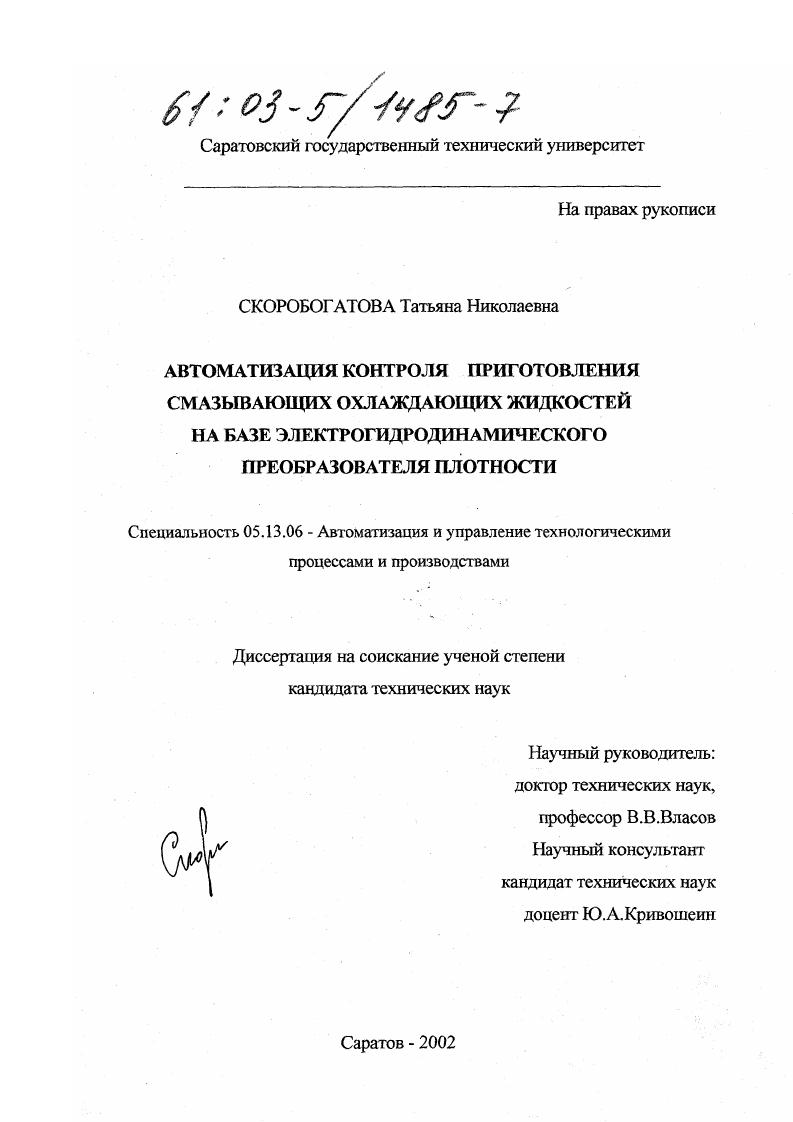

Автоматизация контроля приготовления смазочных охлаждающих жидкостей на базе электродинамического преобразователя плотности

• Автор: Скоробогатова, Татьяна Николаевна
• Шифр специальности: 05.13.06
• Научная степень: Кандидатская
• Год защиты: 2002
• Место защиты: Саратов
• Количество страниц: 161 с. : ил

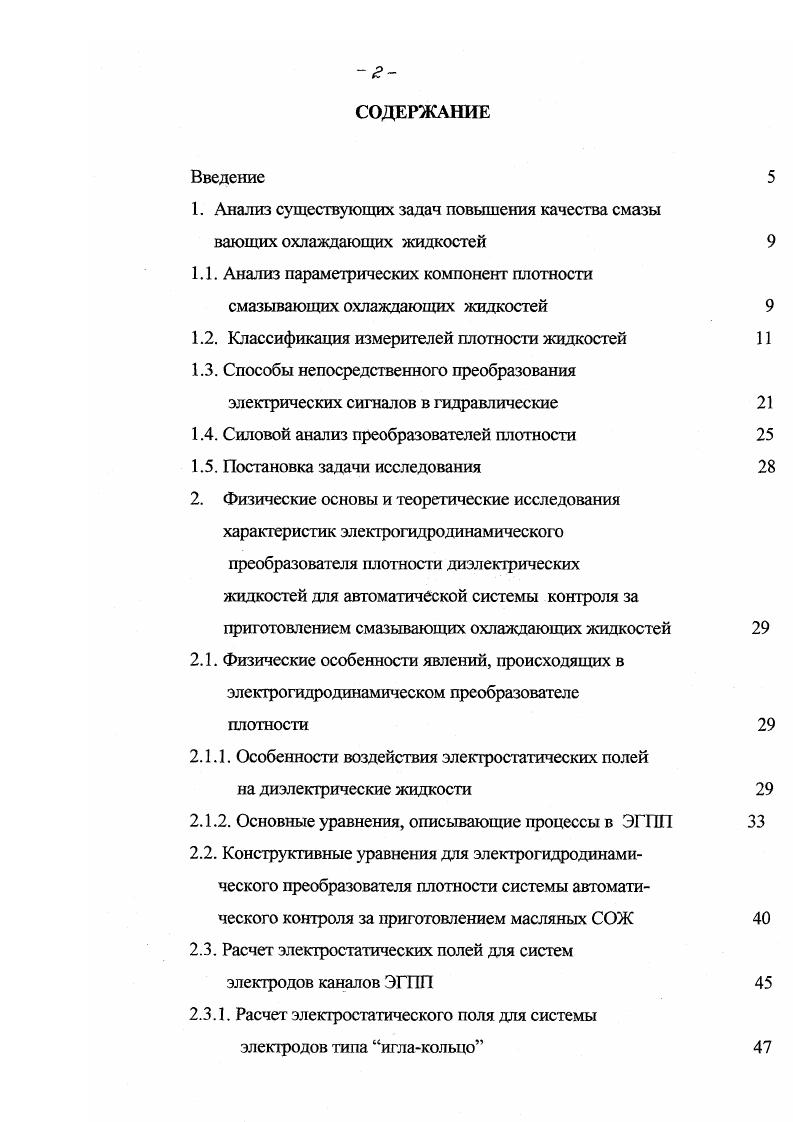

Введение

1. Анализ существующих задач повышения качества смазы вающих охлаждающих жидкостей

1.1. Анализ параметрических компонент плотности смазывающих охлаждающих жидкостей

1.2. Классификация измерителей плотности жидкостей

1.3. Способы непосредственного преобразования электрических сигналов в гидравлические

1.4. Силовой анализ преобразователей плотности

1.5. Постановка задачи исследования

2. Физические основы и теоретические исследования характеристик электрогидродинамического преобразователя плотности диэлектрических жидкостей для автоматической системы контроля за приготовлением смазывающих охлаждающих жидкостей
2.1. Физические особенности явлений, происходящих в элекхрогидродинамическом преобразователе плотности

2.1.1. Особенности воздействия электростатических полей на диэлектрические жидкости

2.1.2. Основные уравнения, описывающие процессы в ЭГПП

2.2. Конструктивные уравнения для электрогидродинамического преобразователя плотности системы автоматического контроля за приготовлением масляных СОЖ
2.3. Расчет электростатических полей для систем электродов каналов ЭГПП
2.3.1. Расчет электростатического поля для системы электродов типа иглакольцо
2.3.2. Расчет электростатического поля для системы электродов иглаполукольцо
2.4. Расчет статической характеристики ЭГПП
2.5. Расчет динамической характеристики ЭГПП
2.6. Выводы
3 . Экспериментальное исследование электрогидродинамического преобразователя плотности диэлектрических жидкостей
3.1. Экспериментальная установка для исследования ЭГПП 3.2.Экспериментальные исследования электрофизических
свойств диэлектрических жидкостей
3.3. Экспериментальные исследования ЭГПП с одной парой электродов
3.4. Экспериментальные исследования ЭГПП с двумя парами электродов
3.5. Планирование эксперимента
3.6. Экспериментальные исследования с тремя парами электродов ЭГПП
3.7. Исследование динамических характеристик ЭГПП
3.8. Исследование статической характеристики ЭГПП
3.9. Условия отсутствия взрыва в среде ЗЛО. Выводы
4. Система автоматизированного контроля за приготовлением масляных смазывающих охлаждающих жидкостей на базе элекгрогидродинамического преобразователя плотности
4.1. Синтез системы автоматического контроля за приготовлением масляных смазывающих охлаждающих жидкостей
4.2. Методика инженерного расчета электрогидродинамического преобразователя плотности с учетом экспериментальных данных
4.3. Вторичный микропроцессорный блок обработки с
цифровой индикацией
4.4. Экономическая эффективность системы автоматического контроля за приготовлением масляных смазывающих охлаждающих жидкостей
4.5. Выводы
Заключение
Список литературы


В любом случае, какой бы способ перемешивания не использовался, основной задачей в организации систем приготовления технологических жидкостей является применение автоматических систем дозирования многокомпонентных жидкостей. Системы автоматического дозирования САД могут быть напорными системы с использованием насосовдозаторов и безнапорными системы истечения. Способ управления различных САД может быть прямым и косвенным. Под прямым способом управления подразумевают тот способ, когда сигналы на дозирование того или иного компонента задаются непосредственно. При косвенном способе управляющие сигналы выдаются в результате обработай текущих сигналов, поступающих с функционирующей системы. При работе САД могут контролироваться, при косвенном способе управления, или задаваться, при прямом управлении, такие показатели, как расход, плотность или концентрация конечного продукта. Известно, что плотность является функцией температуры и давления. При разработке системы автоматического контроля за приготовлением масляных СОЖ используется формульная зависимость плотности готовой масляной СОЖ р от плотности исходных компонентов рА , рв и их массовых до
1. Известные измерители плотности жидкости не учитывают свойств измеряемой жидкости. Проводящие металлы, углерод. Слабопроводящие диэлектрическая проницаемость 8 составляет 1 газообразные, жидкие, твердые изоляторы. С граничной проводимостью диэлектрическая проницаемость е более вода, этиловый спирт, глицерин. Учитывая выше сказанное, проведена классификация гидравлических преобразователей плотности слабопроводящих сред рис. ГПП дискретного действия. ГПП непрерывного действия. ГПП непрерывного действия. Приборы этой группы выполняют свои функции в течение короткого промежутка времени. Ареометрические плотномеры. Принцип действия ареометрических преобразователей плотности основан на законе Архимеда. Ареометрические плотномеры подразделяются на плотномеры с плавающим поплавком, представляющем собой ареометр постоянного веса, и плотномеры с погружным поплавком, который является ареометром постоянного давления. Ареометрические плотномеры с плавающим поплавком рис. В приборах с плавающим поплавком измеряется глубина погружения поплавка, связанная с искомой плотностью жидкости зависимостью 1
Рис. Параметры прибора и его элементов определяют исходя из того, чтобы поплавок находился в устойчивом вертикальном положении, скорость потока жидкости была оптимальной, а осевое давление потока на поплавок было минимальным. Имеется много разновидностей конструкций плотномеров с плавающим поплавком, отличающиеся типом механические, электрические, пневматические и устройством индуктивные, потенциометрические и т. Основным недостатком плотномеров с плавающим поплавком является громоздкость конструкции изза значительной высоты. Плотномеры с плавающим поплавком имеют погрешность показаний от 0,2 до 2. Ареометрические плотномеры с погружным поплавком рис. V объем поплавка, м3 ускорение свободного падения, мс2. Выталкивающая сила, действующая на поплавок, уравновешивается силой тяжести поплавка и определенной части калиброванных цепочек. М 0,5 п т V рср
соответствующая в середине диапазона измерений, кгм3. При увеличении плотности жидкости выталкивающая сила возрастает и поплавок всплывает, пока сила тяжести цепочек не уравновесит приращение выталкивающей силы. Пределы измерений прибора изменяют сменой поплавка и цепочек. Высокая чувствительность прибора позволяет использовать его для малых диапазонов измерений 0,5 гсм3 и более. Принцип действия плотномера с полностью погружным поплавком используется в приборах для определения плотности жидкости путем ее сравнения с плотностью другой, вспомогательной жидкости. Вспомогательная жидкость должна обладать таким же коэффициентом теплового расширения, как и исследуемая. В обе жидкости полностью погружены поплавки одинакового объема и одинаковой массы, подвешенные при помощи тяг к концам равногшечного цепового рычага. В таких приборах мерой разности выталкивающих сил, а следовательно, и мерой разности плотностей жидкостей является тангенс угла поворота цепового рычага, 7 т. Недостаток сравнительно узкий диапазон измерения. Вибрационные преобразователи плотности рис.
