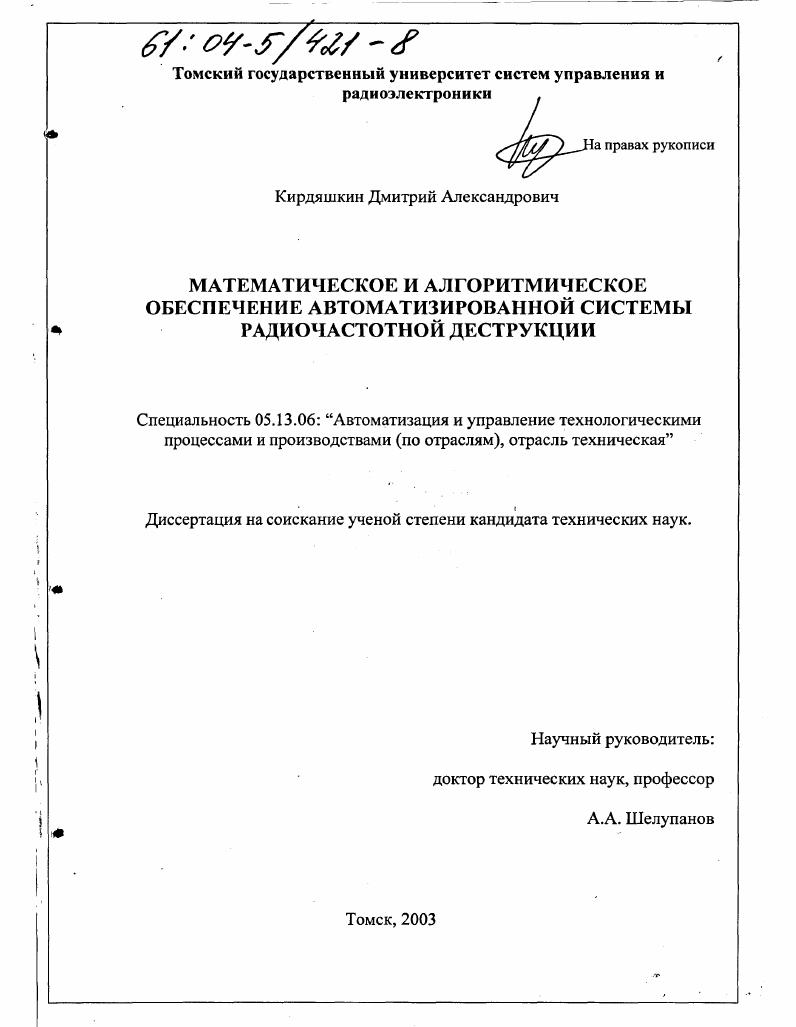

Математическое и алгоритмическое обеспечение автоматизированной системы радиочастотной деструкции

• Автор: Кирдяшкин, Дмитрий Александрович
• Шифр специальности: 05.13.06
• Научная степень: Кандидатская
• Год защиты: 2003
• Место защиты: Томск
• Количество страниц: 129 с. : ил

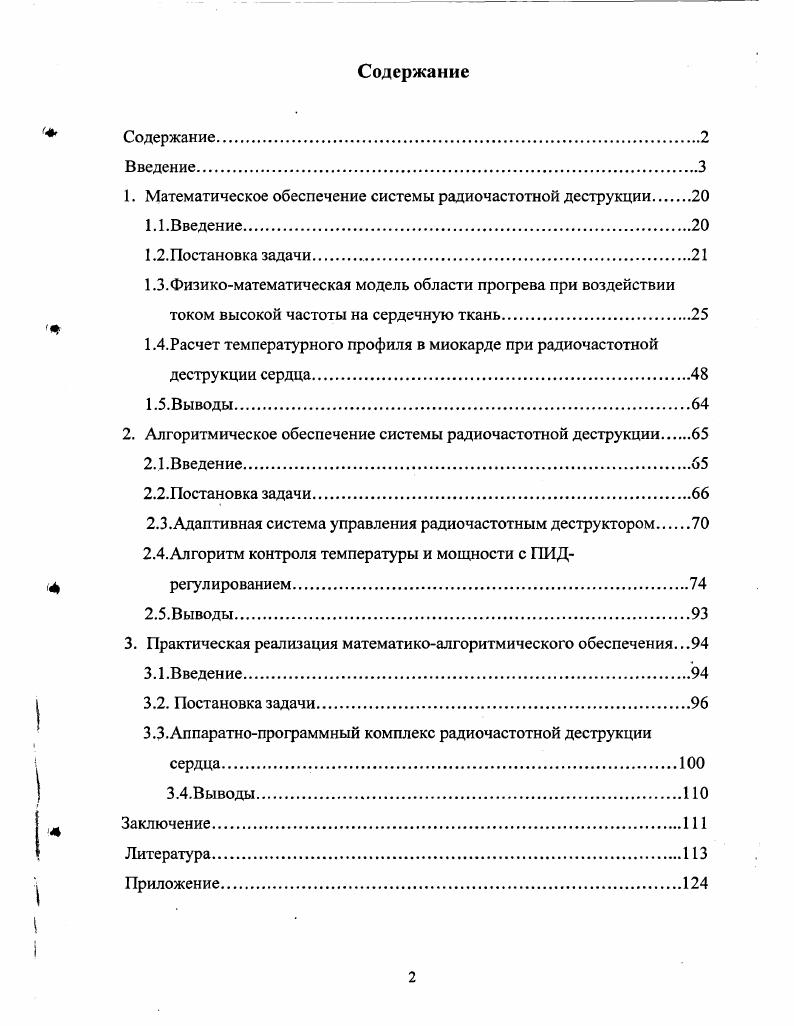

Содержание

ф Содержание.

Введение.

1. Математическое обеспечение системы радиочастотной деструкции.

1.1.Введени е

1.2.Постановка задачи .

1.3.Физикоматематическая модель области прогрева при воздействии током высокой частоты на сердечную ткань.

1.4. Расчет температурного профиля в миокарде при радиочастотной деструкции сердца

1.5.Вывод ы

2. Алгоритмическое обеспечение системы радиочастотной деструкции

2.1.Введени е

2.2.Постановка задачи
2.3.Адаптивная система управления радиочастотным деструктором
2.4. Алгоритм контроля температуры и мощности с ПИД
4 регулированием
2.5.Вывод ы
3. Практическая реализация математикоалгоритмического обеспечения.
3.1.Введени е
3.2. Постановка задачи.
3.3.Аппаратнопрограммный комплекс радиочастотной деструкции
сердца.
3.4.Выводы
Заключение.
Литература
