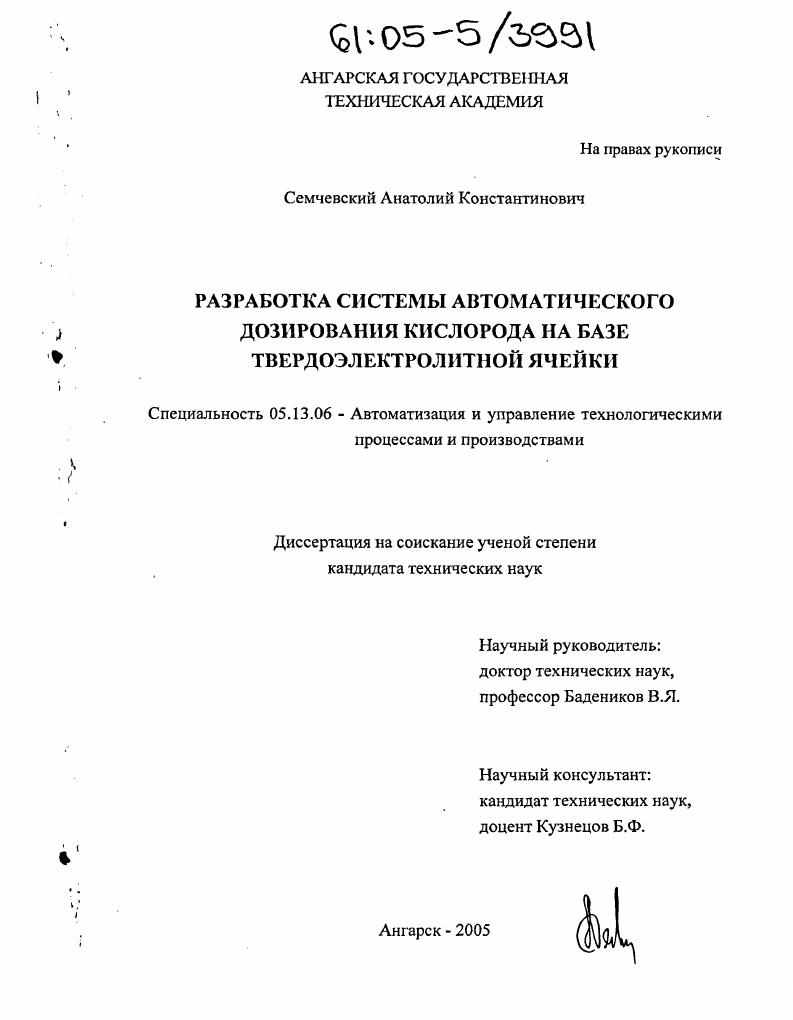

Разработка системы автоматического дозирования кислорода на базе твердоэлектролитной ячейки

• Автор: Семчевский, Анатолий Константинович
• Шифр специальности: 05.13.06
• Научная степень: Кандидатская
• Год защиты: 2005
• Место защиты: Ангарск
• Количество страниц: 129 с. : ил.

1.1 Статические методы.

1.2 Динамические методы

1.3 Метод с использованием жидкого электролита.

9 1.4 Метод дозирования кислорода с использованием

высокотемпературной твердоэлектролитной ячейки

1.4.1 Ионное число переноса.

1.5 Постановка задач исследования

ГЛАВА 2. ТЕОРЕТИЧЕСКОЕ ОБОСНОВАНИЕ МЕТОДА ПРИГОТОВЛЕНИЯ КИСЛОРОДОСОДЕРЖАЩИХ СМЕСЕЙ

2.1 Математическая модель дозирующей ячейки.

2.2 Модель системы автоматического дозирования кислорода с учетом

кислорода в исходном газе.

ГЛАВА 3. ЭКСПЕРИМЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ ТВЕРДОЭЛЕКТРОЛИТНОЙ ЯЧЕЙКИ КАК ЭЛЕМЕНТА ДЛЯ ПРИГОТОВЛЕНИЯ КИСЛОРОДОСОДЕРЖАЩИХ ГАЗОВЫХ СМЕСЕЙ.
3.1 Анализ результатов экспериментальных исследований дозирующей ячейки
3.2 Анализ результатов экспериментальных исследований модели системы автоматического дозирования кислорода.
3.3 Исследование динамических характеристик модели системы
автоматического дозирования кислорода.
3.4 Анализ метрологических характеристик системы автоматического дозирования кислорода.
3.4.1 Погрешность установки задатчиком концентрации кислорода
3.4.2 Погрешность преобразователя сигнала потенциометрической ячейки.
3.4.3 Погрешность от колебания концентрации кислорода в атмосферном воздухе
3.4.4 Погрешность юстировки.
3.5 Рекомендации по выбору значений параметров дозирующей ячейки.
ГЛАВА 4. ПРАКТИЧЕСКОЕ ИСПОЛЬЗОВАНИЕ РЕЗУЛЬТАТОВ РАБОТЫ
4.1 Установка для приготовления кислородосодержащих газовых смесей БИРЮЗА.
4.1.1 Газовая схема установки и описание конструкции узлов
4.1.2 Электрическая схема установки
4.1.3 Конструкция установки и порядок работы.
4.2 Внедрение результатов исследований и эксплуатационные характеристики
4.3 Рекомендации по расширению области практического использования метода приготовления кислородосодержащих газовых смесей.
ЗАКЛЮЧЕНИЕ.
СПИСОК ЛИТЕРАТУРЫ


Анализ работ 3, показывает, что диффузионным методом можно получать газовые смеси всех веществ, находящихся в виде жидкости и имеющих температуру кипения от минус до плюс С. На диффузном методе, например, разработаны и серийно выпускаются образцовые установки ГАУ2, ГУО. Установки предназначены для получения смесей химически активных газов с воздухом или азотом и имеют диапазон воспроизводимой объемной доли от 0 до 5 с основной относительной погрешностью от 5 до 7. Изза технической сложности, связанной с низкой температурой кипения кислорода, диффузный метод не нашел применения для приготовления кислородосодержащих газовых смесей. Принцип действия динамических дозаторов, основанных на смешении потоков газов, заключается в измерении и поддержании расходов смешиваемых потоков газазагрязнителя и газаразбавителя. Содержание основного компонента в газовой смеси на выходе дозатора определяется с учетом соотношения измеренных расходов газов и содержания объемной доли основного компонента в газезагрязнителе. Для смешения потоков газа применяют калиброванные капилляры, расход через которые, при определенных условиях, поддерживается постоянным. В качестве газа загрязнителя применяют баллоны с ПГС с высоким содержанием основного компонента, а газомразбавителем является газ, в котором отсутствует или содержится микропримесь основного компонента. Для получения газовых смесей с меньшим содержанием основного компонента в дозаторах применяют двухступенчатое разбавление. Примером динамического дозатора подобного типа является отечественный образцовый генератор ГР. Он предназначен для получения газовых смесей содержанием Ог, 0, , ЗОг.
