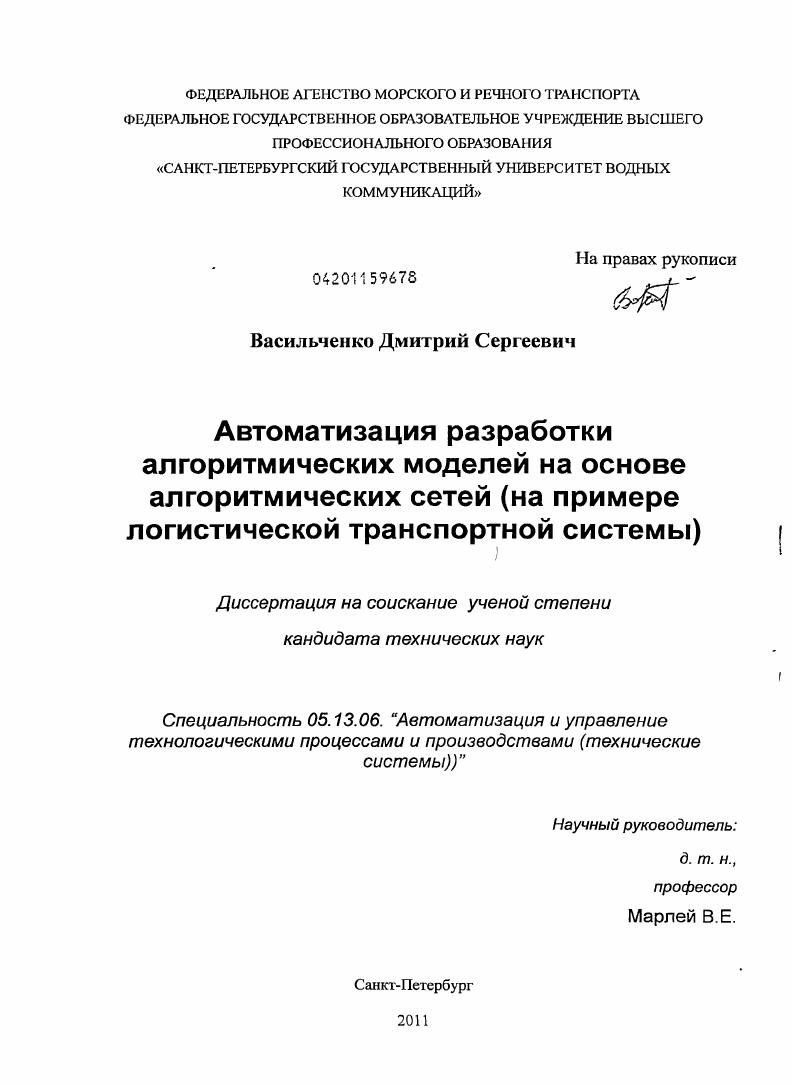

Автоматизация разработки алгоритмических моделей на основе алгоритмических сетей : на примере логистической транспортной системы

• Автор: Васильченко, Дмитрий Сергеевич
• Шифр специальности: 05.13.06
• Научная степень: Кандидатская
• Год защиты: 2011
• Место защиты: Санкт-Петербург
• Количество страниц: 144 с. : ил.

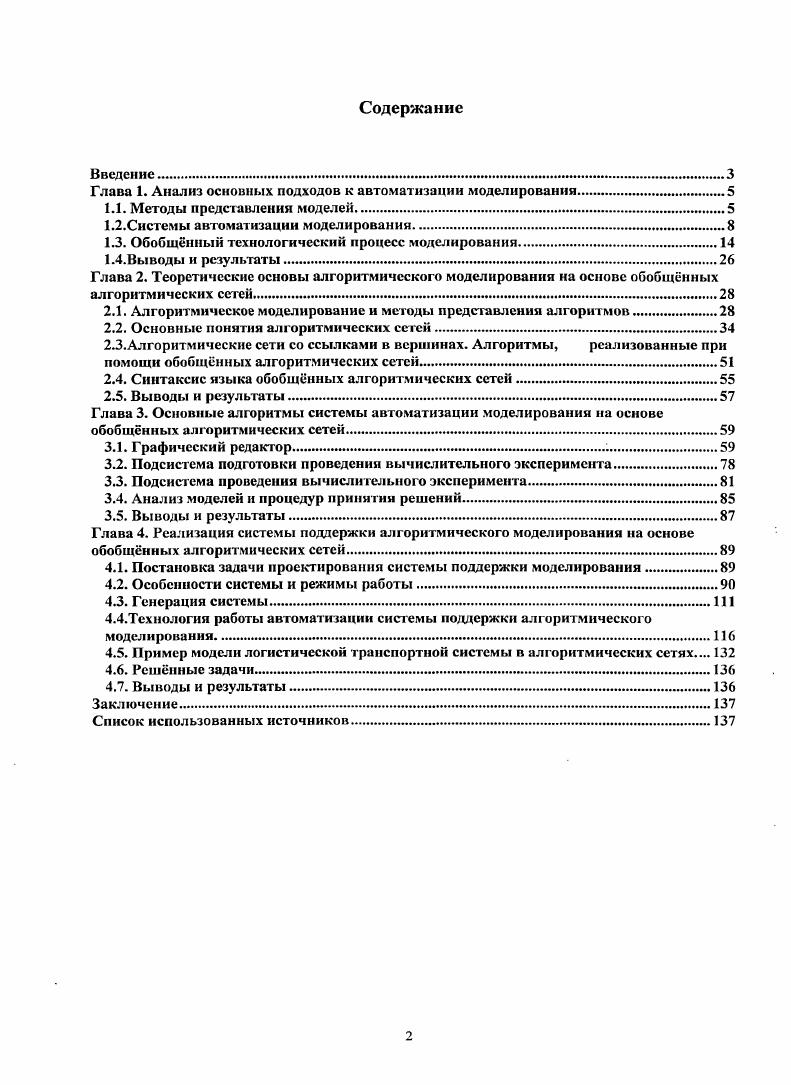

Содержание

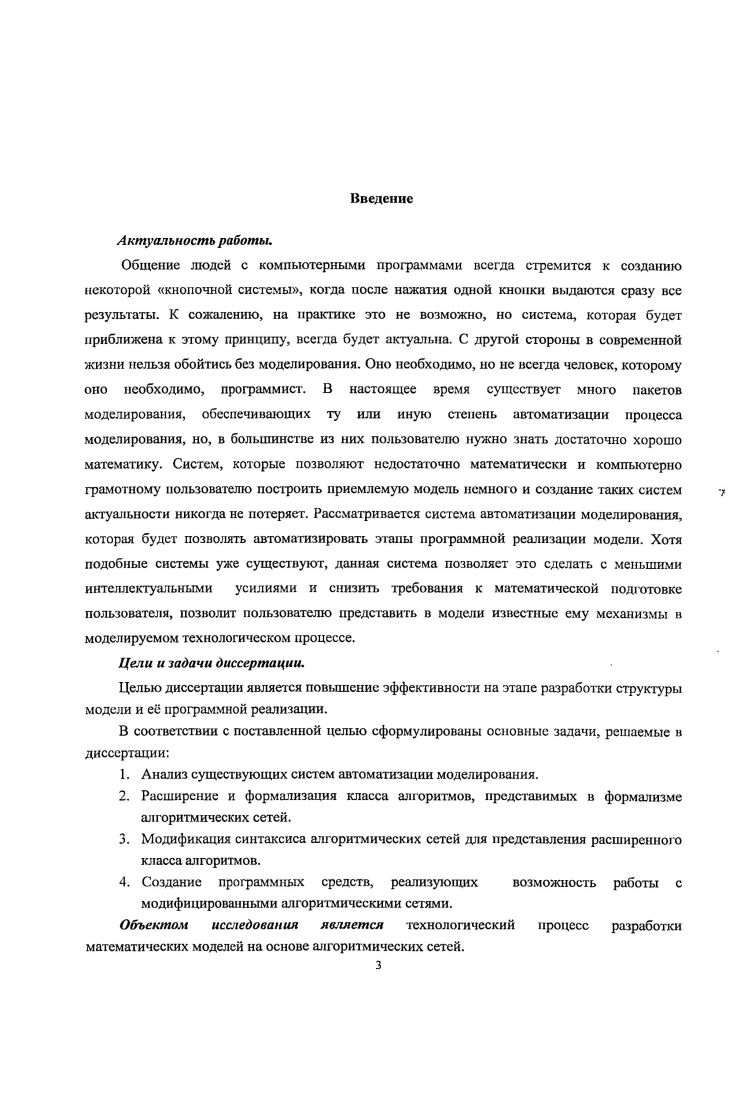

Введение.

Глава 1. Анализ основных подходов к автоматизации моделирования

1.1. Методы представления моделей

1.2.Системы автоматизации моделирования

1.3. Обобщнный технологический процесс моделирования.

1.4.Выводы и результаты.

Глава 2. Теоретические основы алгоритмического моделирования на основе обобщнных алгоритмических сетей.

2.1. Алгоритмическое моделирование и методы представления алгоритмов

2.2. Основные понятия алгоритмических сетей.

2.3.Алгоритмические сети со ссылками в вершинах. Алгоритмы, реализованные при

помощи обобщнных алгоритмических сетей.
2.4. Синтаксис языка обобщнных алгоритмических сетей.
2.5. Выводы и результаты
Глава 3. Основные алгоритмы системы автоматизации моделирования па основе обобщнных алгоритмических сетей
3.1. Графический редактор
3.2. Подсистема подготовки проведения вычислительного эксперимента
3.3. Подсистема проведения вычислительного эксперимента.
3.4. Анализ моделей и процедур принятии решений.
3.5. Выводы и результаты
Глава 4. Реализация системы поддержки алгоритмического моделирования на основе обобщнных алгоритмических сетей
4.1. Постановка задачи проектирования системы поддержки моделирования.
4.2. Особенности системы и режимы работы
4.3. Генерация системы.
4.4.Технологня работы автоматизации системы поддержки алгоритмического
моделирования
4.5. Пример модели логистической транспортной системы в алгоритмических сетях
4.6. Решнные задачи.
4.7. Выводы и результаты.
Заключение.
Список использованных источников


Пакет Simulink [] позволяет осуществлять исследование (моделирование во времени) поведения динамических линейных и нелинейных систем, причём составление «программы» и ввод характеристик систем можно производить в диалоговом режиме, путём сборки на экране схемы соединений элементарных (стандартных или пользовательских) звеньев. В результате такой сборки получается модель системы (в дальнейшем — С-модсль), которая сохраняется в файле с расширением . Такой процесс составления вычислительных программ принято называть визуальным программированием. Создание моделей в пакете Simulink основывается на использовании технологии Drag-and-Drop. В качестве «кирпичиков» при построении С-модели применяются музыкальные блоки (модули), которые сохраняются в библиотеках Simulink. С-модель может иметь иерархическую структуру, то есть состоять из моделей более низкого уровня, причём количество уровней иерархии практически не ограничено. В процессе моделирования есть возможность наблюдать за процессами, которые происходят в системе. Для этого используются спсциатьшле блоки («обзорные окна»), входящие в состав библиотеки Simulink. Библиотека может быть пополнена пользователем за счёт разработки собственных блоков. В основе блок-схем С-моделей лежат элементарные блоки, позволяющие связать блок-схему со средой Matlab и обеспечить функционирование в ней С-модели как программы. Эти блоки размещены в главной библиотеке пакета Simulink, которая имеет то же название. Начать работу с пакетом Simulink можно из командного окна Matlab, щёлкнув для этого на соответствующей кнопке панели инструментов. В левой половине окна браузера приведён перечень библиотек, включённых в состав Simulink, а в правой - перечень разделов соответствующей библиотеки либо изображения блоков соответствующего раздела. Ядром пакета Simulink является библиотека Simulink, указанная в первой строке браузера. Остальные библиотеки пакета по необходимости включаются в состав общей библиотеки в соответствии с предпочтениями пользователя. Чтобы начать сборку блок-схему моделируемой системы, необходимо в командном окне Matlab вызвать команду Файл-Иовый-Модель. После этого на экране появится повое (пустое) окно, в котором и будет осуществляться сборка С-модели (mdl-файла). Окно имеет строку меню, панель инструментов и рабочее поле. Сборка блок-схемы С-модели заключается в том, что графические изображения выбранных блоков с помощью мыши перетягиваются из окна раздела библиотеки в окно блок-схемы, а затем выходы одних блоков в окне блок-схемы соединяются со входами других блоков. Библиотека блоков Simulink — это набор визуальных объектов, при использовании которых, соединяя отдельные модули между собой линиями связей, можно составлять функциональную блок-схему любого устройства. Библиотека Simulink состоит из -ти разделов. Тринадцать из них являются главными и не могут быть изменены пользователем. Сложную блок-схему модели можно существенно упростить путём хруппировки блоков. Последние можно объединить в подсистемы. Использование подсистем даёт следующие преимущества: сокращается количество блоков, которые выводятся в окне модели, а также появляется возможность объединять в одну группу (подсистему) функционально связанные блоки и создавать иерархические блок-схемы. Подсистему можно создать двумя способами: добавив блок Subsystem или сгруппировать существующие блоки. При проведении моделирования в среде Simulink исчезает потребность в организации процесса численного интегрирования дифференциальных уравнений и вывода результатов в графической форме. Отсутствуют средства вывода текстовой информации на моле 1рафика - это делает графическое представление безадресным. Последний недостаток существен. Он может быть устранён предусмотренными в пакете Simulink средствами. Например, можно записать полученные значения исходных величин в Mat-файл, а потом создать и использовать программу, которая бы осуществляла считывание данных, записанных в Mat-файле, и формирование на этой основе графического изображения. Инструментальная система автоматизации моделирования КОГНИТРОН - система, решающая проблемы моделирования в рамках новой информационной технологии и реализует объектно-ориентированную технологию множественного моделирования.
