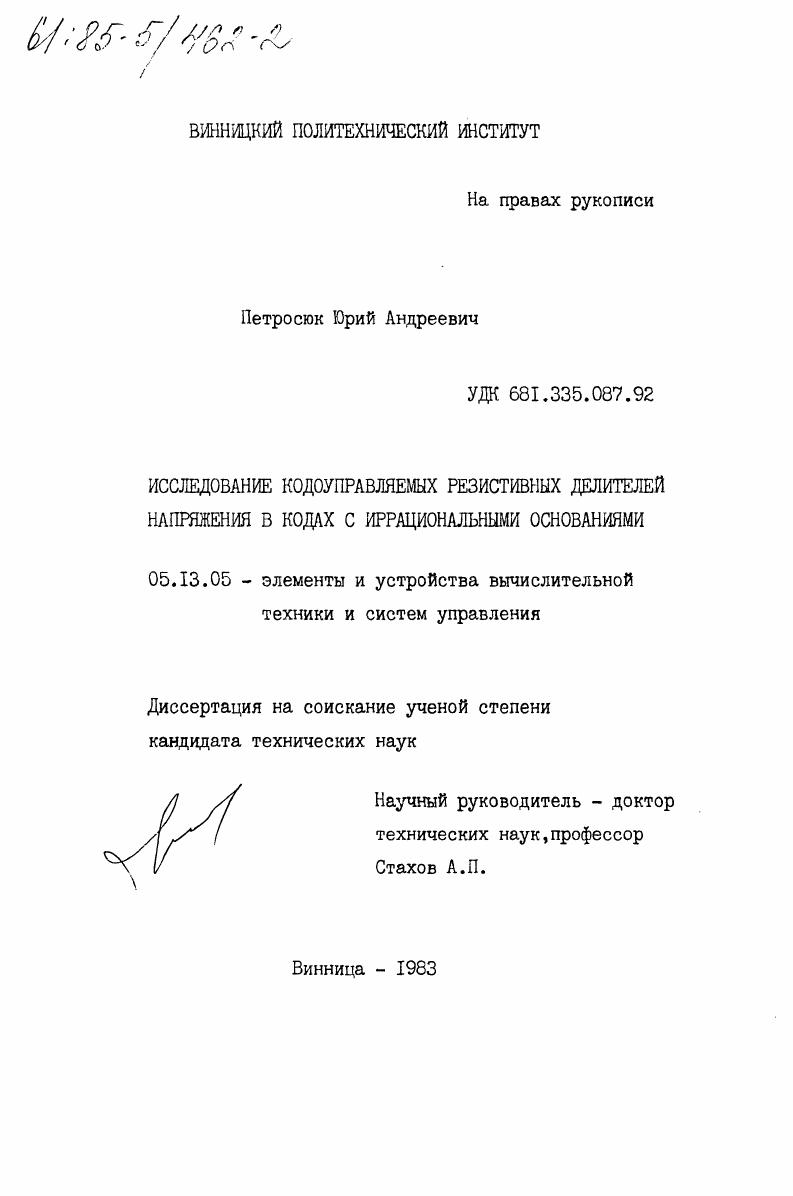

Исследование кодоуправляемых резистивных делителей напряжения в кодах с иррациональными основаниями

• Автор: Петросюк, Юрий Андреевич
• Шифр специальности: 05.13.05
• Научная степень: Кандидатская
• Год защиты: 1983
• Место защиты: Винница
• Количество страниц: 203 c. : ил

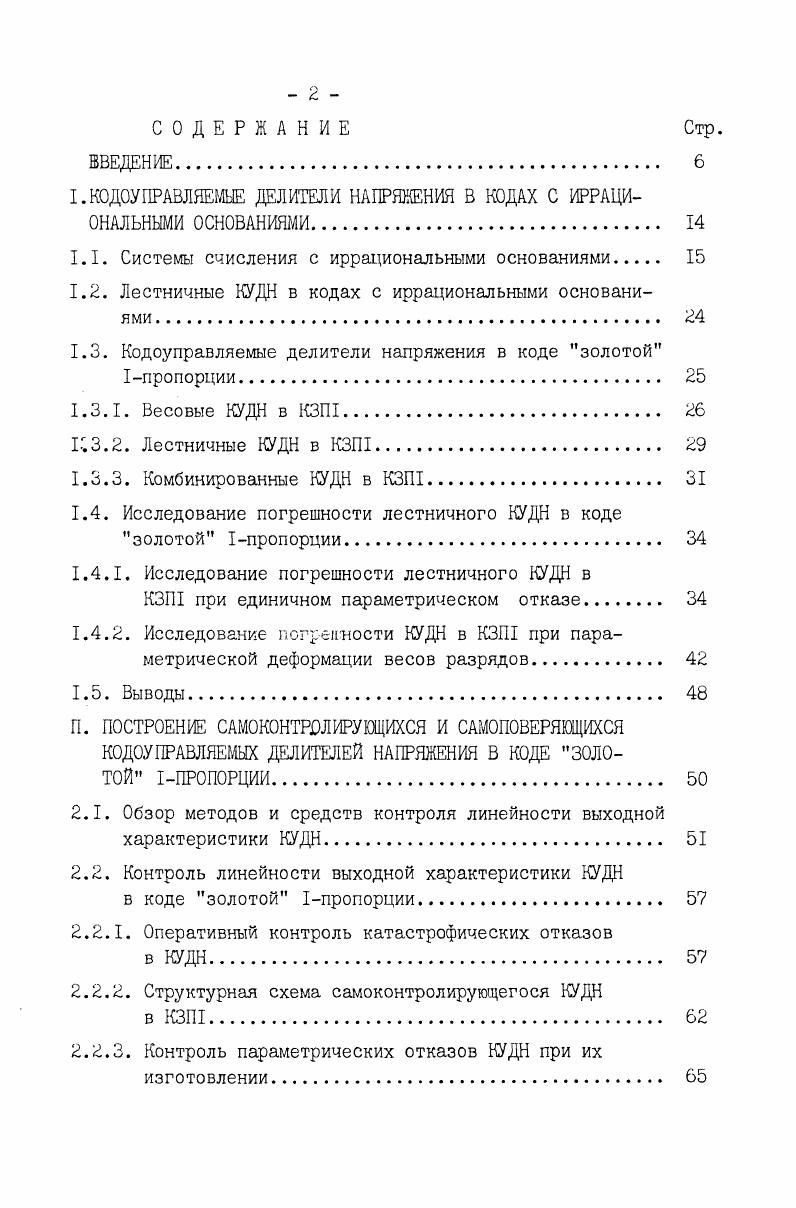

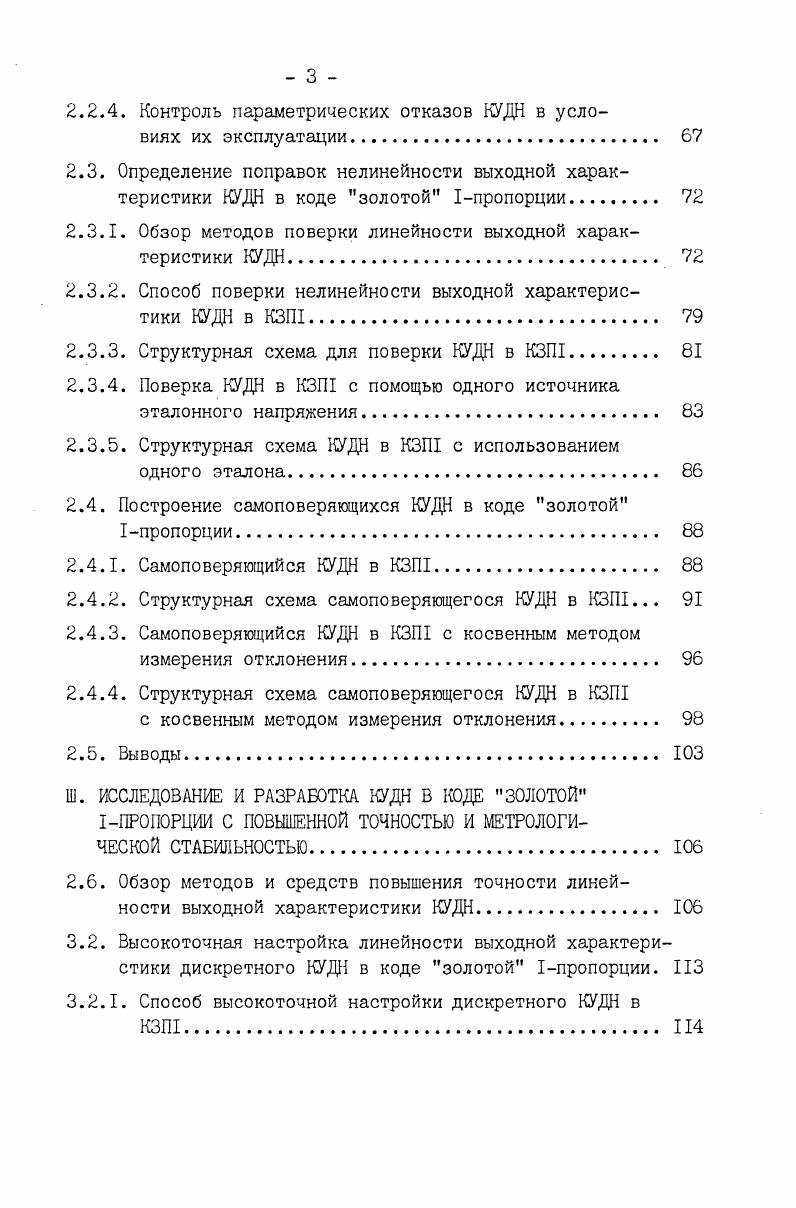

СОДЕРЖАНИЕ Стр.

ВВЕДЕНИЕ

I. КОДОУПРАВЛЯЕМЫЕ ДЕЛИТЕЛИ НАПРЯЖЕНИЯ В КОДАХ С ИРРАЦИОНАЛЬНЫМИ ОСНОВАНИЯМИ.

1.1. Системы счисления с иррациональными основаниями

1.2. Лестничные НУД в кодах с иррациональными основаниями

1.3. Кодоуправляемые делители напряжения в коде золотой

Iпропорции

1.3.1. Весовые КУДН в КЗП1

КЗ.2. Лестничные КУДН в КЗП1

1.3.3. Комбинированные КУДН в КЗП1

1.4. Исследование погрешности лестничного КУДН в коде золотой 1пропорции.

1.4.1. Исследование погрешности лестничного КУДН в
КЗП1 при единичном параметрическом отказе.
1.4.2. Исследование погрешности КУДН в КЗП1 при параметрической деформации весов разрядов.
1.5. Выводы.
П. ПОСТРОЕНИЕ САМОКОНТРОЛИРУЩИХСЯ И САМОПОВЕРЯЩЙХСЯ КОДОУПРАВЛЯЕМЫХ ДЕЛИТЕЛЕЙ НАПРЯЖЕНИЯ В КОДЕ ЗОЛОТОЙ 1ПРОПОРЦИИ.
2.1. Обзор методов и средств контроля линейности выходной характеристики КУДН.
2.2. Контроль линейности выходной характеристики КУДН
в коде золотой 1пропорции.
2.2.1. Оперативный контроль катастрофических отказов
в КУДН
2.2.2. Структурная схема самоконтролирующегося КУДН
в КЗП1
2.2.3. Контроль параметрических отказов КУДН при их изготовлении
2.2.4. Контроль параметрических отказов КУДН в условиях их эксплуатации
2.3. Определение поправок нелинейности выходной характеристики КУДН в коде золотой 1пропорции
2.3.1. Обзор методов поверки линейности выходной характеристики КУДН
2.3.2. Способ поверки нелинейности выходной характеристики КУДН в КЗП
2.3.3. Структурная схема для поверки КУДН в КЗП
2.3.4. Поверка КУДН в КЗП с помощью одного источника эталонного напряжения.
2.3.5. Структурная схема КУДН в КЗП с использованием одного эталона
2.4. Построение самоповеряюцихся КУДН в коде золотой
1пропорции.
2.4.1. Самоповерякхдийся КУДН в КЗП.
2.4.2. Структурная схема самоповеряющегося КУДН в КЗП.
2.4.3. Самоповеряющийся КУДН в КЗП с косвенным методом измерения отклонения
2.4.4. Структурная схема самоповеряющегося КУДН в КЗП
с косвенным методом измерения отклонения.
2.5. Выводы.
Ш. ИССЛЕДОВАНИЕ И РАЗРАБОТКА КУДН В КОДЕ ЗОЛОТОЙ
1ПРОПОРЦИИ С ПОВЫШЕННОЙ ТОЧНОСТЬЮ И МЕТРОЛОГИЧЕСКОЙ СТАБИЛЬНОСТЬЮ
2.6. Обзор методов и средств повышения точности линейности выходной характеристики КУДН.
3.2. Высокоточная настройка линейности выходной характеристики дискретного КУДН в коде золотой 1пропорции.
3.2.1. Способ высокоточной настройки дискретного КУДН в
4
3.2.2. Структурная схема для настройки дискретного КУДН
в КЗП
3.3. Аналоговое усреднение параметрической погрешности
КУДН в коде золотой 1пропорции.
3.3.1. Способ аналогового усреднения погрешности КУДН
в КЗП
3.3.2. Структурная схема для аналогового усреднения погрешности КУДН в КЗП
3.4. Цифровая коррекция линейности выходной характеристики КУДН в КЗП
3.4.1. Способ цифровой коррекции линейности ВЫХОД1ШЙ характеристики КУДН в КЗП.
3.4.2. Структурная схема самокорректирующегося КУДН в
3.5. Кодоуправляемый делитель напряжения в КЗП с повышенной метрологической стабильностью линейности выходной характеристики.
3.5.1. Способ цифровой коррекции КУДН в КЗП с повышенной. стабильностью линейности выходной характеристики.
3.5.2. Структурная схема КУДН в КЗП с последовательной цифровой коррекцией.
3.6. Выводы
У. ПРАКТИЧЕСКАЯ РЕАЛИЗАЦИЯ КУДН В КОДЕ ЗОЛОТОЙ
IПРОПОРЦИИ
4.1. Контрольноповерочная установка на базе КУДН
в КЗП
4.2. Гибридная микросхема КУДН в КЗП
4.3. Выводы
ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА


В связи с этим приведен литературный обзор существующих способов контроля,поверки и повышения точности линейности выходной характеристики КУДН. По анализу литературного обзора были сформулированы вопросы, подлежащие дальнейшему исследованию. В первой главе диссертационной работы выполнено исследование кодов с иррациональными основаниями,определенных из обобщенного характеристического уравнения,описаны КУДН для кода золотой рпропорции. Для лестничного КУДН проведены исследования при наличии единичного параметрического отказа и при полной деформации разрядных коэффициентов делений, при этом выведены основные соотношения, определяющие величины инструментальной погрешности, установлена их взаимосвязь. Во второй главе диссертационной работы исследованы способы оперативного контроля и метрологической поверки линейности выходной характеристики КУДН. Третья глава посвящена исследованию новых способов повышения линейности выходной характеристики КУДН в коде золотой 1пропорции. В четвертой главе диссертационной работы показаны примеры
практической реализации, приведена методика подгонки гибридных микросхем КУДН в коде золотой 1пропорции. Результаты диссертационной работы были использованы в двух хоздоговорных работах,проводимых с предприятиями г. Киева и г. Абовяна. В основу весового соответствия разрядных коэффициентов деления КУДН положена геометрическая прогрессия, знаменатель которой является основанием системы счисления. Величины весов разрядов в кодах с иррациональными основаниями также подчинены законам геометрической прогрессии. В работах А. Приближенное значение Ьр для параметра кода р приведены в таблице 1. Таблица 1. Основанием данной системы счисления есть число р , которое является иррациональным числом. Поэтому системы счисления,в основу которых было положено число р , были названы системы счисления с иррациональными основаниями ССИО. В работах , показана методика получения ССИО из арифметической прогрессии. Отношение двух соседних членов с большими номерами позволяет также определить основание ССИО. Однако, как показано в работах ,,данные способы получе
ния иррациональных чисел являются частным случаем, так называемой, возвратной последовательности. В данной главе диссертационной работы получены и исследованы новые ССИО, определяемые из возвратной последовательности или обобщенного характеристического уравнения. Для произвольной ССИО определена методика расчета лестнич ного КУДН. В данной главе описаны основные типы КУДН в коде золотой 1пропорции, исследован единичный параметрический и групповой отказ лестничного КУДН. Системы счисления с иррациональными основаниями. Для получения основания ССИО введем понятие обобщенного характеристического уравнения. Определение 1. П . Из обобщенного характеристического уравнения 1. СЬ , можно получить частные характеристические уравнения. Любое действительное число в ССИО представляется в виде
КЕ йАв , I. Если в выражении I. ХХ2Х, 1. Решениями частных характеристических уравнений 1. Таблица 1. I I. I8 I. I,7 1. Как видно из таблицы 1. С ,
обобщенное характеристическое уравнение позволяет определить основания иррациональных систем счисления в интервале 2. Таким образом, обобщенное характеристическое уравнение 1. Как показано в работах , , важной особенностью кодов с иррациональными основания является неоднозначность представления цифровой величины. Это свойство кода обеспечивается благодаря рекуррентной связи между младшими величинами весов разрядов и более старшим весом. Обобщенное характеристическое уравнение 1. Эту особенность можно показать на примере 1. Запишем 1. Как видим из таблицы 1. Р К. ХХгХ5. Р К. Покажем на примере 1. Кодовую комбинацию зададим произвольным образом. Пример 1. Величины оаз М. Р. С. Кодовая комбинация
I
Л
л
о
А. Для ССИО, основания которых находятся в интервале1,8 . Покажем на примере 1. Э иррациональных систем счисления. Пример 1. Номера раз рядов С. Р. I 2 3 4 5 6 7 М. Для случая й 2 после единицы должен следовать обязательно ноль, при Й 3 после двух единиц должен следовать ноль и т.
