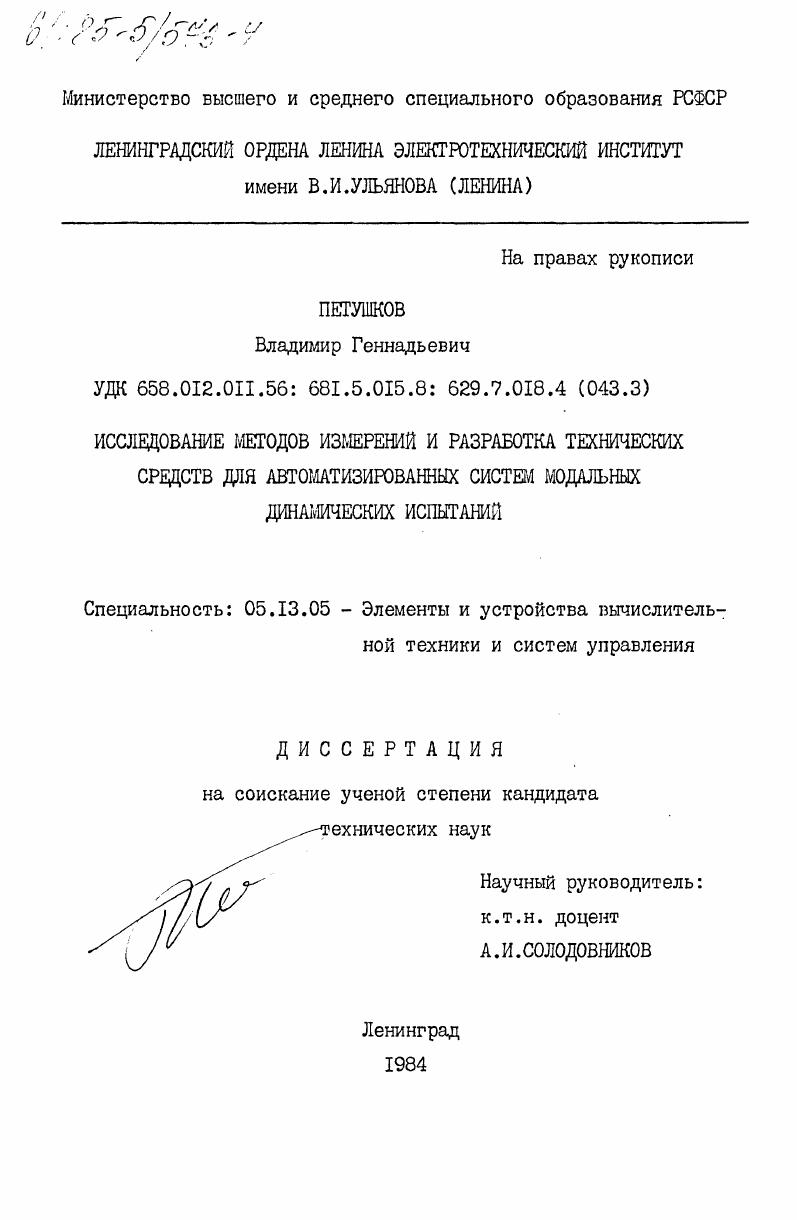

Исследование методов измерений и разработка технических средств для автоматизированных систем модальных динамических испытаний

• Автор: Петушков, Владимир Геннадьевич
• Шифр специальности: 05.13.05
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Ленинград
• Количество страниц: 197 c. : ил

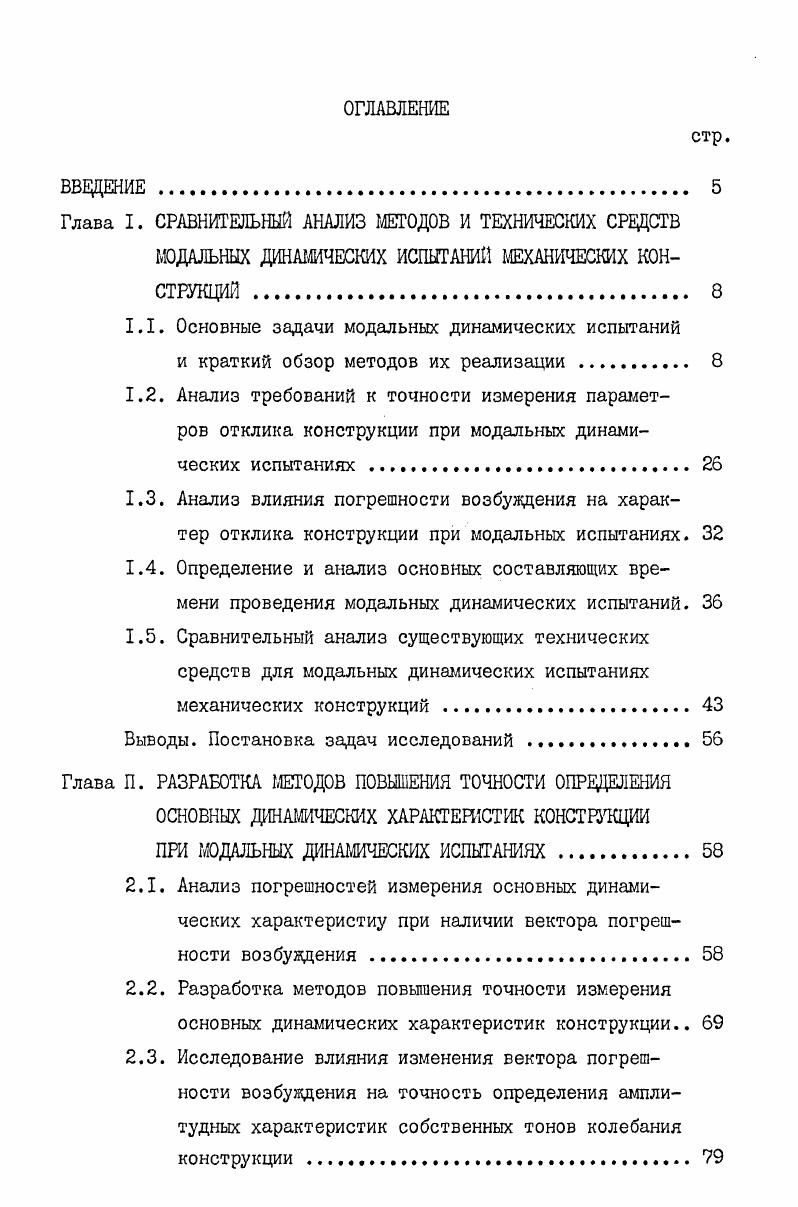

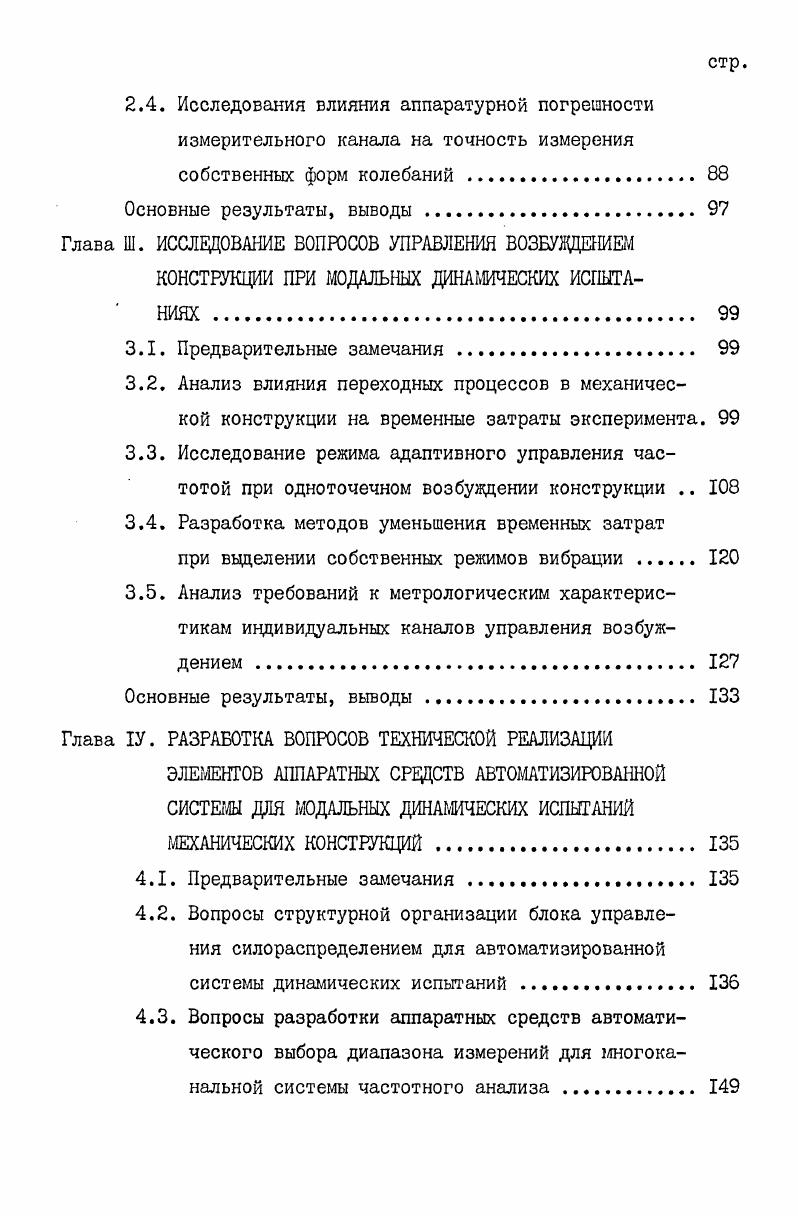

1.1. Основные задачи модальных динамических испытаний

и краткий обзор методов их реализации .

1.2. Анализ требований к точности измерения параметров отклика конструкции при модальных динамических испытаниях .

1.3. Анализ влияния погрешности возбуждения на харак

тер отклика конструкции при модальных испытаниях.

1.4. Определение и анализ основных составляющих времени проведения модальных динамических испытаний.
1.5. Сравнительный анализ существующих технических средств для модальных динамических испытаниях механических конструкций

Выводы. Постановка задач исследований .

Глава П. РАЗРАБОТКА МЕТОДОВ ПОВЫШЕНИЯ ТОЧНОСТИ ОПРЕДЕЛЕНИЯ ОСНОВНЫХ ДИНАМИЧЕСКИХ ХАРАКТЕРИСТИК КОНСТРУКЦИИ ПРИ МОДАЛЬНЫХ ДИНАМИЧЕСКИХ ИСПЫТАНИЯХ
2.1. Анализ погрешностей измерения основных динамических характеристиу при наличии вектора погрешности возбувдения.

2.2. Разработка методов повышения точности измерения

основных динамических характеристик конструкции
2.3. Исследование влияния изменения вектора погрешности возбуждения на точность определения амплитудных характеристик собственных тонов колебания конструкции
2.4. Исследования влияния аппаратурной погрешности измерительного канала на точность измерения собственных форм колебаний
Основные результаты, выводы .
Глава Ш. ИССЛЕДОВАНИЕ ВОПРОСОВ УПРАВЛЕНИЯ ВОЗШДЕШЕМ КОНСТРУКЦИИ ПРИ МОДАЛЬНЫХ ДИНАМИЧЕСКИХ ИСПЫТАНИЯХ .
3.1. Предварительные замечания
3.2. Анализ влияния переходных процессов в механической конструкции на временные затраты эксперимента.
3.3. Исследование режима адаптивного управления частотой при одноточечном возбуждении конструкции
3.4. Разработка методов уменьшения временных затрат
при вццелении собственных режимов вибрации .
3.5. Анализ требований к метрологическим характеристикам индивидуальных каналов управления возбуждением
Основные результаты, выводы
Глава 1У. РАЗРАБОТКА ВОПРОСОВ ТЕХНИЧЕСКОЙ РЕАЛИЗАЦИИ
ЭЛЕМЕНТОВ АППАРАТНЫХ СРЕДСТВ АВТОМАТИЗИРОВАННОЙ СИСТЕМЫ ДЛЯ МОДАЛЬНЫХ ДИНАМИЧЕСКИХ ИСПЫТАНИЙ МЕХАНИЧЕСКИХ КОНСТРУКЦИЙ .
4.1. Предварительные замечания
4.2. Вопросы структурной организации блока управления силораспределением для автоматизированной системы динамических испытаний .
4.3. Вопросы разработки аппаратных средств автоматического выбора диапазона измерений для многоканальной системы частотного анализа .
4.4. Разработка структур измерительных трактов подсистемы анализа на основе цифроаналоговых методов обработки сигналов .
4.5. Технические характеристики разработанного блока управления силораспределением для автоматизированной системы динамических испытаний механических конструкции .
Основные результаты, выводы.
ЗАКЛЮЧЕНИЕ .
ЛИТЕРАТУРА


Проекгшробпниа конструкций летательных аппаратов с исполььобанием зкспериментальных Зцнамических испытаний . У , 1Г матрицыстолбцы координат и сил. Исследование поведения конструкции и оценка ее параметров в естественных координатах . С реальной конструкцией связывают идеальную, так называемую соответствующую консервативную систему, лишенную всякого внутреннего затухания. Коэффициенты этого уравнения нельзя определить непосредственно с помощью эксперимента. Уравнение свободных колебаний конструкции с учетом диссипативных связей с вязким затуханием имеет вид
