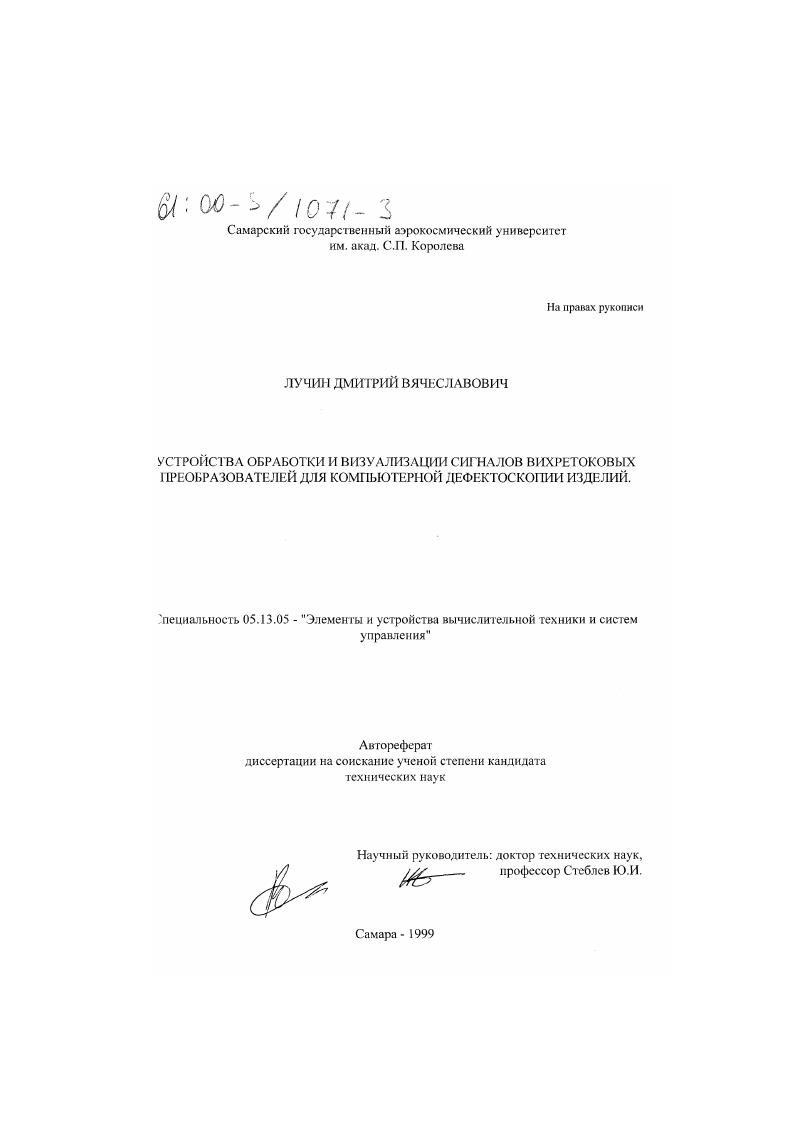

Устройства обработки и визуализации сигналов вихретоковых преобразователей для компьютерной дефектоскопии изделий

• Автор: Лучин, Дмитрий Вячеславович
• Шифр специальности: 05.13.05
• Научная степень: Кандидатская
• Год защиты: 1999
• Место защиты: Самара
• Количество страниц: 159 с. : ил.

1. Анализ компьютерных методов и средств пихретоковойдефектоскопии

1.1. Теоретические исследования в области

вихретоковой дефектоскопии.

1.2. Анализ аппаратных средств вихретоковой компьютерной дефектоскопии.

1.3. Методы визуализации сигналов и обработки изображений при неразрушающем контроле

изделий.

1.4. Выводы и постановка задач диссертационной работы.

2. Физикоматематическое моделирование электромагнитных полей и параметров вихретоковых преобразователей при сканировании поверхности

объекта контроля

2.1. Расчетные модели ВТП с осесимметричным полем.

2.2. Основные уравнения электромагнитных полей вихретоковых преобразователей при наличии осевой симметрии.
2.3. Взаимодействие осесимметричных полей ВТП
с объектом контроля.
2.4. Расчет выходных сигналов ВТП со стержневым ферритовым магнтпопроиодом и экспериментальная проверка теоретических данных.
2.5. Определение зоны контроля ВТП при
сканировании поверхности объекта контроля.
2.6. Опенка сглаживания выходных сшпалов В ГП
при визуализации дефектных зон изделий
Вы 1 i iiiiiiiIIIIII
3. Разработка и экспериментальное исследование алгоритмов формирования и обработки
изображений при вихретоковой дефектоскопии
3.1. Алгоритмы сканирования контролируемой
поверхности.
3.2. Алгоритмы цифровой обработки сигналов ВТП.
3.3. Разработка экспериментальной установки для исследования алгортттмов цифровой обработки
и визуализации сигналов вихретоковых преобразователей
3.4. Алгоритмы визуализации сигналов ВТП
и формирования изображений дефектных зон

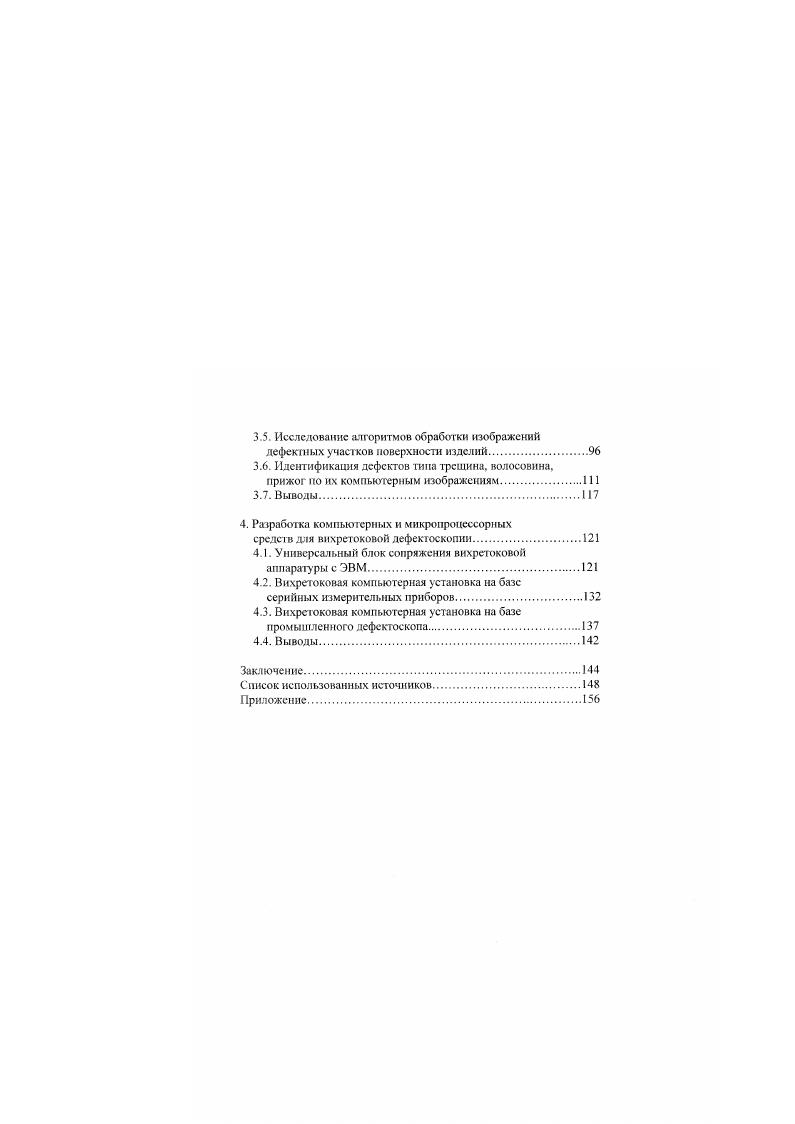

3.5. Исследование алгоритмов обработки изображений дефектных участков поверхности изделий.
3.6. Идентификация дефектов типа трещина, волосовина, прижог но их компьютерным изображениям.
В и воды
4. Разработка компьютерных и микропроцессорных
средств для вихретоковой дефектоскопии
4.1. Универсальный блок сопряжения вихретоковой
аппарату ры с ЭВМ
4.2. Вихретоковая компьютерная установка на базе
серийных измерительных приборов
4.3. Вихретоковая компьютерная установка на базе промышленного дефектоскопа.
4.4. Выводы.
Заключение
Список использованных источников


Кроме описанных выше систем сбора аналоговой информации, выпускается ряд аналоговых электронных модулей для реализации функций обработки аналогового сигнала, такие как, усилителикоммутаторы, частотомеры, генераторы. Описанные выше системы обладают рядом недостатков. Во первых обмен информацией в большинстве приборов односторонний, выходные сигналы ВТП поступают в компьютер для обработки, и как следствие невозможность реализации изменения режимов проведения вихретокового контроля. Во вторых. Применение компьютерных средств при вихретоковом контроле не изменило применяемую вихретоковую аппаратуру, большинство установок являются просто системами сбора данных и устанавливают интерфейс между компьютером и обычными вихретоковыми средствами контроля. Методы визуализации сигналов и обработки изображений мри перазрушающем контроле изделий. Визуализация выходных сигналов ВТП позволяет более наглядно представить измерительную информацию, что значительно упрощает настройку приборов и расшифровку результатов испытаний. Одним из наиболее простых методов является представление параметров выходных сигналов ВТП. Основной недостаток данного метода связан с тем, что даже при отображении всех параметров, например амплитуды и фазы или действительной и мнимой часть сигнала, характеризующих местоположение сигнала на комплексной плоскости такую информацию сложно интерпретировать в векторной форме. Другой метод визуализации сигналов ВТП, свободный от указанного недостатка изображение линии на комплексной плоскости которую описывает вектор сигнала во времени.
