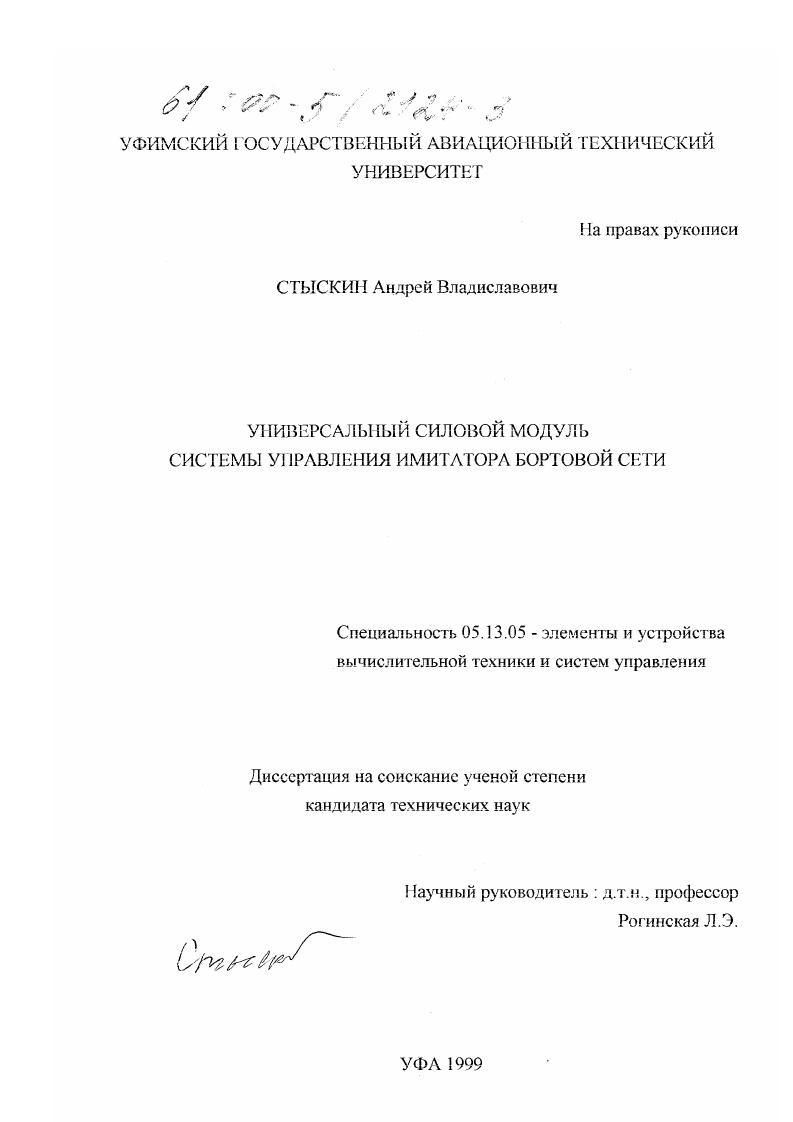

Универсальный силовой модуль системы управления имитатора бортовой сети

• Автор: Стыскин, Андрей Владиславович
• Шифр специальности: 05.13.05
• Научная степень: Кандидатская
• Год защиты: 1999
• Место защиты: Уфа
• Количество страниц: 178 с. : ил.

1.1 Основные требования, предъявляемые к качеству выходных параметров электроэнергии бортовых автономных энергетических объектов и к силовым модулям их имитаторов.
1.2 Элементы электрооборудования автономных энергетических объектов и их электросовместимость
1.3 Основные схемные решения элементов силового модуля системы управления имитатора бортовой сети.
1.4. Выбор методов расчета и исследования элементов силового модуля имитационных систем

1.5. Методы формирования выходного напряжения

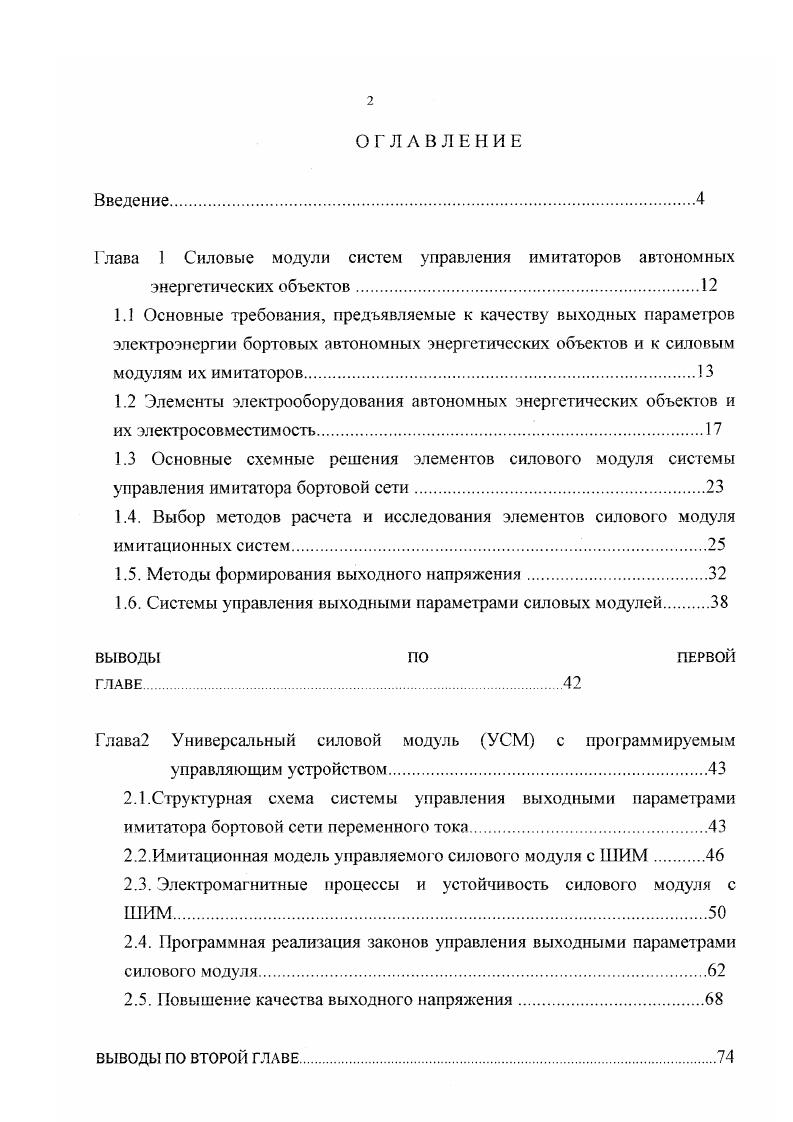

1.6. Системы управления выходными параметрами силовых модулей

ВЫВОДЫ ПО ПЕРВОЙ

ГЛАВЕ

Глава2 Универсальный силовой модуль УСМ с программируемым

управляющим устройством.

2.1 .Структурная схема системы управления выходными параметрами имитатора бортовой сети переменного тока
2.2.Имитационная модель управляемого силового модуля с ШИМ
2.3. Электромагнитные процессы и устойчивость силового модуля с ШИМ.
2.4. Программная реализация законов управления выходными параметрами силового модуля.
2.5. Повышение качества выходного напряжения
ВЫВОДЫ ПО ВТОРОЙ ГЛАВЕ

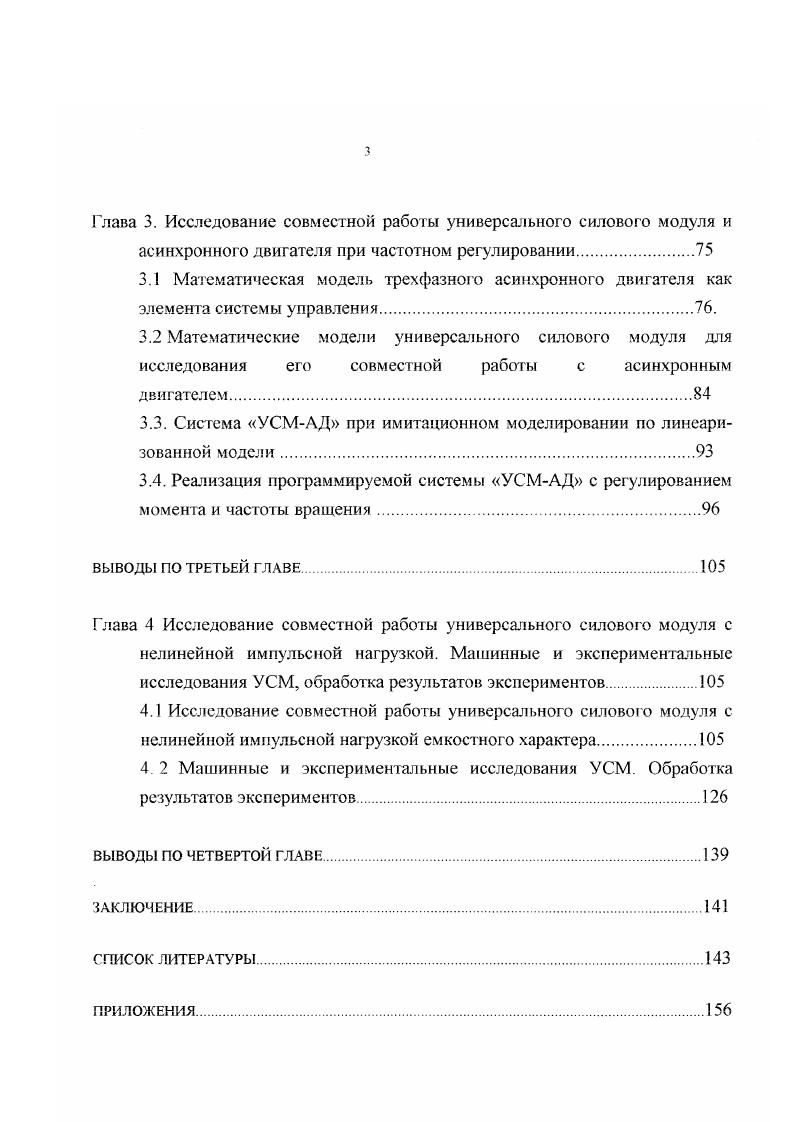

Глава 3. Исследование совместной работы универсального силового модуля и асинхронного двигателя мри частотном регулировании.
3.1 Математическая модель трехфазного асинхронного двигателя как элемента системы управления
3.2 Математические модели универсального силового модуля для исследования его совместной работы с асинхронным двигателем.
3.3. Система УСМАД при имитационном моделировании по линеаризованной модели
3.4. Реализация программируемой системы УСМАД с регулированием момента и частоты вращения.
ВЫВОДЫ ПО ТРЕТЬЕЙ ГЛАВЕ
Глава 4 Исследование совместной работы универсального силовою модуля с нелинейной импульсной нагрузкой. Машинные и экспериментальные
исследования УСМ, обработка результатов экспериментов
4.1 Исследование совместной работы универсального силовою модуля с
нелинейной импульсной нагрузкой емкостного характера.
4. 2 Машинные и экспериментальные исследования УСМ. Обработка результатов экспериментов.
ВЫВОДЫ ПО ЧЕТВЕРТОЙ ГЛАВЕ
ЗАКЛЮЧЕНИЕ.
СПИСОК ЛИТЕРАТУРЫ


То же самое имеет место и при перерыве электроснабжения длительностью не более мс. При ненормальной работе системы электроснабжения значения приведенного переходного напряжения должны укладываться в пределы 1 и 4, указанные на рис. Аналогичные жесткие требования заложены и на переходные значения по частоте при соответствующих изменениях нагрузки. Согласно ГОСТу установившаяся частота переменного тока должна находиться в диапазоне от 0 до 0 Гц 5, скорость изменения частоты изза ухода ее в пределах допусков установившегося режима работы должна быть не более 2,5 Гцс, а коэффициент модуляции частоты при установившейся работе системы электроснабжения не более 1 номинальной частоты. При нормальной работе системы электроснабжения и внезапных изменениях нагрузки от до 0 мощности канала и обратно значения переходной частоты должны соответствовать указанным на рис. При ненормальной работе системы электроснабжения значения переходной частоты должны укладываться в пределы 1 и 4 рис. Таблица 1. Гц в сторону ее уменьшения отношение частоты к напряжению V не должно быть менее 2,7. При ненормальной работе одного из раздельно работающих каналов системы элеюроснабжения защита соответствующего канала должна выдавать сигнал на отключение канала распределения электроэнергии от неисправного источника и подключение ею к исправному источнику не более чем за 7с если такое подключение предусмотрено. Системы электроснабжения переменного однофазного тока постоянной частоты должна соответствовать требованиям пп.
