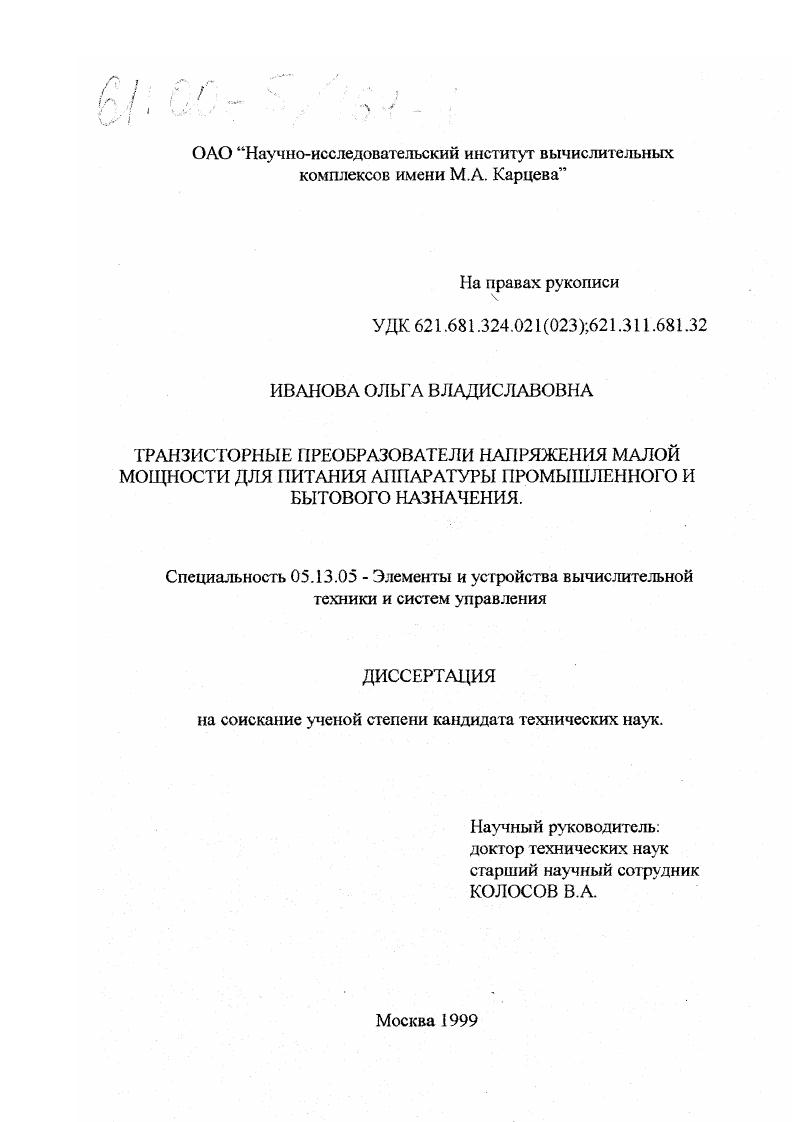

Транзисторные преобразователи напряжения малой мощности для питания аппаратуры промышленного и бытового назначения

• Автор: Иванова, Ольга Владиславовна
• Шифр специальности: 05.13.05
• Научная степень: Кандидатская
• Год защиты: 1999
• Место защиты: Москва
• Количество страниц: 187 с. : ил.

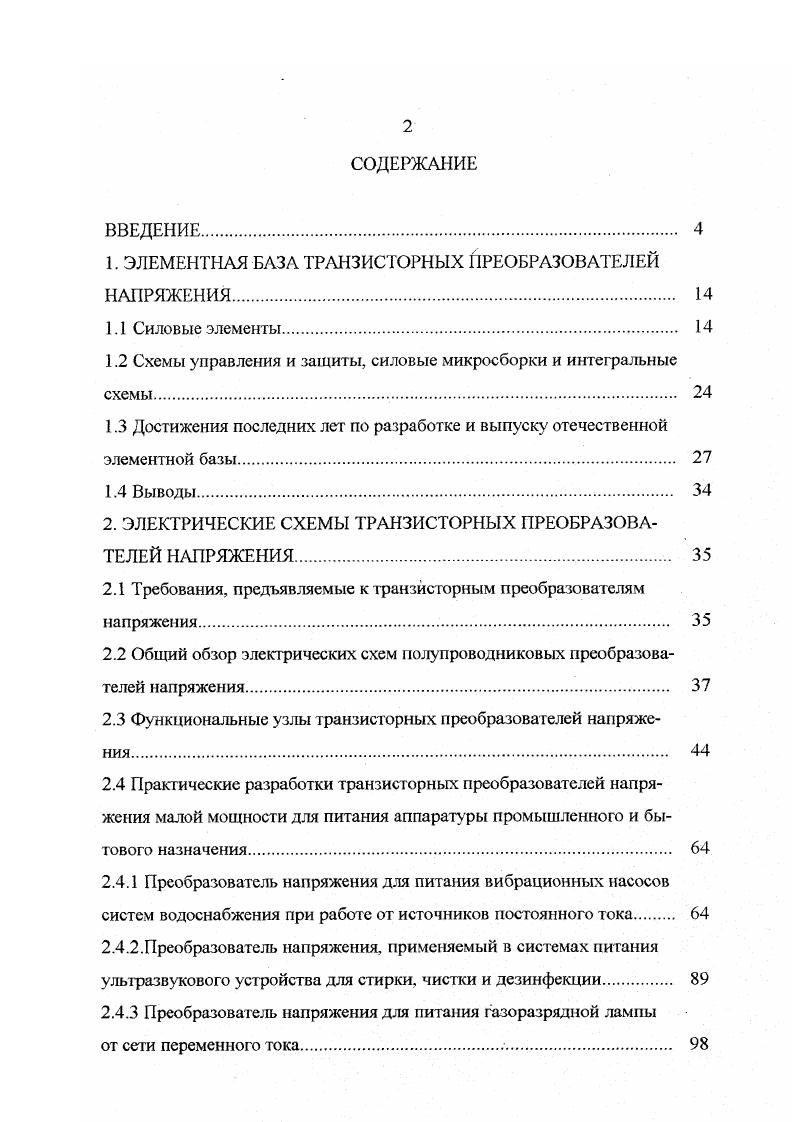

1. ЭЛЕМЕНТНАЯ БАЗА ТРАНЗИСТОРНЫХ ПРЕОБРАЗОВАТЕЛЕЙ НАПРЯЖЕНИЯ.

1.1 Силовые элементы.

1.2 Схемы управления и защиты, силовые микросборки и интегральные схемы

1.3 Достижения последних лет по разработке и выпуску отечественной элементной базы

1.4 Выводы.

2. ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ТРАНЗИСТОРНЫХ ПРЕОБРАЗОВАТЕЛЕЙ НАПРЯЖЕНИЯ.

2.1 Требования, предъявляемые к транзисторным преобразователям напряжения.

2.2 Общий обзор электрических схем полупроводниковых преобразователей напряжения.

2.3 Функциональные узлы транзисторных преобразователей напряжения

2.4 Практические разработки транзисторных преобразователей напряжения малой мощности для питания аппаратуры промышленного и бытового назначения

2.4.1 Преобразователь напряжения для питания вибрационных насосов

систем водоснабжения при работе от источников постоянного тока
2.4.2.Преобразователь напряжения, применяемый в системах питания
ультразвукового устройства для стирки, чистки и дезинфекции
2.4.3 Преобразователь напряжения для низания газоразрядной лампы
от сети переменного тока

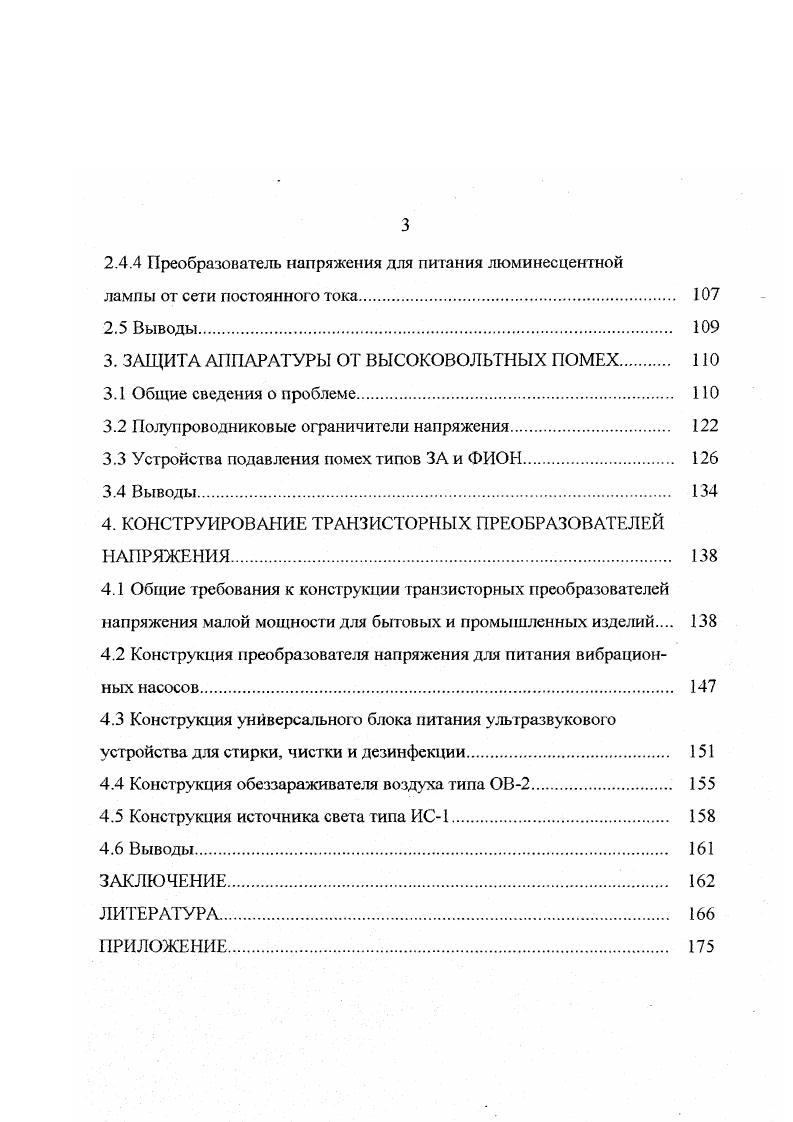

2.4.4 Преобразователь напряжения для питания люминесцентной
лампы от сети постоянного тока.
2.5 Выводы.
3. ЗАЩИТА АППАРАТУРЫ ОТ ВЫСОКОВОЛЬТНЫХ IЮМЕХ
3.1 Общие сведения о проблеме
3.2 Полупроводниковые ограничители напряжения
3.3 Устройства подавления помех типов ЗА и ФИОН
3.4 Выводы.
4. КОНСТРУИРОВАНИЕ ТРАНЗИСТОРНЫХ ПРЕОБРАЗОВАТЕЛЕЙ НАПРЯЖЕНИЯ.
4.1 Общие требования к конструкции транзисторных преобразователей напряжения малой мощности для бытовых и промышленных изделий
4.2 Конструкция преобразователя напряжения для питания вибрационных насосов
4.3 Конструкция универсального блока питания ультразвукового устройства для стирки, чистки и дезинфекции
4.4 Конструкция обеззараживателя воздуха типа ОВ2.
4.5 Конструкция источника света типа ИС1
4.6 Выводы.
ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА


Обе группы диодов должны быть высокочастотными. Основной параметр, характеризующий частотные свойства импульсных диодов, время восстановления обратного сопротивления. Особенно важен этот параметр при выборе высоковольтных диодов, установленных параллельно ключевым транзисторам инвертора преобразователя напряжения. Для низковольтных диодов более важным параметром следует признать прямое падение напряжения, если сравнивать их частотные свойства и падение напряжения по их воздействию на снижение КПД преобразователя. Прямой ток через диод, приводимый в технических условиях, дается на амплитудное значение импульса тока и среднее значение. Рекомендации по выбору полупроводниковых диодов подробно рассматриваются в 1 1. КПД преобразователей напряжения значительно снижается изза того, что в кремниевых диодах, входящих в состав выходных выпрямителей, падение напряжения составляет около 1 В. В диоды Шоттки. А. Основным недостатком диодов Шоттки является низкое обратное напряжение. В качестве примера, можно привести некоторые типы современных силовых высокочастотных диодов диоды выпрямительные КД0, КД8, КД9А, КД2, КД2, КД9, КД5А, КД4АС диоды импульсные 2Д1, 2Д3, 2Д2, 2Д, 2Д, 2Д, 2Д, 2Д. Ограничители напряжения. Исследования показывают , что в сети 0 В возникают перенапряжения до 0 В и более. В сети 0 В, могут наблюдаться напряжения амплитудой свыше 5 кВ. Если нет защиты, го эти всплески, проходя через источник питания, могуг вывести из строя полупроводниковые приборы и микросхемы нагрузки.
