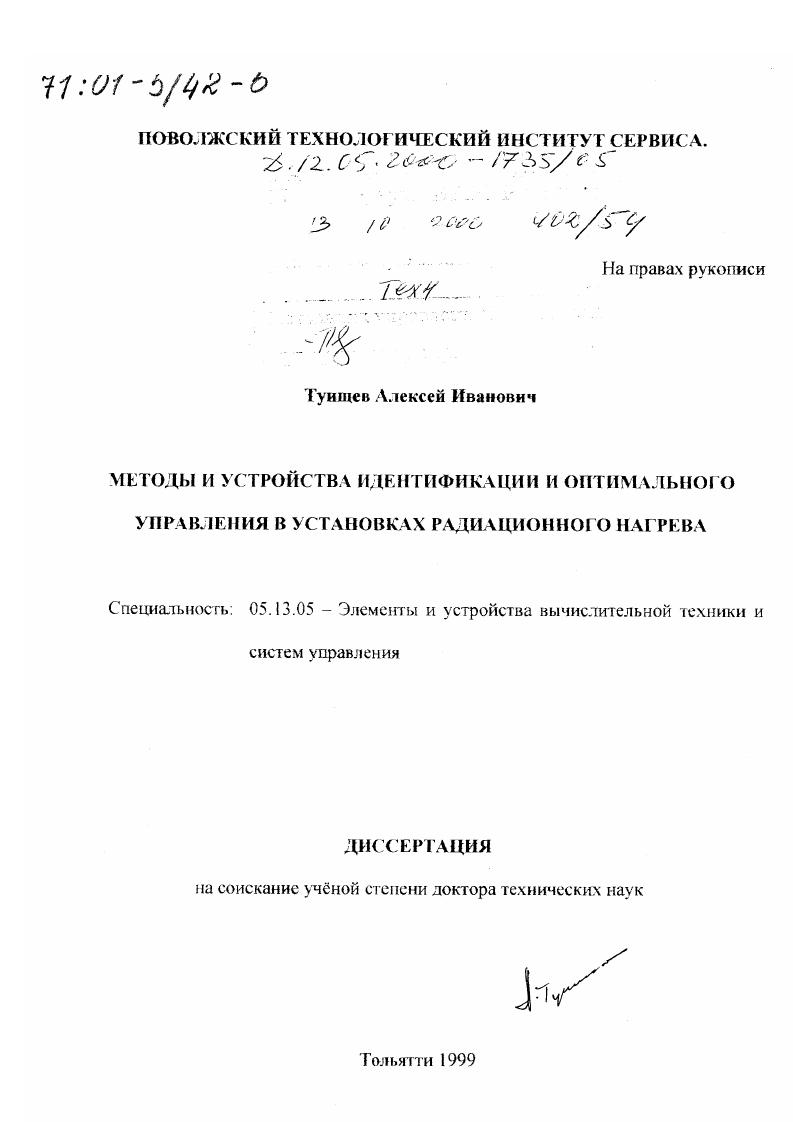

Методы и устройства идентификации и оптимального управления в установках радиационного нагрева

• Автор: Туищев, Алексей Иванович
• Шифр специальности: 05.13.05
• Научная степень: Докторская
• Год защиты: 1999
• Место защиты: Тольятти
• Количество страниц: 440 с. : ил.

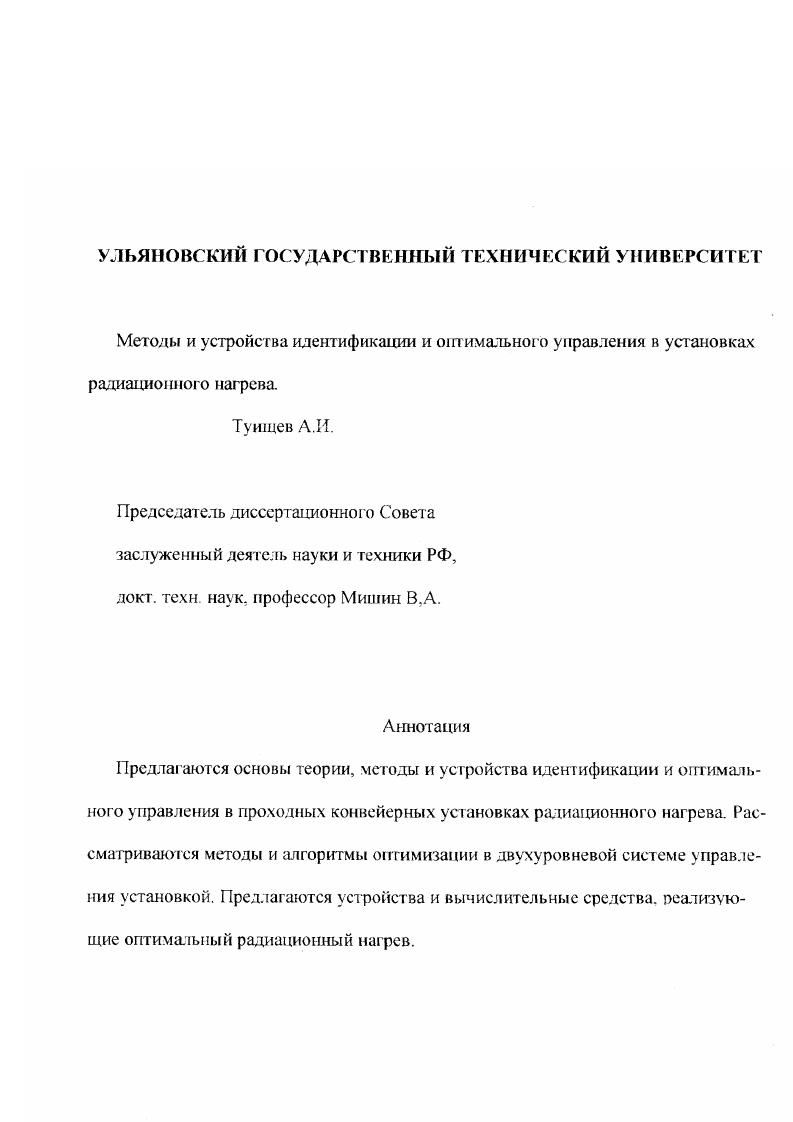

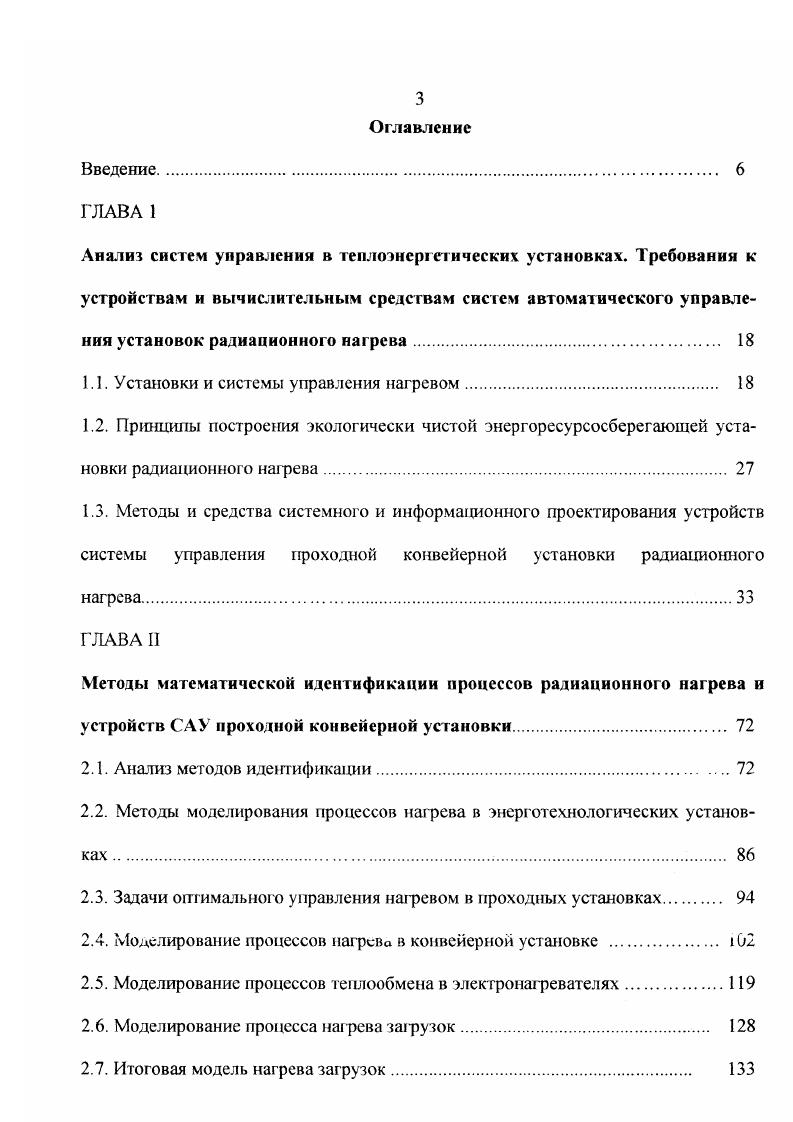

Методы и устройства идентификации и оптимального управления в установках радиационного нагрева. Туищев А. Председатель диссертационною Совета заслуженный деятель науки и техники РФ, докт. Мишин В,А. Предлагаются основы теории, метода и устройства идентификации и оптимального управления в проходных конвейерных установках радиационного нагрева. Рассматриваются методы и алгоритмы оптимизации в двухуровневой системе управления установкой. Предлагаются устройства и вычислительные средства, реализующие оптимальный радиационный нагрев. Анализ систем управления в теплоэнергетических установках. Установки и системы управления нагревом. Анализ методов идентификации. Методы моделирования процессов нагрева в энерготехнологических установках . Моделирование процессов нагрсво в конвейерной установке . Моделирование процессов теплообмена в электронагревателях. Итоговая модель нагрева загрузок. Расчбт и экспериментальные исследования показали на достаточность мощности электрического двигателя, равной 0,5 кВт, необходимой ля движения конвейера.


Моделирование процессов нагрсво в конвейерной установке . Моделирование процессов теплообмена в электронагревателях. Итоговая модель нагрева загрузок. Расчбт и экспериментальные исследования показали на достаточность мощности электрического двигателя, равной 0,5 кВт, необходимой ля движения конвейера. В качестве устройства управления частотой вращения электродвигателя было выбрано серийное БУ2ГГ1У4, основу силовой части которого составляют две группы тиристоров, работающие с раздельным управлением рис. Функциональная схема автоматизированюО электропривода установки представлена на рис. Сигнал задания из с выхода задатчика скорости ЗС определяется управляющим контроллером. Сигнал обратной связи и, зависящий от частоты вращения тахогенератора ГГ, податся на регулятор скорости РС. Выходной сигнал с РС податся а регулятор тока РТ. Он является задающим для регулятора тока РТ. На входе РТ сравниваются сигнал с РС и сигнал отрицательной обратной связи по току, поступающий с датчика тока ОТ управляемого выпрямителя УВ. Затем выходной сигал РТ и через нелинейное звено НЗ поступает на вход системы импульснобазового управления СИФУ. РНТ в режиме прерывистых токов РПТ. В одноазных преобразователях режим РПТ приводит к резкому уменьшению коэффици
снта усиления К3. Рис. Диаграмма зависимости коэффициента усиления устройства от режима работы. В связи с этим снижается общий коэффициент усиления всей системы. Ухудшение характеристик приводит к нежелательному изменению качества переходных процессов в САУ, а также возможна потеря устойчивости.
