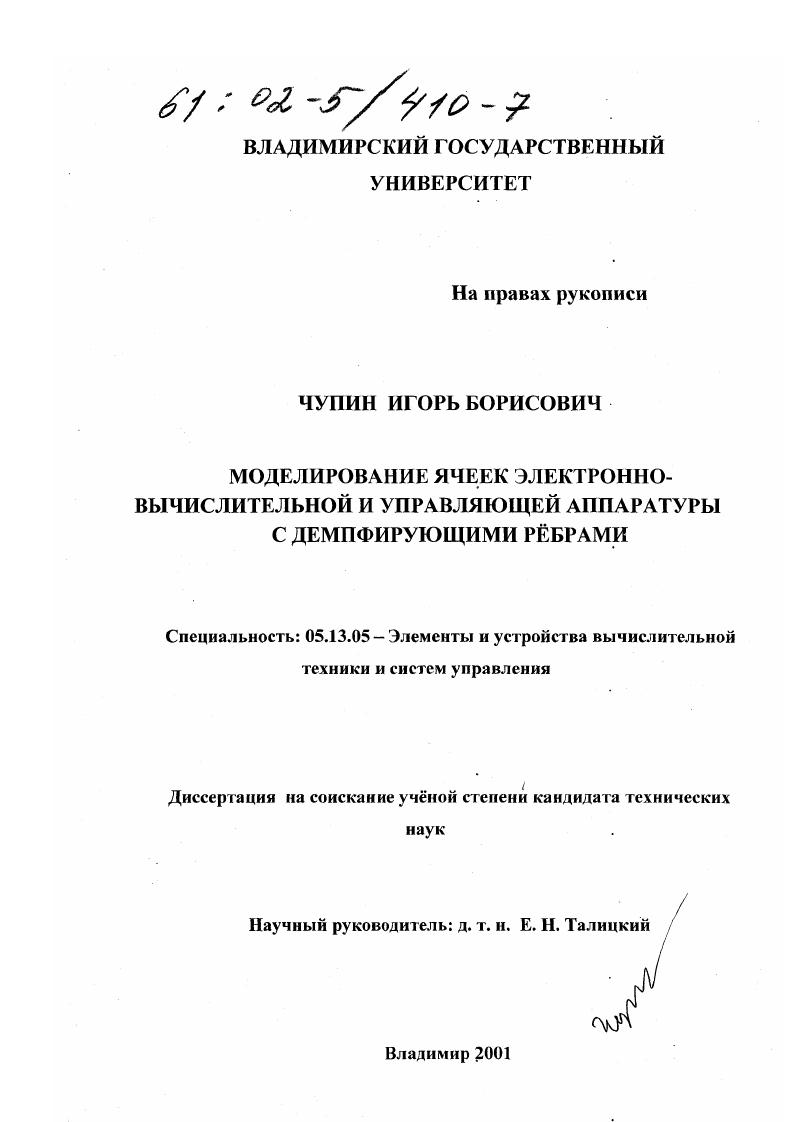

Моделирование ячеек электронно-вычислительной и управляющей аппаратуры с демпфирующими рёбрами

• Автор: Чупин, Игорь Борисович
• Шифр специальности: 05.13.05
• Научная степень: Кандидатская
• Год защиты: 2001
• Место защиты: Владимир
• Количество страниц: 154 с. : ил

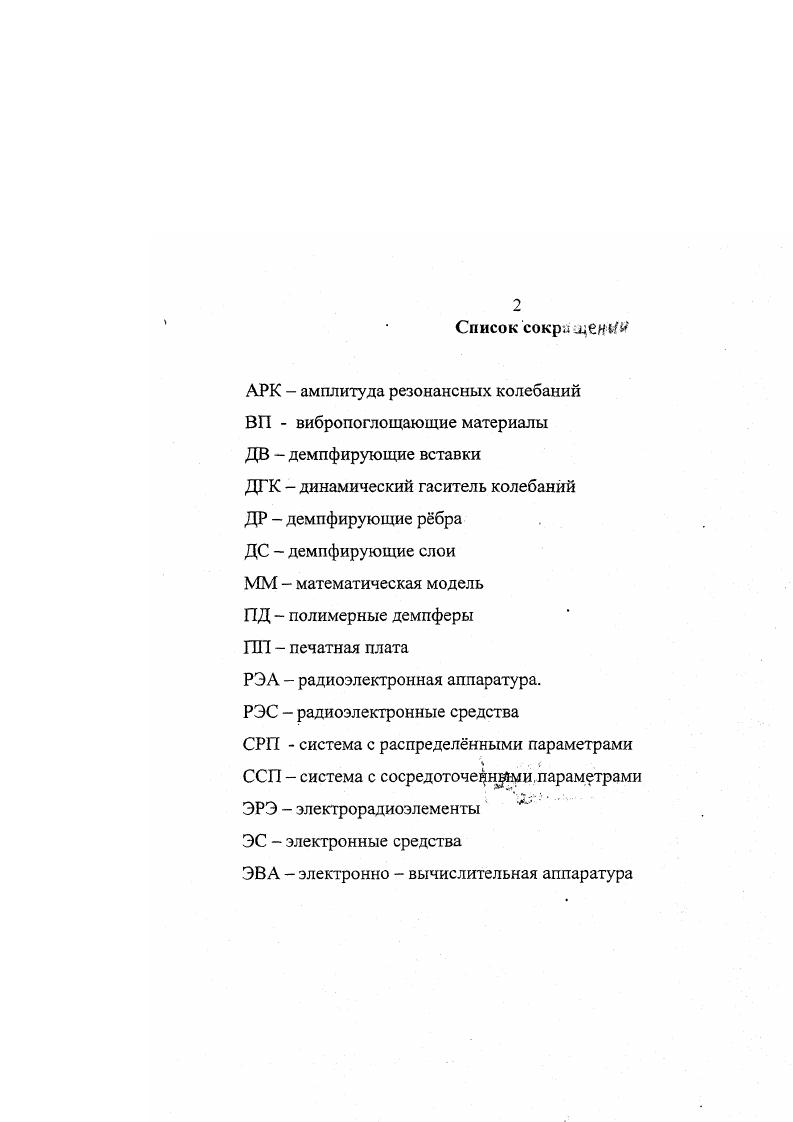

РЭА радиоэлектронная аппаратура. ЭВ А электронно вычислительная аппаратура

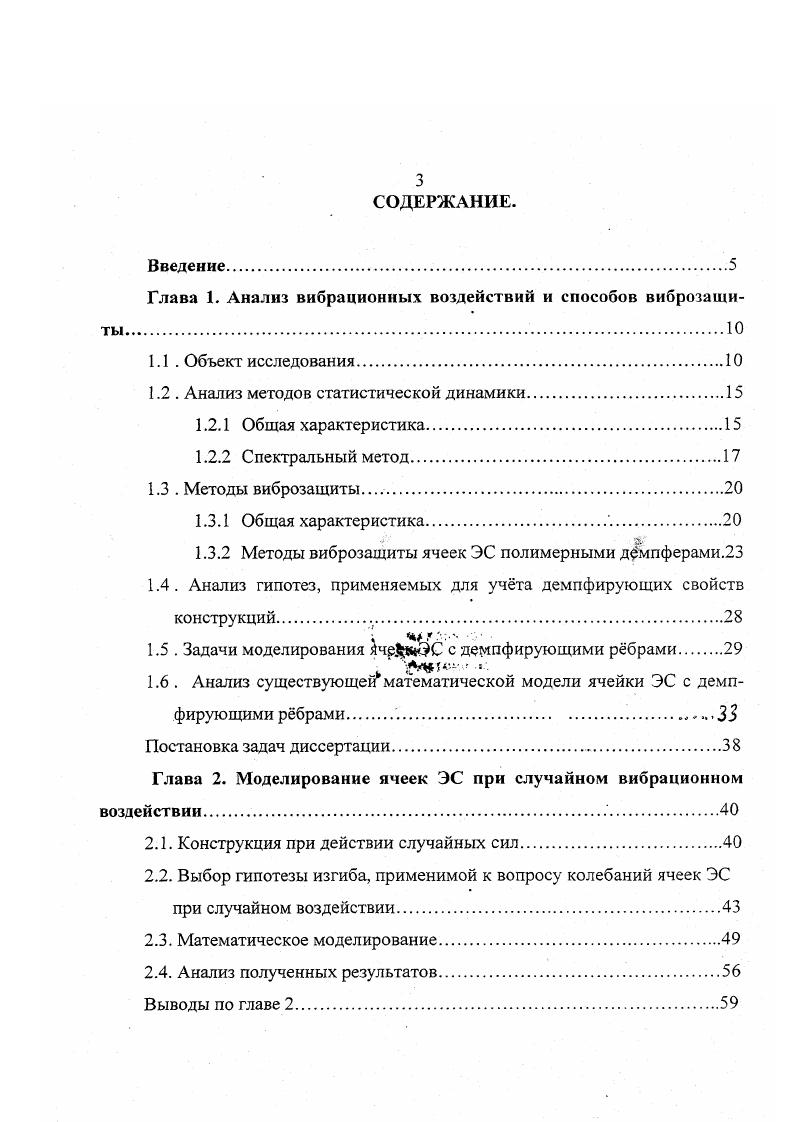

СОДЕРЖАНИЕ. Глава 1. Общая характеристика. Методы виброзащиты ячеек ЭС полимерными дмпферами. Задачи моделирования с демпфирующими рбрами. Анализ существующей математической модели ячейки ЭС с демпфирующими рбрами . Глава 2. Конструкция при действии случайных сил. Математическое моделирование. Выводы по главе 2. Рис. Собственные формы колебаний, а при первом резонансе, б, с при последующих резонансах. Для эффективного использования полимерных демпферов, а также для размещения виброчувствительных ЭРЭ необходимо располагать картинами полей виброускорений и виброперемещений по площади ячейки, поэтому анализ поведения конструкций ячеек ЭС при случайном вибрационном воздействии приобретает особую актуальность. Вибрации вызывают отказы РЭС и ЭВА, как изза механических разрушений элементов конструкций, так и вследствие изменения параметров электрорадиоэлементов и узлов, приводящих к искажениям характеристик сигналов. Даже те элементы, дефекты которых в обычных условиях не проявляются, могут оказаться крайне чувствительными по отношению к слабым вибрациям .


Даже те элементы, дефекты которых в обычных условиях не проявляются, могут оказаться крайне чувствительными по отношению к слабым вибрациям . Действие вибрации может привести к коротким замыканиям неизолированных проводников, искажениям параметров сигналов возникновению виброшумов деформациям и разрушениям ПП и ЭРЭ, усталостным разрушениям и другим отказам. Увеличение количества отказов корабельной и самолтной аппаратуры вызвано действием интенсивных механических нагрузок и прежде всего вибрационных. Например, интенсивность отказов в условиях вибраций, по сравне
нию со значением интенсивности отказов в обычных условиях, возрастает на несколько десятичных порядков . Значительное снижение наджности РЭА при воздействии вибрации заставляет уделять много средств проблеме виброзащиты. Особый интерес представляет поведение конструкций РЭА при нормальном стационарном случайном воздействии, для анализа которого целесообразно воспользоваться методами статистической динамики. Выбор метода исследования в первую очередь определяется вероятностной природой тех факторов, от которых зависит поведение конструкции. Эти факторы можно разбить на внутренние и внешние. К внутренним факторам относят отклонения от геометрической расчтной системы, неточность осуществления краевых условий, разброс упругих характеристик и т. К внешним факторам относят различные внешние нагрузки. Квазистатические методы основаны на применении формул элементарной теории вероятности и не требуют привлечения теории случайных процессов.
